侧装式微型浮球液位开关结构设计

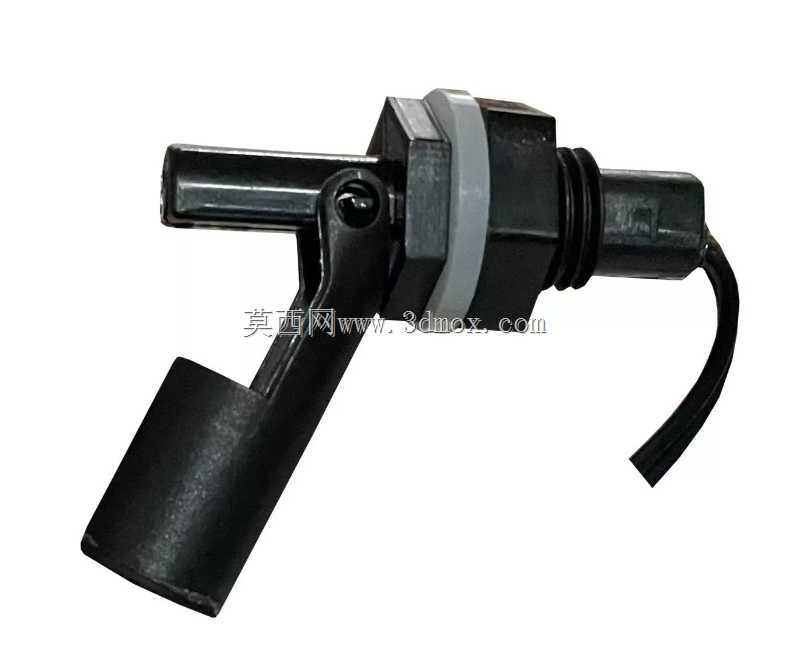

　　在民用供水、小型工业循环水系统、小型储液罐的液位管控场景中，侧装式浮球液位开关是成本极低但可靠性极强的液位检测执行元件，这类元件不需要复杂的供电与信号处理电路，仅依靠浮球随液位升降的机械动作触发内部微动开关，就能完成液位阈值的通断信号输出，直接联动水泵启停或者低液位报警回路，完全规避了无液干烧带来的设备损坏风险。这款侧装微型浮球开关的结构设计完全贴合小容积储液腔体的安装需求，整体采用侧装穿腔固定方式，安装时仅需要在储液容器侧壁开出对应尺寸的安装孔，将带外螺纹的安装座穿过孔位后，通过配套的锁紧螺母配合密封胶圈完成固定，不需要在容器顶部或者底部预留安装空间，对于内部空间局促、顶部有其他管路排布的小型储液罐适配性极强。从结构细节来看，

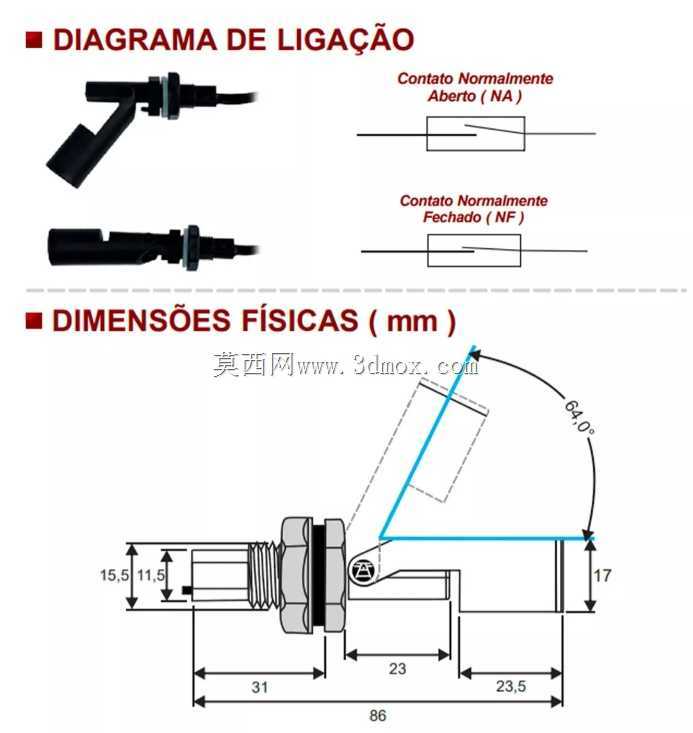

　　浮球摆臂与主体基座之间采用销轴铰接结构，铰接位置预留了足够的摆动间隙，不会因为液体中少量杂质卡滞导致动作失效，浮球本身采用密度远小于水的聚丙烯材质注塑成型，整体为封闭空心结构，即使长期浸泡在常温清水或者弱腐蚀性液体中也不会出现渗液增重的问题，保证液位触发阈值长期稳定。主体基座的密封结构采用多道径向O型圈设计，安装锁紧后胶圈被挤压填充安装孔与基座之间的所有间隙，防护等级可以达到IP67级别，即使容器内存在小幅压力波动也不会出现液体渗漏的问题，完全满足小型密闭储液腔的密封要求。出线端采用一体化线缆密封结构，引出的两芯线缆直接连接内部微动开关的常开/常闭触点，触点额定载流能力可以满足常规单相小功率水泵的直接控制需求，

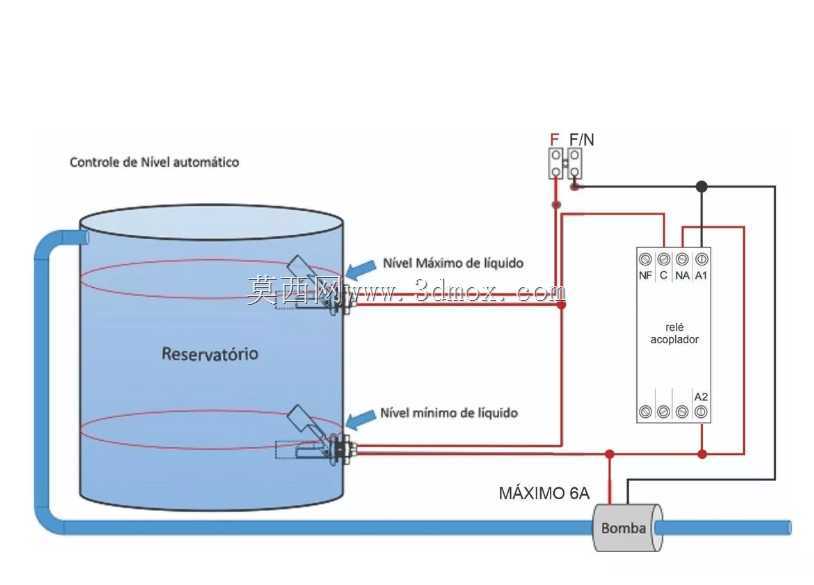

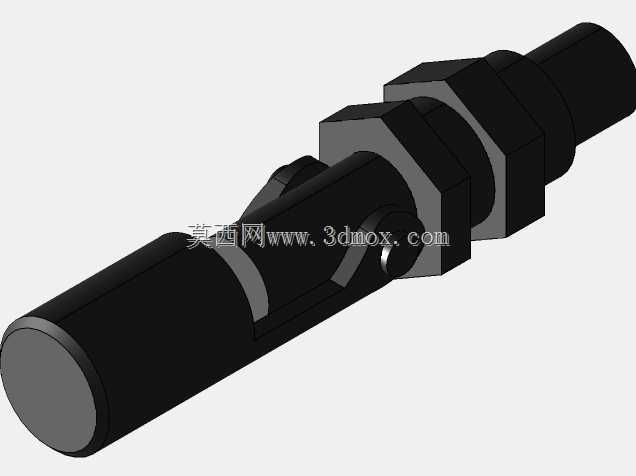

　　不需要额外加装中间继电器转接，简化了整套液位控制回路的布线难度。在实际选型适配过程中，需要重点关注安装位置的液位触发高度要求，这款浮球的摆臂摆动角度对应固定的液位升降区间，安装时需要根据实际需要的启停液位调整安装座的旋转角度，保证浮球下落至低液位位置时刚好触发开关断开水泵供电回路，液位上升至高液位位置时触发开关接通或者断开对应回路。设计建模过程中，对浮球的浮力余量做了充分校核，即使浮球表面附着少量水垢或者杂质，整体浮力仍然足够带动摆臂触发开关动作，避免因为浮球配重变化导致液位控制失准。铰接位置的销轴采用耐锈蚀材质，长期浸泡在液体中不会出现锈蚀卡滞，保证整个使用寿命周期内动作顺畅。安装边界方面，

　　主体穿腔部分的长度适配常规壁厚的塑料或者金属储液罐，锁紧螺母的拧紧力矩不需要过大，避免挤压胶圈过度导致密封失效或者基座变形，浮球摆动范围内不能有其他管路或者结构件遮挡，否则会导致浮球卡滞无法正常触发信号。这类浮球开关常被应用在小型冷水机、净水设备、小型机床冷却水箱、小型发电机组散热水箱的液位管控中，相比投入式液位传感器或者光电式液位开关，它的抗干扰能力极强，不会因为液体浑浊、结垢导致检测失效，也不需要复杂的校准调试，安装完成后即可长期稳定工作，是小功率液泵控制系统中性价比极高的液位检测元件。建模过程中对所有配合尺寸做了公差适配，铰接孔与销轴之间采用间隙配合，保证摆动无卡滞，密封胶圈的安装槽尺寸符合常规O型圈的安装压缩比要求，既保证密封性能又不会因为压缩量过大导致胶圈过早老化失效，线缆引出位置的防弯折结构可以避免安装布线时线缆根部反复弯折导致线芯断裂，提升整体结构的耐用性。
