手动式管材夹紧定位切割作业工装结构

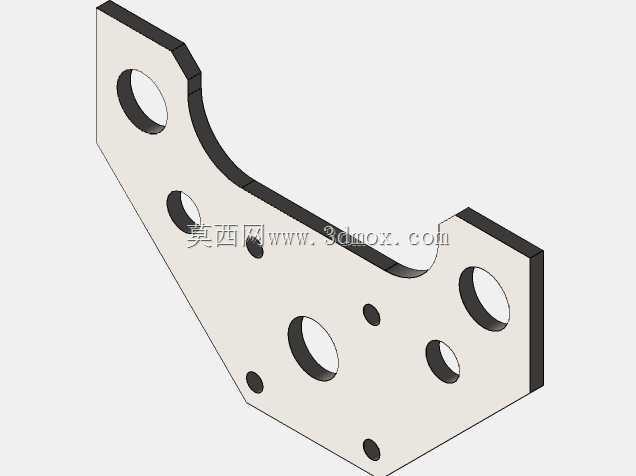

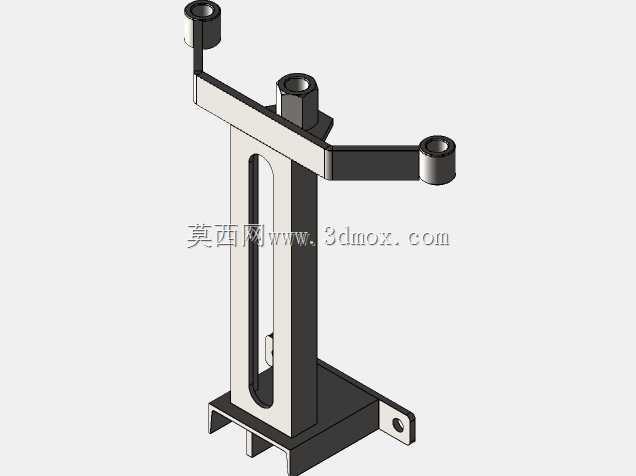

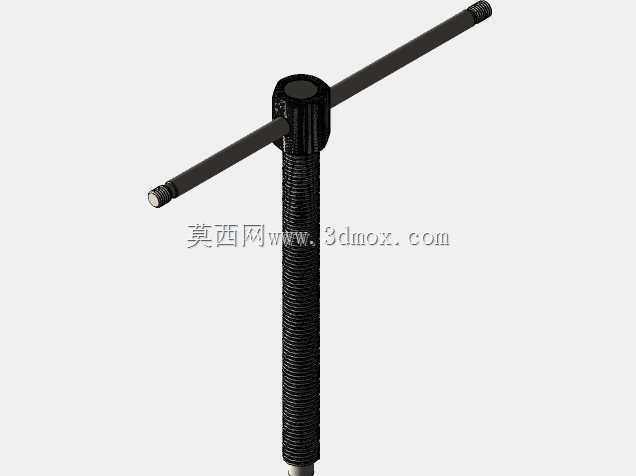

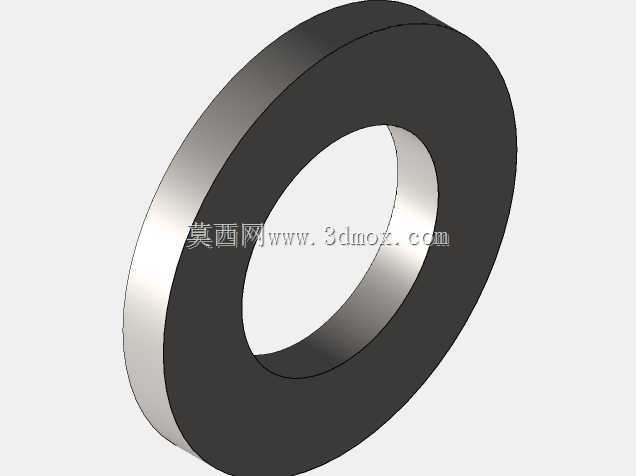

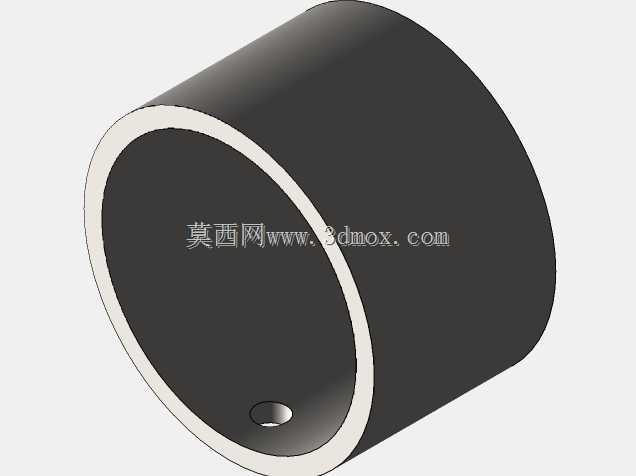

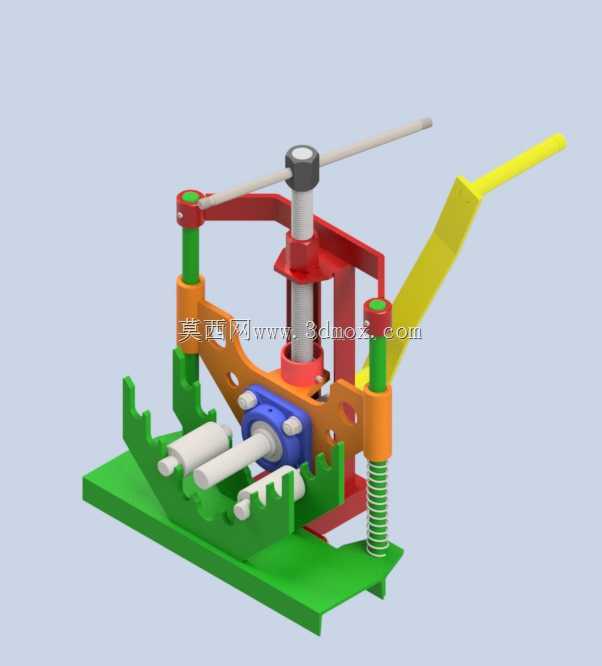

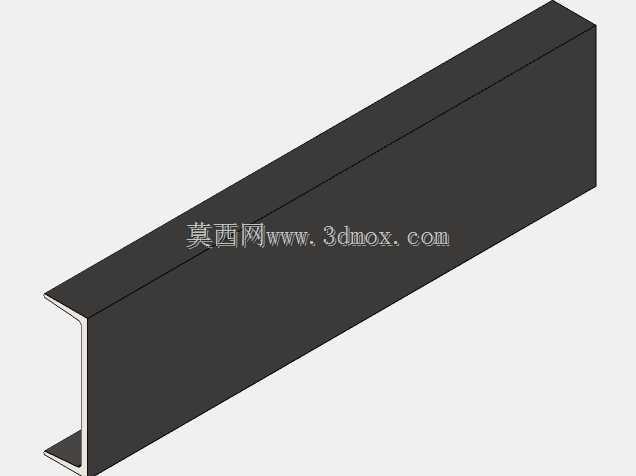

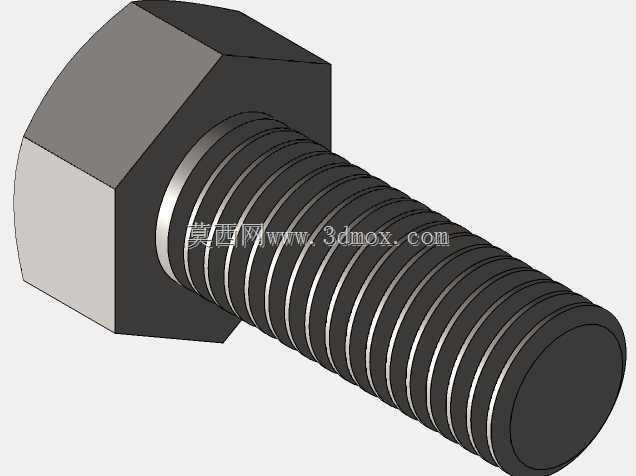

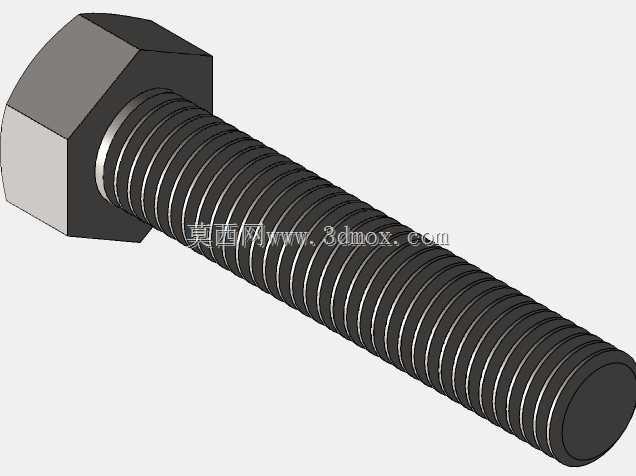

　　这套手动工装主要面向现场管路预制、维修场景下的小直径金属、非金属管材装夹定位作业，适配现场无动力气源、电源的零散管材切割、坡口加工工况，相比台虎钳这类通用装夹工具，其V型定位结构可自动适配不同管径的圆管装夹找正，无需额外调整钳口对中，单人即可完成上料、夹紧、切割的全流程操作，大幅降低零散管材加工的辅助作业时长。从结构设计逻辑来看，整套工装采用底板作为安装基准，底板上预留的安装孔可直接固定在工作台、移动作业架甚至现场临时搭建的作业平台上，安装边界不受场地限制，整体结构无复杂传动部件，核心夹紧动作采用杠杆增力结构配合垂直压头实现，长操作手柄的力臂设计经过力学核算，普通操作人员施加正常握力即可在压头处产生足够的夹紧力，

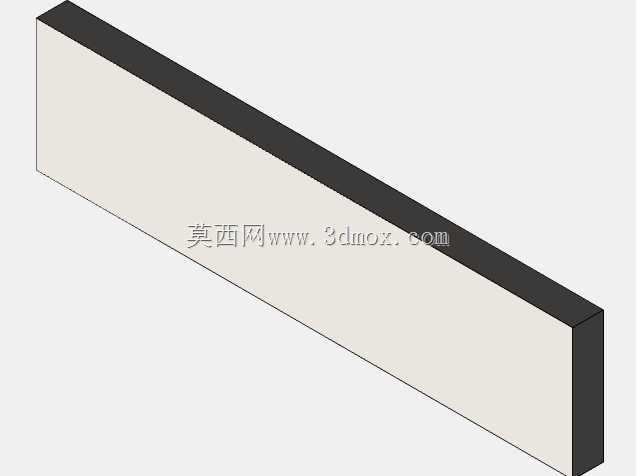

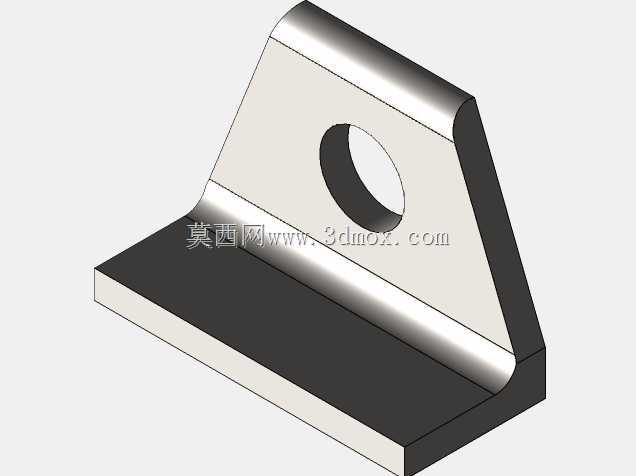

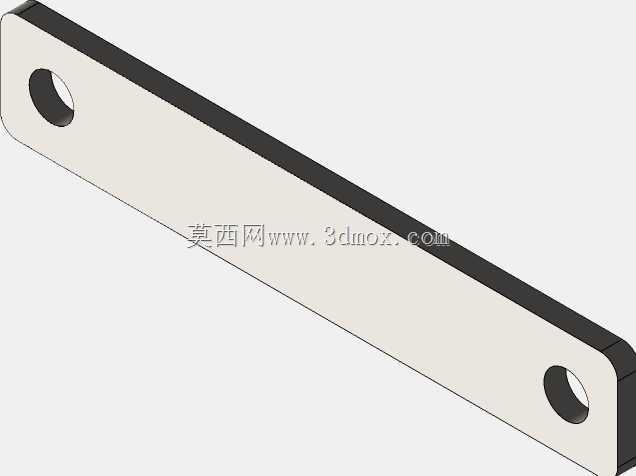

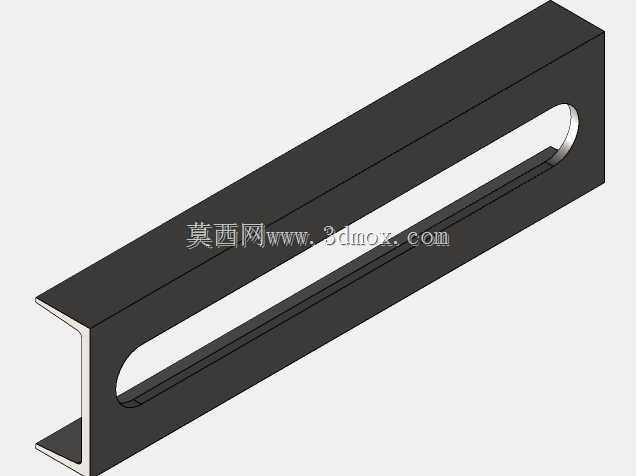

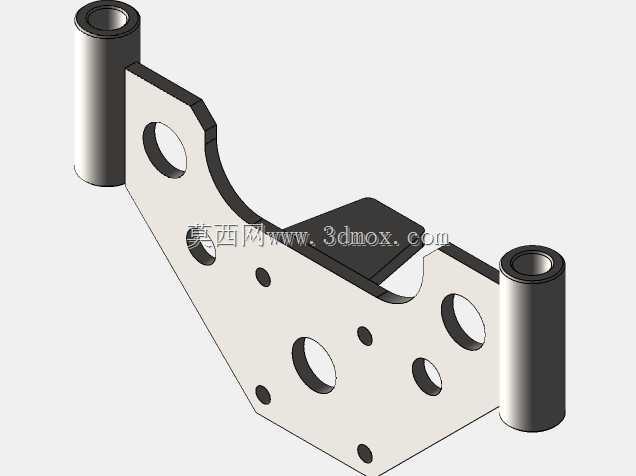

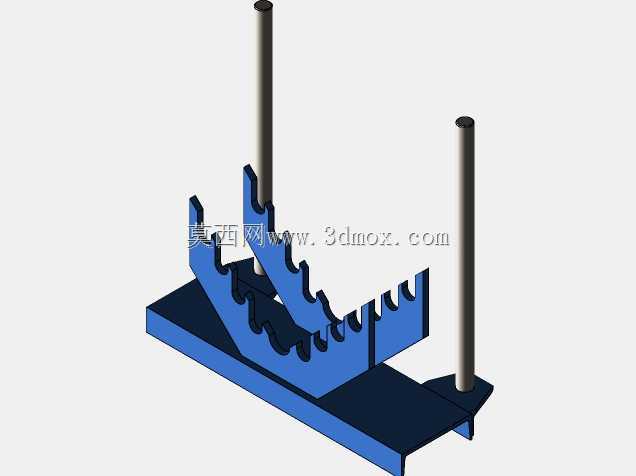

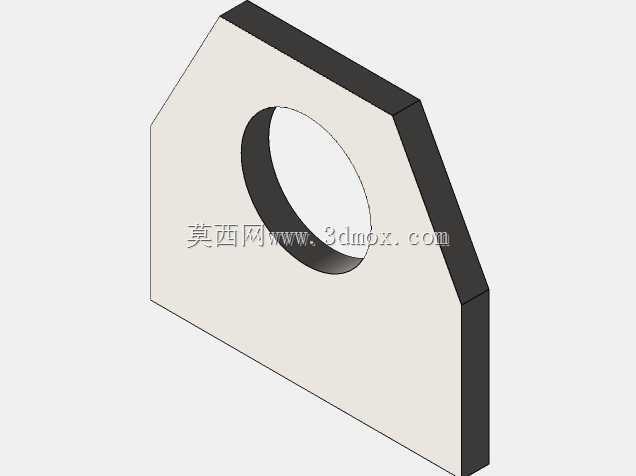

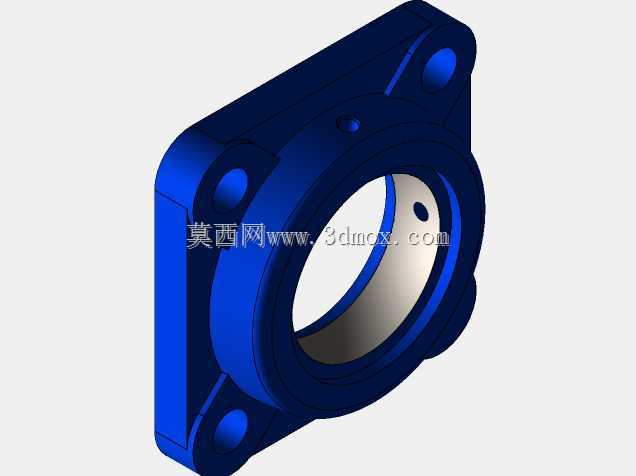

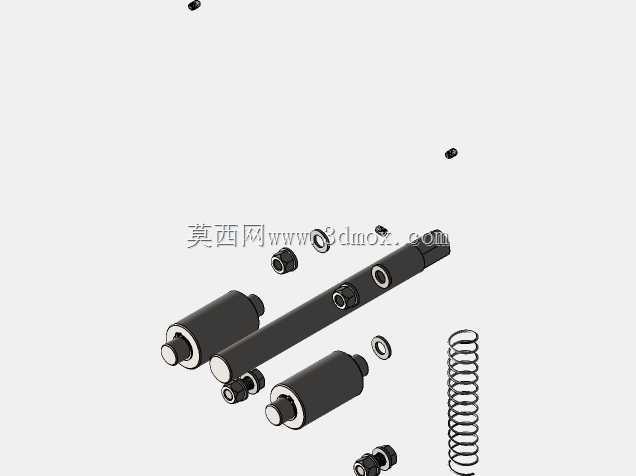

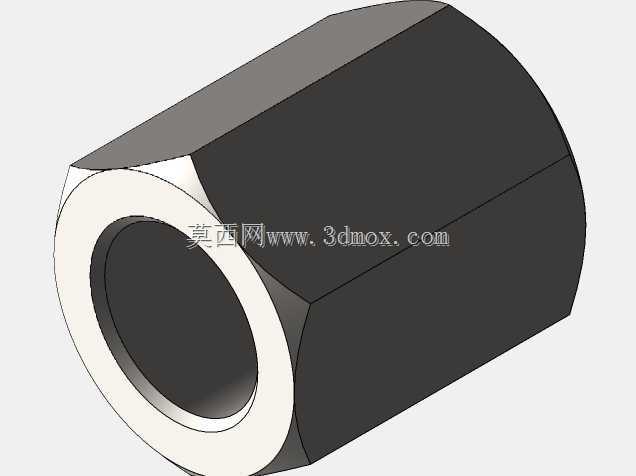

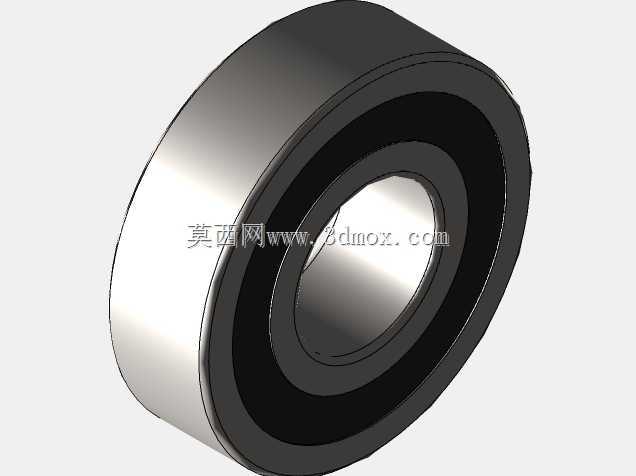

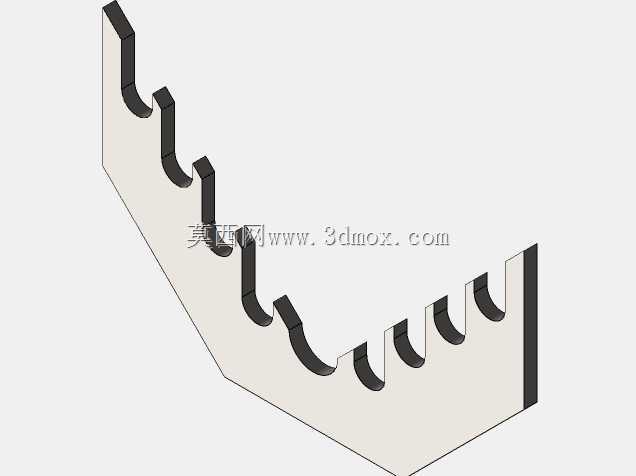

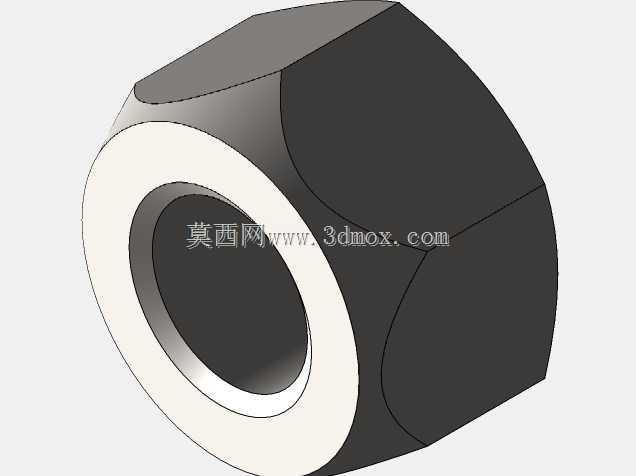

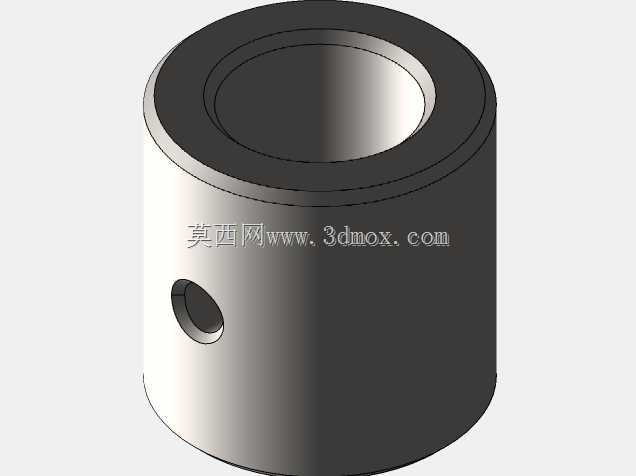

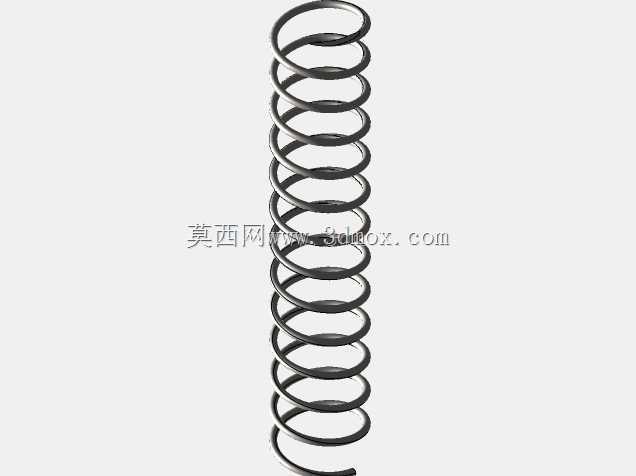

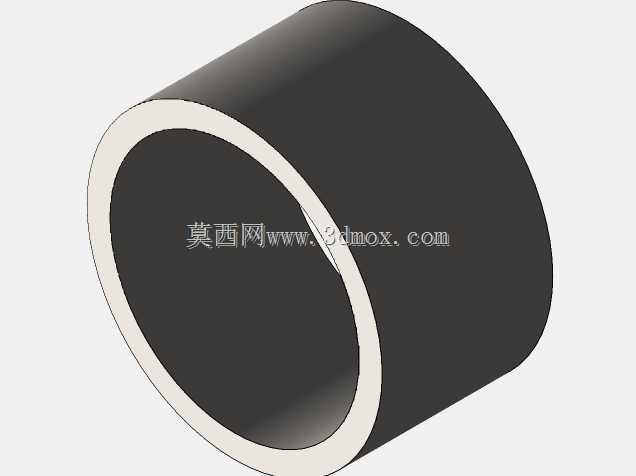

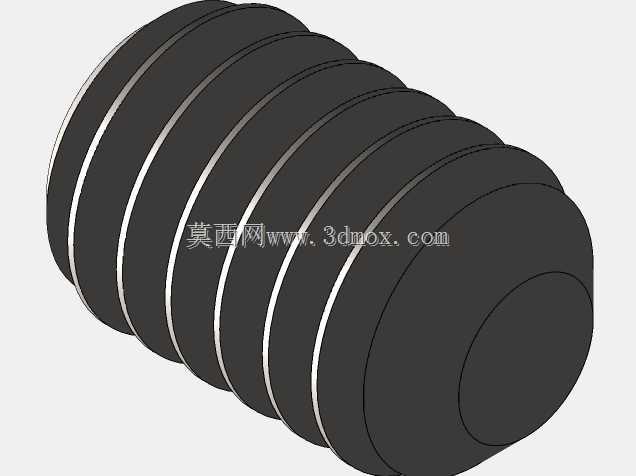

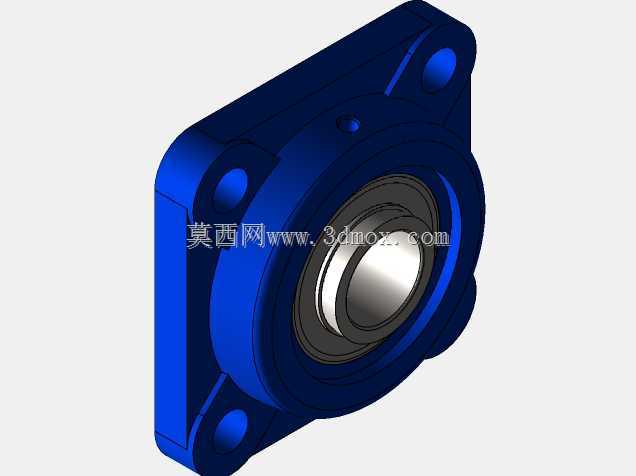

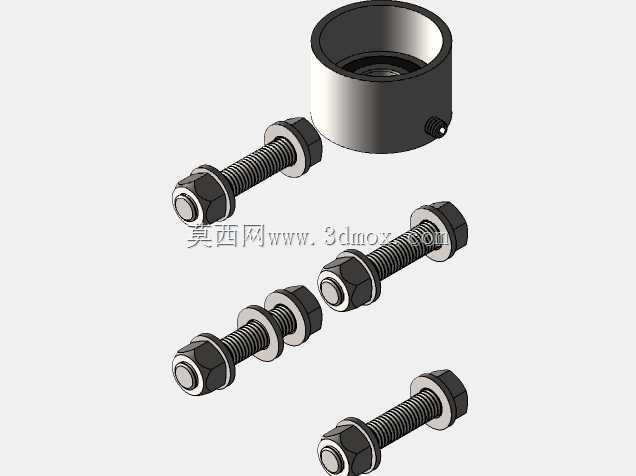

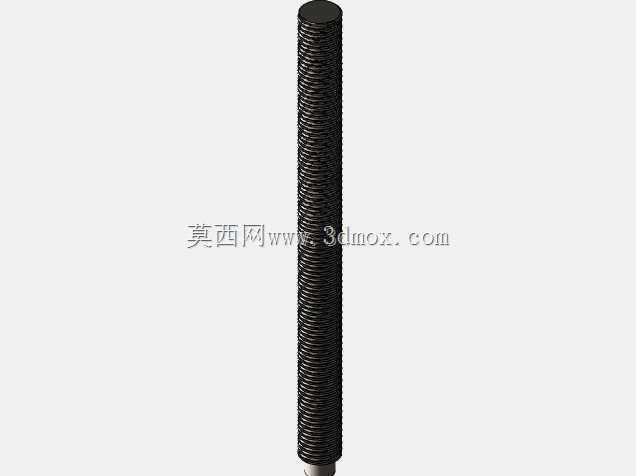

　　避免管材在切割过程中出现转动、窜动问题。垂直导向的压柱部分采用双立柱辅助导向结构，消除单柱压接时的偏摆力矩，保证压头始终垂直作用在管材上表面，不会出现压偏导致的管材表面夹伤、装夹歪斜问题；压柱旁设置的复位弹簧可在操作手柄松开后自动带动压头抬升复位，无需手动提拉压头即可完成管材取放，减少操作步骤。底座上的V型支撑座采用对称布局，支撑槽的圆弧过渡设计可适配一定范围内的管径变化，支撑座上预留的避让槽刚好适配常见手动旋转切管器、小型角磨机的切割作业空间，切割片可直接穿过避让槽完成整圈管材切断，无需二次调整管材装夹位置。整套结构的受力部件均采用等强度设计，杠杆臂的截面尺寸根据受力弯矩分布做了针对性优化，应力集中的铰接位置采用销轴连接，

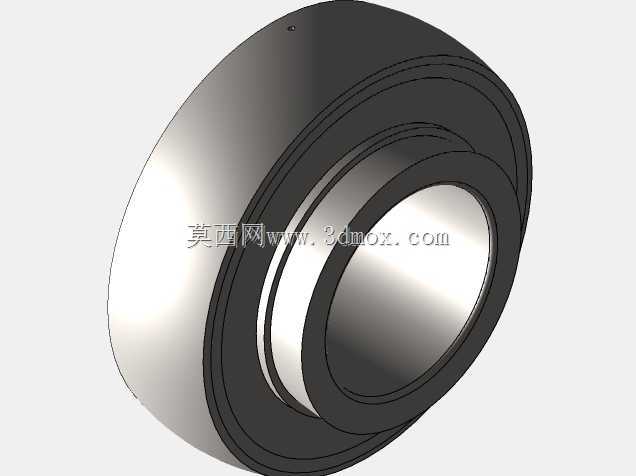

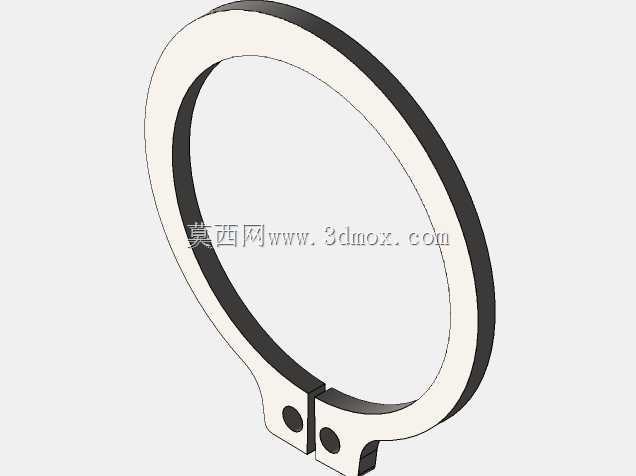

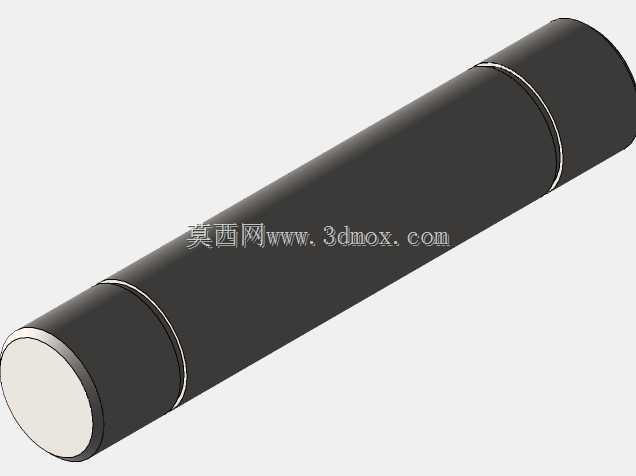

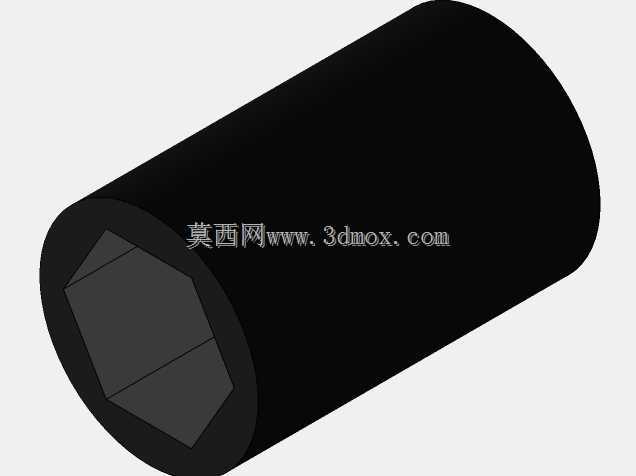

　　销轴可单独更换，长期使用出现磨损后无需更换整套结构，降低维护成本。从安装尺寸来看，底板的长宽尺寸控制在可适配小型移动作业车的台面范围内，整体高度不超过常规台虎钳的安装高度，不会占用过多作业空间，操作手柄的长度设计兼顾增力效果与操作空间需求，在狭窄的作业现场也能完成手柄扳动操作，不会出现手柄与周边设备干涉的问题。这套工装的设计完全围绕现场零散管材加工作业的实际痛点展开，没有冗余的功能结构，所有部件的设计都服务于快速装夹、稳定定位、操作简便这几个核心需求，相比电动、气动夹紧的同类工装，其无动力源依赖的特性更适合野外管路维修、施工现场临时加工作业，也可作为小型管材加工门店的常备装夹工具，适配圆管切割、端口倒角、套丝等多种工序的装夹需求，装夹过程中不会对薄壁管材造成过度挤压变形，V型支撑的自对中特性可保证管材切割端面与管材轴线的垂直度，减少后续管路对接时的错边量，提升管路安装的装配精度。
