B5法兰安装式三相异步电动机结构

　　这款B5法兰安装的电动机，是工业传动场景里最常见的动力输出单元之一，常见于机床进给驱动、泵组配套、输送线动力端、风机驱动这类需要直连安装的工况，相比B3底脚安装的机型，它依靠前端法兰直接和设备壳体对接，省去了额外找正联轴器的大量工时，安装同轴度更容易保证，适合安装空间紧凑、对传动对中精度要求高的场合。

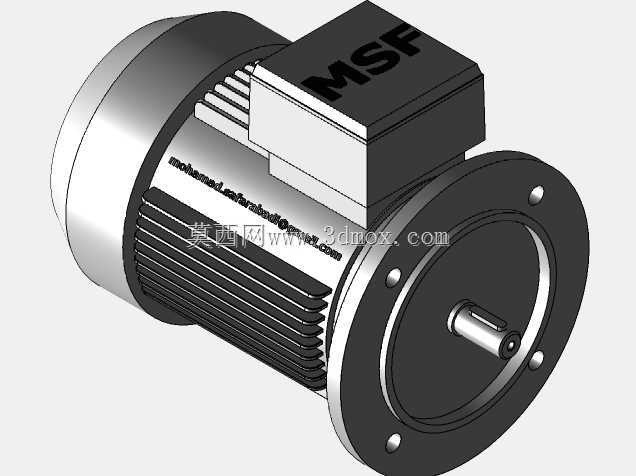

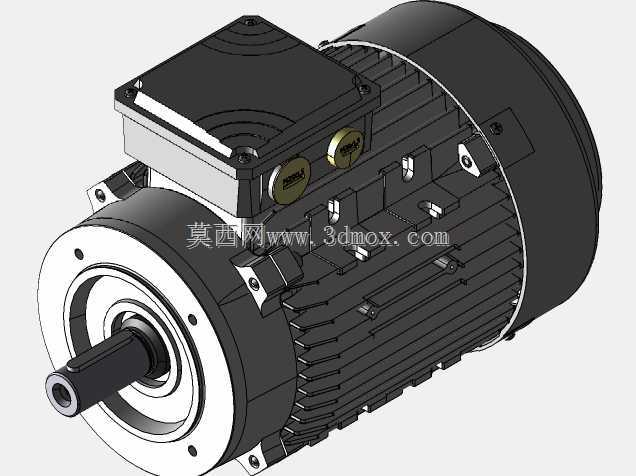

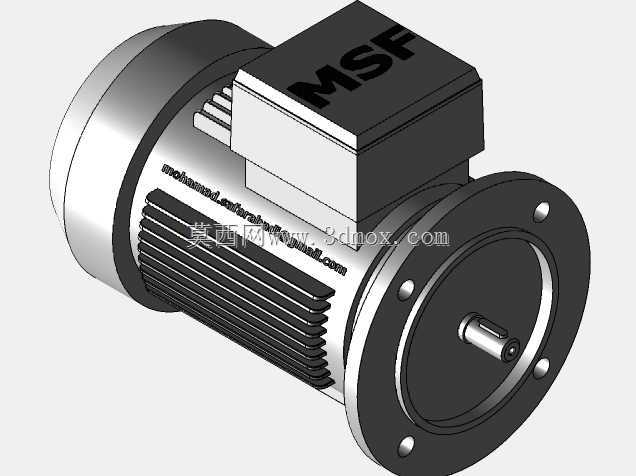

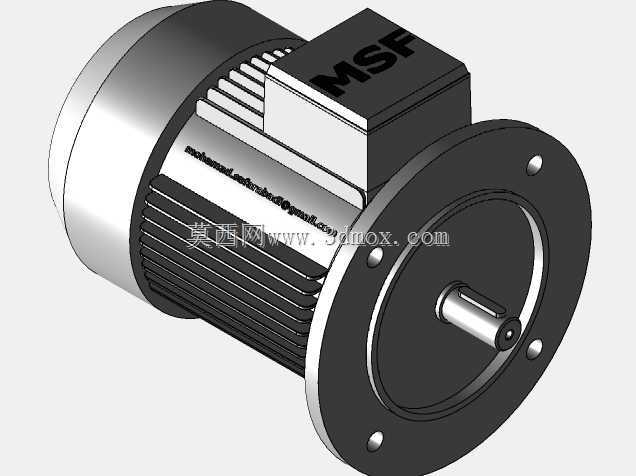

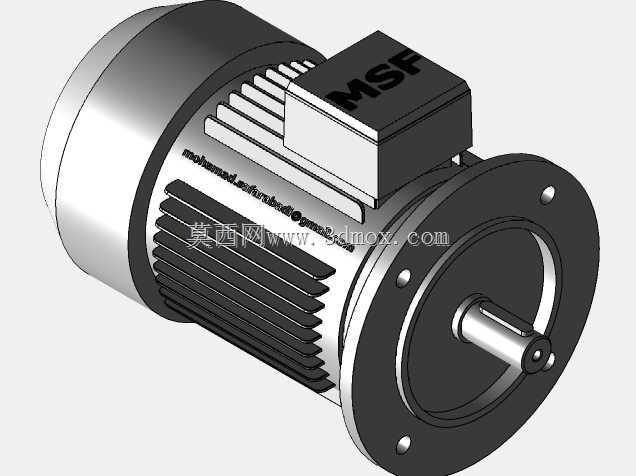

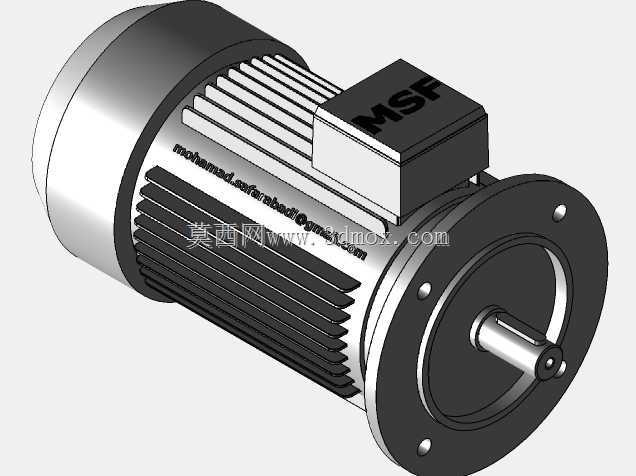

　　从结构设计来看，机壳采用带轴向散热筋的铸铁结构，散热筋沿电机轴向均匀排布，筋高和间距经过热仿真校核，能在电机额定负载运行时，把定子绕组产生的热量通过机壳快速散出，避免绕组温升过高导致绝缘老化加速。前端盖和安装法兰做成一体化结构，法兰上的安装孔按照标准IEC尺寸加工，止口精度控制在H7级公差，和设备对接时能直接卡入设备的安装止口，保证电机轴和被驱动部件的轴系同轴度控制在0.02mm以内，减少轴系运行时的径向跳动，延长轴承和被驱动部件的密封件使用寿命。

　　输出轴采用40Cr调质处理，轴伸端的键槽按照GB/T1096标准加工，轴伸直径和法兰止口、安装孔的位置度严格匹配对应机座号的安装规范，不管是配套摆线针轮减速机、离心泵还是机床主轴箱，都能直接适配，不需要额外加工转接法兰。后端的散热风叶和外风罩采用工程塑料材质，风叶经过动平衡校正，运行时风噪控制在标准允许范围内，风罩的通风孔开孔率经过优化，既保证足够的进风量，又能防止异物进入风叶打坏风叶或者卡滞转轴。

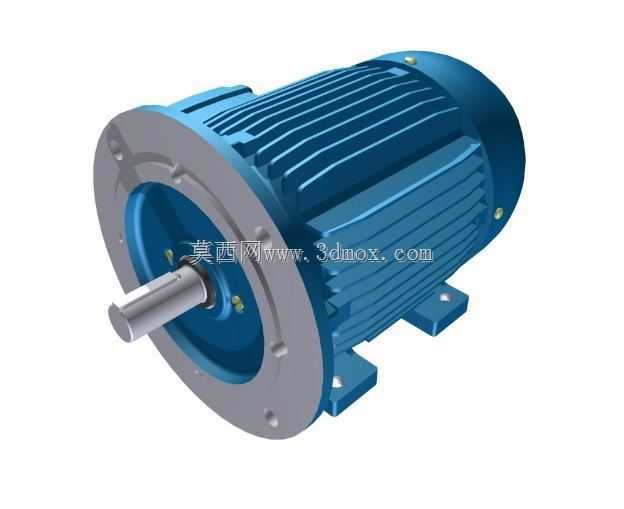

　　接线盒设置在机壳顶部，进线口采用防水格兰头结构，能满足车间一般粉尘、少量溅水的防护要求，接线端子排布清晰，方便现场电工接线时区分三相相序，避免相序接反导致电机反转。底脚部分作为辅助安装结构，和机壳一体铸造成型，即使后续需要改成底脚安装的工况，也能直接通过底脚固定在机架上，不需要额外更换机壳，适配性更强。

　　建模时所有安装尺寸都严格遵循对应机座号的行业标准，法兰止口直径、安装孔中心距、轴伸长度、键槽宽度、底脚安装孔距这些关键安装边界尺寸都和实物一致，结构工程师做设备布局时，可以直接调用这个模型核对安装空间，不需要反复测量实物尺寸，能大幅减少设计阶段的安装干涉问题，也能提前核对轴伸和被驱动部件的配合长度，避免后期装配时出现轴伸过长顶坏部件、或者过短导致传动键配合长度不足的问题。
