HF-SN202J交流伺服电机三维结构

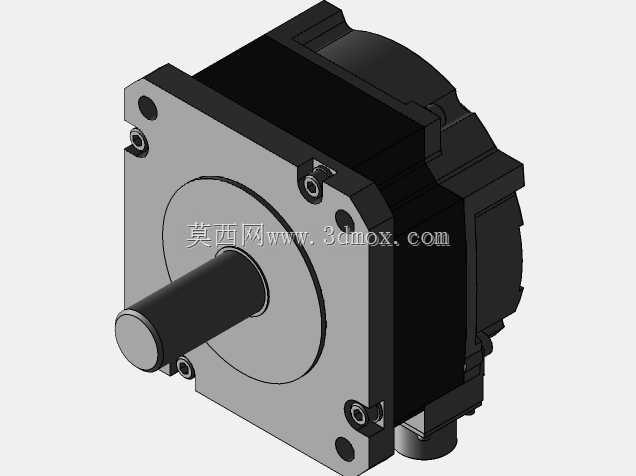

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与选型需求搭建，从法兰安装面到输出轴的同轴度公差、接线航插的位置避让，都严格参照实物的装配边界做了1:1复刻，能直接导入设备装配体做干涉校验，不用再反复核对安装尺寸。在数控车床、自动化贴标设备、输送线分度工位这类需要精准位置控制的场景里，这类伺服电机是核心执行部件，区别于普通异步电机，它能配合驱动器实现闭环位置、转速、转矩控制，低速运行时不会出现爬行现象，高速段的转矩输出也能保持稳定，不会因为负载波动出现明显的转速跌落。做结构设计的时候，首先要考虑的就是安装边界：方形法兰的四个安装孔位做了沉头设计，适配对应规格的内六角螺栓，输出轴的键槽尺寸、轴伸长度都严格匹配通用行星减速机、

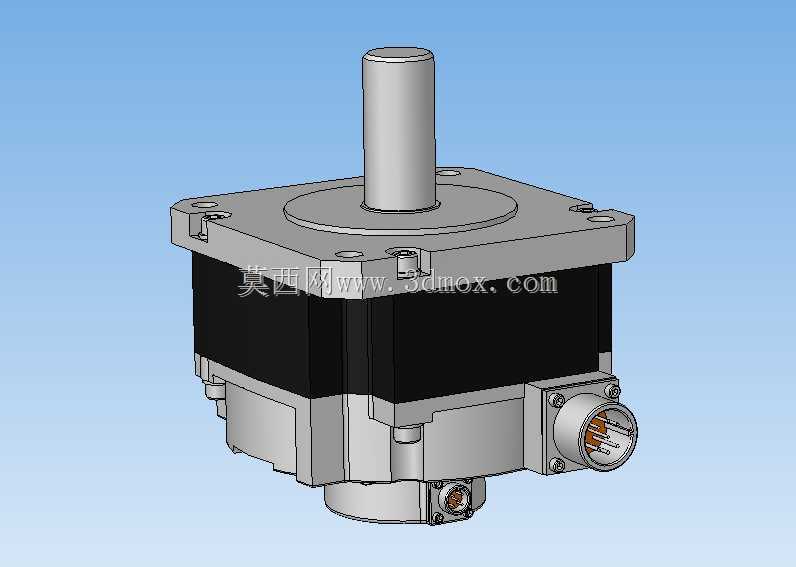

　　同步轮的安装标准，不用额外做轴的二次加工；侧面的两个航插分别对应动力线与编码器线，建模时特意预留了线缆弯折的最小空间，避免设备装配时出现线缆弯折半径不足、接插件无法锁紧的问题。电机本体的散热筋结构做了简化但保留了核心外形轮廓，既不会因为模型面数过多拖慢大装配体的运行速度，也能准确反映电机的实际外形尺寸，方便做设备护罩、走线槽的布局设计。从功能特性上看，这款中惯量伺服电机适配CA6140这类普通车床的数控化改造场景，也能用于小型机械手的关节驱动，输出轴的径向、轴向承载能力都做了结构强化，能承受同步带传动带来的径向载荷，不会因为长期带载运行出现轴端磨损。建模时特意把电机后端的编码器防护结构、本体的安装定位止口都做了细节还原，

　　定位止口的公差带按照h7级精度做了虚拟配合校验，和设备安装板的H7级孔位能实现过渡配合，保证安装时的同轴度要求，避免因为安装偏心导致电机运行时出现异常振动、轴承过早损坏的问题。在做设备选型校核时，这个模型可以直接赋予对应材质属性做整体质心计算，核算设备运动时的惯量匹配度，不用再手动测算电机的重量与外形参数，能大幅缩短前期方案设计的周期。
