带制动功能的HF系列交流伺服电机结构

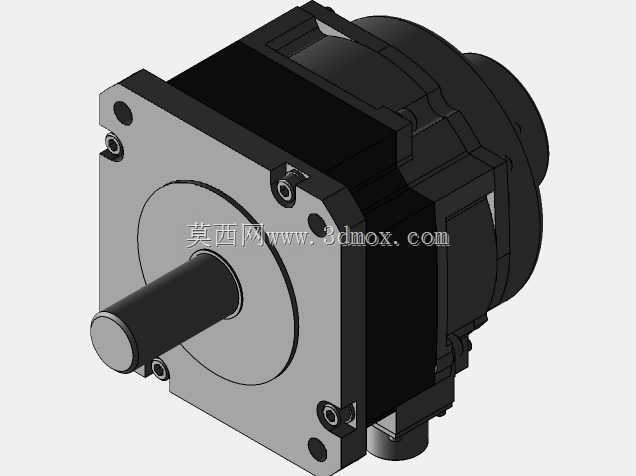

　　这款带制动器的交流伺服电机，核心适配需要精准位置锁定的工业传动场景，在机床进给轴、自动化生产线定位工位、垂直升降传动机构这类断电后需要防止负载位移的工况中应用广泛，能在驱动回路断电后快速锁止输出轴，避免负载滑移造成的工位偏移、工件坠落等问题。从结构设计来看，电机本体采用方形安装法兰配合圆形定子壳体的组合结构，输出轴为标准圆柱轴伸，轴端预留了键槽安装位，可通过键连接传递额定扭矩，避免传动过程中出现轴与连接件的打滑问题。尾部集成的制动模块与电机定子壳体同轴装配，制动器的供电回路与电机主驱动回路做了联锁设计，电机通电运行时制动器自动释放，不额外增加输出轴的转动阻力，电机断电时制动器的摩擦副在弹簧力作用下快速抱合，实现输出轴的位置锁定。

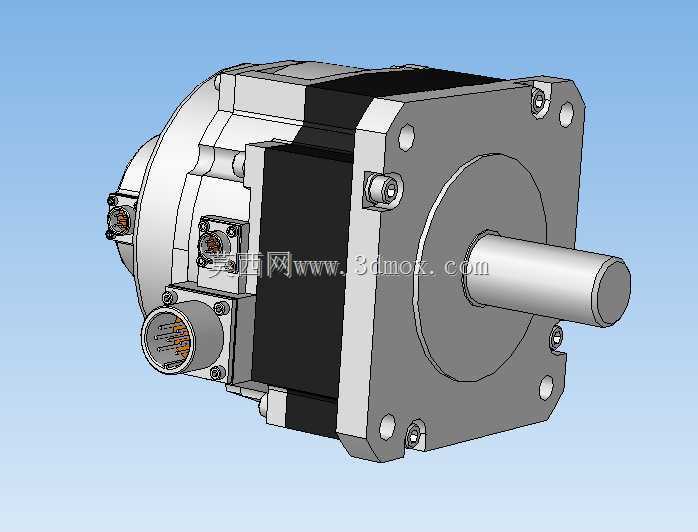

　　接线部分采用侧置的航空插头接口，分别对应电机动力绕组、编码器反馈、制动器供电三个独立回路，接口处做了密封结构设计，可适配车间内有少量切削液、粉尘的常规工业环境，避免接线端积尘受潮引发的接触不良问题。安装边界上，方形法兰的四个安装孔采用对称分布设计，孔位公差按照精密传动部件的安装要求做了严格控制，可直接适配标准伺服电机安装座，不需要额外做转接板加工；电机本体的径向尺寸控制紧凑，在安装空间局促的多轴联动设备中，能减少相邻轴系的安装干涉风险。轴向尺寸上，制动模块集成在电机后端，没有额外增加过多的轴向长度，可直接替换同功率段无制动的常规伺服电机，不需要改动原有设备的安装空间布局。定子壳体表面做了散热筋结构设计，

　　可在额定转速持续运行时通过自然对流带走绕组产生的热量，不需要额外加装外置散热风扇，减少了设备运行时的额外振动源，更适配对传动平稳性要求高的精加工机床进给工位。编码器部分集成在电机后端与制动器相邻的位置，采用高分辨率的位置反馈元件，可实时反馈输出轴的转角位置与转速，配合驱动器实现闭环控制，满足高精度定位的传动需求。整体结构的装配逻辑按照模块化思路设计，制动器、编码器、定子绕组、输出轴轴承等部件均可独立拆卸更换，后期维护时不需要整体拆解电机壳体，可降低现场运维的工作量与配件更换成本。输出轴的支撑采用前后双轴承结构，前轴承选用能承受径向与轴向复合载荷的接触式轴承，可适配带轮、齿轮、联轴器等多种传动连接件的负载特性，避免轴伸端受径向力时出现轴承过早磨损的问题。
