HF-KP43方形法兰交流伺服电机结构

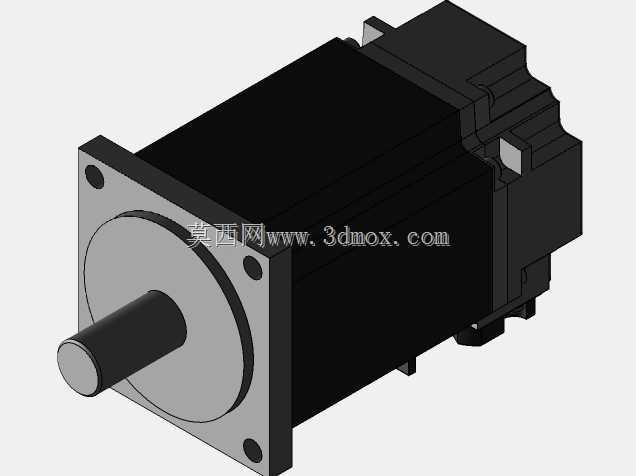

　　这款方形法兰安装的交流伺服电机，是机床进给轴、自动化生产线点位驱动、包装机械拉膜机构、电子加工设备位移平台里常用的执行元件，区别于普通异步电机，它的核心作用是接收驱动器的脉冲指令，精准输出对应转速、转角与扭矩，实现闭环位置控制，在需要高精度位移同步、转速可调的工况里，是核心的动力输出部件。从结构设计来看，这款电机采用方形安装法兰，四个角预留沉头安装孔，安装时可直接贴合设备安装面，通过螺栓锁紧固定，法兰端面的止口设计能保证电机轴与负载输入端的同轴度，避免安装偏心带来的轴承磨损、轴系振动问题；输出轴为光轴带键槽结构，可通过联轴器、同步轮直接连接负载，轴伸长度经过匹配设计，既保证与连接件的配合长度足够传递额定扭矩，

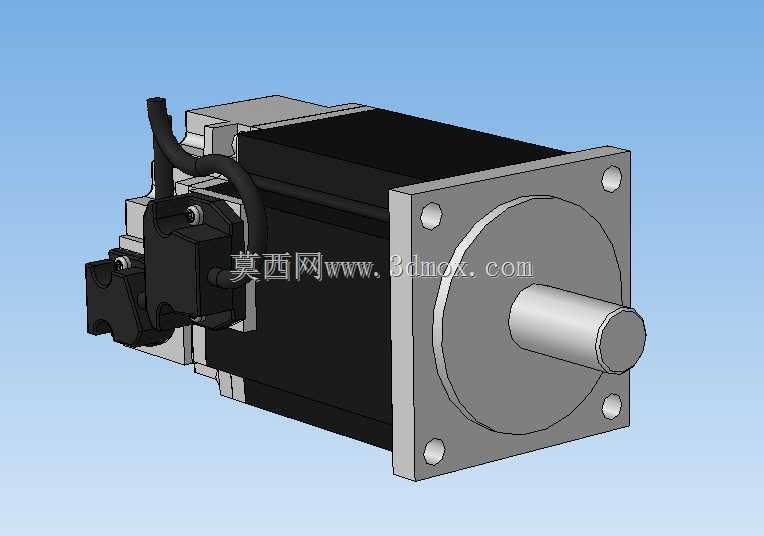

　　又不会因为轴伸过长产生挠曲变形。电机本体采用方形叠压壳体，表面做散热筋结构优化，在连续额定扭矩输出工况下，能通过壳体表面将绕组产生的热量快速散出，避免绕组过热导致的退磁、绝缘老化问题；尾部集成的编码器组件与动力线缆出线座做了一体化防护设计，线缆从侧方引出，既可以避免设备运行中线缆与周边结构产生干涉，也能在有切削液、粉尘的车间工况下，减少杂物进入接线端的概率。做设备选型时，首先要核对法兰安装尺寸与设备预留安装位的匹配度，确认止口直径、安装孔孔距、轴径轴伸长度是否符合安装边界要求，避免出现安装干涉；其次要结合负载的惯量、所需运行扭矩、最高转速匹配电机参数，这款中小功率伺服电机，适配的负载惯量一般在电机自身惯量的5-10倍区间内，

　　搭配刚性联轴器时可适当降低惯量比要求，搭配同步带传动时要预留足够的扭矩余量。建模过程中，对电机的安装基准面、轴中心高、出线座位置做了精准还原，结构工程师在做整机布局时，可以直接调用该模型核对安装空间，提前排查线缆走线、周边部件干涉问题，不用反复核对二维样本尺寸，能大幅缩短设备设计阶段的布局校验时间。
