带5倍减速比法兰安装行星齿轮电机

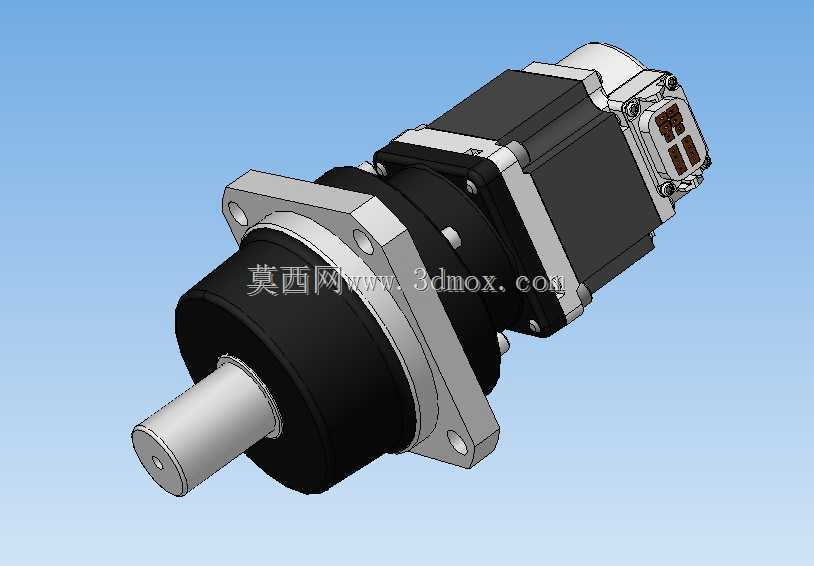

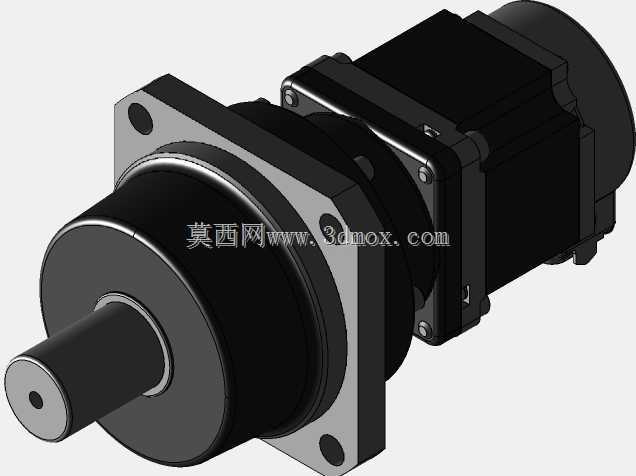

　　这款集成行星减速结构的电机单元，常被应用在数控机床进给轴、自动化生产线定位模组、工业机器人关节驱动等对输出扭矩与定位精度有双重要求的场景中，相比直连输出的同功率电机，它能在低转速工况下提供数倍的输出扭矩，同时依靠行星齿轮的均载特性降低传动背隙，满足频繁正反转、启停的工况需求。从结构设计逻辑来看，电机本体与减速箱采用一体化集成设计，省去了用户自行搭配电机与减速器时的同轴度校准工序，前端的方形法兰安装面预留了四个对称分布的通孔，安装时可直接通过螺栓固定在设备的安装立板上，输出轴为单键实心轴结构，轴端预留的中心孔可用于安装编码器反馈件或者外接传动联轴器，适配同步带轮、齿轮、联轴器等多种外接传动件的连接需求。

　　设计过程中优先考虑了传动链的刚性，行星轮采用多齿啮合的排布方式，太阳轮与行星轮的齿向做了修形处理，可抵消部分装配误差带来的偏载问题，减速箱壳体与电机端盖的配合面采用止口定位，保证电机轴与减速箱输入轴的同轴度控制在合理公差范围内，避免高速运转时出现异常振动。安装边界方面，法兰安装面的对角孔距适配常规40、60规格伺服电机的安装尺寸，用户在旧设备改造替换原有电机时，无需重新加工设备安装板的孔位，输出轴的轴径、键槽尺寸符合通用传动件的配套标准，可直接匹配市面常见的联轴器、带轮等标准件，减速箱部分的外径尺寸控制在合理范围内，不会在安装时与周边的走线槽、防护钣金产生干涉。实际选型应用时，可根据设备的负载转速需求匹配对应减速比，

　　这款5倍减速比的型号，可将电机本体的额定转速降低至原有的五分之一，同时输出扭矩提升至电机额定扭矩的4.5倍以上，传动效率保持在90%以上，适合中低负载的高精度回转驱动场景，比如小型输送线的驱动辊、点胶设备的Z轴升降、非标专机的回转工作台驱动等场景，接线端采用快插式连接器布局，在设备装配时可快速完成动力线与编码器线的连接，减少现场接线的工时消耗。
