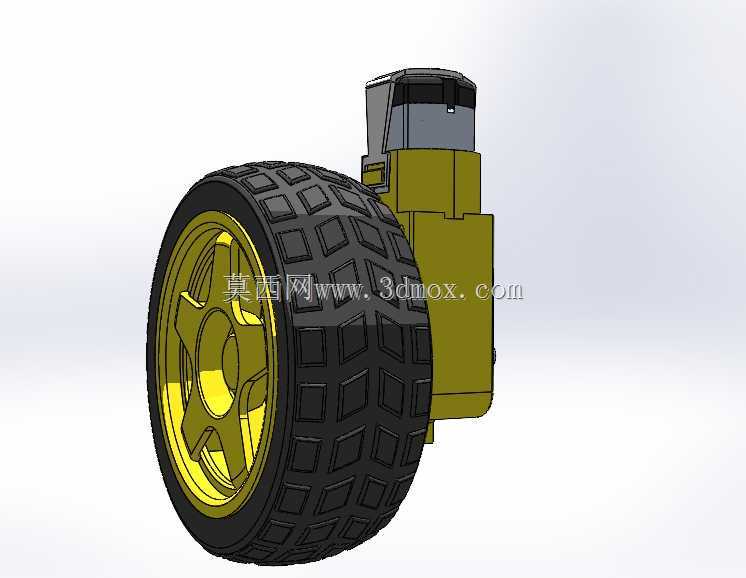

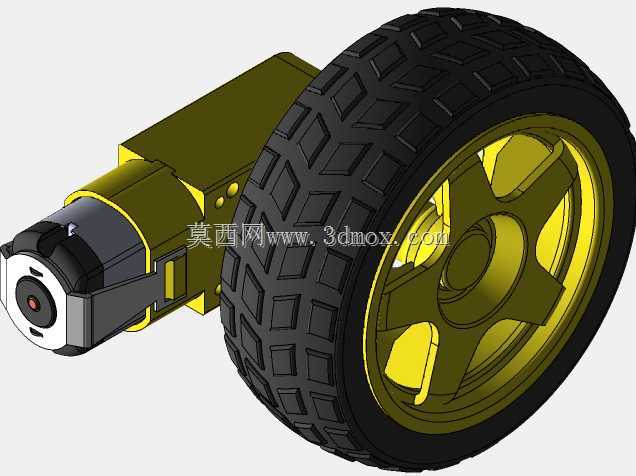

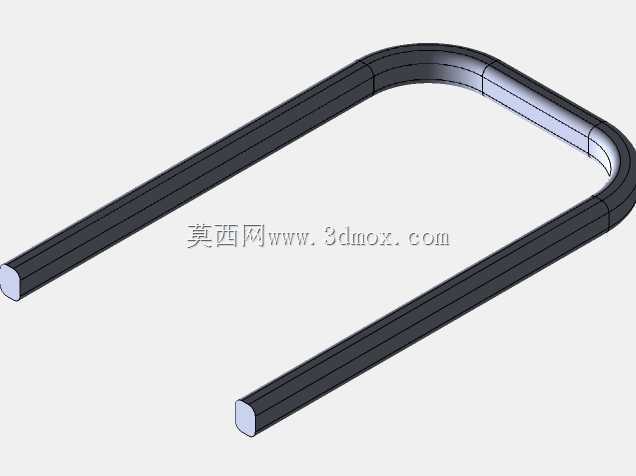

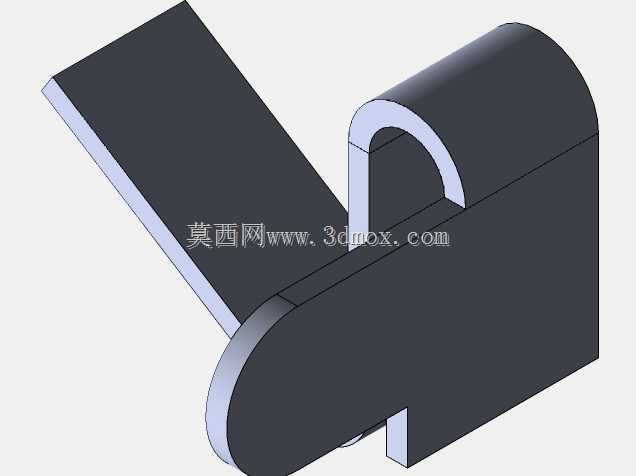

带行走轮的直流减速驱动轮组结构设计

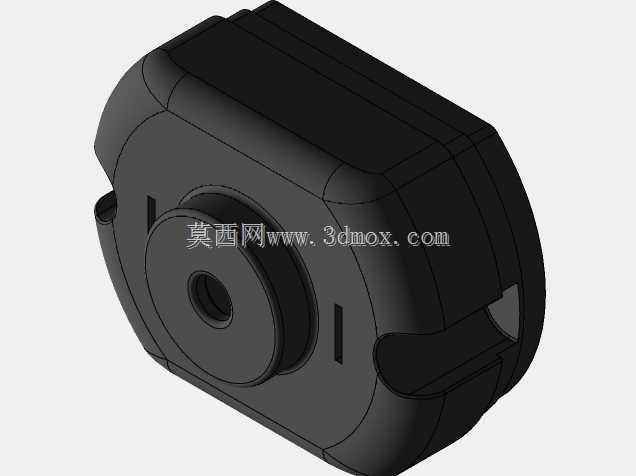

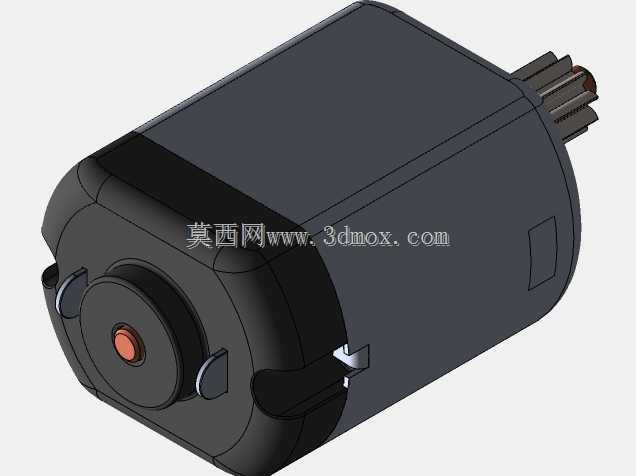

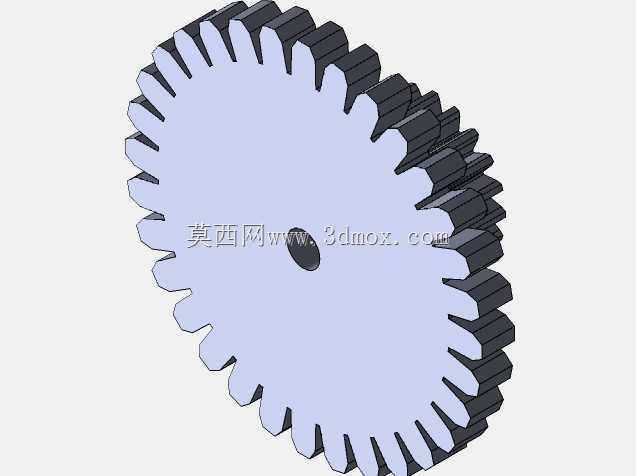

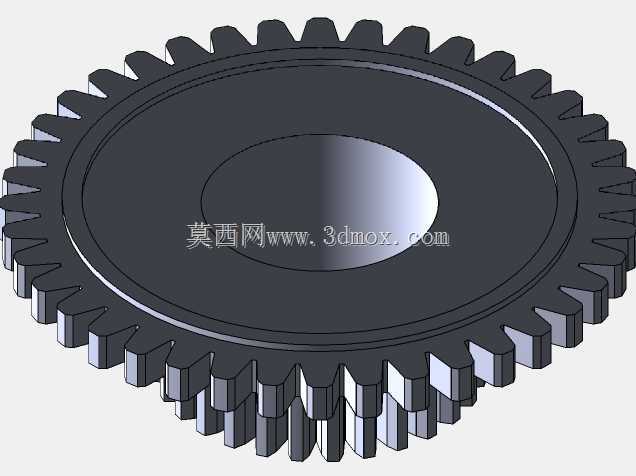

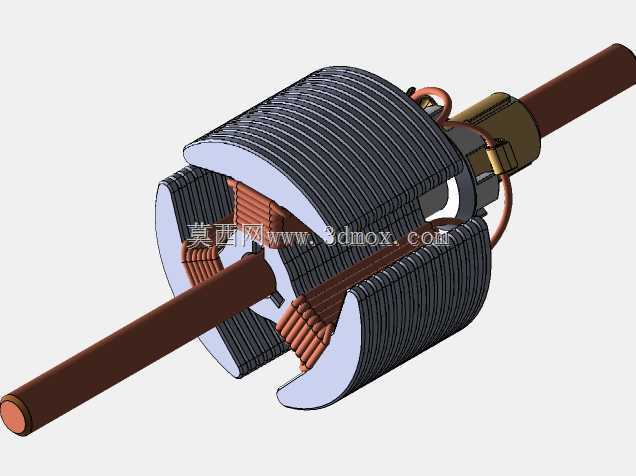

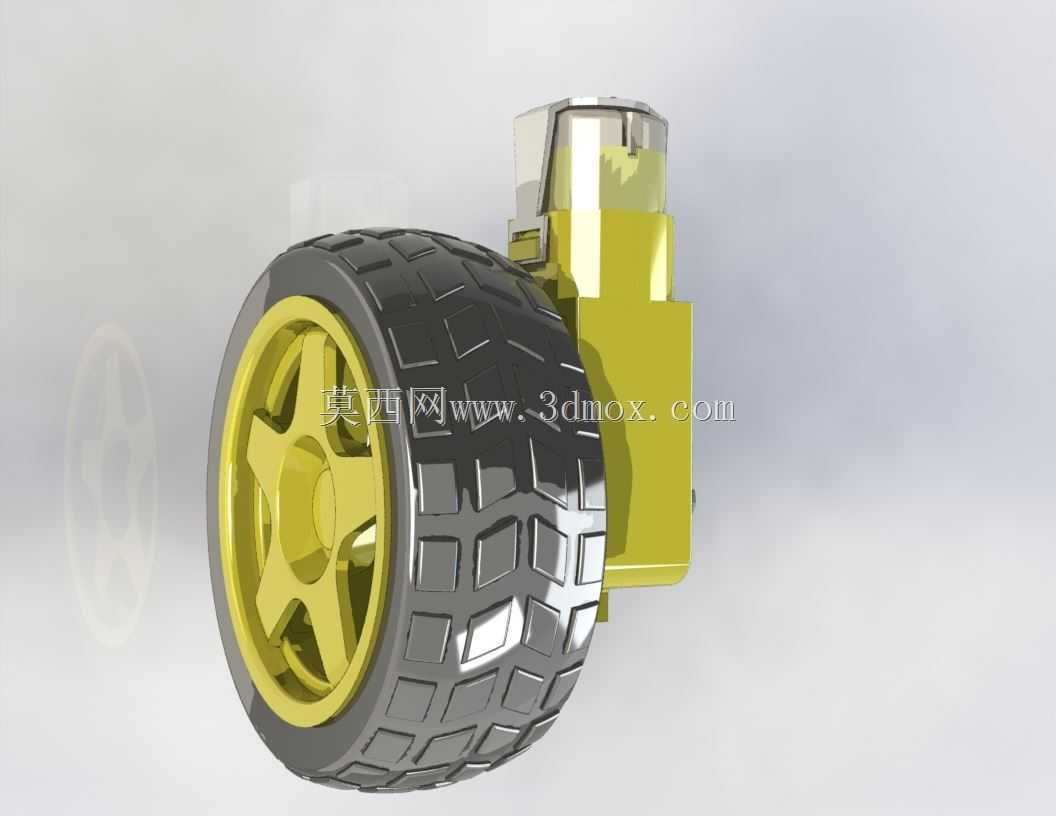

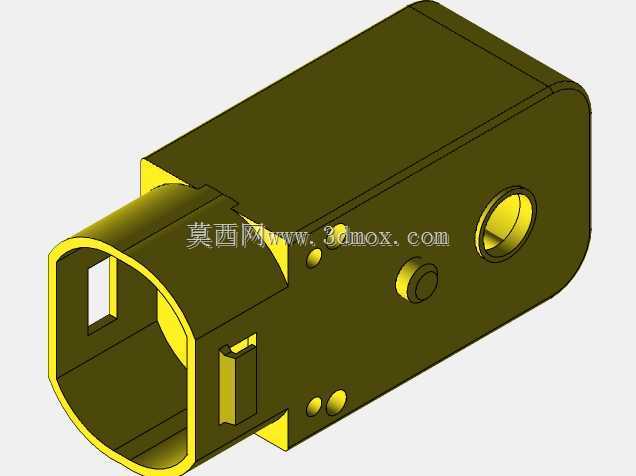

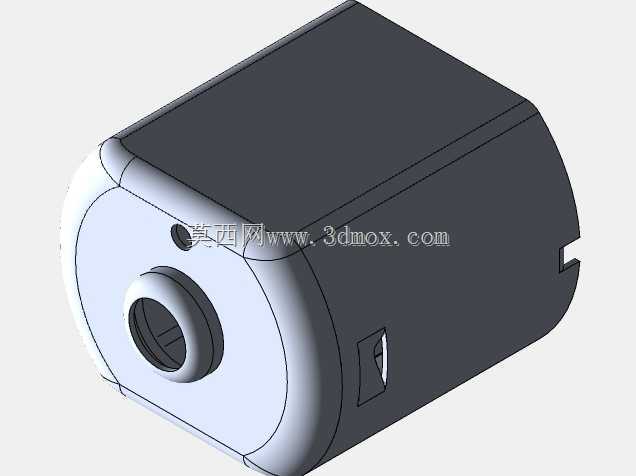

　　这款带行走轮的直流齿轮驱动单元，是小型移动载具动力输出端的核心集成部件，常见于教育类移动机器人、小型AGV转运平台、智能巡检小车、桌面级自动化移载设备的行走系统中，承担动力转换、扭矩放大、驱动轮直接带动的核心作用，区别于传统分体式电机加联轴器加轮组的安装形式，该结构将直流动力单元、齿轮减速腔体、行走轮做了同轴集成设计，大幅压缩了动力段的轴向安装尺寸，适配空间局促的小型移动设备布局需求。从结构设计逻辑来看，直流电机本体输出为高转速低扭矩特性，无法直接驱动行走轮克服地面滚动阻力完成负载移动，因此集成的齿轮箱采用多级直齿圆柱齿轮传动布局，通过齿数比匹配将电机输出转速降至行走轮适配的行进转速区间，同时将输出扭矩放大数倍，满足平地行进、

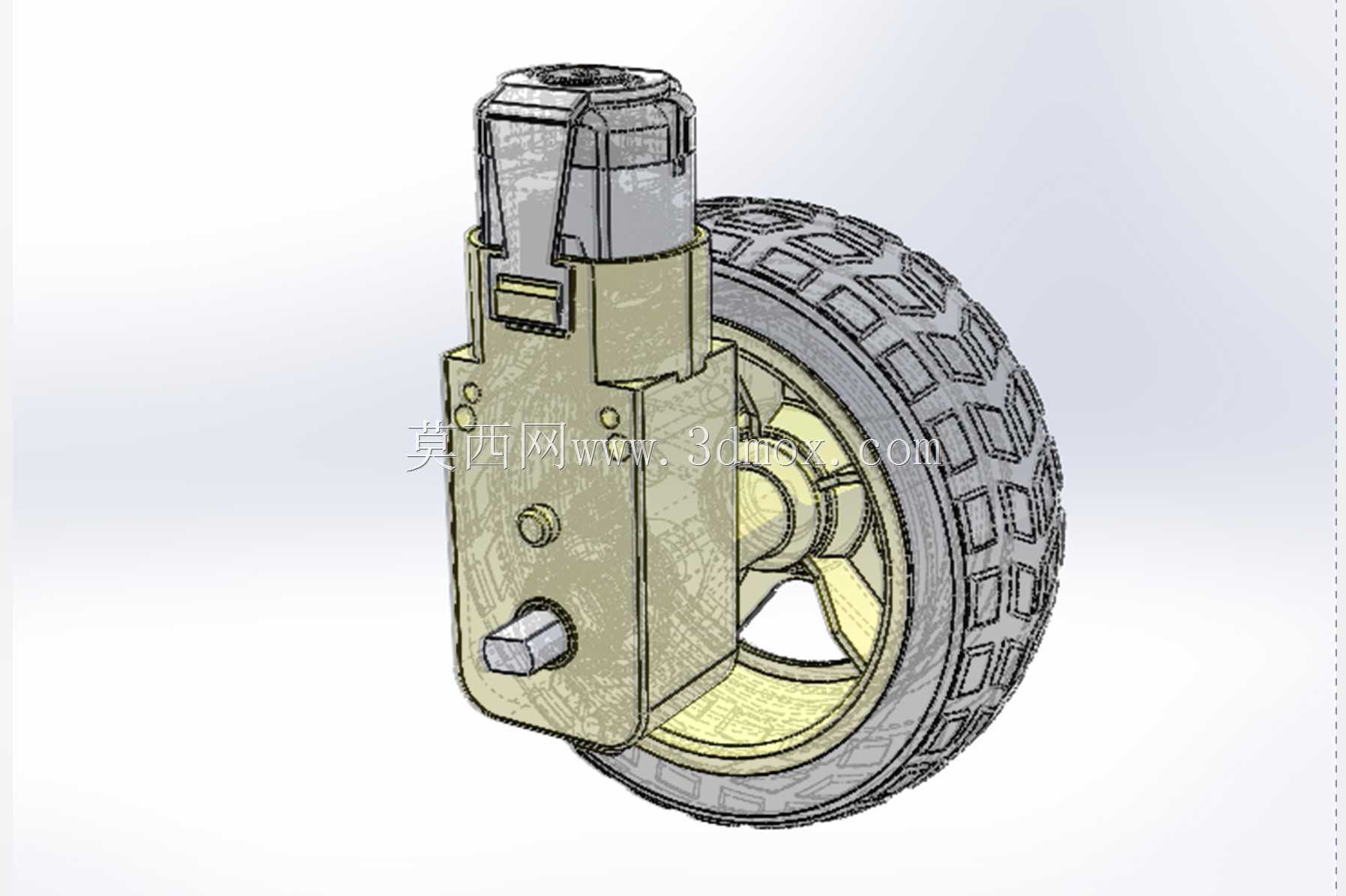

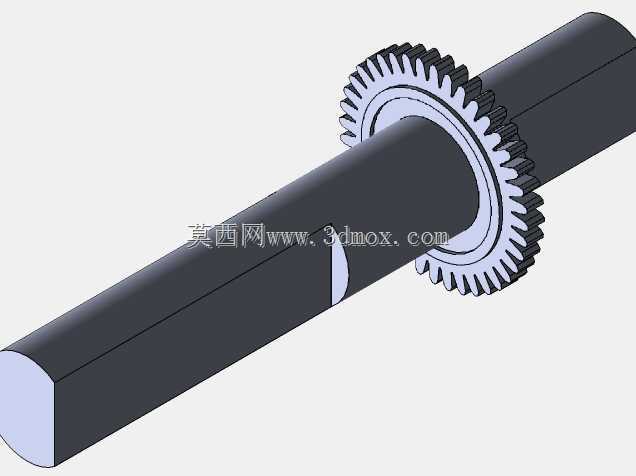

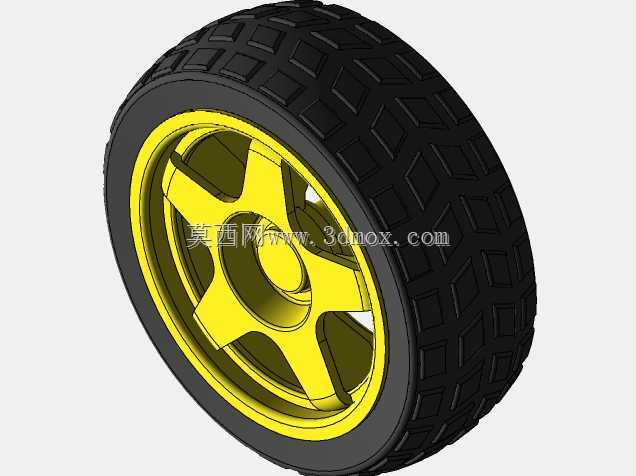

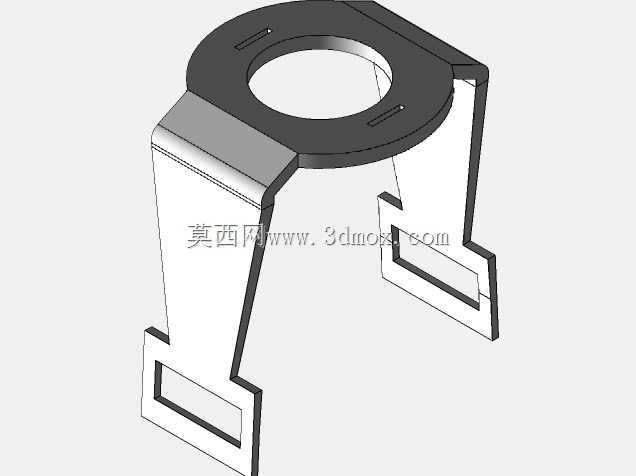

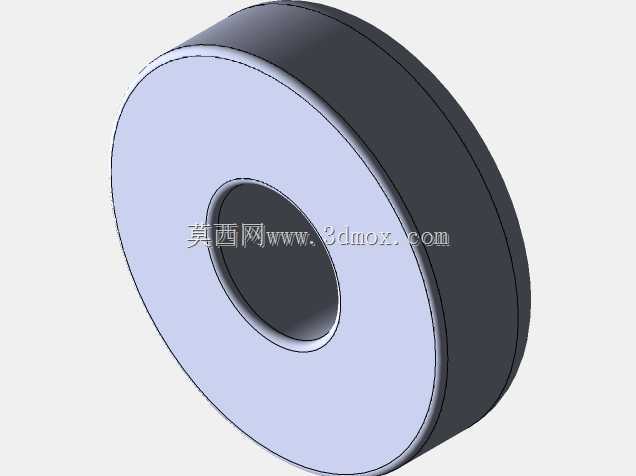

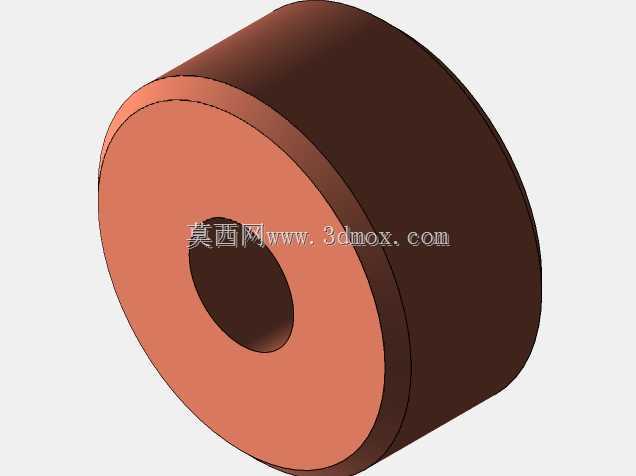

　　小坡度爬坡、额定负载下启动的扭矩需求；齿轮箱腔体与电机端盖做了一体化定位设计，齿轮啮合的中心距通过腔体加工精度直接保证，减少了分体装配带来的同轴度误差，降低齿轮传动过程中的偏磨、异响问题，延长传动部件的使用寿命。安装边界层面，该轮组的电机安装面预留了标准的螺纹安装孔位，可直接固定在设备底盘的侧边安装立板上，无需额外设计转接支架，轮体的外圆直径、轮面宽度匹配小型载具的底盘离地间隙设计要求，轮胎表面做了块状防滑纹理，在硬质地面、平整环氧地坪、普通水泥地面都能提供足够的抓地力，避免起步、制动过程中出现打滑空转的问题；轮毂采用中心定位孔与齿轮箱输出轴直接配合的连接形式，配合侧面紧定螺钉完成周向固定，传递扭矩的同时保证轮体转动的同轴度，

　　减少行进过程中的轮体跳动。实际选型应用中，这类集成轮组不需要额外设计传动链路，可直接通过对称布置双轮组实现差速转向，省去了转向机构的设计成本与安装空间，单轮即可独立完成正反转驱动控制，配合万向随动轮即可搭建完整的小型移动底盘，在教学实验平台、小型服务机器人、轻载物料转运小车的结构设计中应用十分广泛；设计过程中需要重点匹配轮组的额定输出扭矩与设备整体重量、地面滚动阻力的对应关系，同时预留足够的安装间隙，避免轮体转动过程中与底盘结构件、线路护板产生运动干涉，齿轮箱内部的润滑脂填充量也需要做合理控制，既保证齿轮啮合面的充分润滑，也避免长期运行过程中润滑脂渗漏污染轮胎表面，影响轮面抓地性能。
