MG-996R大扭矩舵机结构三维建模

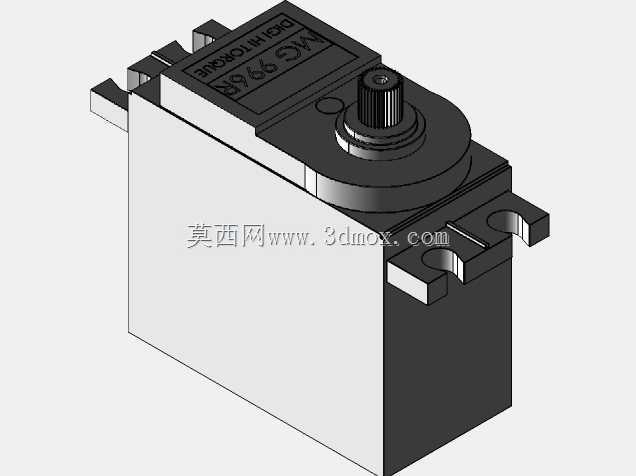

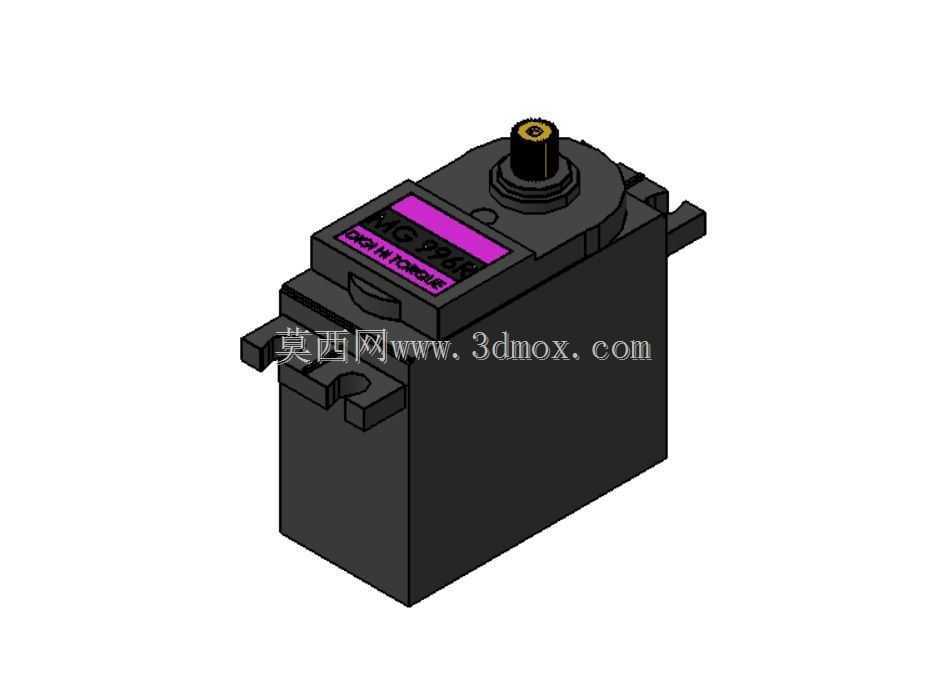

　　在小型自动化执行机构、航模姿态控制、教学实验平台、小型机械臂关节驱动这类场景里，MG-996R型号舵机是应用频次极高的伺服执行部件，很多刚接触机电一体化结构设计的从业者，第一次做小型运动机构选型时，都会接触到这款扭矩输出适中、成本可控的舵机产品。做这款舵机的三维建模时，首先要捋清楚实际安装时的边界约束：这类舵机的主体是方正的塑封壳体，顶部伸出带齿的输出轴，轴端自带安装用的十字盘锁紧结构，壳体两侧伸出带安装孔的固定耳，建模时不能只做外观的方块造型，必须把固定耳的孔位中心距、安装孔的孔径、输出轴的齿形参数、轴伸高度这些和装配直接相关的尺寸做准，不然导入装配体里会出现安装干涉，要么螺丝穿不过固定耳，要么输出轴和连接的摇臂对不上齿位。

　　从功能特性来说，这款舵机属于位置伺服类的执行元件，内部集成了直流驱动电机、减速齿轮组、位置反馈电位器、控制信号处理电路，和普通的连续旋转直流电机不同，它的核心功能是根据输入的PWM信号，把输出轴稳定锁定在0到180度范围内的指定角度，输出扭矩可以满足小型机构的推拉、旋转驱动需求，很多小型仿生机器人的关节、遥控车的转向机构、摄像头云台的俯仰调节结构，都会选用这款舵机作为动力源。建模的时候要把内部的传动逻辑对应的外部特征做出来，比如壳体侧面的散热槽结构，虽然是外观细节，但实际生产里这个结构是用来给内部驱动电路和减速组散热的，建模时不能省略，还要注意壳体上下盖的合模线位置，实际装配时上下盖是通过自攻螺丝锁紧的，对应的螺丝孔位要和壳体的加强筋位置对齐，不然做出来的模型和实物的装配逻辑不符。

　　设计建模的过程中，要优先考虑装配兼容性：输出轴的齿是标准的25T舵机齿，这个尺寸是行业通用的，市面上绝大多数标准舵机摇臂、舵盘都能适配，建模时齿的模数、齿高、齿间距必须严格匹配通用参数，不然用户拿到模型做配套摇臂设计的时候，会出现装不上的问题。壳体两侧的固定耳，安装孔的中心距是标准化尺寸，很多舵机安装支架、机械臂关节的安装位都是按照这个尺寸开模的，建模时孔位的公差要按照实际装配需求留0.1mm左右的间隙，不能把孔做成和螺丝公称直径完全一致的死尺寸，不然模拟装配的时候会出现过约束。顶部输出轴的保护凸台高度也要做准，这个凸台是用来承受径向载荷的，当输出轴受到侧向力的时候，凸台可以分担轴的受力，避免轴根部断裂，建模时凸台的外径、和输出轴的同轴度都要符合实物的设计逻辑。

　　从实际应用的选型角度来说，这款舵机的输出轴在中位时的定位、两端极限位置的机械限位结构，在模型里也要有所体现：壳体内部的限位块会限制输出轴的旋转角度，避免过转打坏内部齿轮，建模时虽然不需要把内部所有齿轮都做的和实物完全一致，但外部对应的限位位置要准确，这样在做机构运动仿真的时候，可以准确设置舵机的旋转行程，不会出现仿真时舵机转了360度和实际工况不符的问题。另外，舵机尾部的出线口位置、出线的直径也要做准确，很多用户在做整机布线设计的时候，需要参考出线口的位置来规划走线槽的位置，如果出线口位置偏了，后续布线设计就会出现线缆和壳体干涉的问题。

　　很多新手建模的时候容易忽略舵机输出轴顶端的锁紧螺丝孔，这个孔是用来把舵盘锁紧在输出轴上的，孔的深度、螺纹规格都要和实物匹配，不然用户在做整机装配的BOM导出时，会选错锁紧螺丝的规格。还有壳体表面的标签区域，虽然是外观标识，但建模时可以保留这个平面的位置，方便后续做渲染的时候贴产品标识，不需要把标签上的文字完全复刻，但要留出对应的平面区域。壳体底部的定位凸点也要做出来，很多安装支架上会有对应的定位凹槽，和这个凸点配合来防止舵机在大扭矩输出时出现壳体转动的问题，这个细节虽然小，但在高负载的应用场景里，直接影响机构的运行稳定性。

　　做这类通用执行元件的三维模型，核心不是做的外观多么炫酷，而是要保证所有和装配、选型、运动仿真相关的尺寸完全符合实物的工程参数，让结构工程师拿到模型之后，可以直接导入自己的装配体里做干涉检查、安装位设计、运动仿真，不需要再反复核对尺寸修改模型。比如在做小型机械臂的关节设计时，舵机的壳体宽度直接决定了关节处的结构件宽度，输出轴的高度决定了连接法兰的厚度，固定耳的位置决定了关节侧板的开孔位置，这些尺寸如果有偏差，整个关节的装配就会出问题。还有在做航模的舵面控制设计时，舵机的安装槽尺寸是完全按照舵机的外形尺寸开的，如果模型的壳体长宽高尺寸有误差，实际装配的时候舵机就塞不进安装槽里，要么突出机体表面影响气动外形，要么需要反复修磨安装槽，增加不必要的加工工作量。
