带法兰安装行星减速伺服电机结构

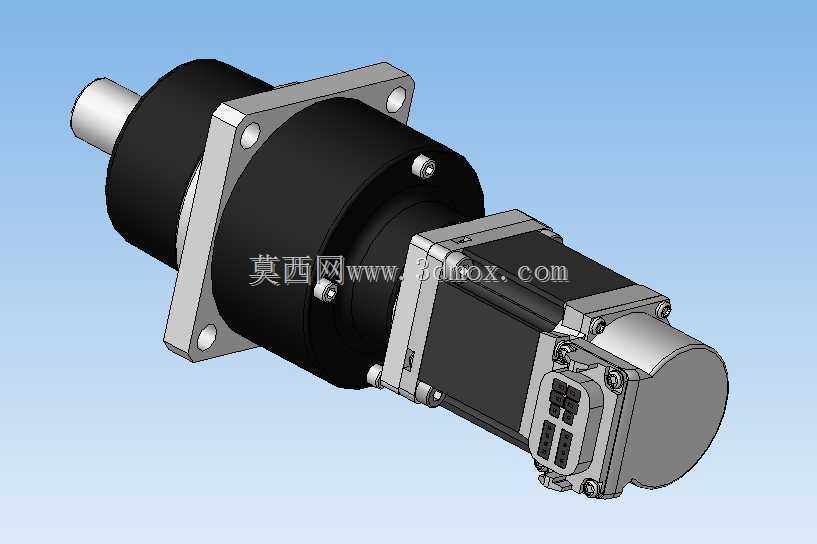

　　这款集成行星减速结构的伺服动力单元，在自动化产线、精密机床进给、工业机器人关节、非标专机动力端都有极高的应用普及率，核心解决常规伺服电机低转速区间扭矩不足、负载端惯量匹配难度大的问题。从结构设计逻辑来看，动力输入端采用标准伺服电机本体，后端预留编码器与动力接线端口，接线端采用侧置快插结构，避免安装时尾部走线与周边机架产生干涉，电机本体的散热筋沿轴向排布，兼顾连续运转时的自然散热效率，不需要额外加装风冷附件就能满足额定工况下的温升要求。中间的行星减速段采用方形法兰安装基准，法兰面加工有四个定位安装孔，安装孔位与输出轴的同轴度公差控制在0.02mm以内，能直接适配设备安装板的定位止口，不需要额外做同轴度调校就能保证传动精度。

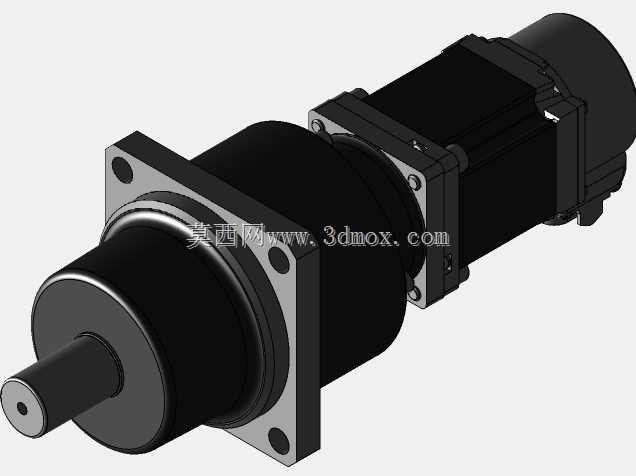

　　减速级采用20的固定传动比，内齿圈与减速壳体一体化加工，行星轮采用均载结构设计，三个行星轮沿太阳轮周向均匀分布，能将输入扭矩均匀分流，相比平行轴减速结构，同扭矩输出下的径向尺寸能压缩40%以上，非常适合安装空间局促的设备布局场景。输出端采用实心圆柱轴伸，轴端做了平键槽加工，能通过键连接直接与负载端的联轴器、同步带轮或者执行构件连接，轴伸的伸出长度经过优化，既保证连接时的配合长度足够传递额定扭矩，又不会因为轴伸过长导致悬臂负载过大，影响前端轴承的使用寿命。在安装边界设计上，法兰安装面到输出轴端面的距离、电机本体尾部到法兰面的总长都做了尺寸收敛，设计选型时可以直接根据三维模型的外轮廓预留安装空间，不需要额外考虑外接减速箱的装配间隙。

　　整个传动链的轴承选型匹配了径向与轴向的复合负载，能承受一定程度的偏载力，在皮带传动、齿轮啮合传动这类存在径向力的应用场景下，不需要额外加装支撑轴承座就能直接使用，大幅简化设备端的结构设计工作量。建模过程中对所有配合面做了公差标注参考，比如法兰止口的配合公差、输出轴的轴径公差、行星轮与齿圈的侧隙控制范围，都能直接给结构设计人员做选型参考，不需要反复核对样本参数就能完成安装位的结构设计。
