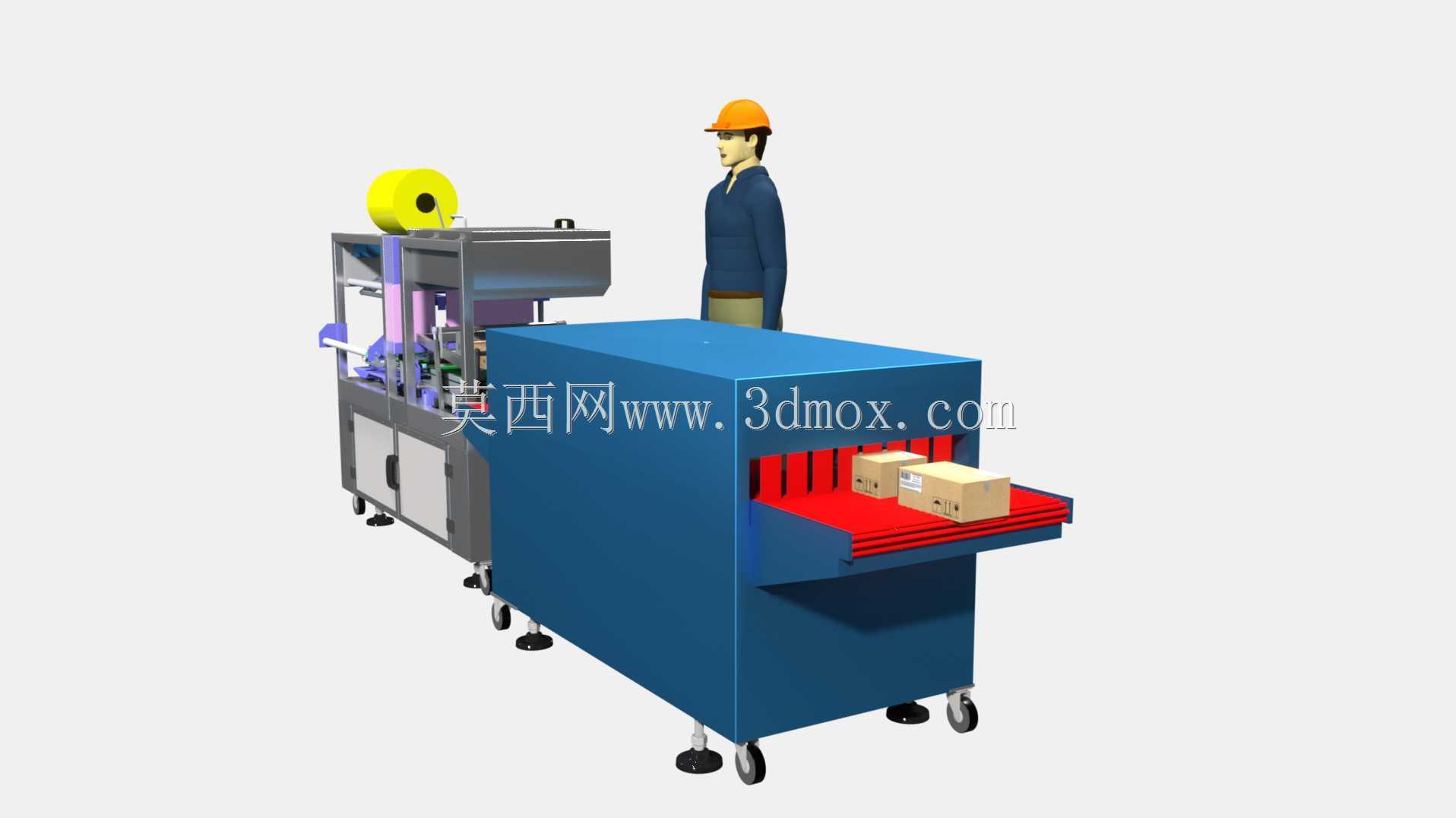

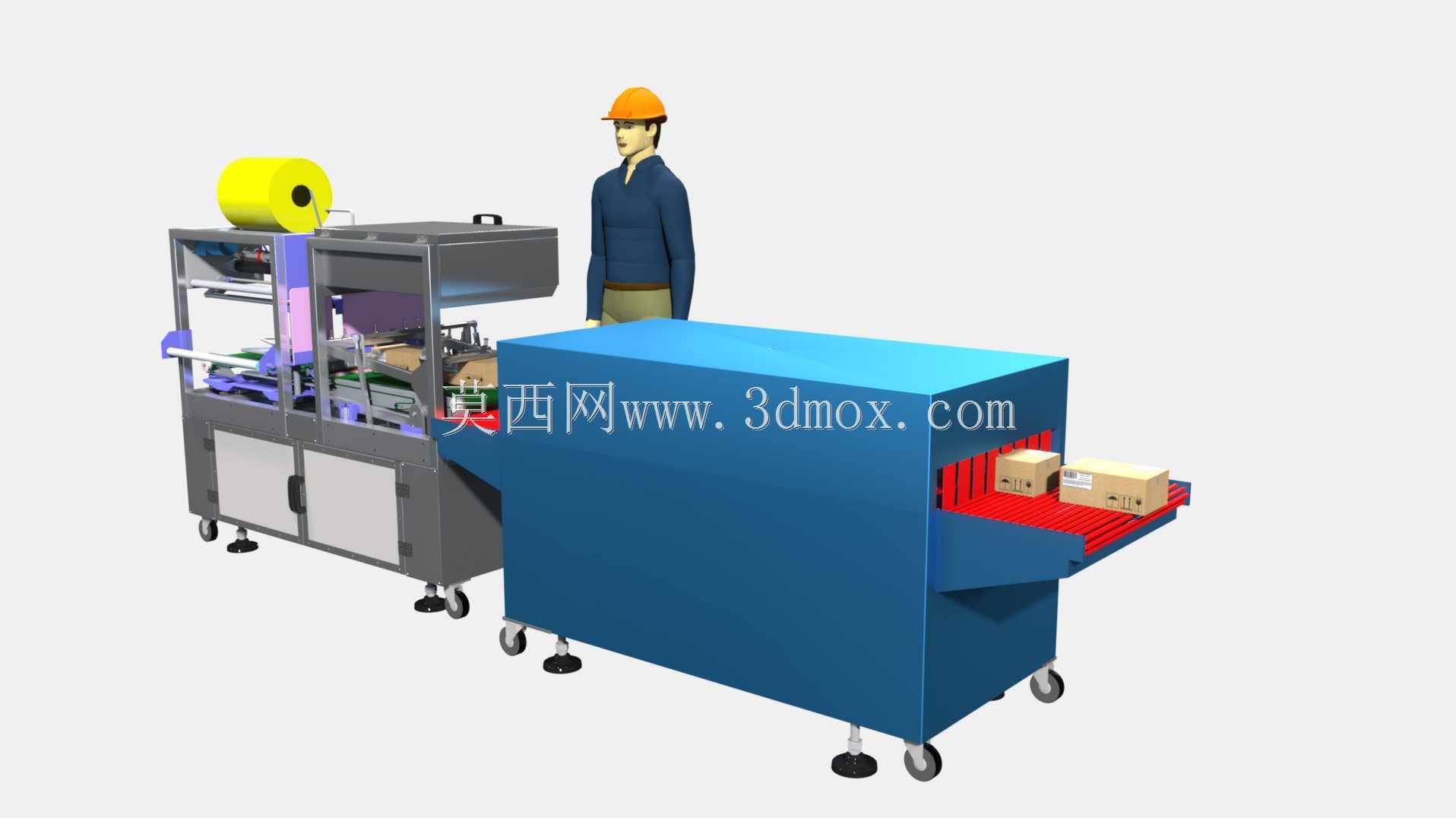

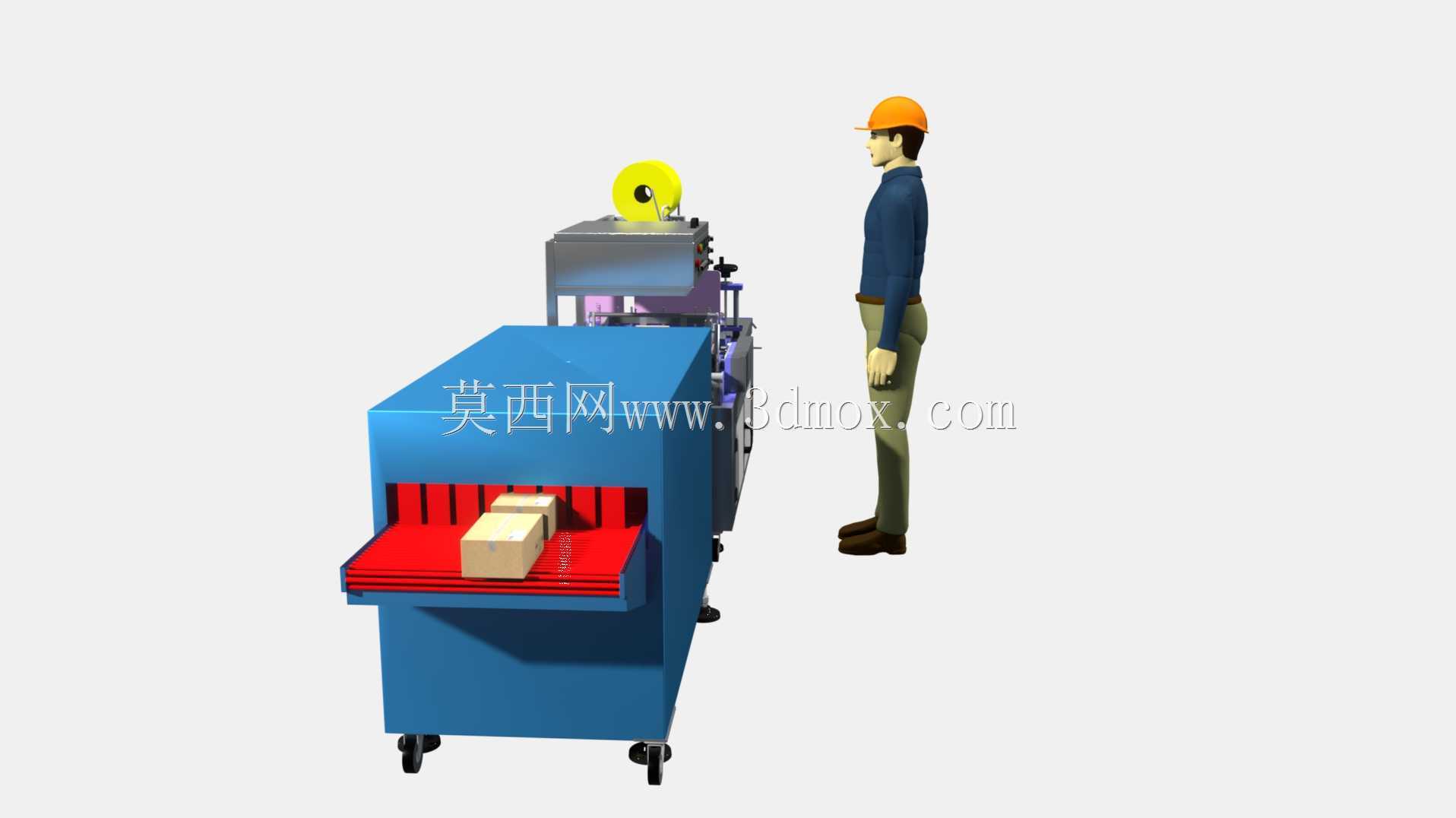

全自动热收缩膜包装设备三维结构

　　这套三维结构还原的是量产型全自动边封热收缩包装设备，目前广泛应用于食品日化、五金汽配、电子元器件、书刊印刷等行业的后端包装工序，主要完成单件或集合产品的热缩膜裹包作业，通过外层PE或POF热缩膜受热收缩的特性，实现产品的防尘、防潮、防刮蹭防护，同时提升外包装的规整度，适配后端仓储码垛与物流运输的防护需求。

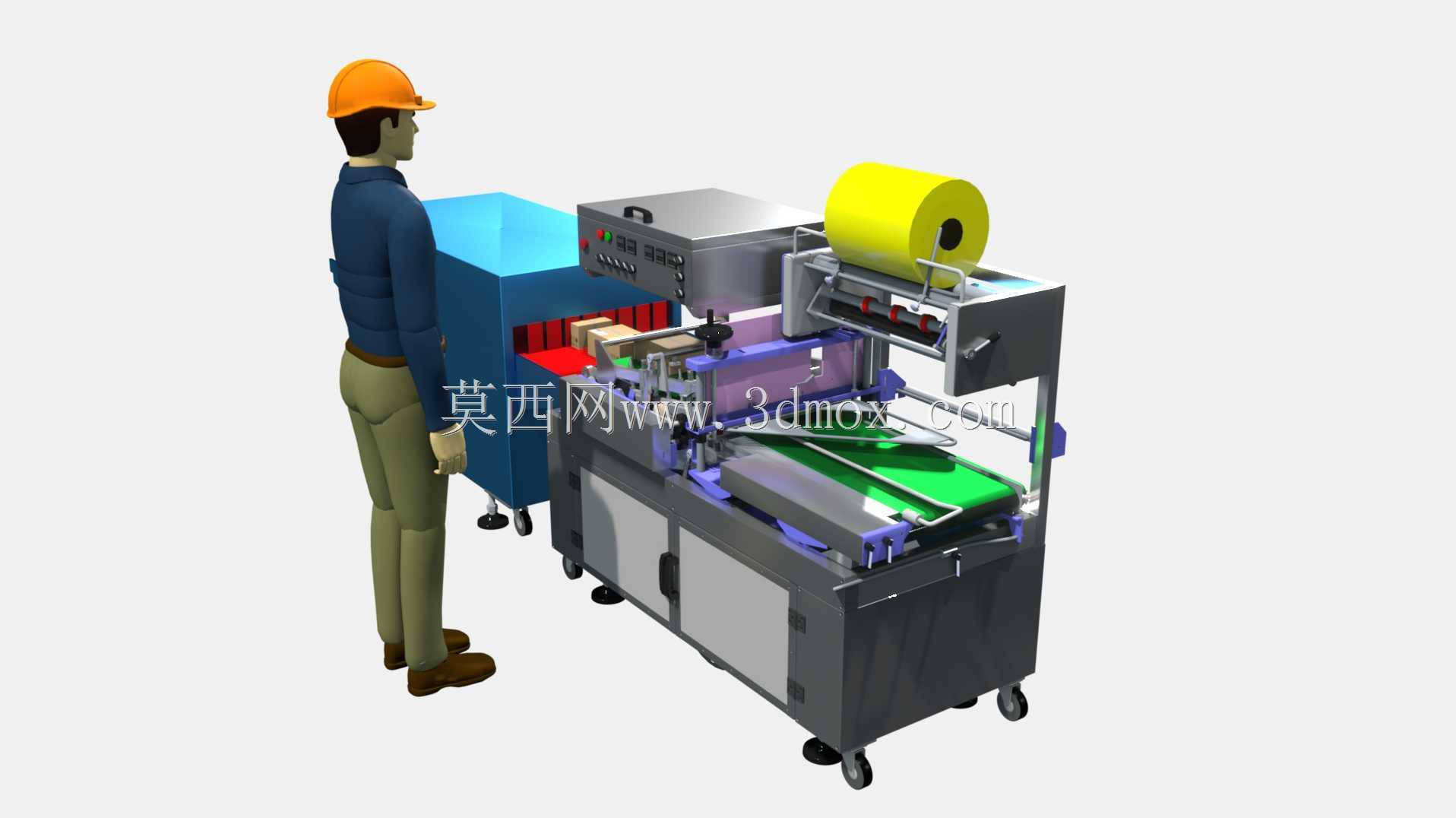

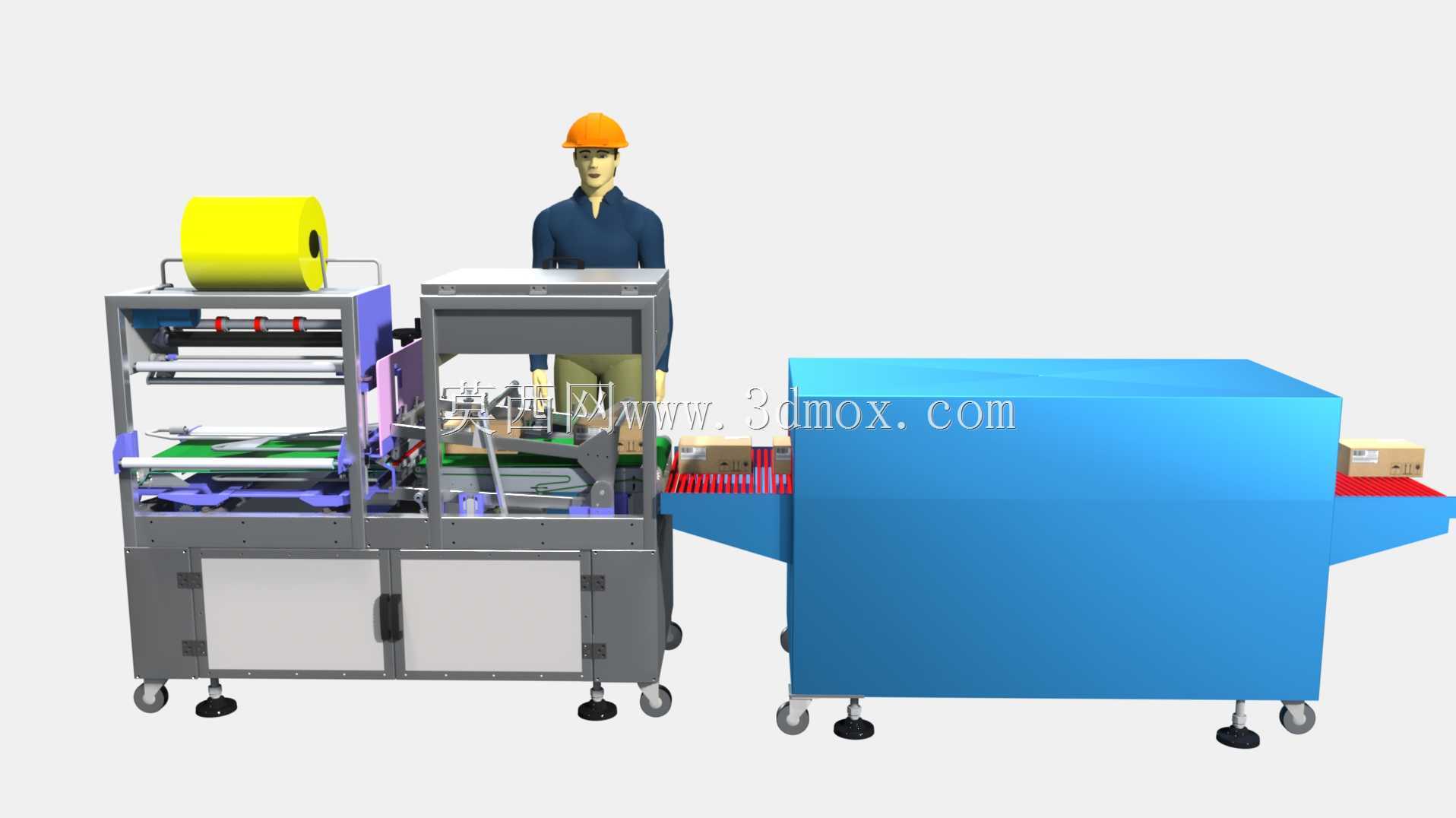

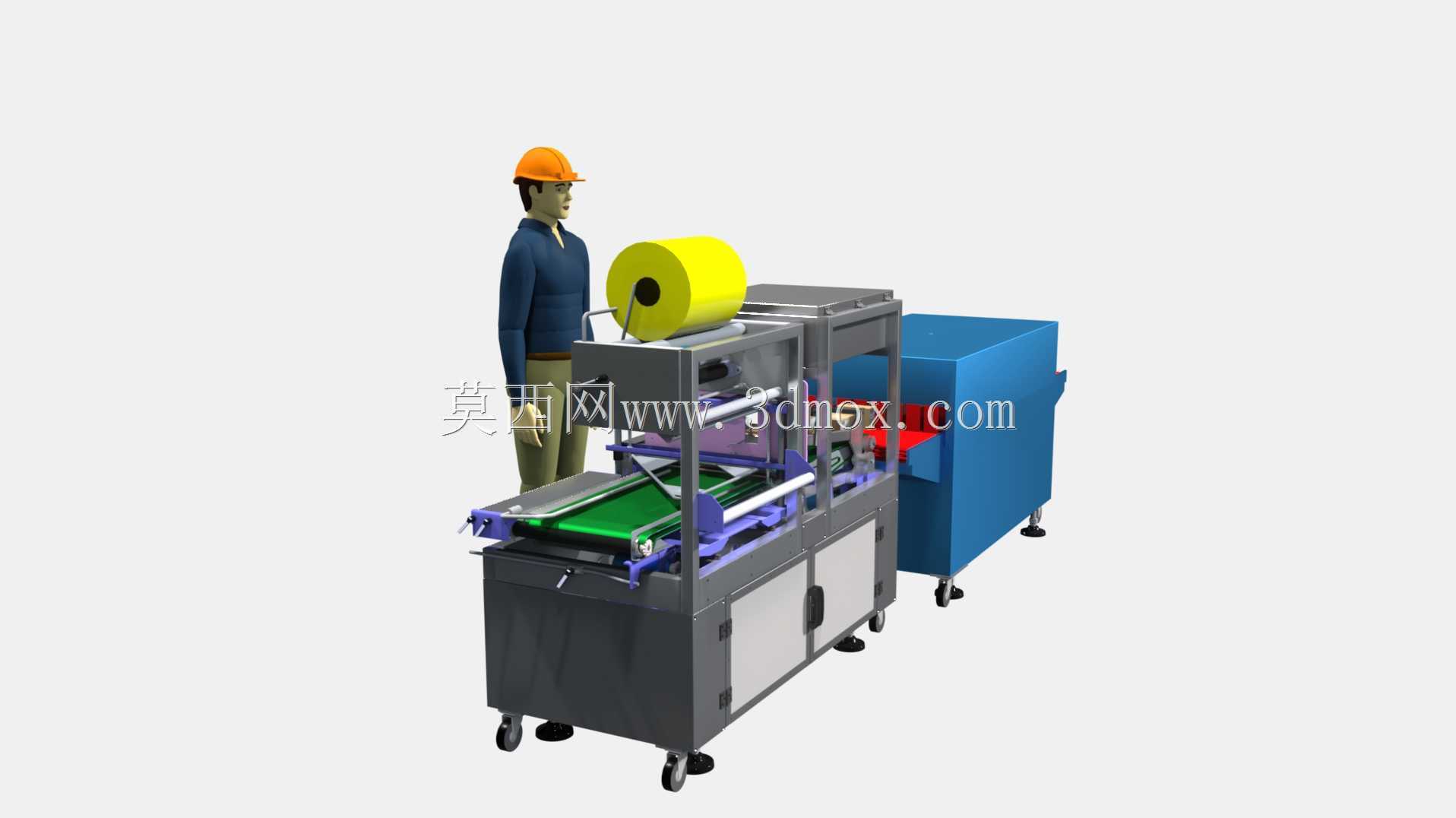

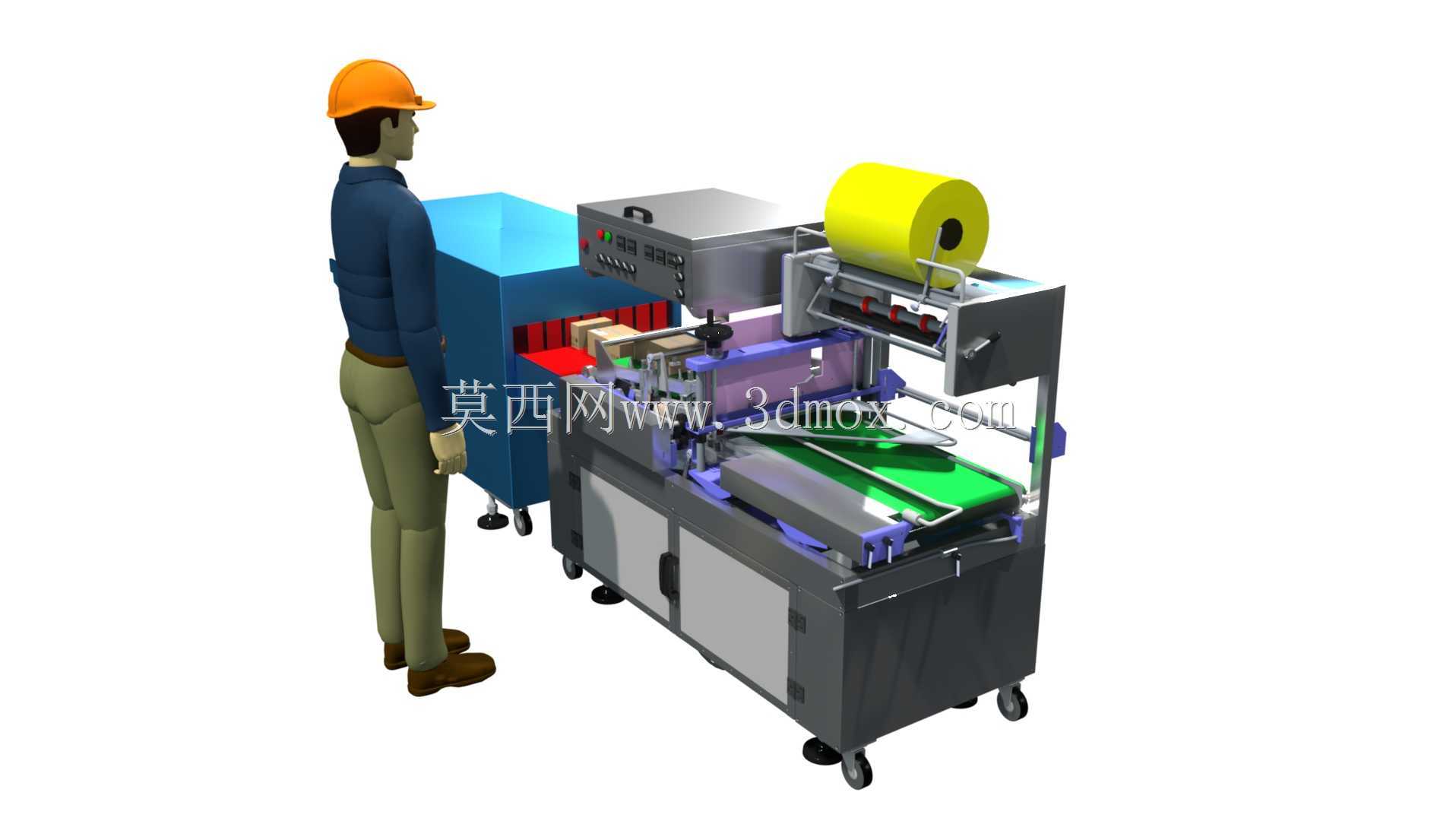

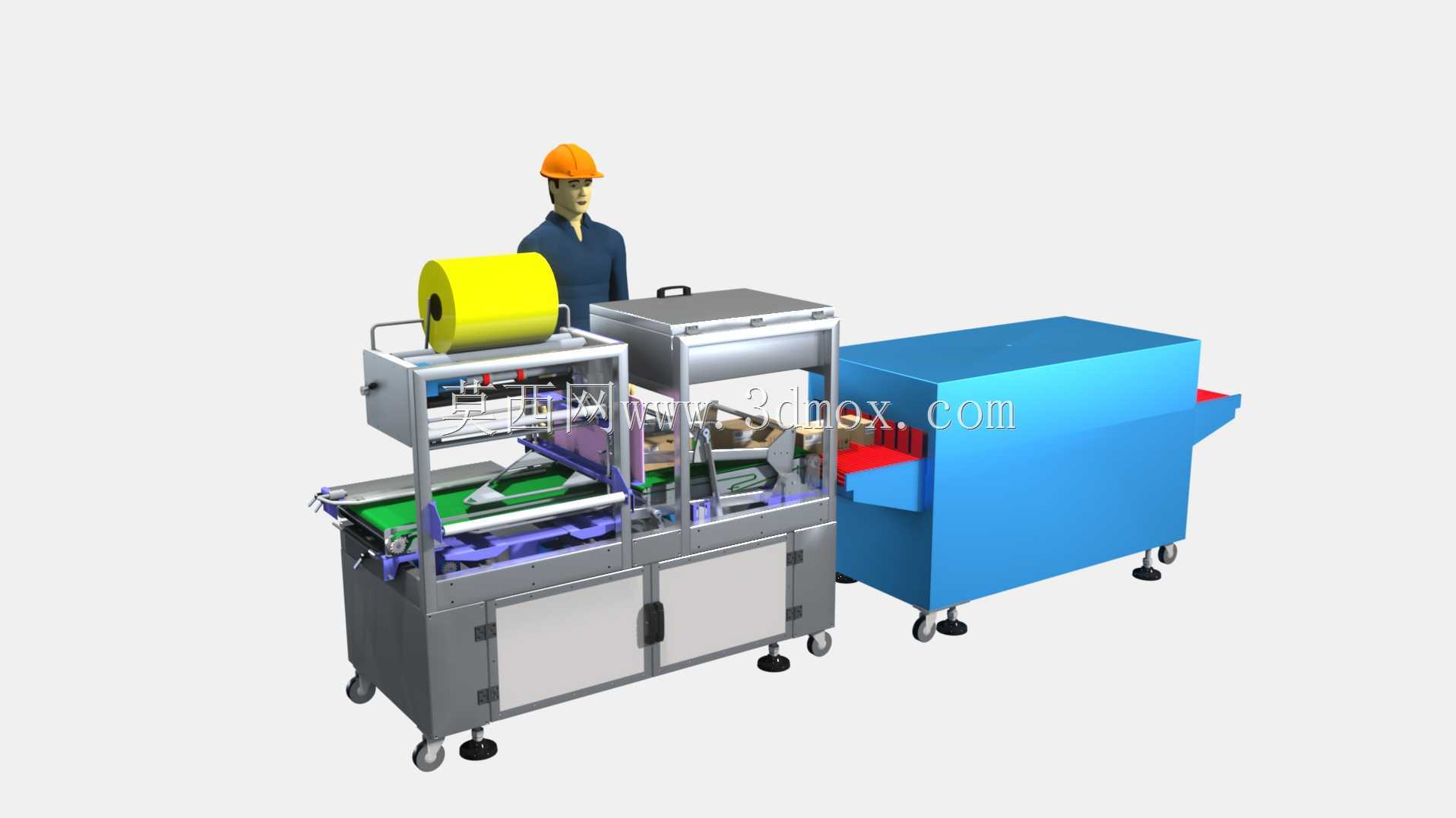

　　从结构布局来看，设备采用分体式集成设计，前段为进料输送工位，搭配可调式侧边导向栏，可根据待包装产品的宽度快速调节导向间距，无需额外工具即可完成不同规格产品的换型适配，输送辊面采用防滑耐磨材质，避免进料过程中产品偏移导致封切错位。中部核心区集成了封切机构与膜料放卷架，放卷架采用阻尼式张力控制结构，可适配不同厚度的热缩膜卷，膜卷最大承重可满足常规8小时连续生产的料卷更换周期，减少换料停机频次；封切刀组采用恒温加热结构，刀面温度均匀性控制在±5℃范围内，封切边平整无拉丝，不会出现膜料粘连或封边不牢的问题，刀组配备安全防护挡板，避免调试过程中误触造成安全隐患。设备下部为电气控制与机架集成舱，机架采用方管焊接结构，整体做喷塑防锈处理，底部配备可调式脚轮与支撑脚杯，既可以方便设备在车间内移位调整，也可以在固定安装时调平设备，保证输送面水平度偏差不超过1mm/m，避免产品输送过程中跑偏。

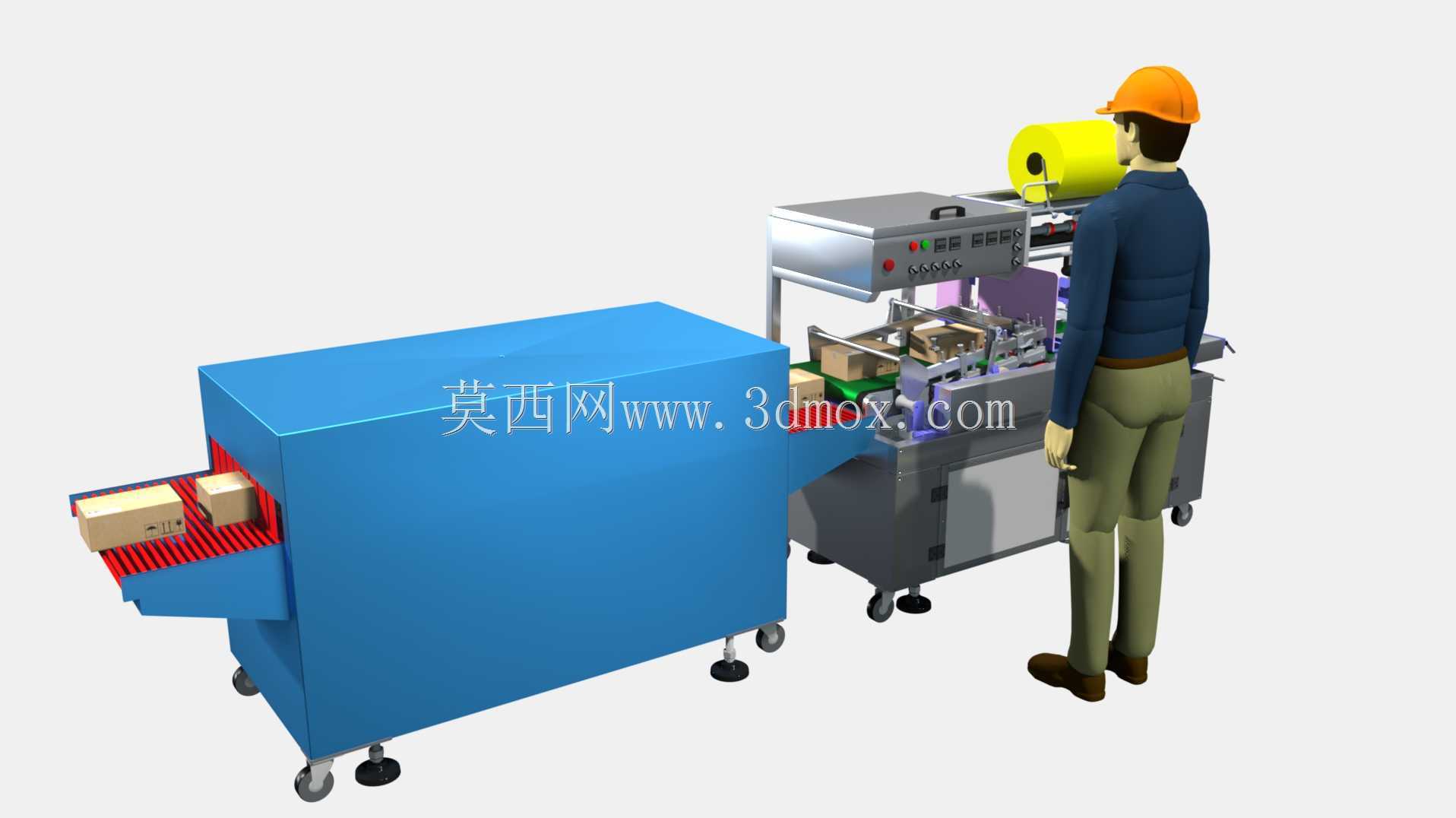

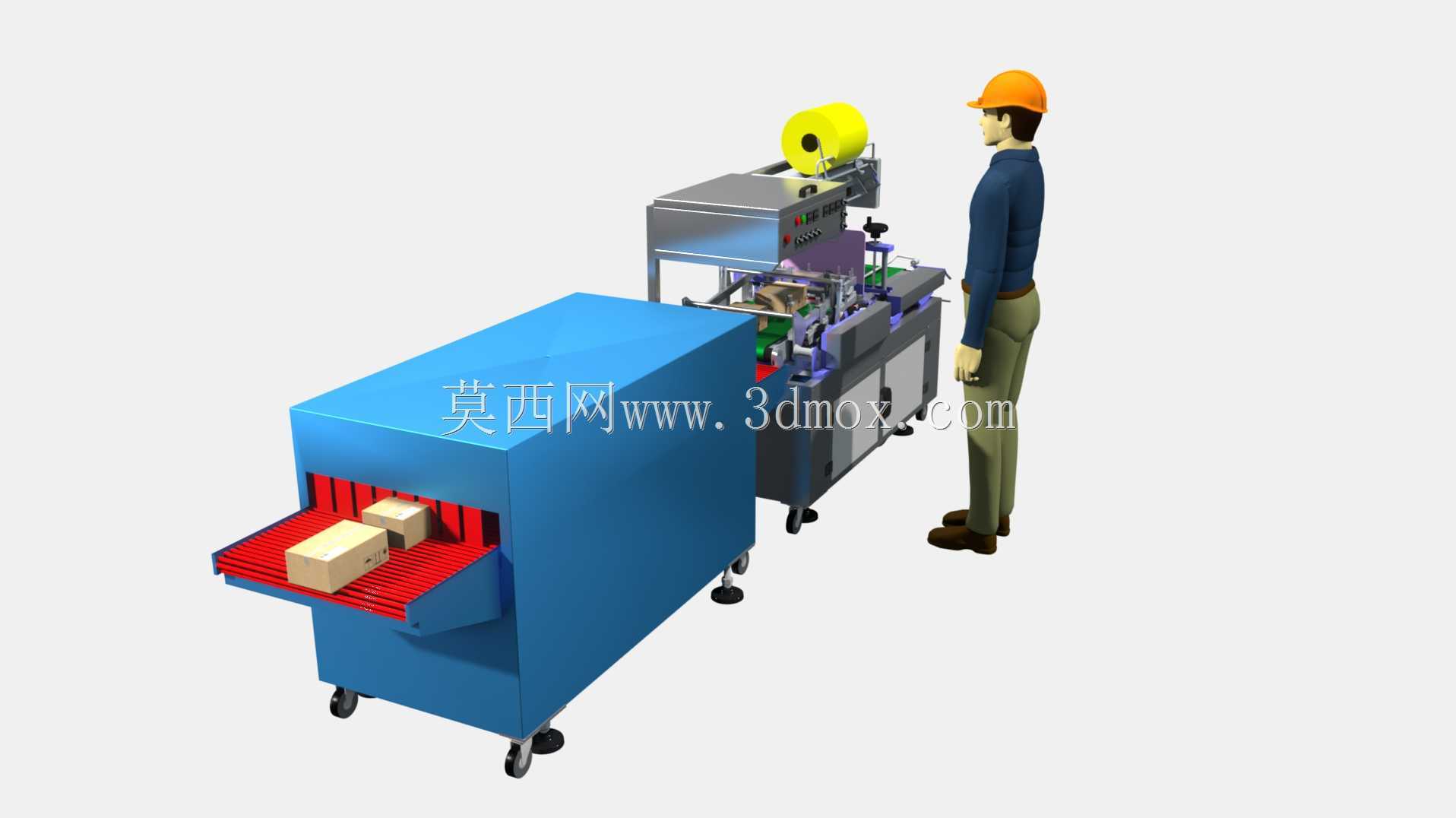

　　设计过程中充分考虑了设备的安装边界与车间适配性，整机长度控制在常规流水线对接的合理范围内，进料高度可与前端生产线的出料高度匹配调节，调节范围覆盖650mm-850mm，适配多数轻工业生产线的出料高度标准；设备侧面预留了电气检修门，内部电气元件采用导轨式安装，接线排布预留检修余量，日常维护时无需拆解主体结构即可完成元件更换与线路排查。热收缩炉道部分采用热风循环结构，炉内温度分区可控，可根据膜料材质与收缩需求调整各温区温度与输送速度，保证膜面收缩均匀无褶皱，不会出现局部过热烫坏膜面或温度不足收缩不紧的问题，炉道出口配备自然冷却段，避免刚完成收缩的产品膜面未定型出现粘连。

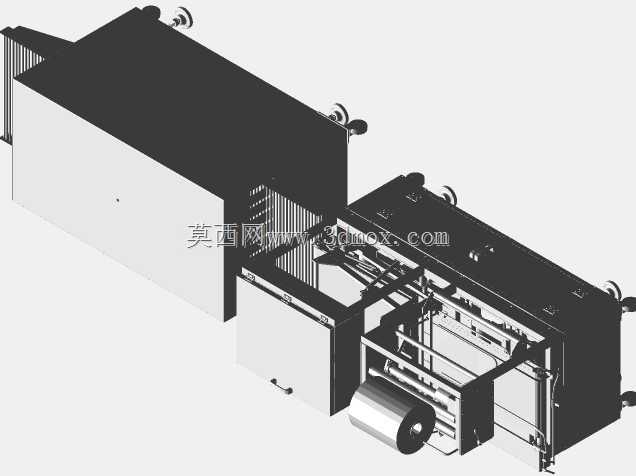

　　整套结构的建模还原度覆盖了设备的所有运动副与执行机构，包括膜料牵引辊的同步带传动结构、封切刀组的升降导向结构、输送线的链轮传动结构，可直接用于设备的方案展示、结构优化参考，也可作为包装流水线布局仿真的设备单元使用，建模时对所有运动部件的干涉情况做了预校验，各机构运动行程内无结构干涉，符合实际设备的运动逻辑。
