工业栈板自动缠膜包装工作站

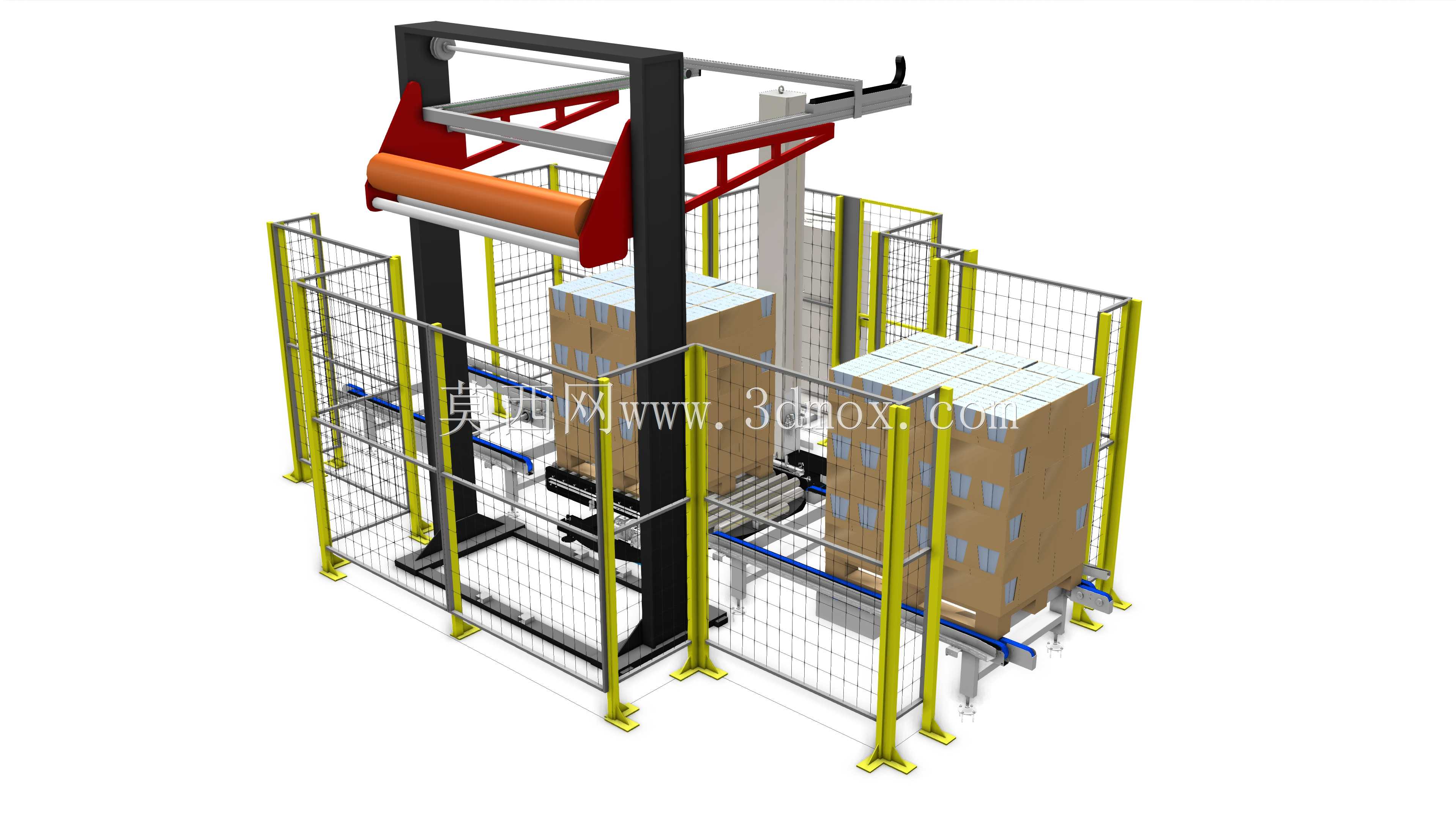

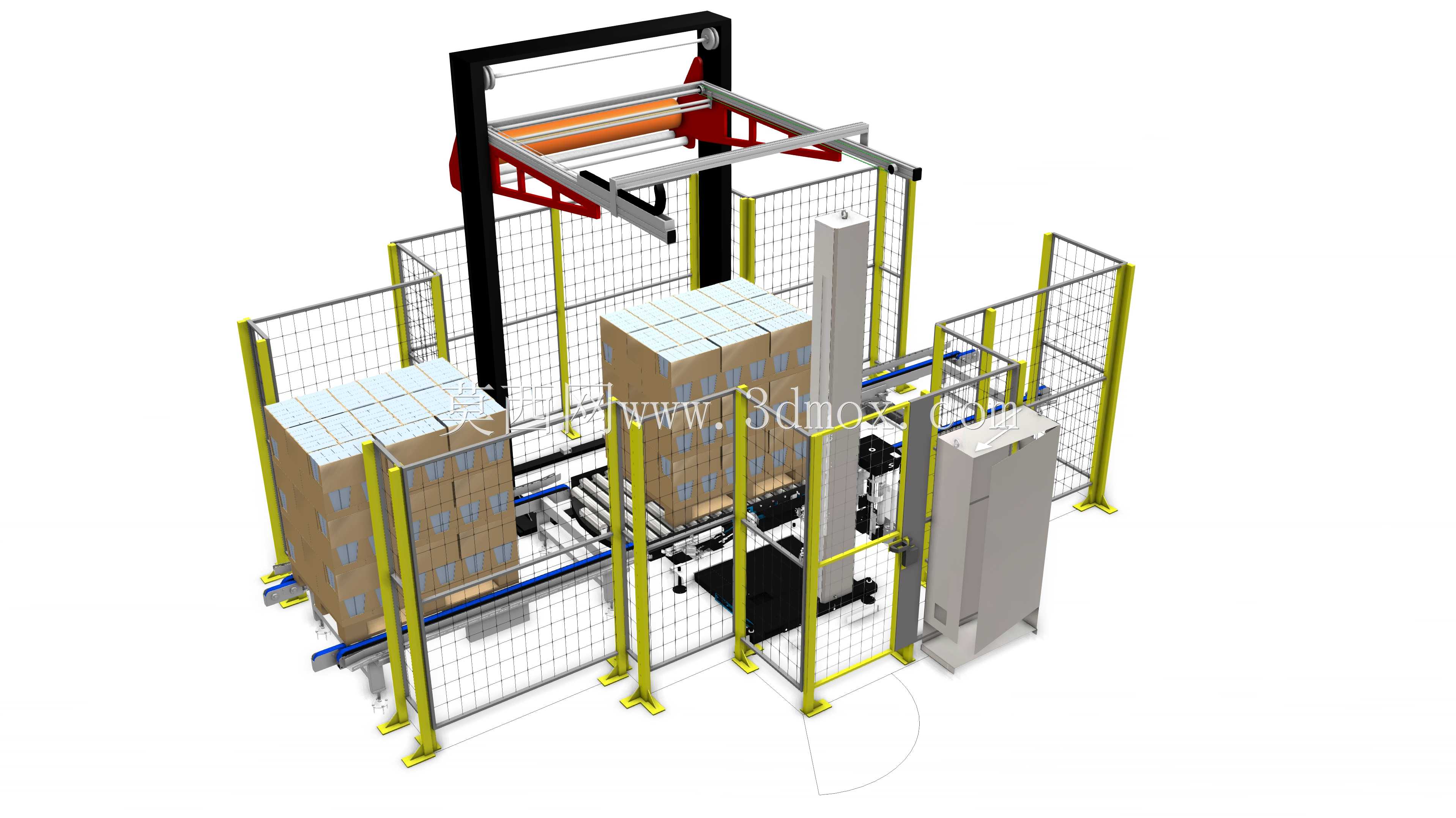

　　这套栈板缠膜包装设备主要面向成品仓储出库前的整垛货物裹包工序，常见于快消品仓储、家电制造成品仓、化工原料成品转运环节，用来替代人工手持缠绕膜绕垛作业，解决人工缠膜拉力不均、膜材损耗大、垛型边角防护不到位的痛点。设备整体采用龙门架跨线布局，架体横跨在动力滚筒输送线正上方，不需要额外占用车间横向通道空间，安装时只需要匹配现有输送线的预留工位段即可，架体支腿通过膨胀螺栓固定在地面，支腿外侧预留800mm的检修通道，方便日常更换膜卷、维护升降导轨。设备外围配置整体式网格安全围栏，围栏高度2000mm，采用4040铝型材做框架，内嵌镀锌钢丝网，围栏在输送线进出端配置安全光栅，人员误入作业区域时设备会立即触发急停，避免缠膜机构运动造成磕碰伤害。

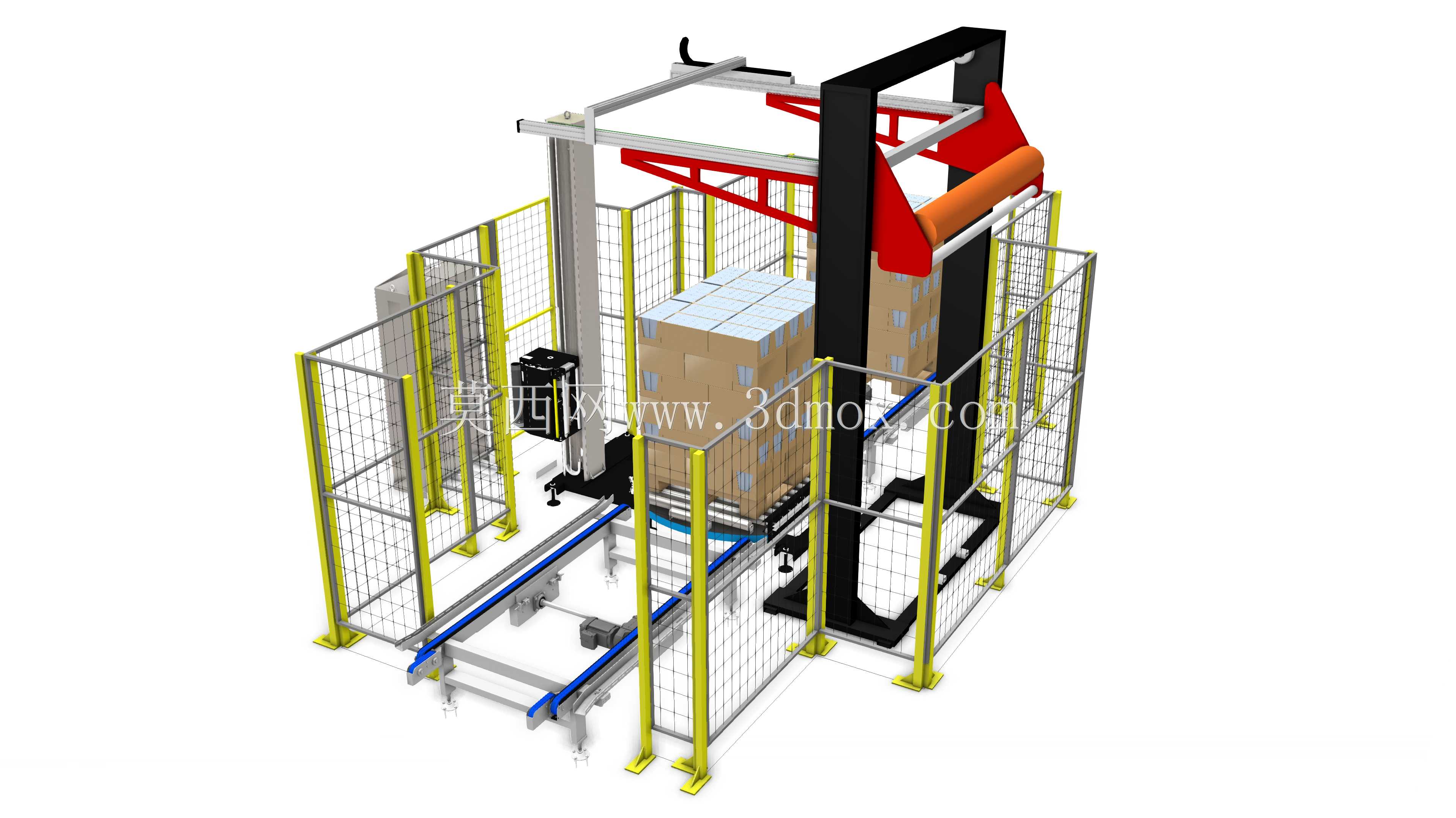

　　龙门架上搭载可沿横梁水平移动的缠膜模组，模组自带膜卷张紧机构，可根据栈板货物的堆叠高度自动调整缠膜起始位置，升降行程覆盖1200mm到1800mm的常规整垛货物高度，适配市面上主流的12001000mm、11001100mm标准工业栈板。缠膜作业时，输送线将整垛货物输送到工位中心后自动定位，龙门架上的压顶机构先下行压住垛顶，避免缠膜过程中顶层货物偏移散落，随后缠膜模组带着拉伸膜沿栈板四周做环绕运动，膜卷的输出拉力可根据货物特性调整，对于纸箱类软包装货物调低拉力避免压损纸箱，对于硬质整箱货物可适当调高拉力，减少膜材使用量。缠膜过程中可自动设置膜层重叠率，栈板底部位置自动多缠2-3圈，保证整垛货物和栈板绑定牢固，

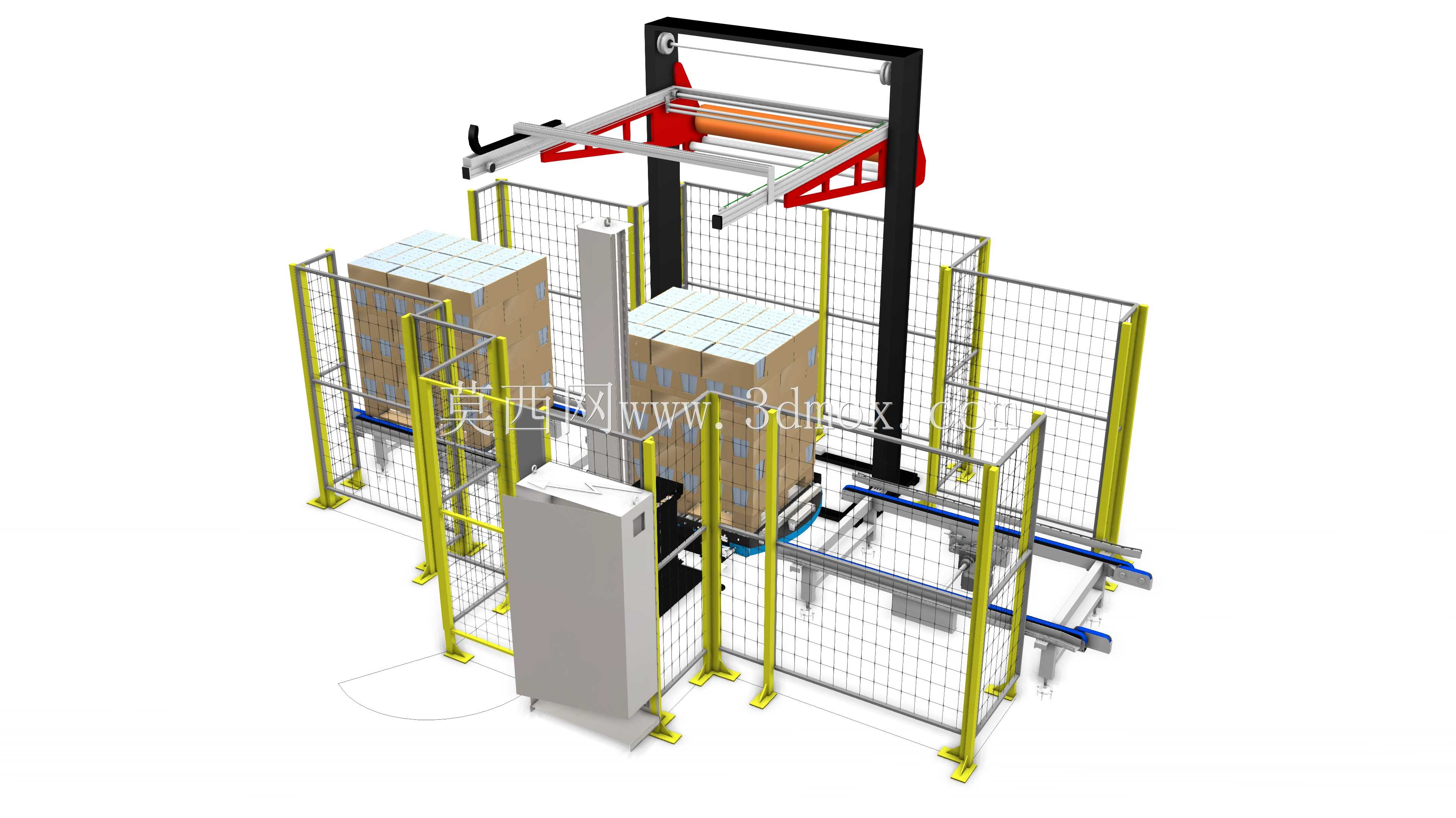

　　避免转运过程中货物从栈板滑落。设备侧面独立布置电气控制柜，柜内预留PLC扩展接口，可直接对接工厂WMS仓储系统，实现缠膜工位和前后输送线、AGV接驳位的信号联动，不需要人工额外操作按钮，整垛货物缠膜完成后输送线自动启动，将货物输送到下一码垛或者出库工位。整套模型的结构细节还原度较高，包含了输送线的滚筒排布、龙门架的导轨滑块结构、安全围栏的安装固定方式、膜卷的装夹结构，可直接作为同类包装工位的方案布局参考，也可用于非标设备设计时的结构选型参照，建模时已经考虑了各运动部件的干涉避让，缠膜模组的移动行程、压顶机构的升降范围都预留了足够的安全余量，实际落地时只需要根据现场栈板尺寸微调行程参数即可。
