手动螺旋压紧式夹钳工装结构设计

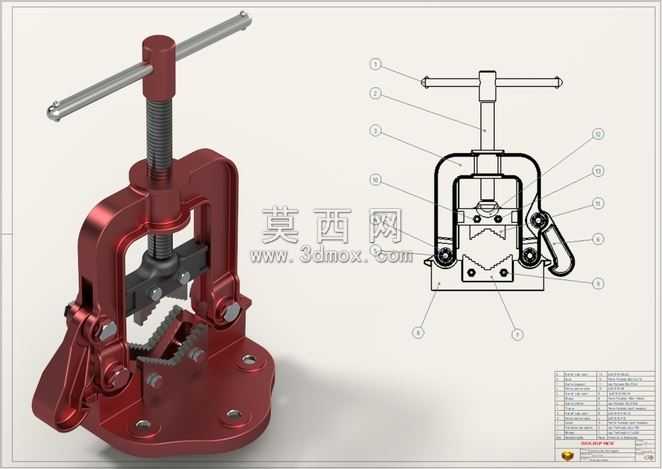

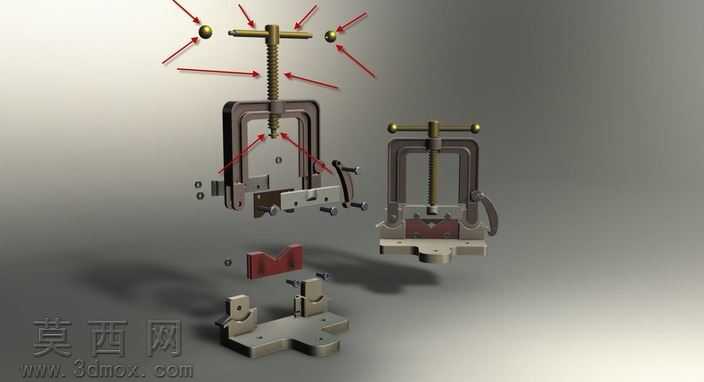

本作品为手动螺旋压紧式夹钳的三维结构设计，整体采用三维建模软件完成全参数化零件构建与总装配合，完整还原了夹钳从零件拆分到装配成型的全流程结构。建模阶段首先对夹钳的核心功能部件进行逐一拆解绘制：C型钳身作为主体承载结构，建模时严格遵循力学承载的壁厚设计要求，通过拉伸、切除、圆角等基础特征完成一体式框架构建，保证钳身开口尺寸与夹持行程的匹配合理性；顶部的T型转动手柄采用回转类特征建模，手柄两端的防滑球头做了曲面过渡处理，既保证手动操作时的握持舒适度，也避免棱角带来的操作安全隐患；核心传动螺杆采用梯形螺纹特征建模，精准还原螺纹的牙型角、导程参数，保证螺杆与钳身顶部螺纹孔的配合精度，实现转动手柄时螺杆的平稳升降传动。夹持工作模块分为固定钳口与活动压块两部分，活动压块与螺杆底端采用铰接式配合设计，建模时预留了铰接销轴的装配间隙，保证压块可随工件表面角度自适应微调，避免刚性压紧对工件表面造成压伤；配套的可更换V型钳口、平型钳口附件采用独立零件建模，通过定位槽与钳身底座实现快换配合，可适配不同外形的工件夹持需求。渲染阶段采用金属材质为主的材质方案：钳身、螺杆、手柄等金属部件赋予磨砂合金钢材质，调整材质的粗糙度、金属度参数还原金属件的哑光质感，边缘处做轻微的磨损做旧效果提升真实感；钳口的防滑垫片赋予硬质橡胶材质，通过凹凸贴图模拟垫片表面的防滑齿纹理，增强视觉层次感。场景布光采用三点布光方案，主光源从斜上方45度投射，突出夹钳的结构轮廓与装配关系，辅助光源补全暗部细节避免结构阴影过黑，环境光采用柔和的HDR环境贴图，让金属表面的反射更自然真实。设计思路围绕手动工装的实用性展开，整体结构无复杂传动部件，依靠螺旋副的自锁特性保证夹持后的稳定性，无需额外动力源即可完成工件的压紧固定，可广泛应用于小型工件的钳工加工、装配定位、粘接固定等场景，零件拆分设计充分考虑了加工工艺性，所有金属零件均可通过常规铣削、车削工艺完成加工，降低了工装的制造成本，装配关系清晰明了，也便于后期的维护与易损件更换。
