带链条组合式滑轮结构三维设计

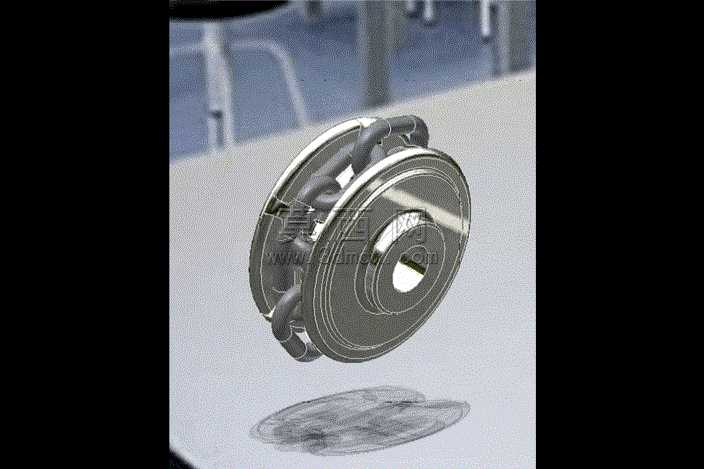

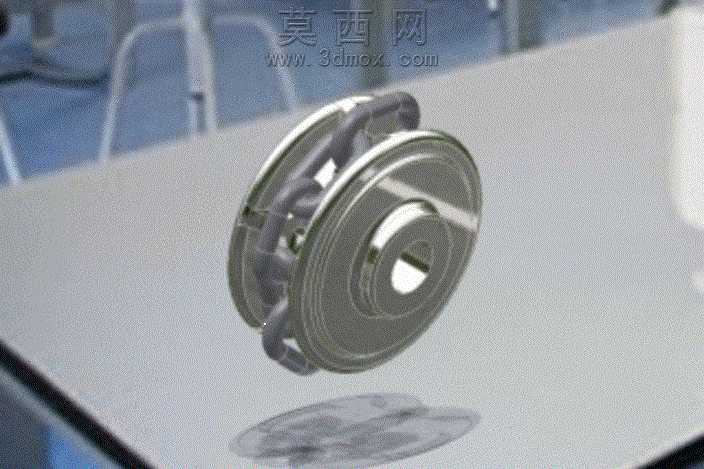

本作品为滑轮与配套链接链条的组合式三维结构设计，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先绘制滑轮轮体的旋转截面草图，通过旋转凸台命令生成带轮槽的基础轮体，再对轮体中心的轴孔、端面减重凹槽、轮缘倒角细节进行逐一特征切除与修饰，保证轮体的回转体结构精度符合机械设计规范。针对与滑轮配合的链接链条，采用逐节链环建模后装配约束的方式完成，每节链环通过扫描特征生成闭合环形结构，对链环之间的铰接接触面做了公差适配的间隙预留，避免装配后出现运动干涉问题。渲染阶段采用金属材质球赋予整体构件，滑轮轮体设置为调质钢材质，调整材质的粗糙度、反射率参数模拟机加工金属的哑光金属质感，链条部分设置为热轧钢材质，适当提高表面粗糙度数值，还原链条使用过程中的磨砂金属质感，场景采用柔和的三点布光方案，主光源从斜上方45度投射，突出滑轮轮槽与链环铰接处的结构轮廓，辅光源补全暗部细节避免结构阴影过黑丢失细节，地面添加弱反射效果增强模型的空间立体感。结构设计上重点还原滑轮与链条的配合关系，轮槽的弧度尺寸与链环的接触弧面做了匹配设计，保证链条与滑轮啮合时的接触面积均匀，符合实际起重、牵引场景中滑轮链条的受力传递逻辑，建模过程中对所有配合面做了干涉检查，确保链环在滑轮槽内滑动时无卡滞、无穿模问题，整体模型的特征树逻辑清晰，所有尺寸均参考通用五金配件的行业标准设定，可直接用于结构演示、装配教学以及衍生设计的参考基础。
