地埋式12号弹药筒触发陷阱结构

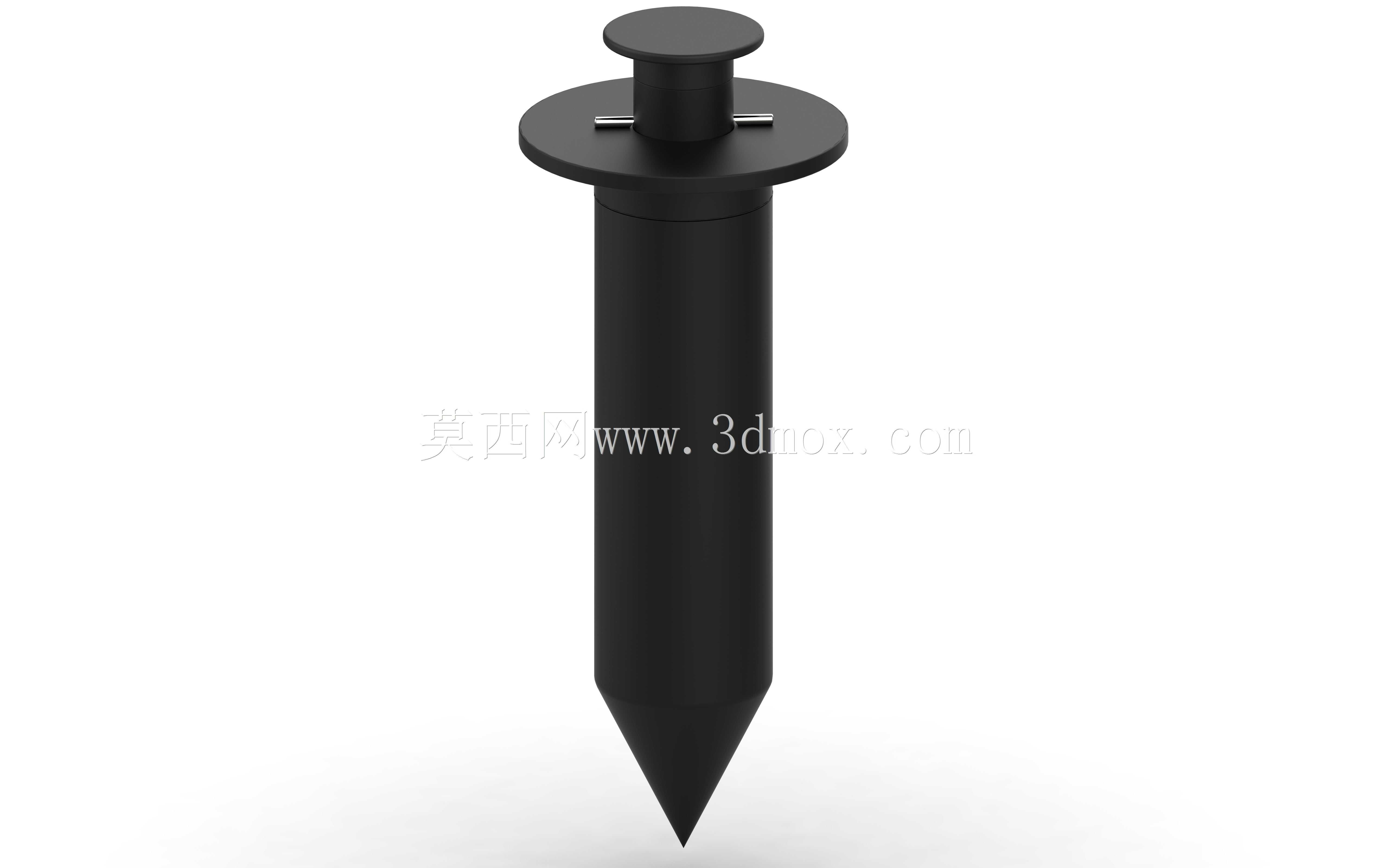

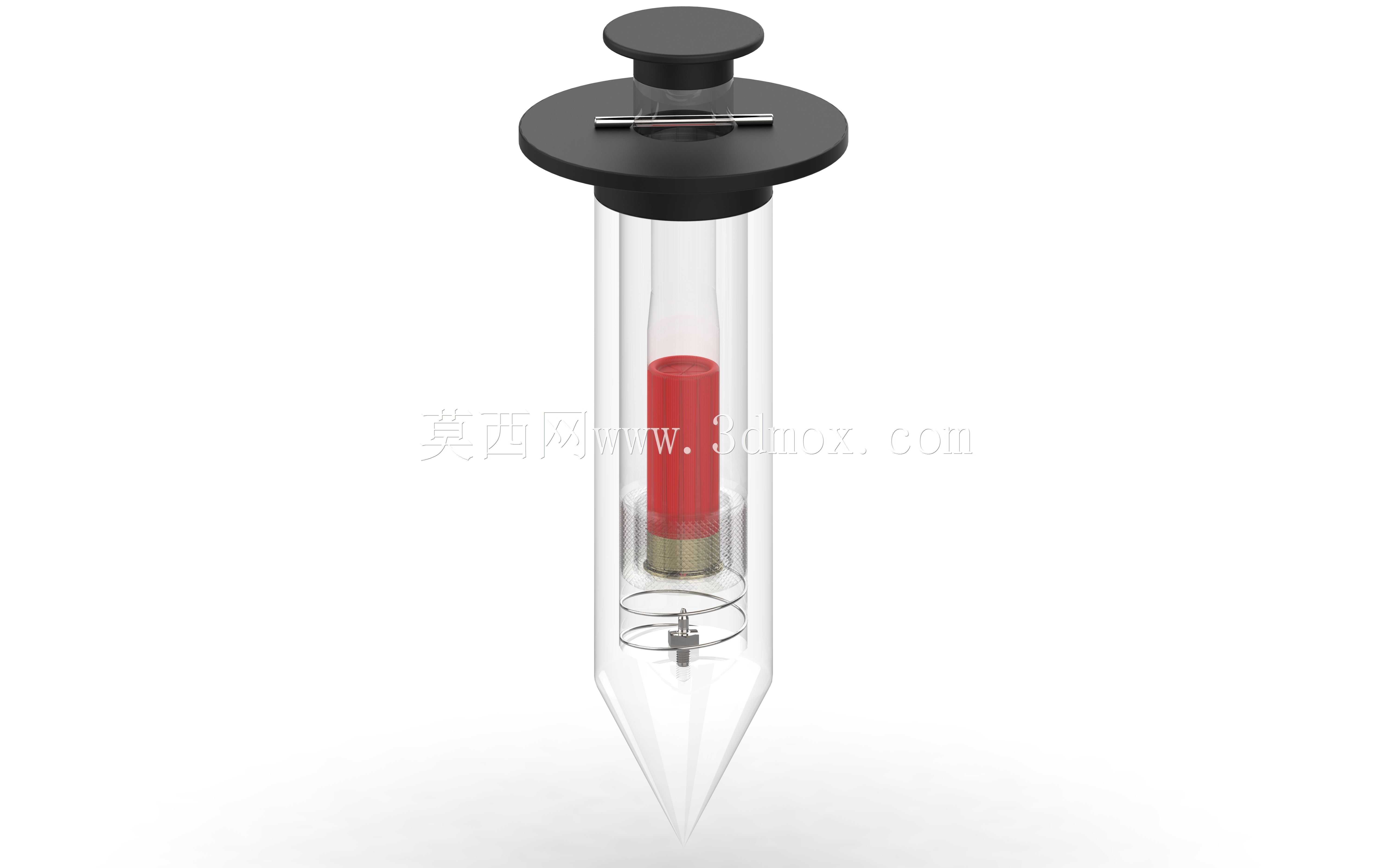

　　该结构为地埋布设的触发式穿刺装置，核心适配12号弹药筒作为触发动力源，整体采用轴对称回转体结构设计，主体为长锥形穿刺杆身，上部设置圆形承压法兰盘，顶端布置按压式触发帽与横向保险销结构。从实际布设场景来看，该装置需整体预埋于地表浅层，法兰盘上表面与地表齐平，依靠表层覆土或伪装物覆盖承压盘，当上方施加超过触发阈值的竖向压力时，触发帽下压解锁击发结构，带动下部锥形杆体快速向上穿刺，实现触发阻拦效果。设计阶段优先考虑了布设后的隐蔽性与触发可靠性，长锥形杆身采用等直径圆柱段加锐化锥尖的组合结构，圆柱段长度匹配常规预埋深度要求，锥尖角度经过反复校核，既保证穿刺过程的阻力最小化，又避免锥尖过脆在硬质土层中出现卷边、弯折问题。

　　上部法兰盘的直径尺寸经过多轮验证，既要保证足够的承压面积避免装置受侧向力倾斜，又要控制尺寸不会过大导致布设时开挖量增加，同时法兰盘下沿可作为布设时的深度定位基准，施工时将法兰盘抵靠在开挖坑的台阶面上，即可快速保证安装高度符合设计要求。顶端的触发帽采用大直径平顶设计，增大触发接触面积，避免局部压力不足导致的触发失效，横向保险销贯穿触发帽与主体基座，在布设完成前可锁定触发结构，防止运输、埋设过程中出现误触发。整体结构无多余外露零部件，所有活动部件均内置在主体外壳内部，可适应潮湿、覆土掩埋的复杂工况，避免泥沙进入活动间隙导致触发卡滞。从结构建模角度来看，该零件所有特征均为回转类结构加少量横向孔位、切槽特征，建模时优先采用旋转凸台生成主体轮廓，再通过拉伸切除完成保险销孔、触发限位槽的加工特征还原，各配合面的公差预留需考虑野外工况的泥沙附着影响，活动间隙略大于常规室内机械结构，保证长期掩埋后仍可可靠触发。
