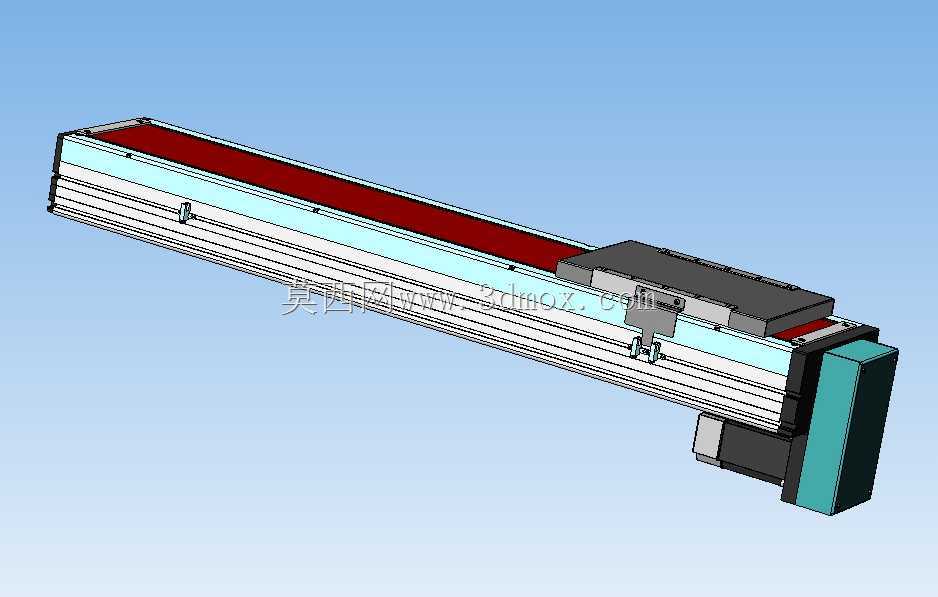

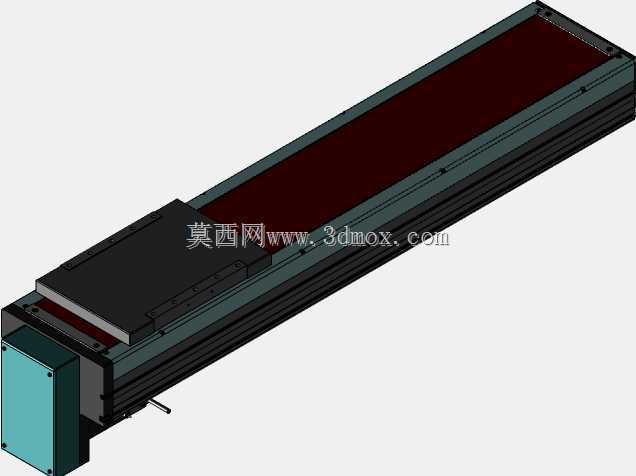

七百毫米行程底部驱动线性滑台模组

　　这款线性传动模组采用底部电机直连驱动布局，有效行程覆盖700mm区间，在3C电子装配、光伏组件排版、小型工件上下料等需要长距离精准直线移位的工位中适配性极强。不同于侧装或上置电机的同行程滑台，底部驱动的结构设计能大幅压缩模组安装时的侧向占用空间，在排布多轴联动的桁架机械手、多工位并行移栽机构时，可有效缩小设备整体幅面，减少机架型材的用料成本。

　　从结构设计逻辑来看，模组本体采用铝型材作为基座承载主体，内置滚珠丝杠作为传动核心，配合两侧平行布置的直线导轨承担负载与导向作用，滑座上预留的多组安装螺纹孔可直接适配不同规格的气动夹爪、真空吸盘、视觉检测相机等执行元件，无需额外加装转接板即可完成末端执行件的固定。模组两端设置的硬限位块可在电气限位失效时提供机械防护，避免滑座超程脱出造成设备损坏，侧面预留的传感器安装槽可根据工位实际需求，在行程任意位置加装原点、正负限位开关，适配不同PLC控制系统的信号采集需求。

　　在安装边界层面，模组整体截面尺寸紧凑，安装时仅需在基座底部对应位置加工沉头孔即可完成与设备机架的固定，无需复杂的调校工装，配合千分表即可在半小时内完成单根模组的安装找平，平行度误差可控制在每米0.05mm以内，满足绝大多数精密装配场景的精度要求。底部安装的伺服电机通过联轴器与丝杠直连，传动间隙小，高速运行时的振动幅度远低于同步带驱动的同规格滑台，在需要频繁启停、定位精度要求在±0.02mm以内的点胶、锁螺丝、检测工位中，能长期保持运行稳定性，减少日常维护的频次。滑座上部的防尘钢带可完全覆盖内部传动腔，在有少量粉尘、切削液飞溅的机加工上下料场景中，也能有效阻挡杂质进入导轨与丝杠接触面，延长核心传动部件的使用寿命。
