1比3比例Gee Bee R3遥控航模结构设计

项目分类:飞机 发布时间:2023-11-23 ID:715502
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计
  • 1比3比例Gee Bee R3遥控航模结构设计

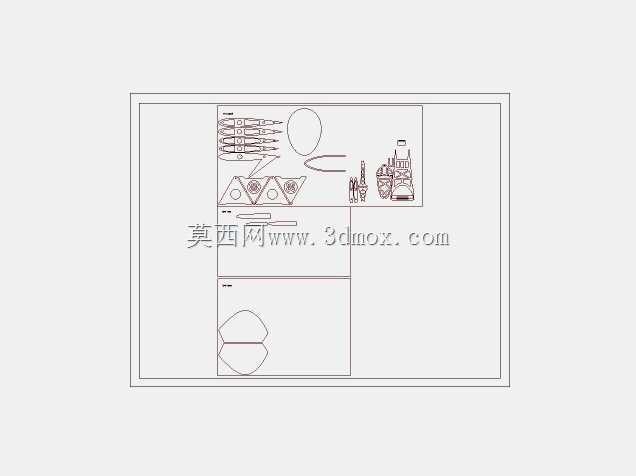

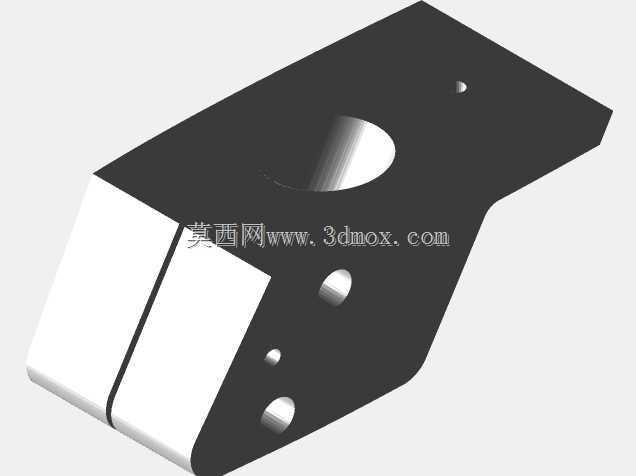

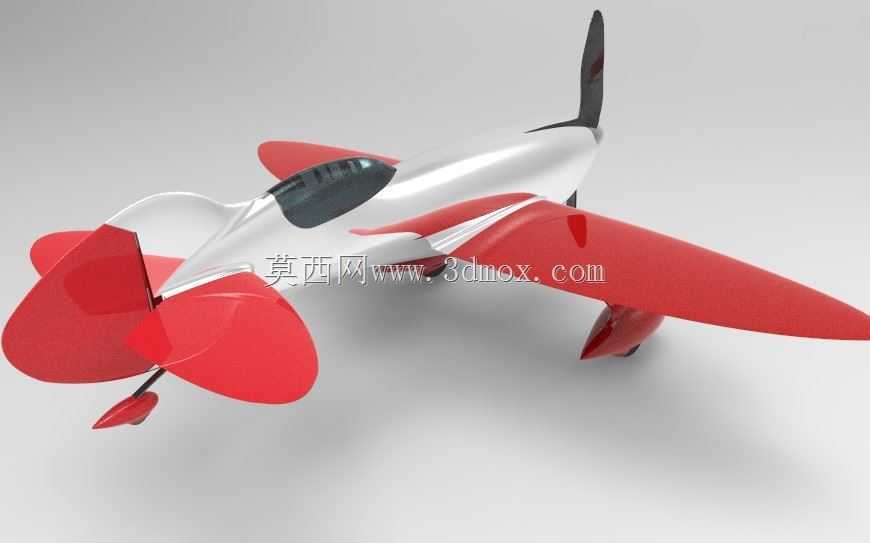

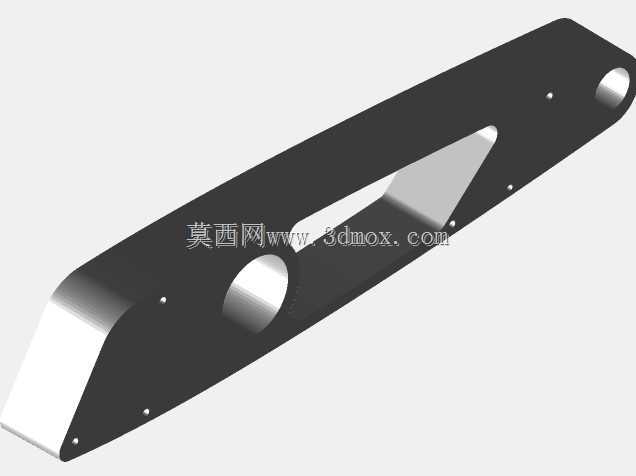

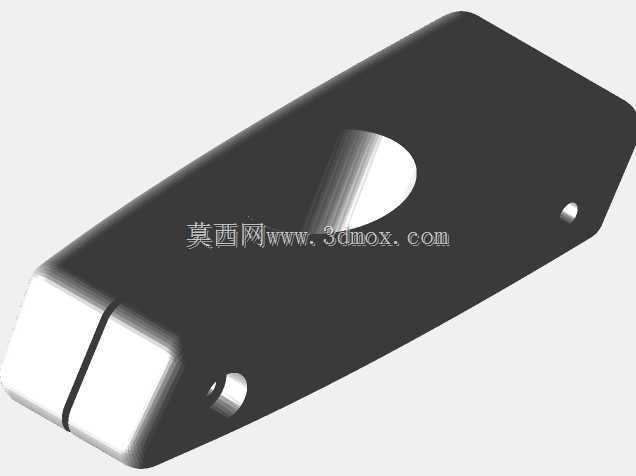

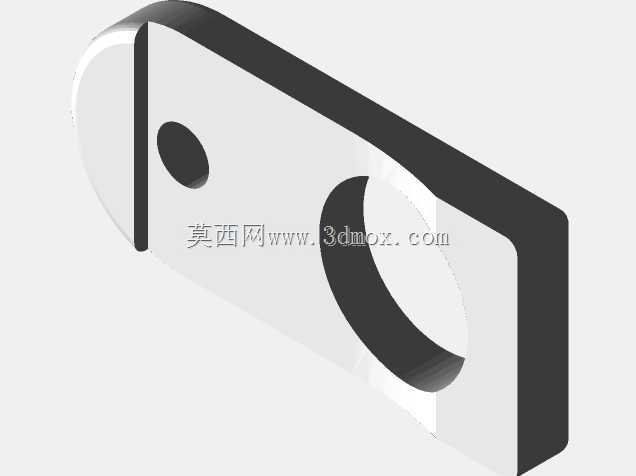

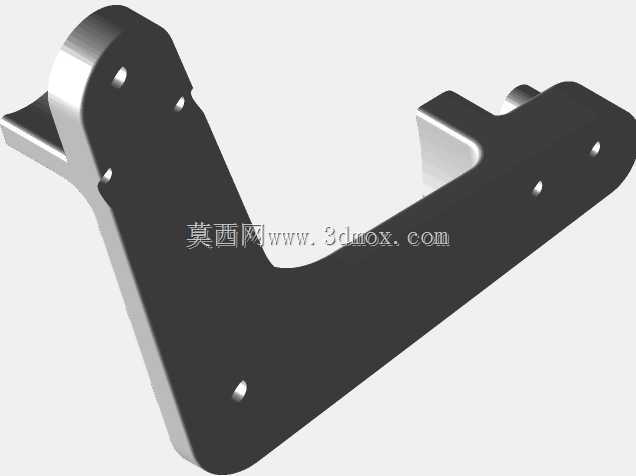

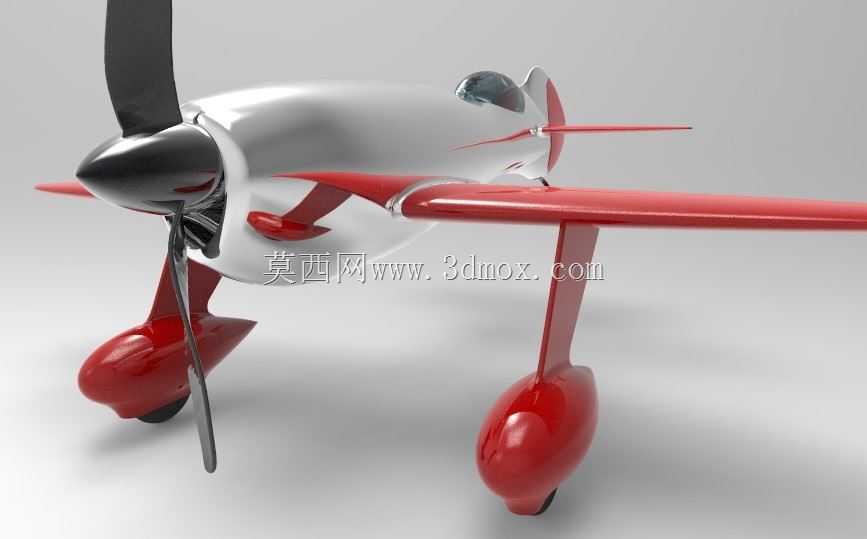

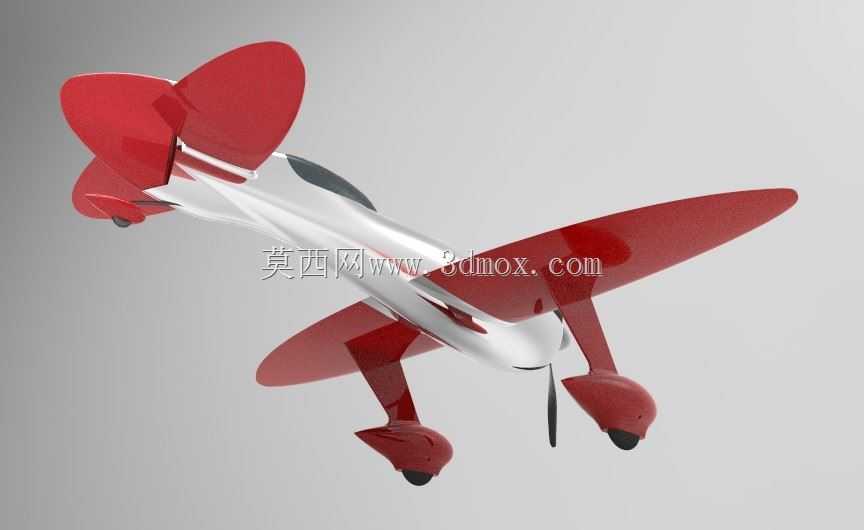

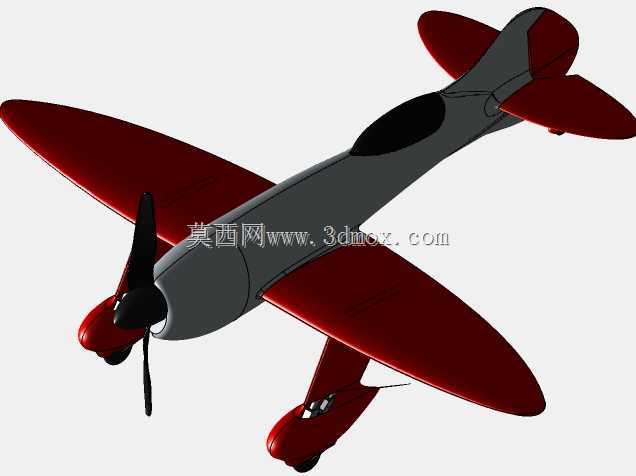

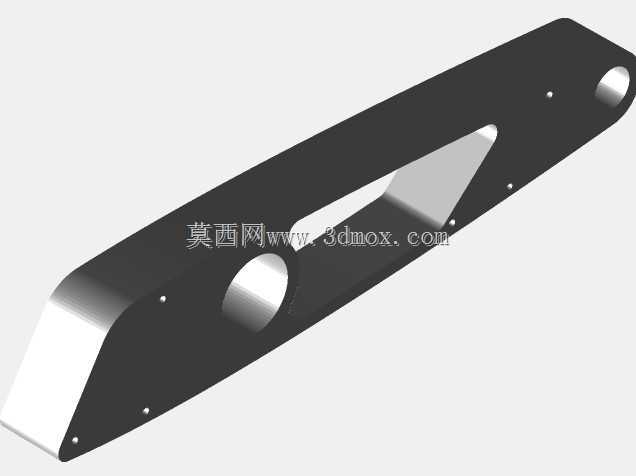

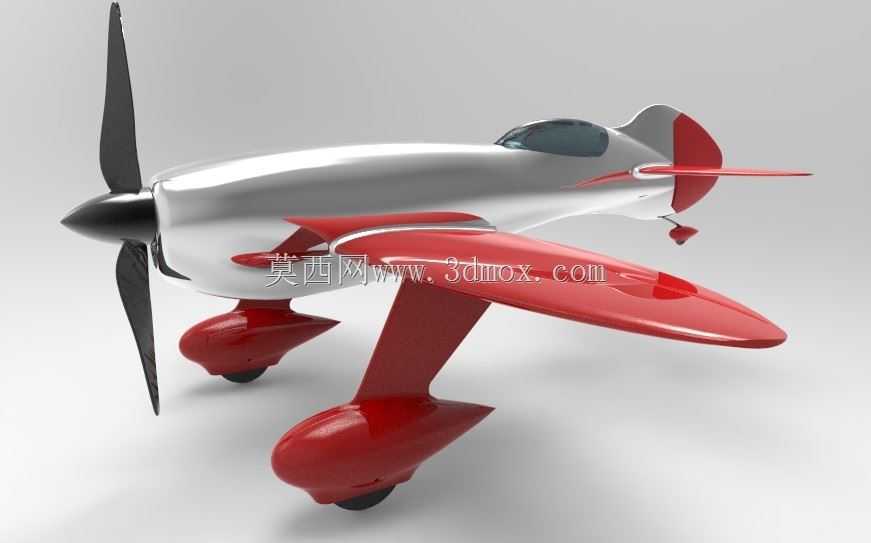

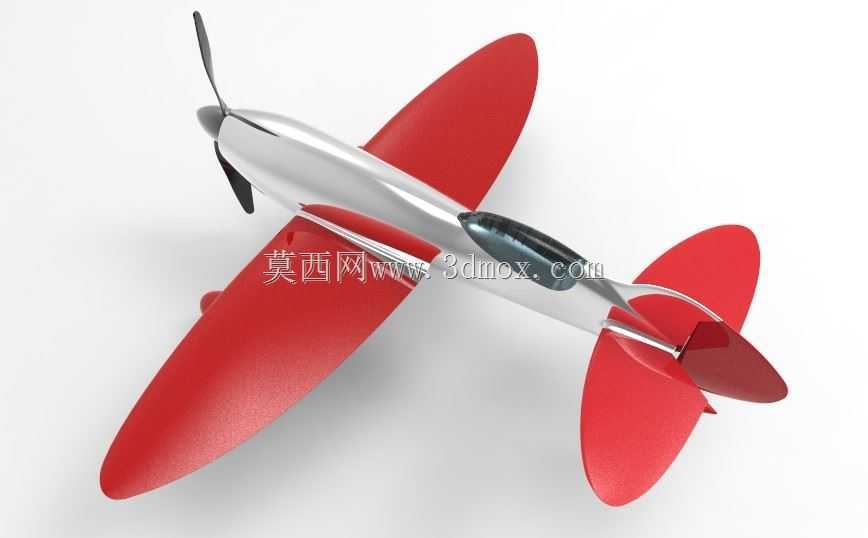

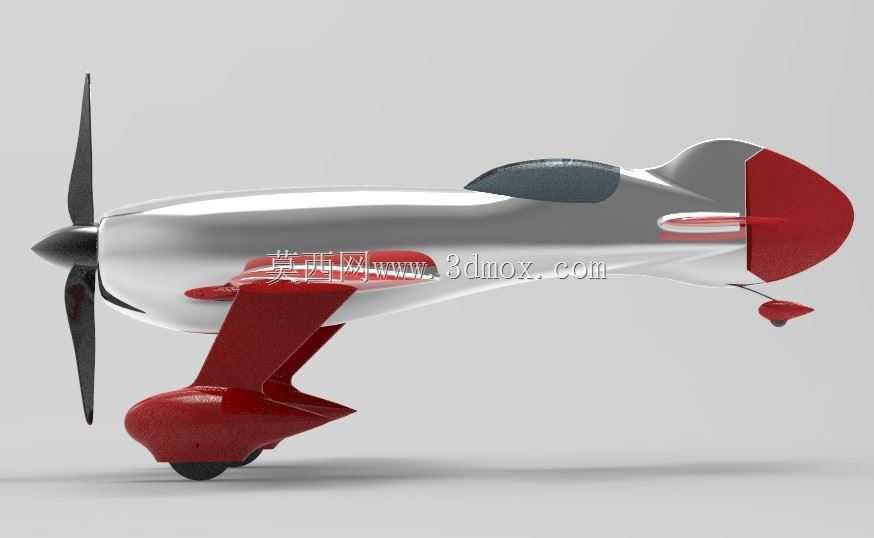

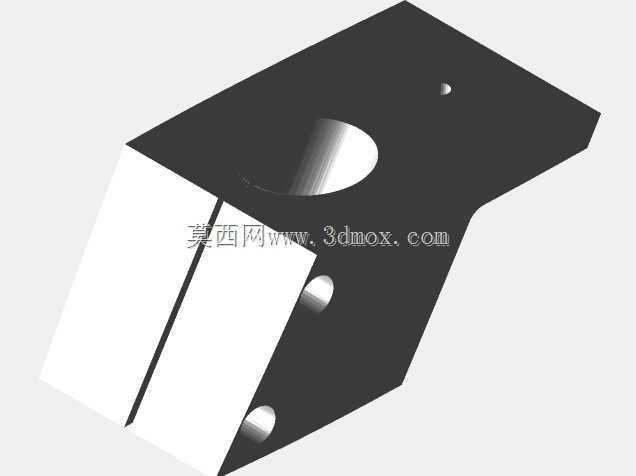

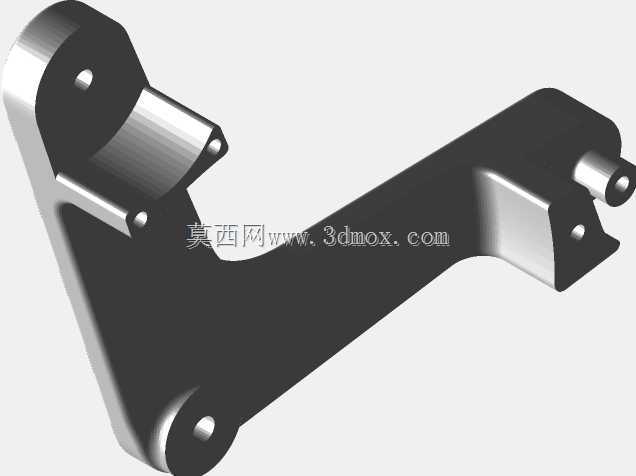

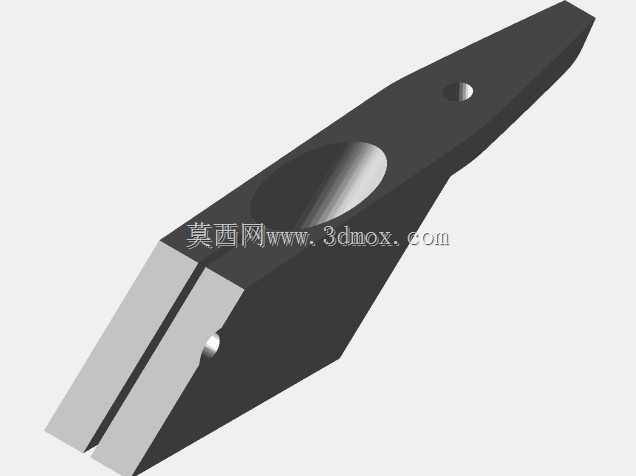

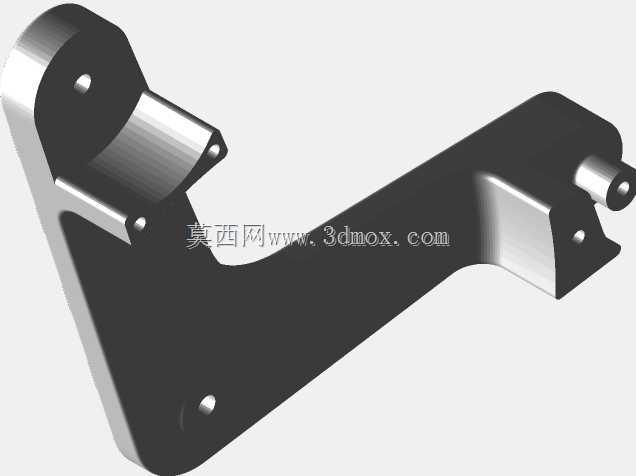

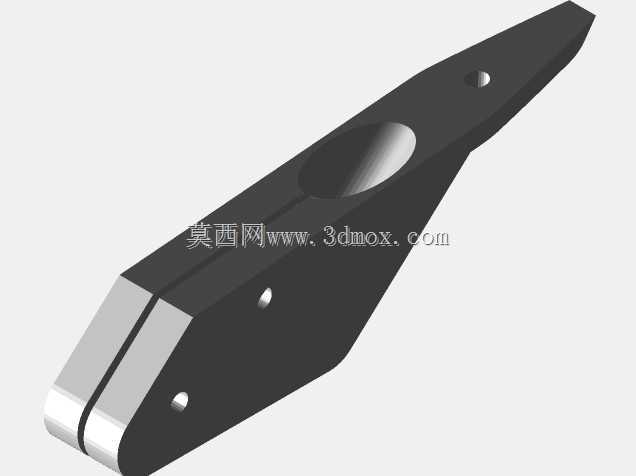

  该款固定翼航模参照Gee Bee R3竞速飞机外形做等比例缩放设计,适配1/3比例3D打印制作需求,整体气动布局保留原机低单翼、封闭式座舱、后三点起落架的核心特征,可直接用于航模爱好者的组装试飞、静态展示场景。从结构设计逻辑来看,整机采用模块化拆分思路,机身主体、机翼、尾翼、起落架整流罩、螺旋桨等部件均做了独立分件处理,拆分边界充分考虑FDM3D打印的成型限制,所有外露面无大于45度的悬空无支撑结构,打印时无需额外添加大量支撑即可保证表面成型质量,各部件连接位置预留了标准碳杆插接位与粘胶槽,组装时可通过碳纤杆增强整机结构强度,避免大机动飞行时的结构形变。气动外形设计上,机翼采用相对厚度较大的对称翼型,

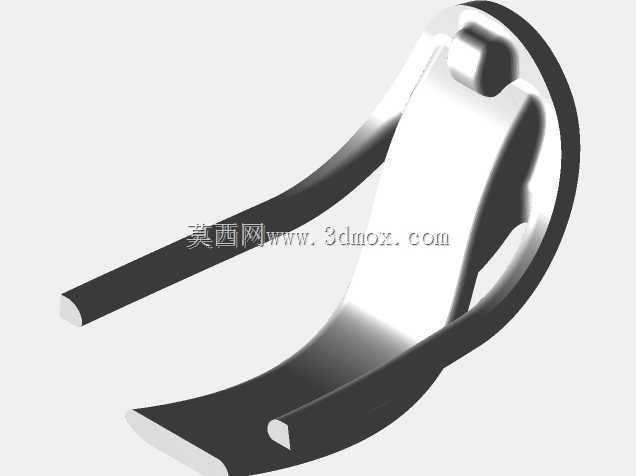

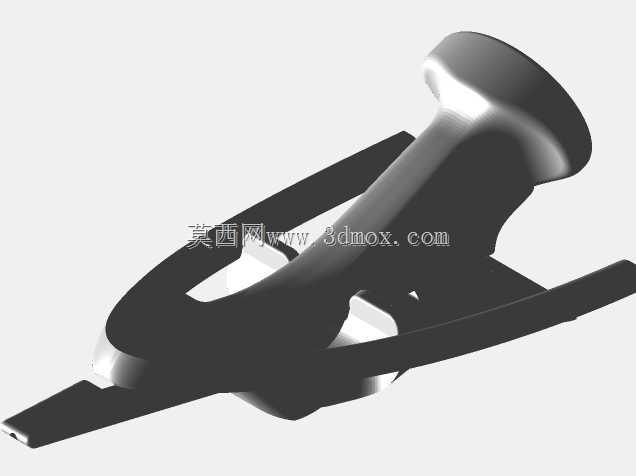

  兼顾低速飞行的升力特性与特技动作的操控响应,机翼与机身的连接位置做了翼根整流过渡,减少飞行时的翼根干扰阻力;机头位置的螺旋桨整流罩采用流线型纺锤设计,与三叶螺旋桨的配合间隙控制在3mm以内,既避免螺旋桨转动时的擦碰风险,也能降低机头位置的空气阻力。起落架部分采用轮罩全包式设计,两个主起落架轮罩与机翼下表面做一体化平滑过渡,尾轮设置在垂尾下方位置,轮组安装位预留了标准航模减震起落架的安装孔位,可适配市面上常见的30-50级航模轮组组件,安装时无需额外打孔修改。座舱部分采用透明件分件设计,座舱盖与机身的配合位置做了0.2mm的公差预留,既保证装配时的紧密度,也能在需要维护座舱内部设备时快速拆卸。整机的重心位置设计在机翼弦长30%处,

  对应航模试飞时的最佳配平区间,设备舱预留了足够的电池、电调、接收机安装空间,可适配常规3S-4S航模动力套装,安装边界可容纳尺寸不超过100mm50mm30mm的航模锂电池,布线槽沿机身内侧纵向布置,可将动力线与信号线分开排布,减少信号干扰风险。尾翼部分采用常规平尾垂尾垂直布局,操纵面的铰链位置预留了合页安装槽,可直接粘贴标准尼龙航模合页,舵机安装位设置在机身尾部靠近尾翼的位置,缩短舵机连杆长度,减少操纵虚位。
