拓扑优化全打印四旋翼无人机机架结构

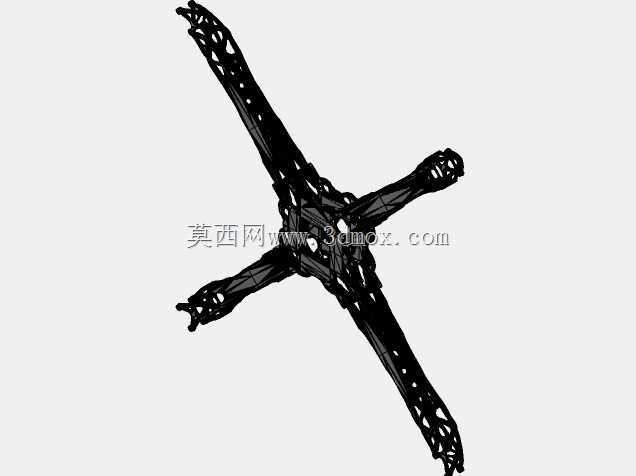

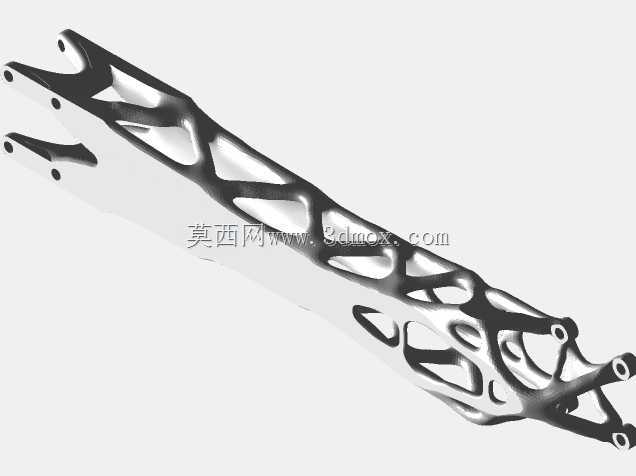

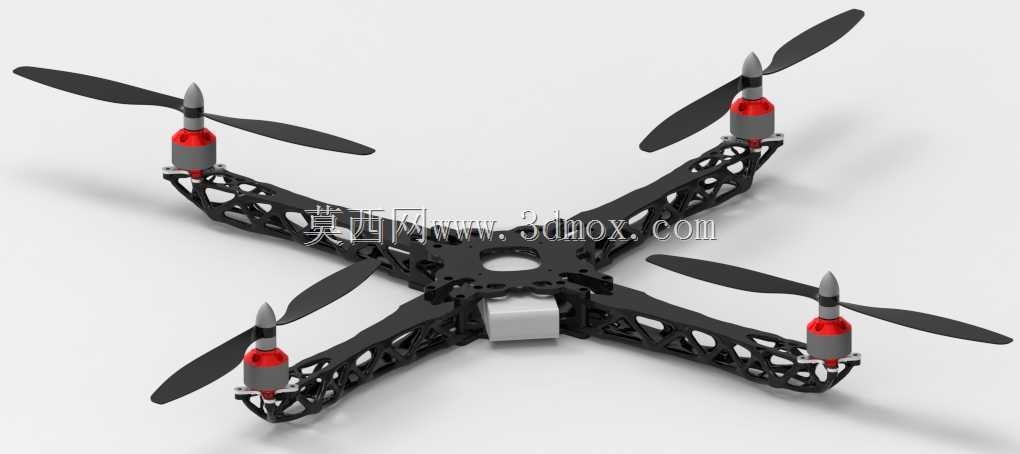

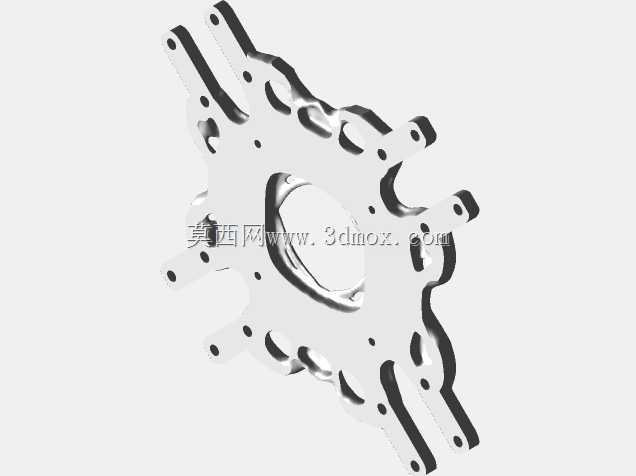

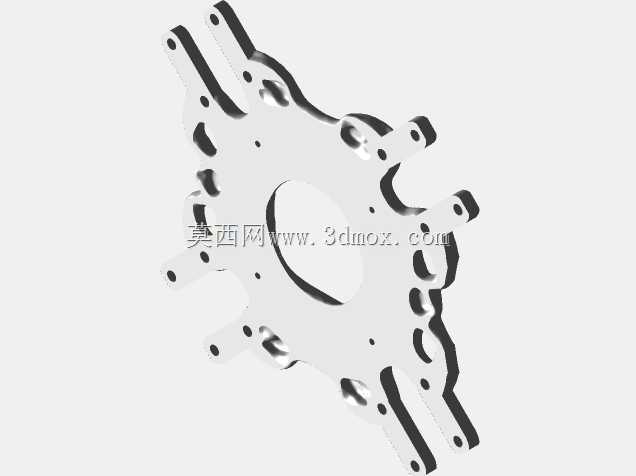

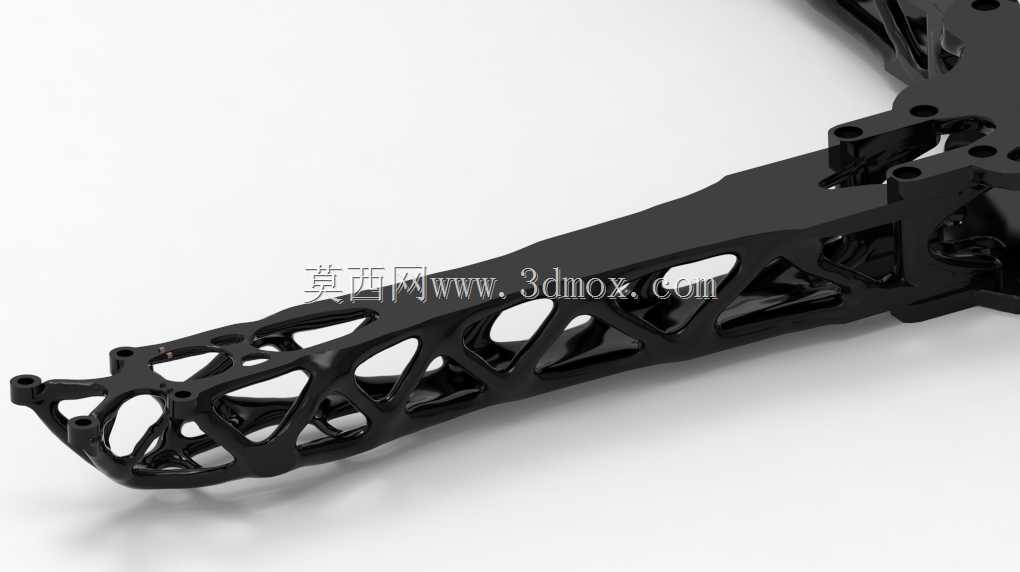

　　这款四旋翼机架采用全增材制造工艺实现，整体成型后自重仅240克，旋翼安装端形成的外接圆直径为500毫米，适配消费级、入门级航拍以及小型作业场景的飞行需求，可承载常规飞控、电池、图传模块与小型任务载荷，满足日常户外飞行、教学实训、小型航测作业的安装使用要求。结构设计阶段全程围绕飞行载荷做拓扑优化，所有受力路径沿机臂从电机安装座向中心舱室连续延伸，非受力区域做镂空挖除处理，在保证结构刚度的前提下最大限度削减冗余重量，避免不必要的材料堆积带来的飞行负载提升。机臂与中心框架采用分体拼接设计，分为上下两层中心框架与四根独立机臂，各部件通过标准M3x30mm螺栓与防松螺母完成锁紧组装，无需额外粘接或焊接工序，普通爱好者即可完成整机组装，

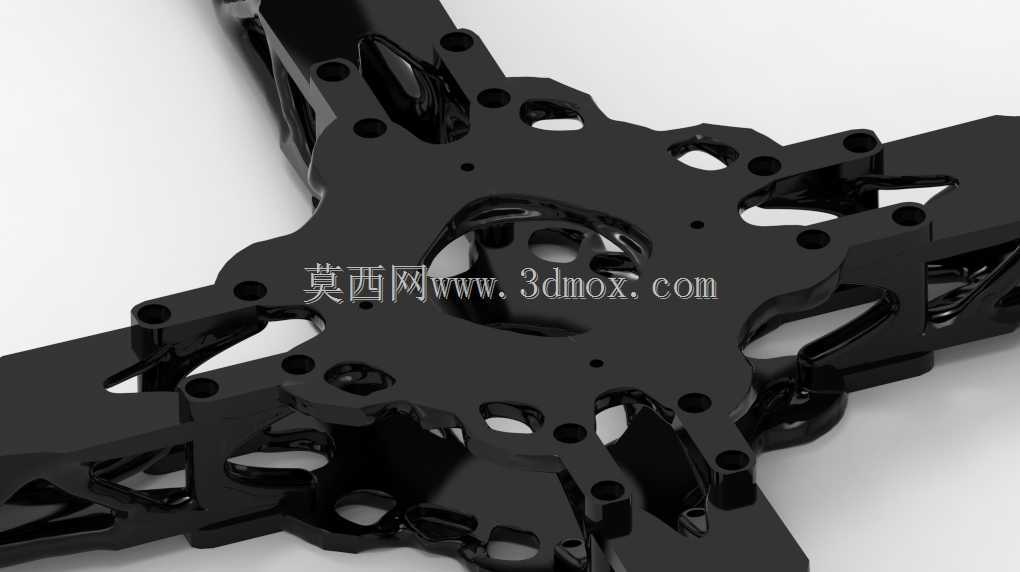

　　单个部件损坏时可单独更换，降低后期维护成本。打印成型的参数适配常规熔融沉积成型设备，采用PLA材质即可满足强度要求，层厚设置为2mm、壁厚1.2mm时，上下表面厚度0.8mm、填充率50%的参数组合下，可承受飞行过程中电机产生的持续振动与机动动作带来的瞬时冲击，全位置支撑设置可保证镂空结构的成型精度，避免薄壁区域打印翘曲变形。中心舱室预留了飞控板、电池、电调的安装空间，各安装孔位对齐标准飞控的安装孔距，电机安装座适配常规22系列无刷电机的安装尺寸，机臂的受力截面经过反复迭代验证，可抵消螺旋桨旋转产生的扭转力矩，避免飞行过程中机臂产生共振影响飞行稳定性。整体镂空结构同时兼顾了飞行过程中的散热需求，

　　电调与中心舱室的线路可沿镂空结构的预留空隙排布，无需额外设计走线槽，组装时线路排布更加规整，减少线路缠绕带来的安全隐患。机架的安装边界充分考虑了常用配件的适配性，上层中心框架预留了摄像头、图传天线的安装位置，无需额外打孔改装即可完成常规配件的加装，机臂末端的电机座预留了螺旋桨的安全间隙，避免大尺寸螺旋桨旋转时触碰机架结构引发飞行事故。
