多层长距离皮带输送生产线结构设计

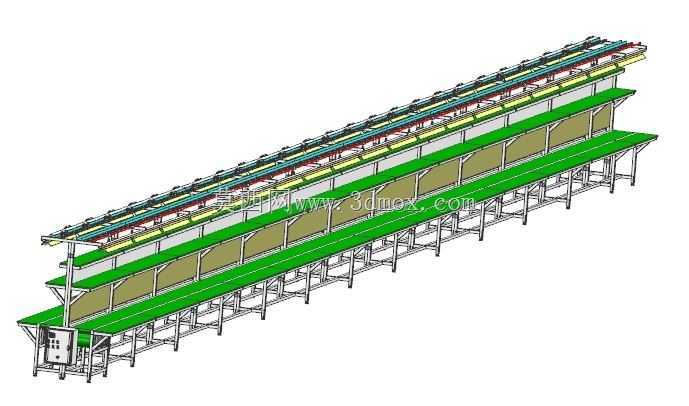

　　这套长距离多层输送设备主要面向规模化生产车间的连续物料转运场景，常见于电子组装、食品包装、轻工产品分拣等需要跨工序长距离流转物料的生产环节，可在单条设备上实现不同工序段的物料同步输送，大幅缩减车间内输送设备的占地空间，提升厂房平面利用率。设备整体采用分层式机架结构，三层平行布置的输送皮带面沿长度方向延伸，每层输送面可独立承担对应工序的物料承载与转运需求，相邻层之间预留足够的操作空间，方便工位操作人员在设备两侧完成物料取放、加工装配、质检分拣等作业，无需额外增设跨线梯或绕行通道。机架主体采用标准工业铝型材搭配钢制支撑脚搭建，支撑脚沿设备长度方向等距排布，每处支撑脚设置可调式脚杯结构，可根据车间地面的实际平整度调整支撑高度，

　　抵消地面沉降或铺装误差带来的设备倾斜问题，保证输送皮带全程处于水平运行状态，避免物料在输送过程中出现偏移、滑落的情况。每层输送面的两侧设置有高度适配的导向挡边，挡边与皮带面之间预留微小间隙，既可以防止尺寸较小的物料从皮带侧边掉落，又不会与运行中的皮带产生摩擦损耗，降低设备运行过程中的异响与部件磨损速率。顶层输送线额外设置了多组导向压条结构，针对轻质易漂浮的物料可起到限位约束作用，避免车间内气流扰动导致物料移位。设备的驱动端布置在整体结构的一端，每层输送单元配置独立的驱动组件，可根据各层对应的工序节拍单独调整输送速度，不同层级之间的运行互不干扰，既可以实现同速同步输送满足连续流水线作业需求，也可以差异化调速适配不同工序的作业节奏。

　　设备的张紧机构集成在机架两端的辊筒安装座处，通过调节螺栓即可调整辊筒的前后位置，实现皮带张紧度的快速调整，日常维护时无需拆解大量结构件，即可完成皮带更换、张紧校准等常规维保操作。从安装边界来看，设备沿长度方向的延伸长度适配大跨度车间的跨工位布局需求，宽度方向控制在操作人员可轻松触及皮带中部物料的范围内，整体高度符合人体工程学操作要求，站立作业时无需过度弯腰或抬臂即可完成物料操作，长时间作业不易产生疲劳。设备两侧预留了传感器、扫码枪、工位阻挡器等自动化组件的安装位，后续可根据产线升级需求直接加装对应功能部件，无需对主体机架进行打孔焊接等二次改造，适配柔性化生产的产线调整需求。
