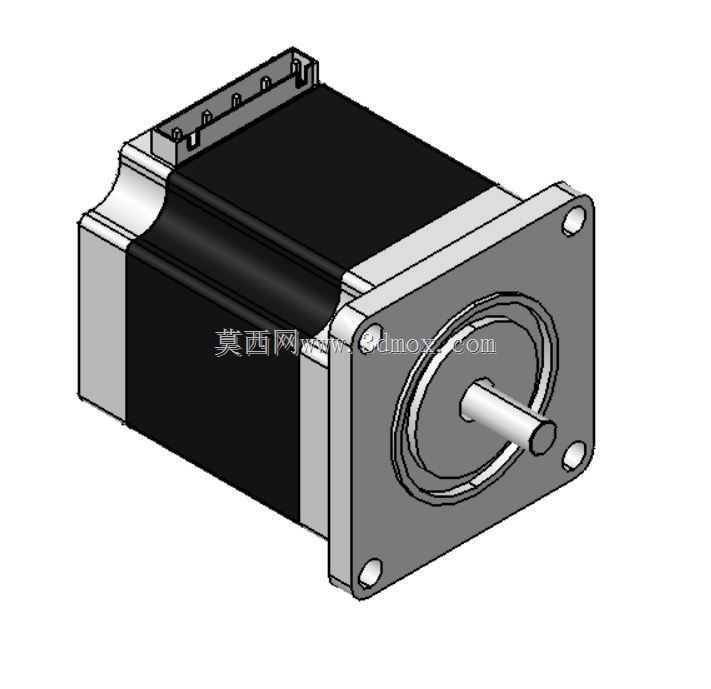

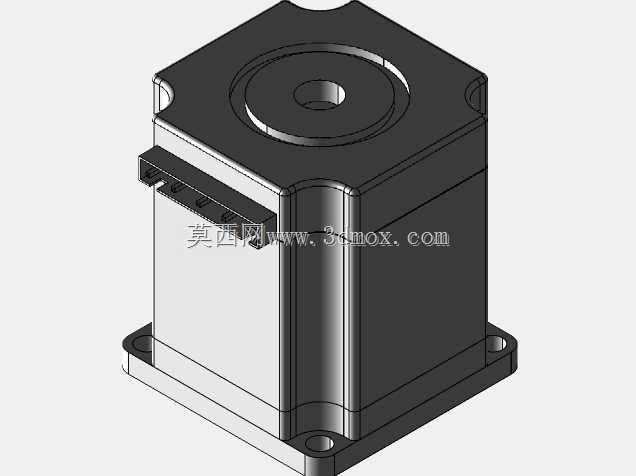

NEMA23规格步进电机三维结构设计

　　在数控改造、小型自动化输送线、桌面级加工设备的传动选型中，NEMA23规格的步进电机是应用占比极高的动力部件，这款三维结构完整还原了该规格电机的实际装配形态，可直接用于设备布局阶段的干涉校验、安装位匹配工作。从结构设计逻辑来看，模型严格遵循NEMA23安装标准，前端方形法兰的四个安装孔位、输出轴的轴径与伸出长度、电机本体的径向尺寸都完全贴合行业通用的实物参数，设计人员在做设备整体装配时，不需要反复核对实物样本的安装边界，直接调用模型就能完成电机安装座的孔位设计、传动连接件的同轴度匹配，避免后期加工出现装配错位的问题。

　　这款电机的应用场景覆盖非常广，从CA6140这类普通车床的数控化改造进给轴驱动，到小型皮带输送机的动力输出，再到点胶设备、分拣模组的位移驱动，都能见到同规格产品的身影。模型完整呈现了电机的定子壳体、后端出线端结构、前端轴承端盖、输出轴的细节，甚至还原了壳体表面的散热筋结构，在做设备热布局仿真时，也能参考模型的壳体形态预留足够的散热空间，避免电机长时间运行出现过热丢步的问题。

　　从安装边界来看，法兰端的定位止口尺寸做了精准还原，设计电机与减速器、同步轮的连接结构时，可以直接以止口为定位基准做同轴配合，不需要额外做适配调整；后端的出线座位置也做了写实建模，在布置设备走线槽时，可以提前预留出线的弯折空间，避免装配时线缆与周边结构件出现挤压磨损。不同于简化的示意模型，这款结构把电机各部件的装配关系都做了清晰呈现，刚接触传动设计的工程师也能通过模型直观理解步进电机的外部结构组成，在选型阶段快速判断该规格电机是否能满足自身设备的安装空间要求，不用反复对照二维图纸脑补空间形态。在做设备的三维总装时，这类精准的标准件模型能大幅减少设计阶段的校验工作量，从安装孔位匹配到周边安全间隙预留，再到传动部件的配合长度确认，都能直接在装配环境下完成验证，有效缩短设备的整体设计周期。
