30度弯曲倾斜螺旋输送设备结构设计

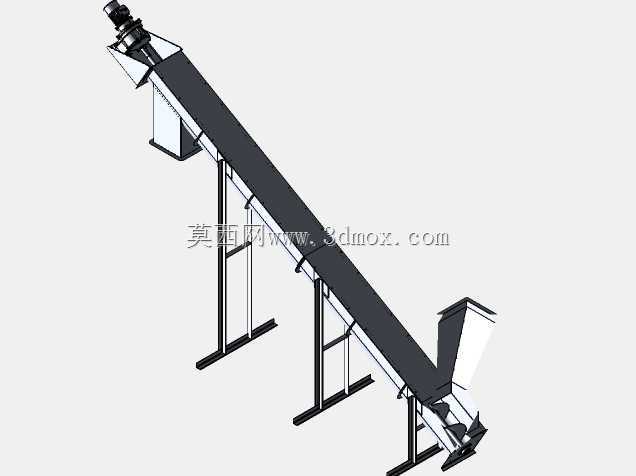

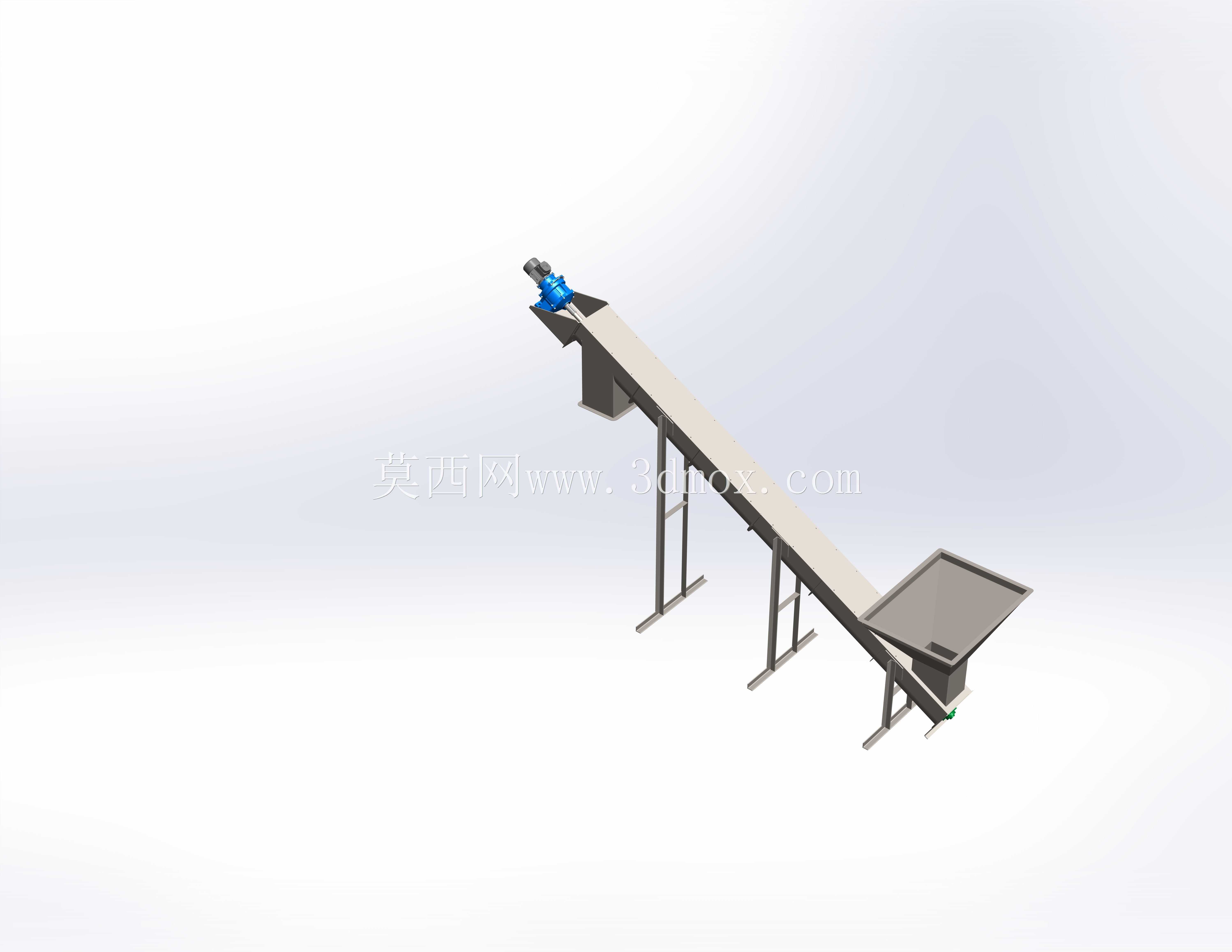

　　这款倾斜布置的螺旋输送结构，主要针对散状颗粒、粉状物料的高低位转运输送场景设计，常见于粮食加工、建材生产、化工原料转运、食品加工生产线中，用来衔接不同高度的工序工位，替代传统的斗式提升机或大倾角皮带机，解决小流量、密闭输送的工况需求。设备整体采用30度倾斜安装角度，总输送长度为5米，螺旋叶片螺距设定为300毫米，这个参数组合是经过输送效率、物料下滑阻力、驱动扭矩匹配多轮校核确定的：30度倾角既可以满足多数车间上下层工位的高度差衔接需求，又不会因为倾角过大导致散料在输送过程中沿螺旋叶片反向滑落，300毫米的等距螺距适配粒径10毫米以下的散料输送，避免大颗粒物料卡滞在叶片与筒壁间隙中。设计时优先考虑了安装边界的适配性，底部设置接料料斗，

　　可直接对接上游设备的出料口，顶部出料端可直接衔接下游料仓或加工设备进料口，机架采用分段式支腿结构，可根据现场地面平整度微调支撑高度，不需要额外做复杂的预埋基础，适配老旧车间改造、临时生产线搭建的快速安装需求。结构上采用尾部驱动的布置形式，驱动单元安装在输送段高端位置，避免输送过程中物料粉尘进入驱动端密封结构，延长轴承与密封件的使用寿命；螺旋轴采用中间分段支撑结构，每间隔1.5米设置一组吊挂轴承，避免长轴运转时出现挠曲变形，保证螺旋叶片与输送筒壁的间隙均匀，减少运转过程中的剐蹭与异响。输送槽体采用U型截面加盖板的密闭结构，输送过程中可减少粉尘外溢，满足车间环保要求，同时盖板采用快拆式固定结构，日常清理残留物料、

　　检修更换叶片时不需要整体拆解设备。设备的进料端设置了导流挡板，可避免物料直接冲击螺旋轴端部造成叶片变形，出料口位置设置了挡料边，减少物料抛洒。从建模细节来看，所有支腿的连接位置、驱动端的安装法兰、料斗的折边结构都做了符合实际加工工艺的处理，没有出现工艺无法实现的尖角、零壁厚结构，可直接导出工程图用于生产加工，也可作为生产线布局仿真的设备模型使用，匹配不同产能的散料输送工位选型参考。
