带转弯段组合式皮带输送线结构设计

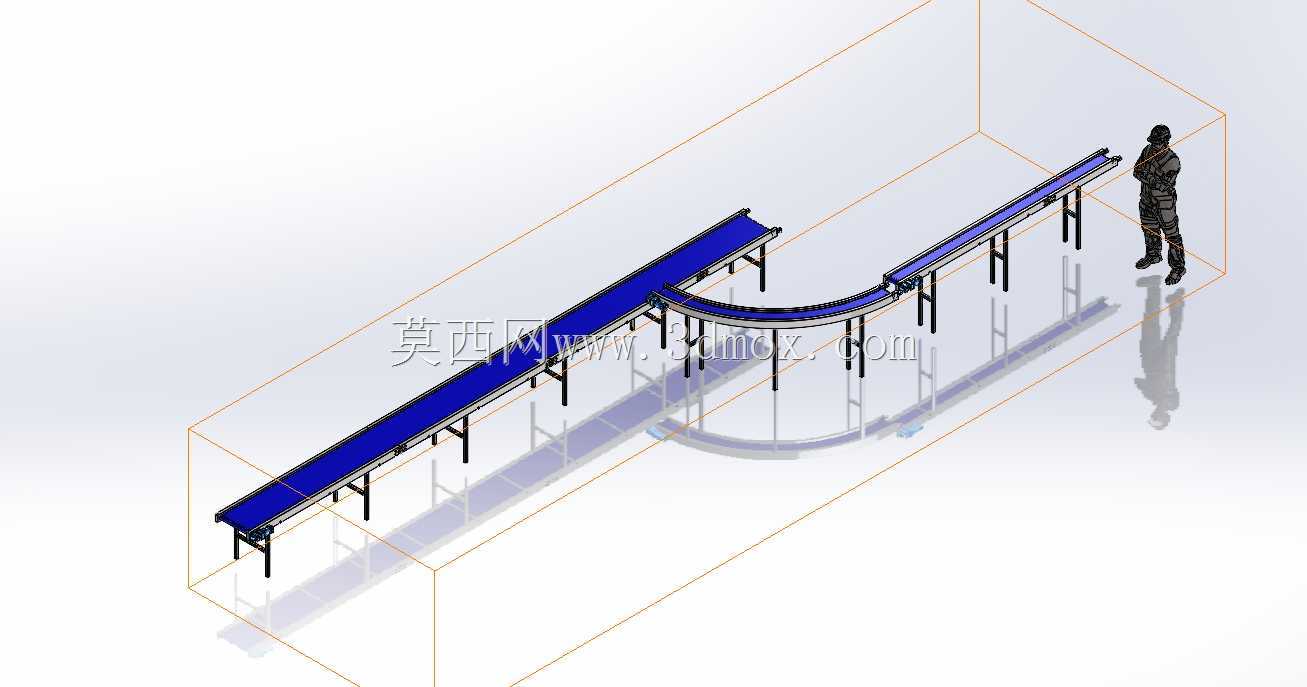

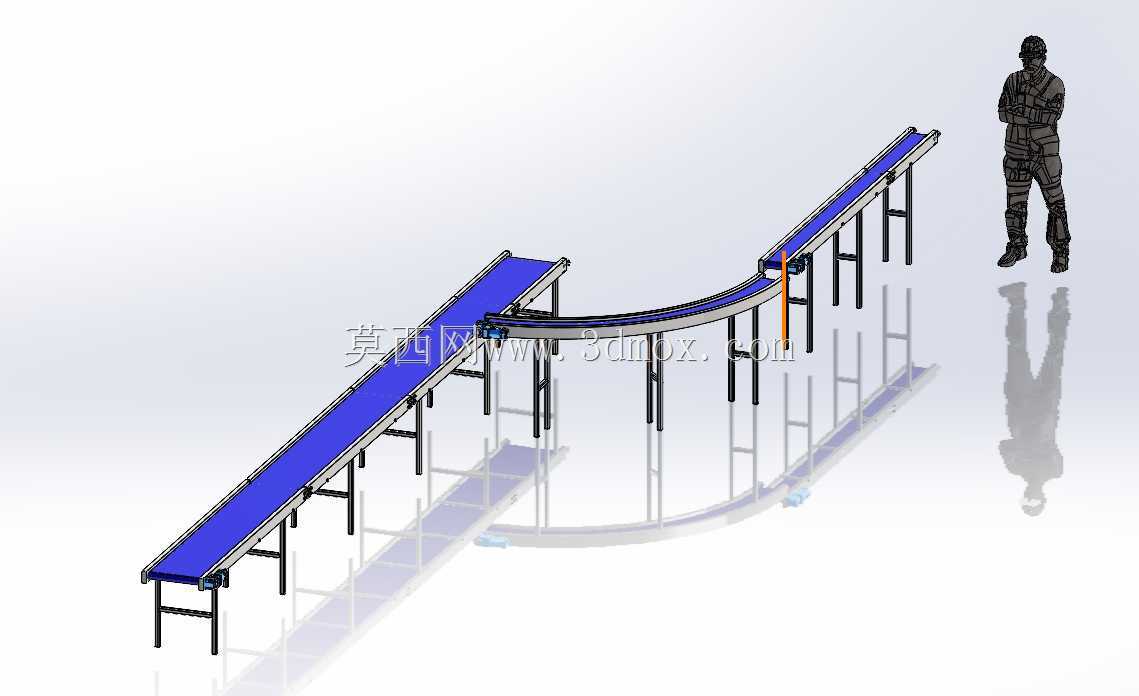

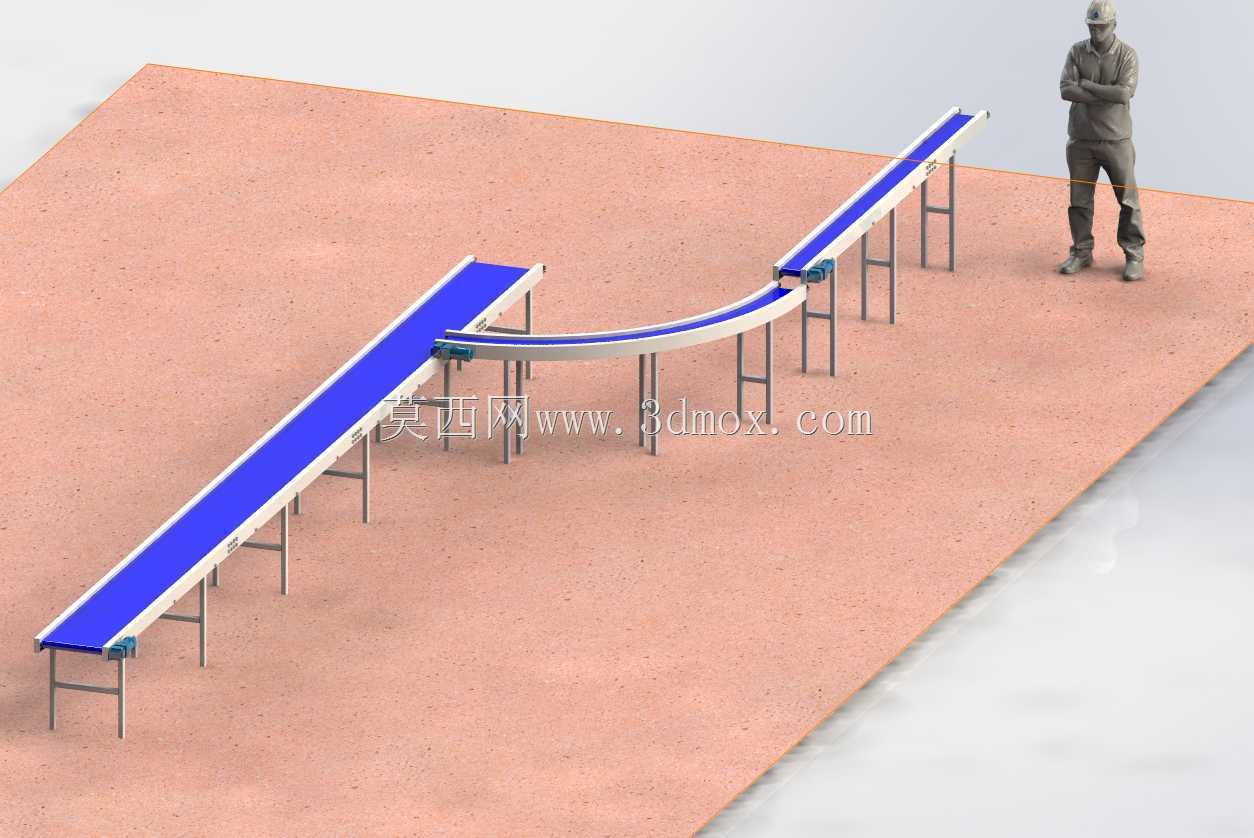

　　这款组合式输送结构主要面向车间内跨工位物料转运场景设计，可适配包装、食品加工、轻工装配等多类生产环节的物料流转需求，解决直线输送无法适配车间拐角布局、无法衔接错位工位的实际痛点。设计时优先考虑线体的布局灵活性，采用直线段与圆弧转弯段拼接的组合形式，两段线体的皮带运行面保持同一水平高度，衔接处做平滑过渡处理，避免物料在经过转弯段时出现卡滞、滑落的情况，转弯段的曲率半径经过反复校核，可适配常规尺寸的箱装、袋装以及规整小型工件的平稳输送，不会因为离心力导致物料偏移掉落。

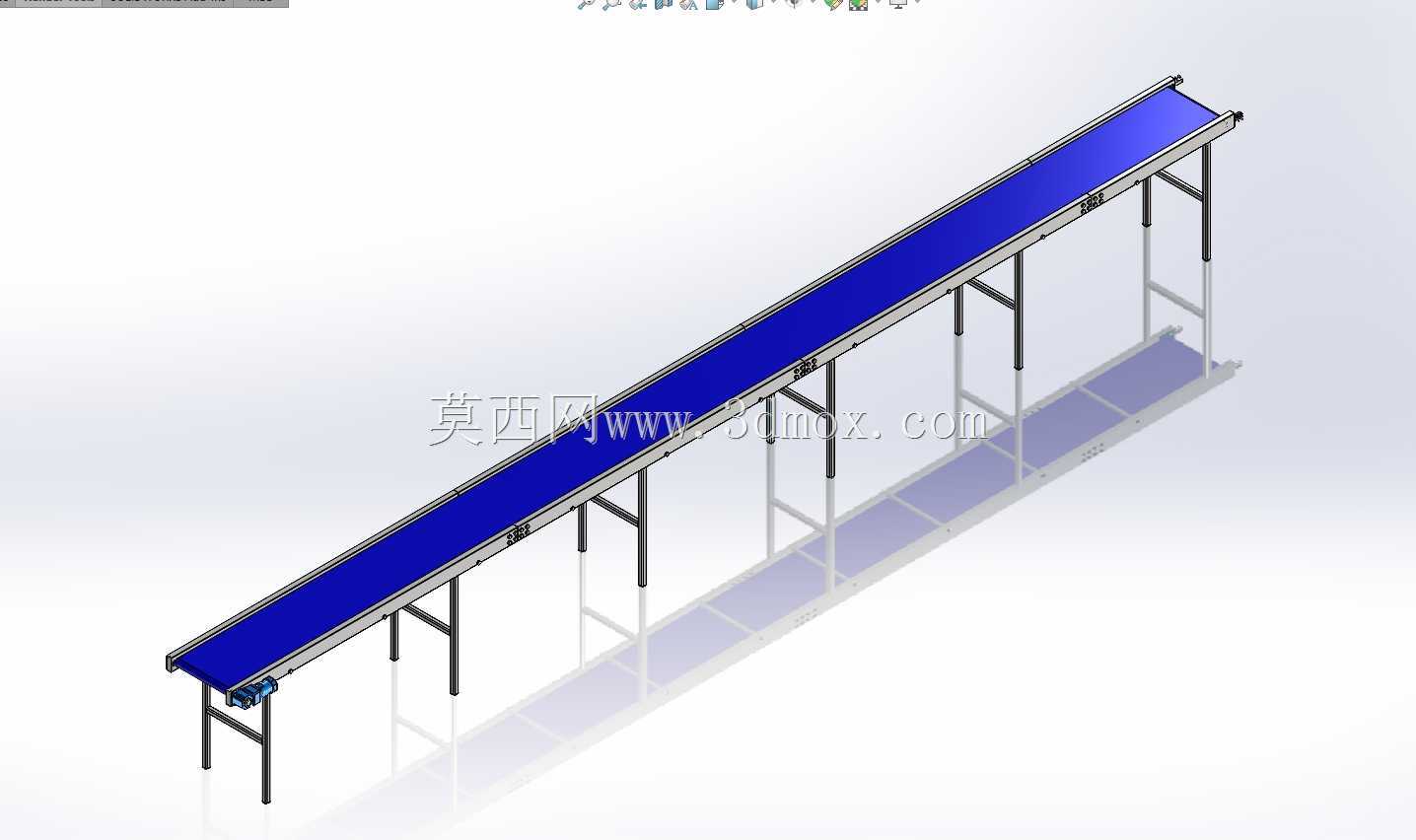

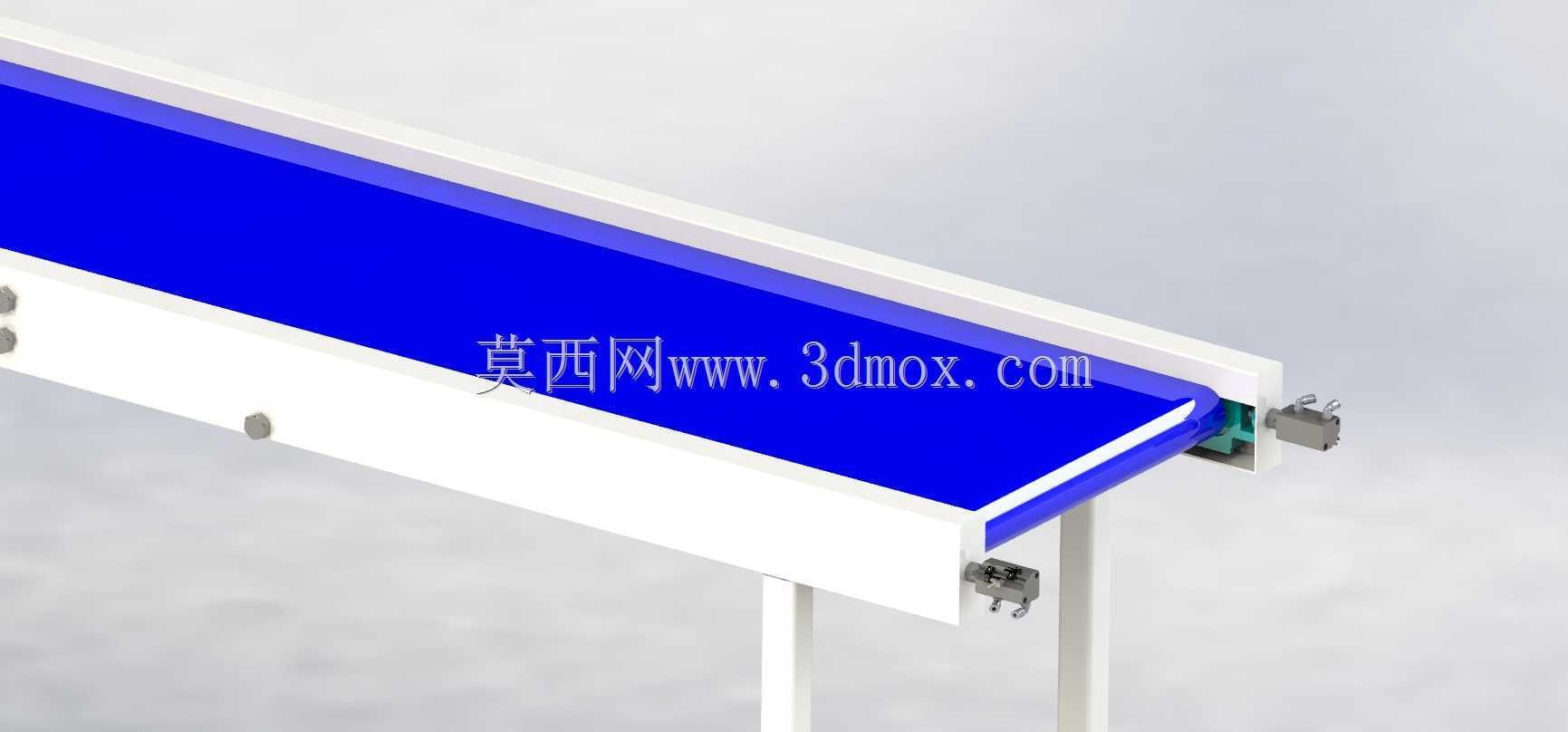

　　从结构组成来看，整套线体采用标准化支腿作为支撑，支腿底部预留安装孔位，可直接通过膨胀螺栓固定在硬化车间地面，也可搭配可调脚杯适配地面存在小幅高度差的安装场景，支腿的横向间距经过载荷校核，在额定输送载荷下不会出现横梁挠曲变形的问题。线体两侧的机架采用轻量化型材拼接，既保证整体结构刚度，也能控制设备整体自重，方便现场组装与位置调整。驱动端布置在直线段的末端位置，通过张紧结构调节皮带松紧度，避免长期运行后皮带打滑、跑偏，转弯段内侧设置导向挡边，对皮带运行轨迹进行约束，抵消转弯过程中皮带产生的侧向偏移力。

　　设计过程中充分考虑现场安装的边界条件，两段直线段的长度可根据实际工位间距进行模块化裁剪调整，转弯段的角度固定为90度，可直接对接垂直布局的两段直线输送线，无需额外定制转角过渡结构。线体的有效输送宽度适配常规周转箱的尺寸，两侧预留的安全间隙可避免物料与机架侧边产生摩擦，支腿的高度设计符合人工操作的 ergonomic 要求，可直接对接生产工位的操作台高度，无需额外增设升降转接平台。整套结构没有冗余的复杂部件，日常维护仅需定期检查皮带张紧度、转动部位润滑情况即可，适合中小批量生产车间的长期连续运行使用，也可作为自动化生产线的前端上料、后端下料输送单元，与其他生产设备进行信号联动，实现物料流转的全流程自动化衔接。在建模过程中，所有连接部位的装配间隙都按照实际机加工公差进行设定，支腿与横梁的连接采用标准紧固件，可实现现场快速拆装，无需复杂的焊接工序，降低现场安装的施工难度与时间成本。
