紧凑型室内中柱式螺旋梯结构设计方案

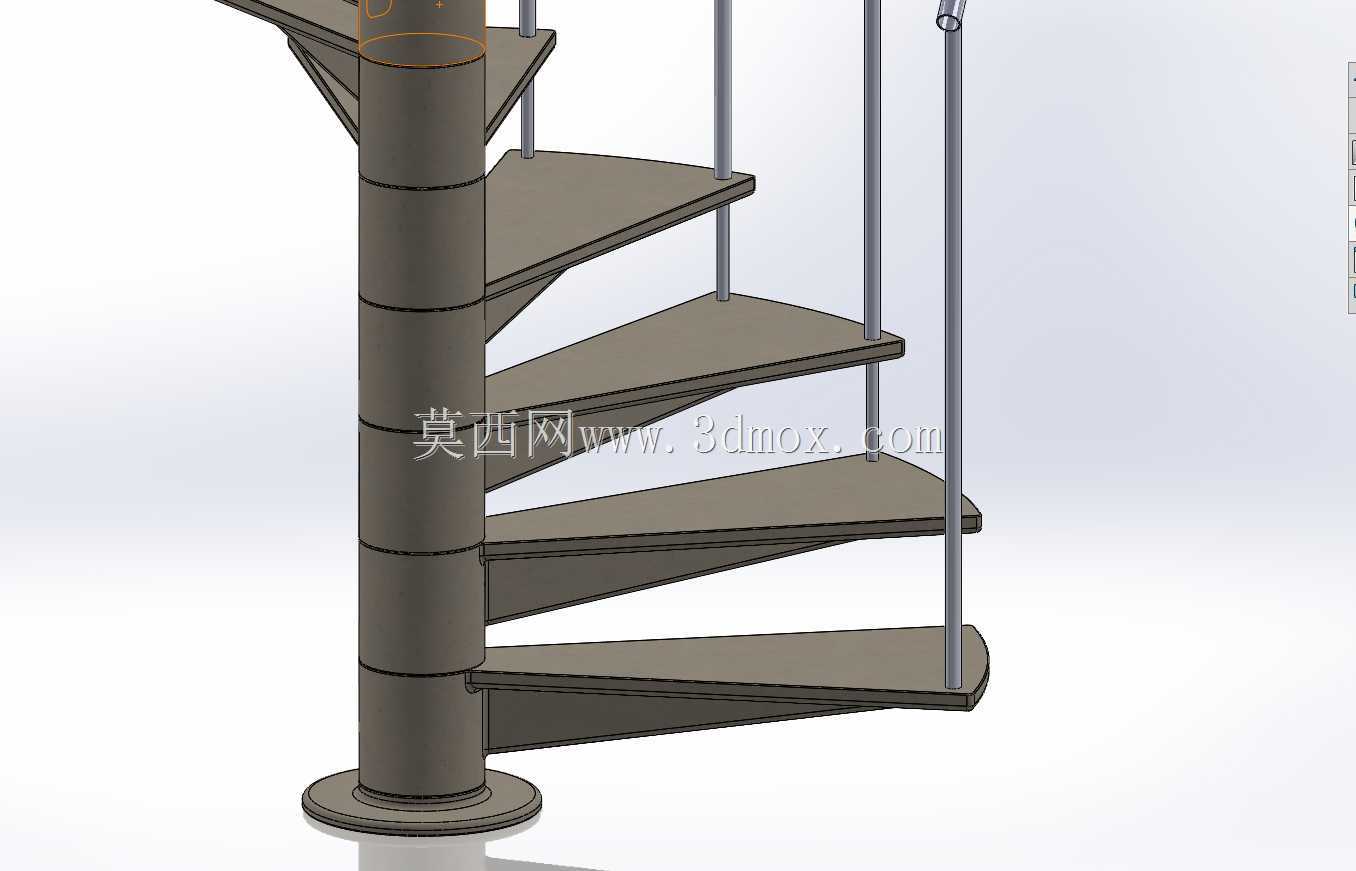

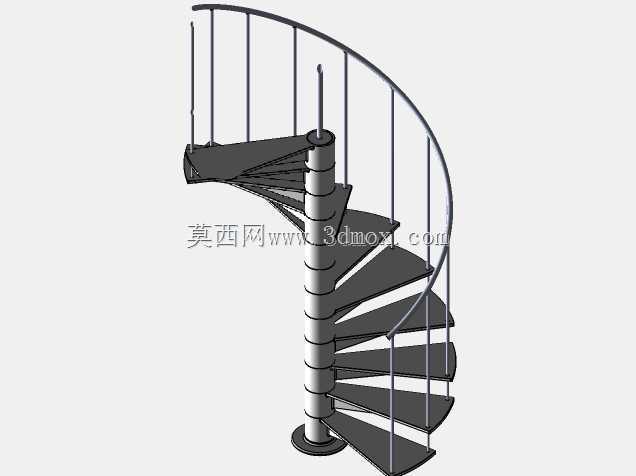

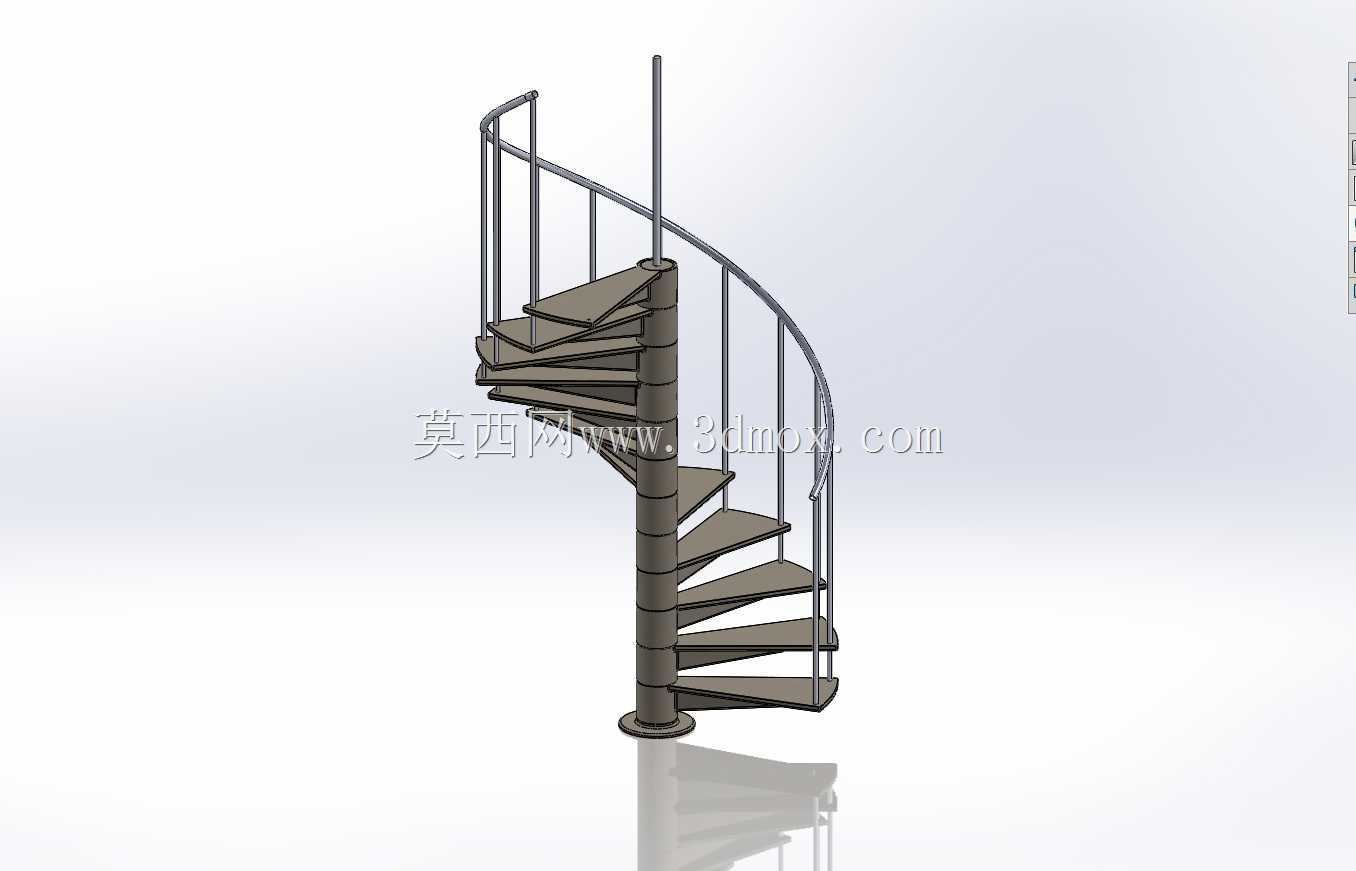

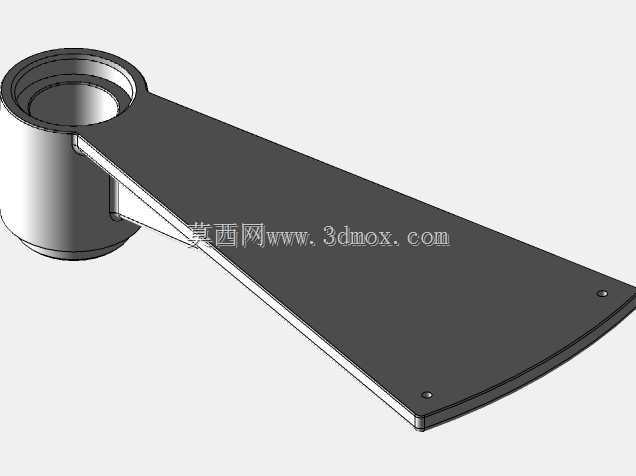

　　这款中柱式螺旋梯的结构设计，核心瞄准小面积垂直空间的通行需求，常见于loft夹层、小型工业操作平台、设备检修登高区域的场景，相比直跑梯、双跑梯，它的水平投影占用面积极小，能在不足两平米的圆形区域内完成多层空间的垂直连通，不会挤占周边的设备摆放或人员通行通道。从结构逻辑来看，整体以中心承重柱作为核心受力载体，所有踏步均采用悬臂式固定在中柱侧壁，踏步的旋转升角经过反复校核，既保证每一级踏步的踏面有效宽度满足单人通行的安全要求，又控制整体爬升坡度不会过陡，避免上下通行时出现踏空、磕碰的风险。踏步采用扇形钢板折弯成型，踏面边缘做了圆弧过渡处理，靠近中柱的窄边与外侧宽边的尺寸差控制在合理区间，外侧有效踏深足够成年人全脚放置，

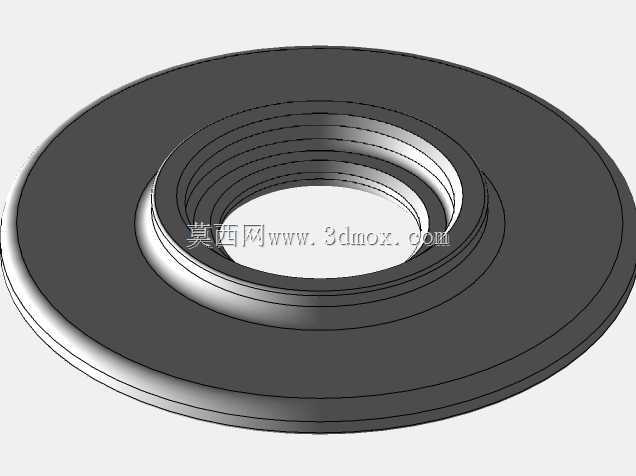

　　不会出现仅能落脚尖的问题。外围护栏沿踏步旋转轨迹连续布置，扶手采用圆管弯折成型，竖向栏杆间距符合安全防护的间距要求，栏杆底部与踏步外侧边缘刚性连接，和中心柱形成稳定的受力框架，即使人员倚靠护栏也不会出现结构形变。设计过程中优先考虑了安装边界的适配性，中柱上下两端分别设置了法兰连接盘，顶部可与上层楼板的预埋钢板焊接或螺栓固定，底部与地面基础做膨胀螺栓连接，不需要额外搭建复杂的支撑结构，现场安装时仅需按照预加工的定位孔逐片固定踏步、再拼接护栏即可，安装工序简单，对现场施工条件要求低。整体结构的受力路径清晰，人员通行时的荷载通过踏步直接传递到中心柱，再由中柱上下端的连接点传导到建筑结构上，外围护栏仅承担防护荷载，不参与主受力，

　　因此整体耗材量低，自重较轻，不会对楼板造成过大的附加荷载。在细节处理上，踏步表面预留了防滑纹理的加工余量，可根据使用场景选择附加防滑垫或做防滑滚压处理，扶手的高度控制在成年人腰部位置，上下行时手部可以自然搭扶，转向处的扶手曲率和踏步旋转曲率完全匹配，不会出现扶手突出磕碰肩部的问题。这类结构除了民用建筑的夹层通行，也可适配工业场景中设备旁的登高检修通道，可根据实际层高调整踏步总数和整体旋转角度，不需要大幅改动核心受力结构，适配不同的层高需求，安装完成后整体结构刚性充足，正常通行时不会出现明显晃动感，长期使用的结构稳定性可靠。
