农用玉米脱粒作业设备结构设计

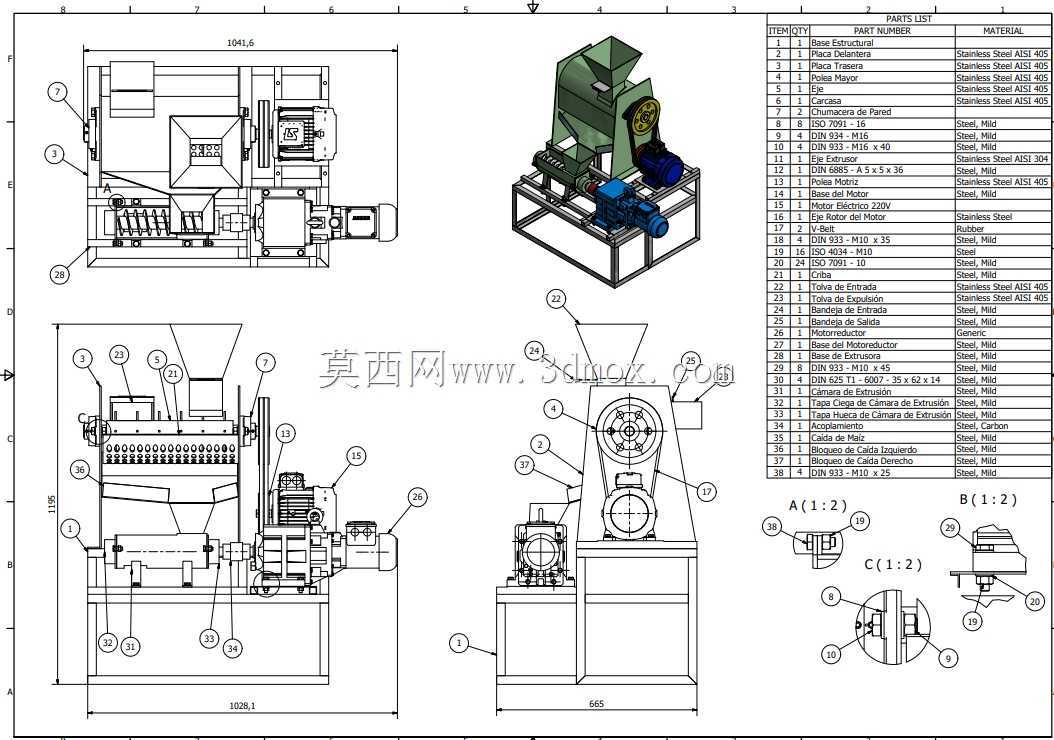

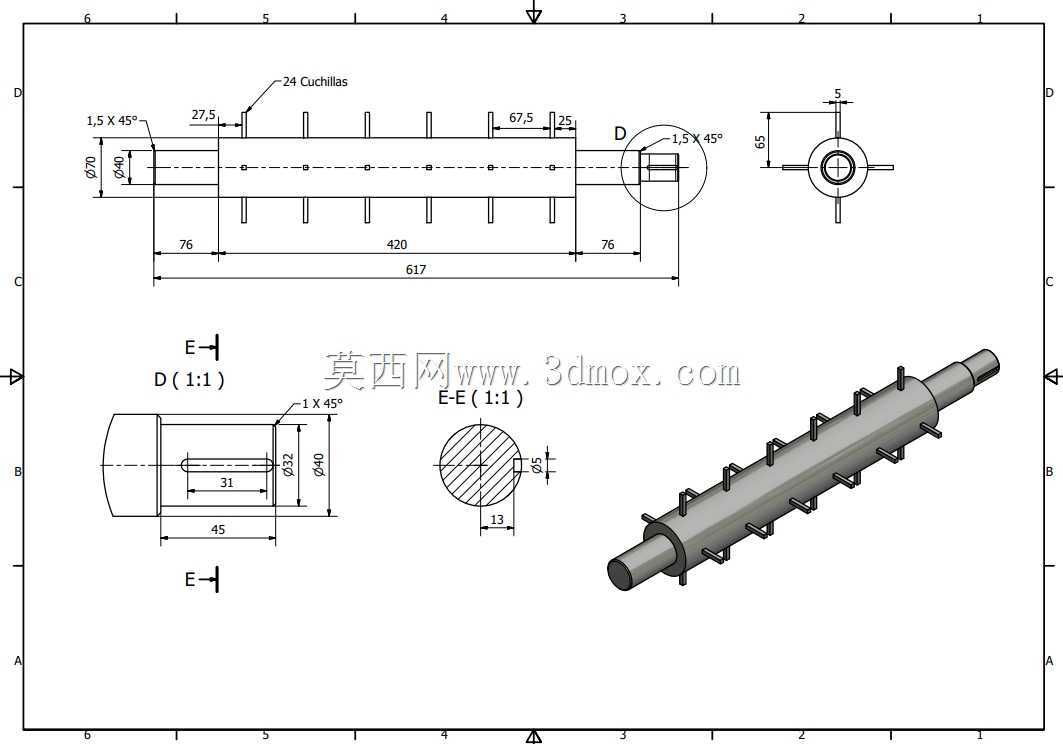

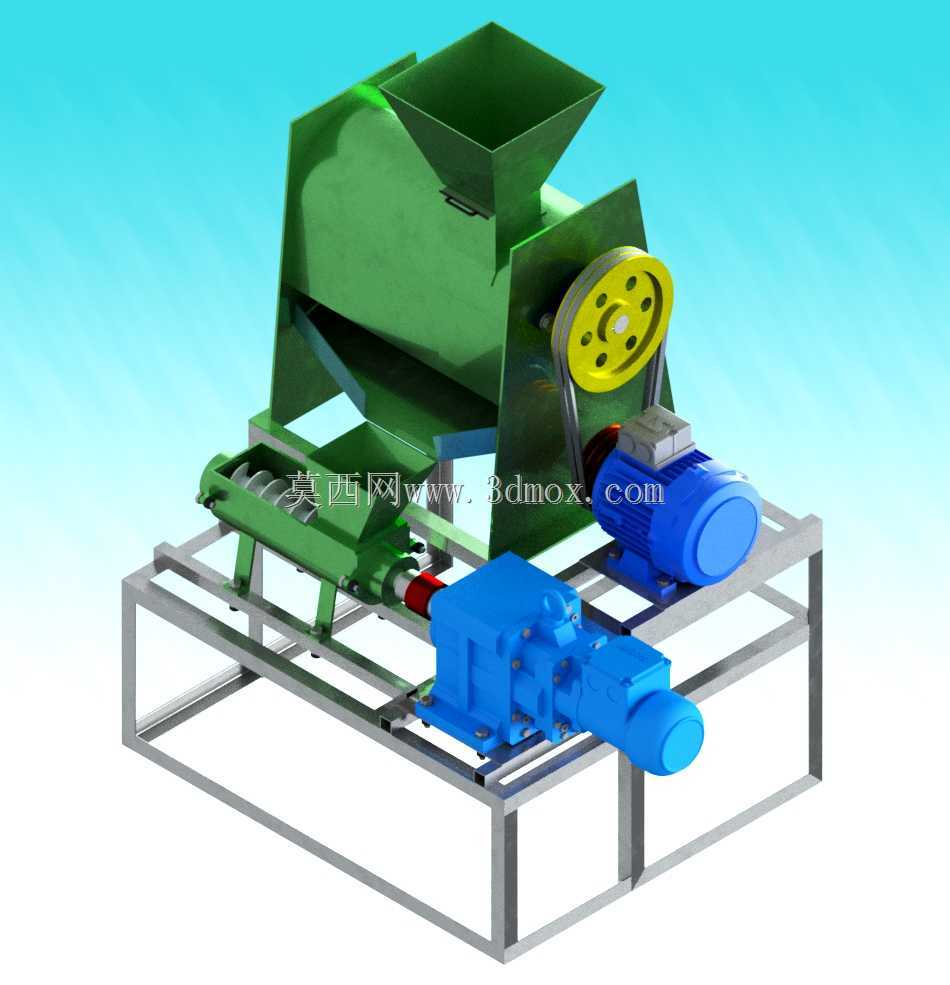

　　这款玉米脱粒设备主要面向粮食产后初加工场景，适配中小型粮食加工点、农户合作社的玉米脱粒作业需求，可完成带芯玉米的籽粒与穗芯自动分离作业，替代传统人工脱粒的低效劳作模式，降低农忙时段的人力投入强度。设备整体采用框架式方管焊接机架作为承载基础，机架底部预留了地脚螺栓安装孔位，可直接固定在硬化作业地面，也可根据移动作业需求加装行走轮组件，适配场地转移需求。进料段采用上宽下窄的漏斗式进料仓设计，仓壁倾斜角度经过反复校核，可保证玉米果穗依靠自重顺畅滑入脱粒腔，不会出现果穗卡滞、堆积堵料的问题，进料仓的开口尺寸适配常规人工倒料、输送带送料两种上料方式，无需额外改造进料接口。脱粒核心区采用钉齿式脱粒滚筒搭配凹板筛的结构组合，滚筒转速经过匹配调试，

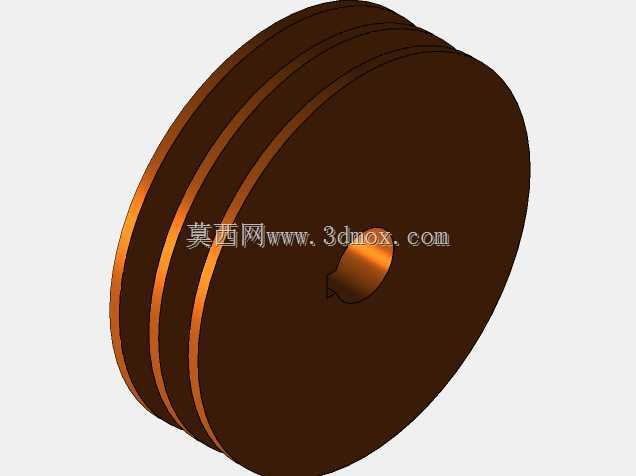

　　既可以保证玉米籽粒从穗芯上完整剥离，又能减少籽粒破损率，凹板筛的筛孔尺寸按照商品玉米籽粒的常规粒径设计，脱落后的籽粒可直接透过筛孔落入下方的出料输送段，未脱净的果穗会在腔室内继续受滚筒击打直至籽粒完全分离，穗芯则会从腔室末端的排芯口自动排出，实现籽粒、穗芯的自动分流。动力传输部分采用电机搭配减速箱的驱动方案，电机输出的扭矩经过减速箱增扭后传递给脱粒滚筒与下方的螺旋输送组件，传动部位加装了可拆卸的安全防护罩，避免作业过程中衣物、工具卷入传动部件引发安全风险，防护罩预留了散热间隙与观察口，日常巡检时可直接观察皮带、链轮的张紧状态，无需完全拆卸护罩。设备的安装边界经过紧凑化设计，整体占地尺寸适配小型加工厂房的空间布局，

　　各功能部件采用模块化装配思路，脱粒腔的易损件、筛板均可单独拆卸更换，后期维护时无需拆解整个机架，降低运维的时间成本。螺旋出料段的出料高度可根据接料容器的高度做小幅调整，可适配编织袋接料、输送带转运接料等不同出料场景，设备作业时的振动幅度经过机架配重优化，固定安装后无需额外做混凝土基础减震，普通硬化水泥地面即可满足安装使用要求。
