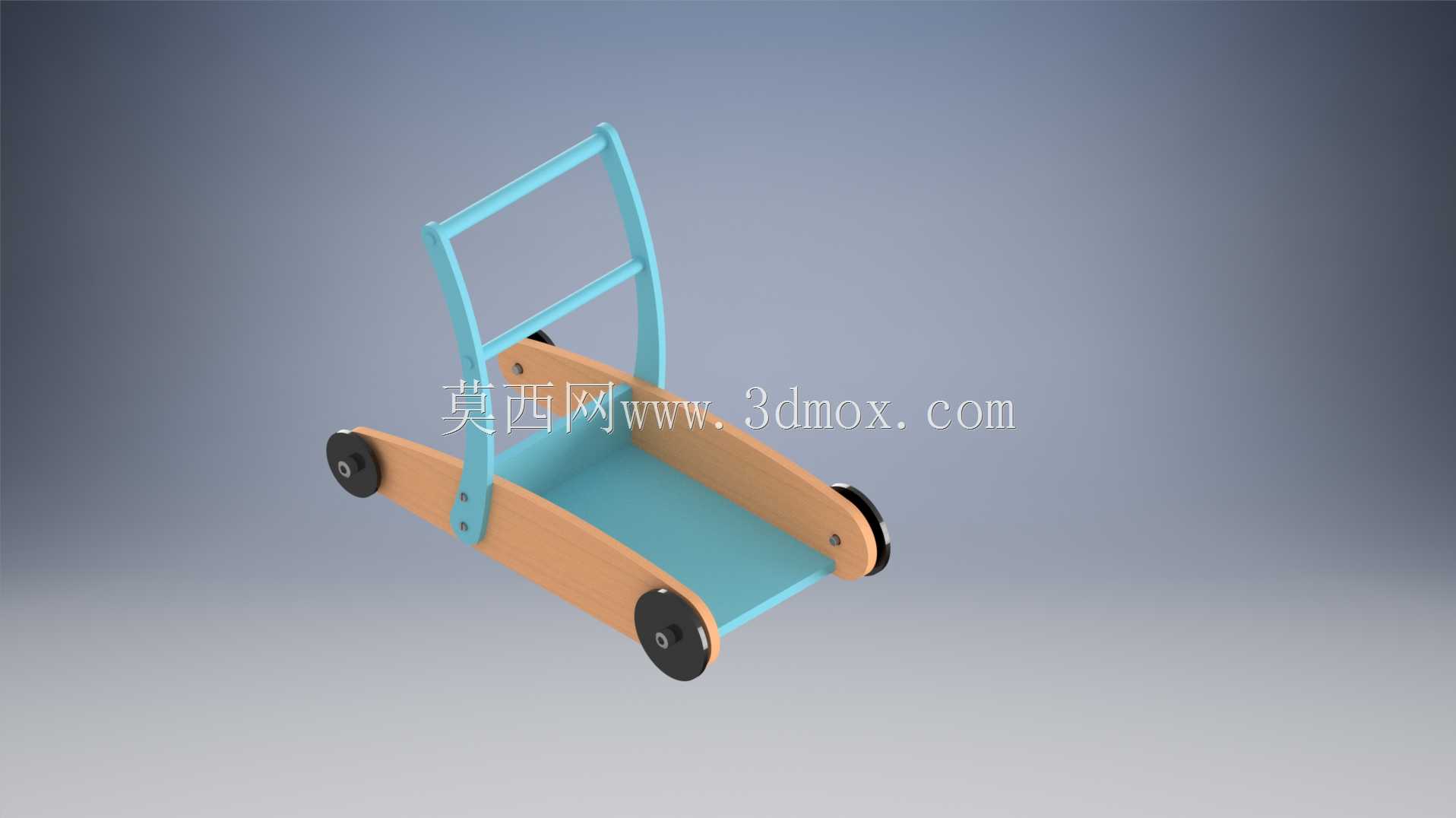

木质手推搬运小车结构设计方案

　　这款轻型木质手推载具，主要面向室内短途轻载物料转运场景设计，常见于仓储分拣环节的零散货品搬运、生产车间工位间的小型工件周转、商超后场的商品补货转运，也可适配教学场景下的机械结构演示、手工创客项目的结构参考使用，区别于工业级重载钢制手推车，该款载具主打轻量化、低噪音、易加工的特性，在对地面防护要求较高的铺装地面场景下，不会像金属轮架推车那样刮擦环氧地坪或实木地板，适配对作业环境友好度要求较高的使用场景。从功能特性来看，整车采用前置低平台的承载结构，承载面距离地面高度控制在120mm左右，装卸货物时无需大幅抬升物料，能够有效降低作业人员的弯腰负荷，单次额定承载设计值为50kg，可满足日常零散物料、轻型工件的转运需求；

　　后侧设置的双梁式推握把手，高度设置在距离地面850mm位置，适配多数成年人自然站立时的手部握持高度，推行过程中手臂无需过度抬起或下压，长时间推行作业的疲劳度更低；行走部分采用三轮布局，前端单轮为万向转向结构，后侧两轮为固定支撑轮，转向半径控制在0.6m以内，在狭窄的通道、工位间隙内也能灵活转向，不会出现卡滞问题。设计思路上，整车主体承载结构采用实木多层板作为基材，相比金属型材加工，木质材料的切割、打孔、装配难度更低，不需要焊接、表面喷涂等复杂工序，普通加工条件下即可完成制作，同时木质材料本身的阻尼特性更好，推行过程中产生的结构振动更小，噪音值比同规格金属推车低15dB以上；承载平台的边缘做了15mm高度的围边结构，

　　能够避免转运过程中圆形、易滑物料从平台侧边滑落，推握把手与车架主体采用螺栓紧固连接，连接处设置了加厚的金属垫片，分散连接点的应力，避免长期受力后木质基材出现开裂问题；轮组与车架的连接位置预埋了金属螺母嵌件，避免木质螺纹孔反复拆装后出现滑牙问题，提升结构的可拆卸维护性。从安装边界与尺寸参数来看，整车整体长度为620mm，宽度为380mm，推把顶端最高处距离地面900mm，整体外轮廓尺寸紧凑，闲置时可以竖直靠在墙面存放，占用的投影面积仅为0.12㎡，不会过多占用仓储或作业空间；轮组采用直径100mm的橡胶包胶滚轮，滚轮内部配置滑动轴承，推行阻力小，同时橡胶材质的轮面可以过滤地面微小凸起带来的颠簸，转运易碎类物料时的稳定性更好；

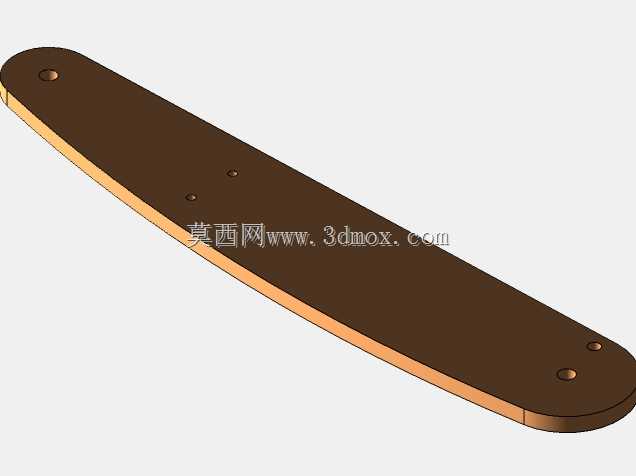

　　所有木质构件的外露边缘都做了R5的圆角倒钝处理，没有尖锐的棱角，作业过程中不会剐蹭操作人员或周边设备；车架的前后配重经过校核，空载状态下整车重心落在前后轮支撑三角形的中心位置，不会出现前倾或后翻的问题，装载货物时只要将物料重心控制在承载平台中心区域150mm范围内，即可保证推行过程的稳定性，不会出现侧翻风险。结构细节上，承载平台的底板采用12mm厚的多层实木板，两侧的车架纵梁采用18mm厚的实木板材，纵梁与底板之间采用沉头螺栓连接，螺栓头完全沉入板材表面，不会突出承载面影响物料放置；推握把手的横杆部分套有防滑的橡塑套，握持时的摩擦力更大，即使手部出汗或者沾有少量油污也不会出现打滑问题；前端万向轮的安装支架采用冲压钢板材质，与车架纵梁之间通过四颗螺栓固定，连接强度满足额定承载下的冲击载荷要求，即使推行过程中压过地面的小沟槽或门槛，也不会出现支架变形或连接松脱的问题。
