压缩空气驱动微型活塞式气动马达结构

　　这款气动马达以压缩空气为动力源，核心采用双列对置活塞布局，通过压缩空气的压差推动活塞做往复直线运动，再经曲柄连杆机构将直线运动转换为旋转运动，最终通过输出端的齿轮组完成动力的减速增扭输出，适配小扭矩高转速的气动驱动场景。从实际应用场景来看，这类微型气动马达常被用于有防爆需求的化工车间小型工装驱动、狭小空间内的自动化工位执行件动力源，或是教学演示用的动力原理展示载体，相比电动马达，它在易燃易爆环境下无电火花风险，且可通过调节进气压力灵活调整输出转速与扭矩，过载时只会出现停转不会烧毁部件，容错率更高。

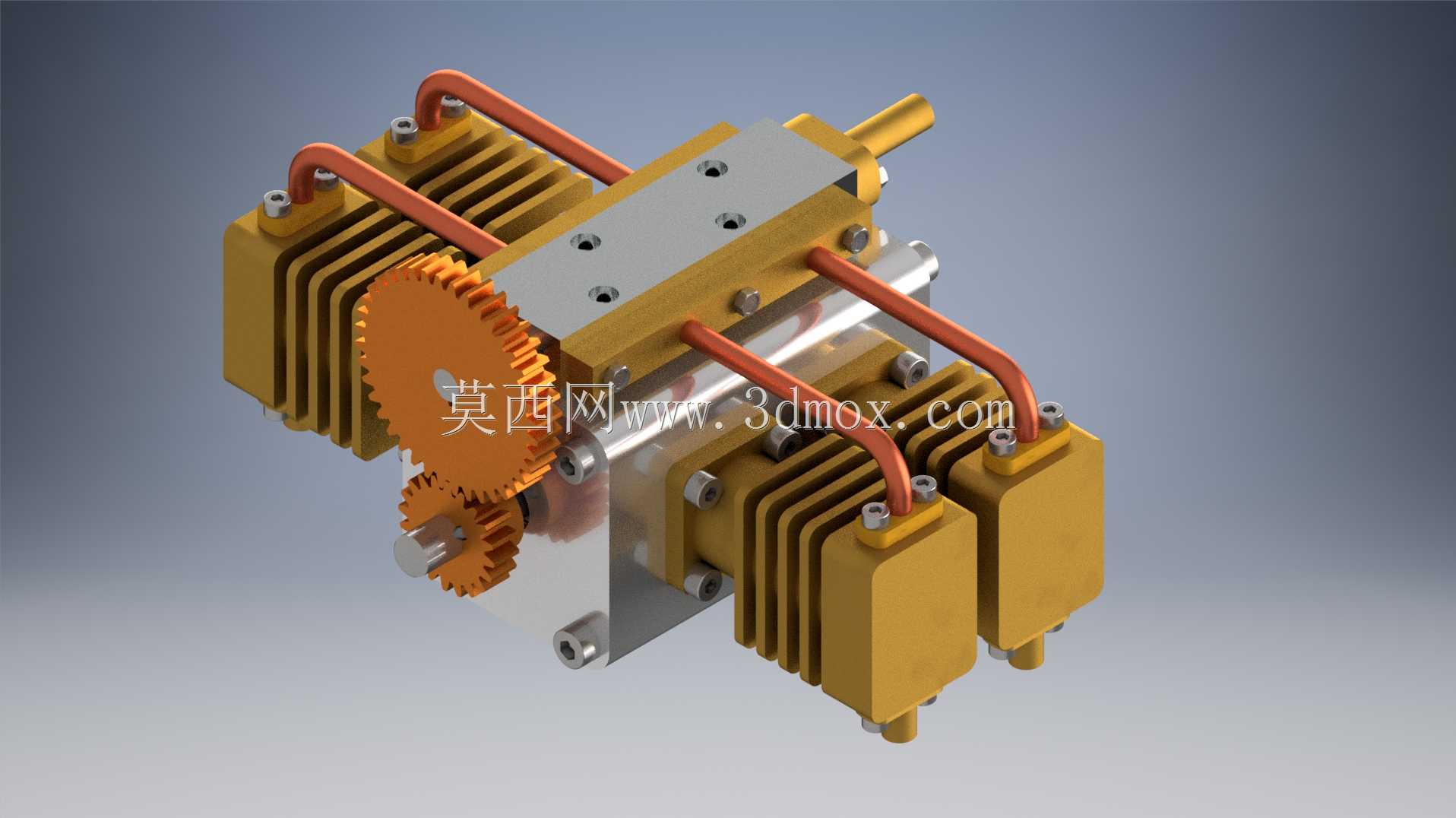

　　从结构设计思路来看，整机采用模块化堆叠设计，四个气缸体两两对置分布在曲轴箱两侧，每个气缸外部都集成了密集的散热鳍片，这是因为压缩空气膨胀做功时会产生温变，持续运行下的热量可通过鳍片快速散出，避免缸体因热胀冷缩出现活塞卡滞；缸体之间采用紫铜弯管完成气路连通，紫铜材质的管路兼具良好的形变能力与导热性，既可以抵消装配时的位置公差，也能辅助带走气路内的部分热量。传动端采用两级直齿轮传动，主动齿轮安装在曲轴输出端，从动齿轮与最终输出轴同轴连接，齿轮模数选取偏小，适配微型结构的紧凑布局，齿形采用标准渐开线设计，啮合间隙控制在合理范围，既保证传动平稳性，也避免间隙过大带来的回程误差。

　　安装边界方面，整机的核心安装基准为中间的金属安装板，板上预留了多个沉头安装孔，可直接通过螺栓固定在工装基板或设备支架上，安装时需保证输出轴与被驱动部件的同轴度误差不超过0.1mm，避免齿轮受径向力出现偏磨；外形上整机的横向尺寸覆盖四个气缸的外沿，纵向尺寸从齿轮端到输出轴端预留了足够的轴伸长度，可适配联轴器、小带轮等多种连接部件，安装时需在进气端预留气管接头的装配空间，避免管路弯折影响进气流量。

　　功能特性上，这款气动马达可通过改变进气方向实现正反转切换，响应速度快，启动扭矩大，在0.4-0.8MPa的常规工厂压缩空气压力下即可稳定运行，活塞与缸体之间采用耐磨密封件，长时间运行下的漏气量控制在较低水平，维护时仅需定期更换密封件、检查齿轮润滑状态即可，拆解难度低，不需要专用工装即可完成内部部件的更换。曲轴部分采用分体式装配结构，平衡块与曲轴一体加工，可抵消活塞往复运动带来的惯性振动，让整机运行时的抖动控制在较小范围，即使是固定在轻薄的安装基板上也不会出现明显的共振。气路的分配通过曲轴端部的配气阀完成，可精准控制每个气缸的进排气时序，保证四个活塞的做功顺序连贯，避免出现动力中断或卡顿的情况，配气阀与曲轴之间采用耐磨衬套连接，长时间运行下的磨损量极小，可保证配气精度长期稳定。
