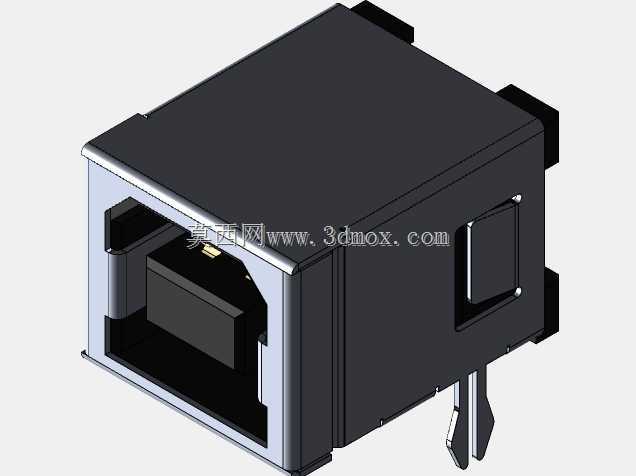

板端直插式USB Type-B接口连接器结构

　　这款板端直插式USB Type-B连接器，是工业控制设备、桌面外设、仪器仪表领域常用的有线数据传输接口部件，日常在打印机、工控采集模块、老式外置存储设备、专业音频接口的电路板上十分常见，主要承担设备间USB协议数据传输、小功率供电导通的连接功能，相比消费级常用的Type-A接口，B型接口的防误插结构更可靠，在需要频繁插拔的工业场景下耐用性表现更突出。从结构设计来看，这款连接器采用金属屏蔽外壳包裹绝缘胶芯的经典结构，金属外壳采用折弯冲压成型工艺，侧面预留的弹片卡扣结构，在插入对应公头后可提供足够的保持力，避免设备运行过程中受振动拉扯出现接口松脱、通讯中断的问题；外壳两侧延伸出的固定插脚，在波峰焊工序中可插入PCB对应定位孔，

　　焊接后能大幅提升接口与电路板的结合强度，承受侧向插拔力时不会出现焊盘脱落的失效问题。绝缘胶芯内部集成了4根标准接触端子，端子采用铜合金基材镀锡工艺，接触区域做了圆弧凸起设计，公头插入后可保证稳定的接触压力，降低接触电阻带来的信号损耗与发热问题；端子尾部为直插式弯脚设计，可适配1.6mm标准厚度的PCB板，引脚间距符合USB-IF规范要求，布线时可直接沿用标准B型接口的封装走线，无需额外调整差分线走线规则。安装边界方面，这款连接器的本体高度、插板深度都经过尺寸校核，焊接后在PCB正反面的突出量都控制在常规设备壳体的预留空间范围内，外壳前端的导向倒角可引导公头顺利插入，不会出现公头与壳体开孔错位卡滞的问题；金属外壳预留的接地焊脚，

　　焊接后可与PCB的保护地网络连通，既可以屏蔽外部电磁干扰对USB差分信号的影响，也能在静电放电场景下将浪涌电流直接导到接地层，避免静电击穿后端的USB控制芯片。实际选型应用时，这类连接器需要匹配对应厚度的PCB板，波峰焊温度曲线要符合端子镀层的耐温要求，避免高温下胶芯变形导致端子位置偏移；壳体开孔尺寸要匹配连接器前端的凸台尺寸，预留合适的装配公差，保证公头插入时不会被壳体挡住。
