E30型垂直十引脚磁芯电感变压器结构

　　该结构对应小功率电源链路中常见的E型磁芯电磁转换器件，采用E30规格磁芯配对组合，垂直方向布置十根引出插针，主要服务于板载隔离电源、开关电源辅助绕组、信号耦合回路以及低频滤波储能场景。在工控主板、家电控制板、小型驱动电源和通信终端内部，这类元件既要承担电能变换，又要通过绕组耦合实现输入输出隔离，因此骨架、磁芯、线圈和插针之间的空间配合必须在建模阶段完整表达。

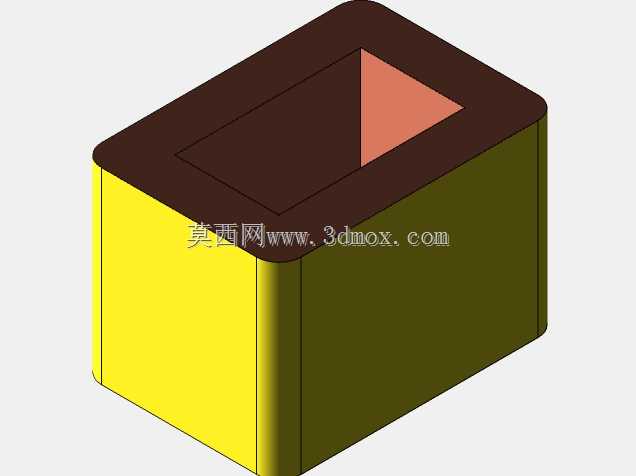

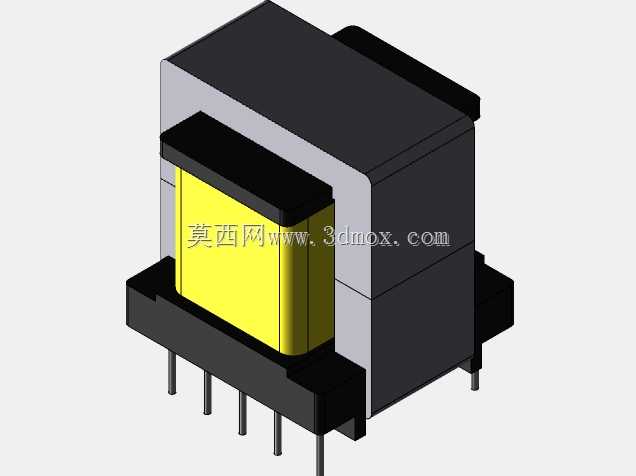

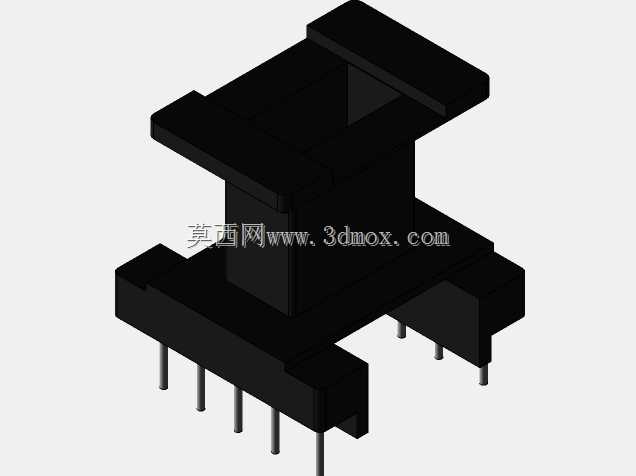

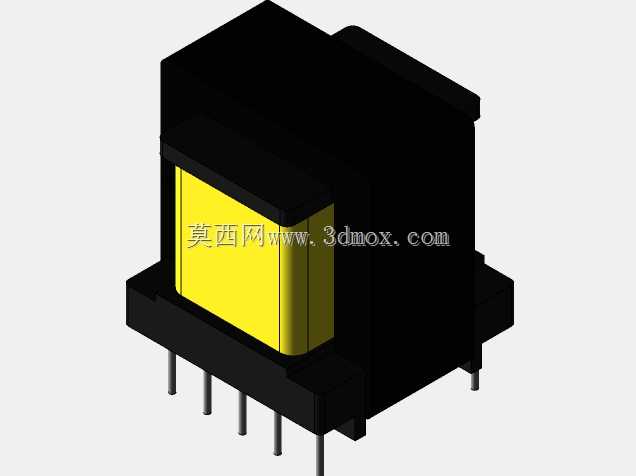

　　从实际装配关系看，黑色骨架承担绕组支撑与引脚定位功能，中部黄色区域对应绕线完成后的线圈包封或绝缘胶带范围，外侧E形磁芯从两侧对合，形成闭合磁路。磁芯中柱穿过骨架中心窗口，边柱覆盖绕组外侧，顶部和底部由骨架挡边限制位移，避免灌封或插装过程中磁芯偏位。插针沿骨架底部垂直伸出，适配PCB通孔波峰焊或手工焊接，针距与板孔布局需要保持一致，否则量产插装时会出现孔位干涉。

　　建模时优先还原磁芯对合面、骨架绕线窗口、端部挡墙、针脚伸出长度和外侧绝缘边界。磁芯外形并非简单方块，E片的中柱、边柱和背板厚度决定有效磁路截面；骨架内壁要留出磁芯插入间隙，外壁则要保证漆包线绕制后不超出安全距离。线圈部分以实体包络表达最大绕线空间，便于结构工程师检查与外壳、散热片、相邻电容或端子之间的爬电距离。

　　安装边界方面，底部插针是PCB定位基准，骨架底面应与板面保持设定高度，针脚露出焊盘侧的长度需满足焊接填充和剪切要求。元件顶部磁芯高度影响电源模块内腔净高，侧向磁芯宽度决定与周边高器件的最小间距。若设备处于振动环境，还可在磁芯外侧增加固定胶带、点胶槽或绑扎空间，这些细节在三维结构中预留后，后续壳体设计和工装夹具设计会更顺畅。

　　该类器件的设计思路不是追求复杂曲面，而是把磁路闭合、绝缘隔离、绕线容积、插针强度和自动插件兼容性统一在同一结构里。工程师在选型或复刻时，可通过模型核对绕组窗口利用率、磁芯夹持方式、引脚阵列方向以及板级占用轮廓，从而减少样机阶段因高度干涉、针脚错位或绝缘距离不足带来的返工。
