户外防降水式矩形通风格栅结构设计

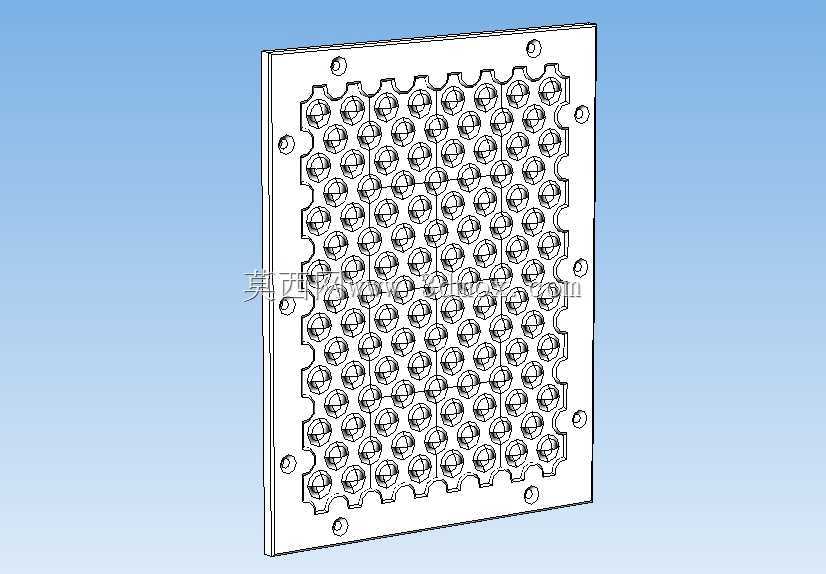

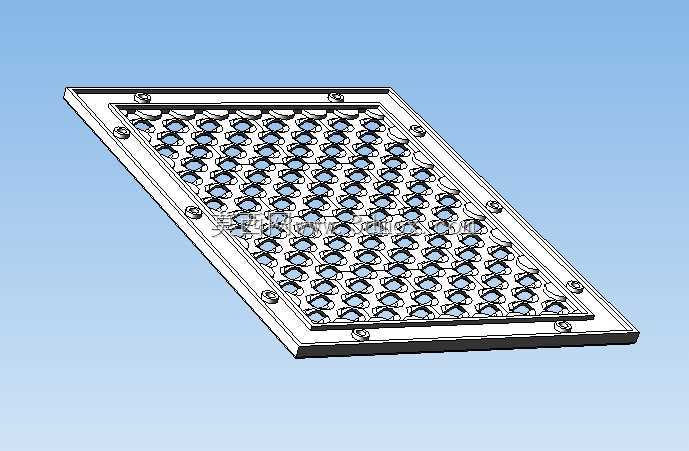

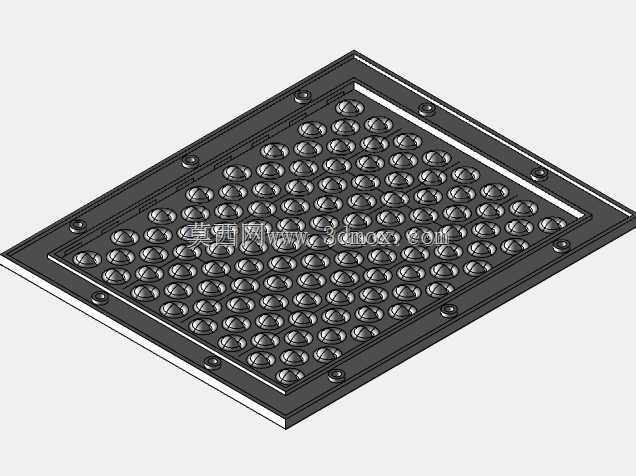

　　这款室外通风格栅的设计，最初是针对户外机柜、设备方舱、外墙通风口这类需要兼顾通风量与防雨水侵入的场景做的结构优化，区别于普通平面冲孔网，它的每个通风孔都做了带导流弧度的凸起结构，能在保证有效通风截面积的前提下，阻挡斜向飘落的降水直接进入设备内部，避免内部电气元件、机械结构受潮锈蚀。从安装边界来看，整体为矩形板式结构，板件四周预留了均匀分布的沉头安装孔，孔位做了同轴度公差约束，安装时可直接通过螺栓贴合固定在预留的通风洞口法兰面上，不需要额外加装压框，能减少现场安装的配件数量与施工步骤，板件边缘做了折边强化处理，整体刚性比同厚度平板冲孔件提升40%左右，户外长期使用不容易受风压、温度形变出现翘曲问题。设计过程中，

　　首先核算了户外场景的常规通风需求，按照常规电气设备舱的通风换热要求，排布了矩阵式的通风单元，每个单元的凸起弧度经过反复调整，既保证气流通过时的阻力不会过大，又能让落到格栅表面的雨水顺着凸起结构的导流面流到格栅外侧，不会顺着孔道渗入内侧，同时孔型的排布做了错位优化，在相同板面尺寸下尽可能提升开孔率，避免通风量不足导致设备内部积热。从结构细节看，格栅的每个通风孔边缘都做了小圆角过渡，没有尖锐冲切毛边，一方面能避免安装维护时划伤操作人员，另一方面也能减少气流通过时产生的风噪，在临近居民区的户外设备场景下使用，不会产生额外的噪音污染。板件的材质适配性也做了考量，建模时预留了板材厚度的参数化调整空间，可根据使用场景的防腐需求选用冷轧钢板喷塑、

　　不锈钢或者铝合金板材加工，不需要重新调整孔位与安装尺寸，能快速适配不同防腐等级、不同成本预算的项目需求。另外，格栅的整体厚度控制在较薄的区间，安装后不会突出墙面或者设备外立面过多，不会影响整体外观的平整性，同时凸起的通风结构也能一定程度上阻挡大体积的落叶、飞虫直接接触内部的防尘滤网，减少滤网的清理频次，降低后期运维的工作量。
