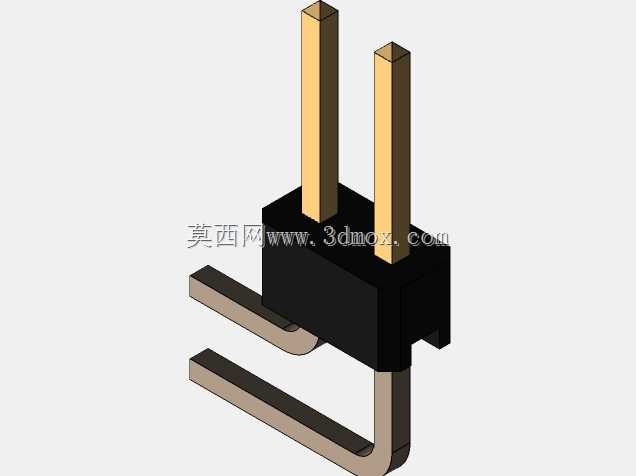

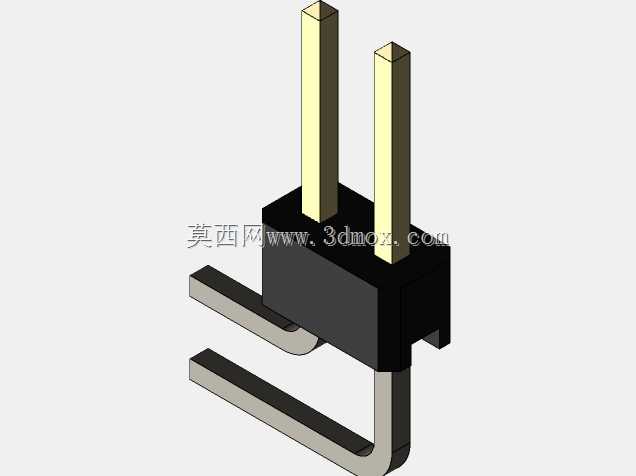

90度弯脚2针PCB板端电源连接插头

　　做了十几年电源类结构设计，这类90度弯脚两针插头是板载电源连接里最常用的基础连接件之一，很多刚入行的工程师容易忽略这类小零件的安装边界，最后打样回来才发现插装干涉、焊盘不匹配，耽误整板调试进度。先从实际应用场景说，这类弯针插头主要用在空间紧凑的PCB板侧出线场景，比如小型电源变压器的副边输出、低压控制板的板间电源对接、工控板的外接供电输入位，直针插头需要垂直于板面出线，会占用板上方的垂直空间，很多薄型电源外壳、嵌入式控制盒的内部净空只有不到10mm，直针插装后焊线的弯折半径根本不够，很容易顶到外壳内壁，90度弯脚的结构刚好把出线方向转到平行于板面的方向，顺着板边走线，能把垂直方向的空间占用压缩到最低，适配薄型化的设备内部布局。

　　从功能特性上看，这款两针结构专门对应单路直流或者低压交流的电源传输，两根插针分别对应正负极或者交流零火线，插针采用矩形截面设计，相比圆形插针，和塑壳的结合抗扭转能力更强，设备运输或者日常使用中遇到线材拉扯的时候，插针不会在塑壳里转动，避免焊盘处的应力集中导致焊盘脱落。塑壳部分采用台阶式限位结构，插装到PCB对应开孔后，塑壳底部的凸台刚好卡在板面和塑壳主体之间，控制插针穿过PCB的伸出长度，过波峰焊的时候不会因为插针插得过深导致焊锡爬到插针接触段，也不会因为插装不到位导致焊脚长度不够，焊接强度不足。弯脚部分的弯折半径做了圆弧过渡，没有直角死折，不管是插装时的受力还是后期线材拉扯的应力，都会顺着圆弧段分散，不会在弯折处出现应力断裂的问题，很多廉价接插件为了省料把弯折处做成直角，插拔几次或者温变循环后就容易在折角处开裂，这点在做工业级设备选型的时候要特别注意。

　　设计思路上，这款插头的尺寸完全匹配常规PCB的焊盘间距标准，两根插针的中心距按照通用2.54mm间距的整数倍设定，不用单独开定制焊盘，直接调用标准封装库就能完成画板，降低画板阶段的出错概率。插针的伸出段长度做了分级设计，穿过PCB的焊脚长度控制在1.2mm-1.5mm之间，刚好满足波峰焊或者手工焊的吃锡要求，不会因为焊脚过长导致剪脚工序额外增加工时，也不会因为焊脚过短导致焊接强度不够。塑壳的侧面做了微小的防呆倒角，虽然是两针结构反插也能通电，但防呆倒角能和PCB丝印的定位框对应，批量组装的时候工人不用反复核对极性，提升组装效率，也避免反插导致的电源短路风险。弯脚的水平段长度做了统一的尺寸管控，平行于板面的插针段距离板面的高度控制在2mm左右，刚好能让焊接后的线材顺着板面走，不会和板上其他贴片元件产生干涉，也不会因为高度过高导致和外壳的加强筋碰位。

　　安装边界方面，选型的时候要注意几个核心尺寸：首先是塑壳主体的长宽尺寸，要在PCB上预留对应的安装空位，周边3mm范围内不要布置高度超过塑壳顶面的元件，避免插装的时候出现干涉；其次是弯脚的水平延伸长度，要确认板边到焊盘中心的距离大于弯脚的水平段长度，不然弯脚会伸出板边，和设备外壳的侧壁顶住；还有插针的截面尺寸，要和PCB上的开孔尺寸匹配，开孔比插针单边大0.1mm-0.15mm最合适，太大了插装后容易歪斜，焊接后位置度差，太小了插装困难，批量生产的时候压装容易把PCB顶裂。另外要注意，这类弯针插头的塑壳耐温要满足波峰焊的温度要求，过炉的时候不会出现塑壳变形、插针移位的问题，设计建模的时候要把塑壳的受热变形量考虑进去，预留0.2mm左右的尺寸公差，避免过炉后塑壳膨胀顶到周边元件。实际建模的时候，要把插针的弯折圆弧、塑壳的脱模斜度、底部的限位凸台都准确还原，不能只做简化的方块加直杆模型，不然做干涉检查的时候会出现误判，等到实际打样组装才发现问题，就会造成不必要的成本浪费。很多新手建模的时候容易忽略插针和塑壳的装配间隙，把两个零件做成完全零贴合，实际生产中塑壳的注塑公差、插针的冲压公差都会累积，零间隙的设计根本没法完成装配，建模的时候要给插针和塑壳的配合面预留0.05mm左右的间隙，保证批量装配的时候能顺利压装到位。
