RC模型车用杆端关节球头拉杆结构

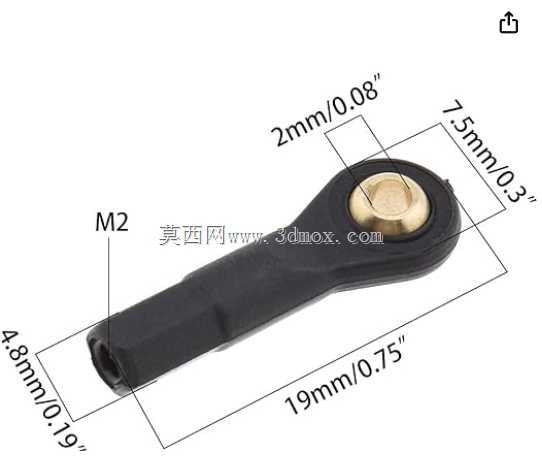

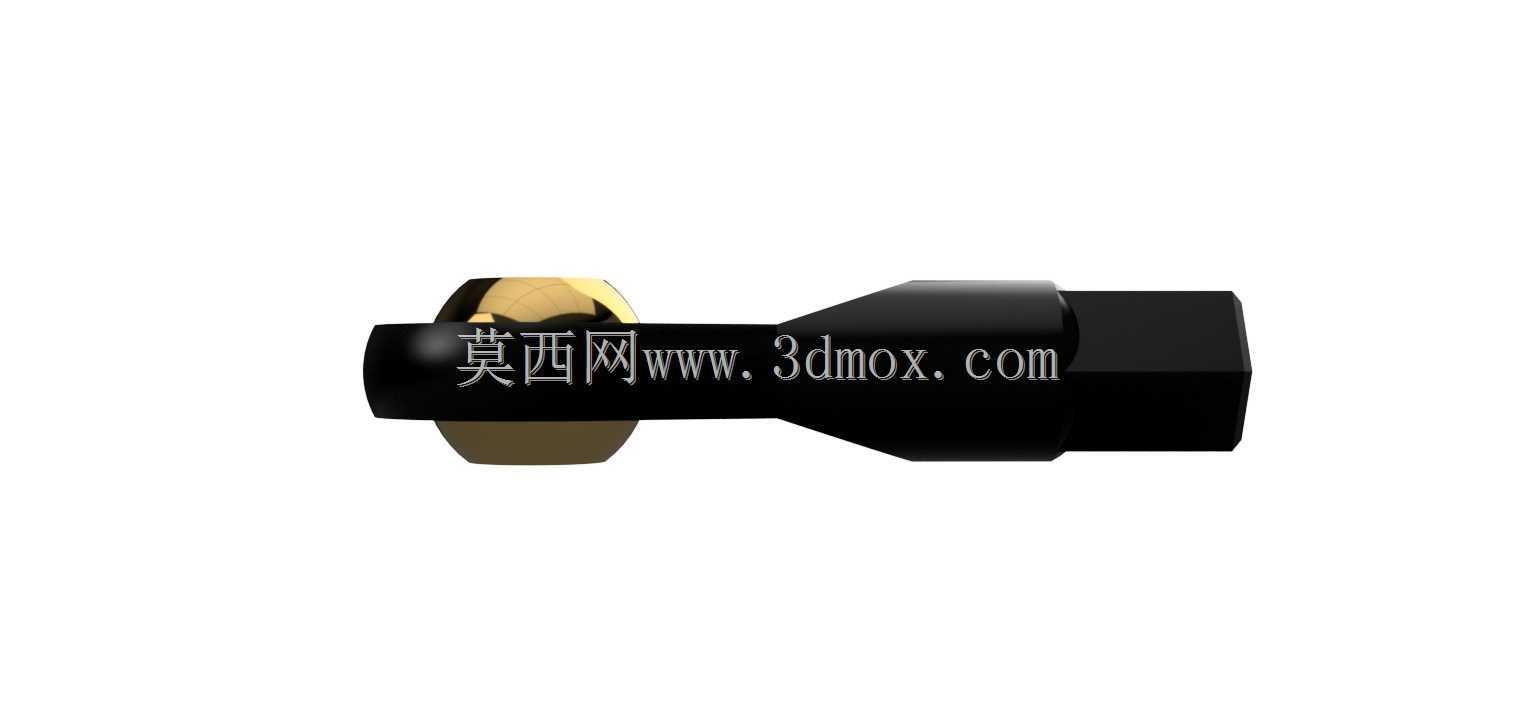

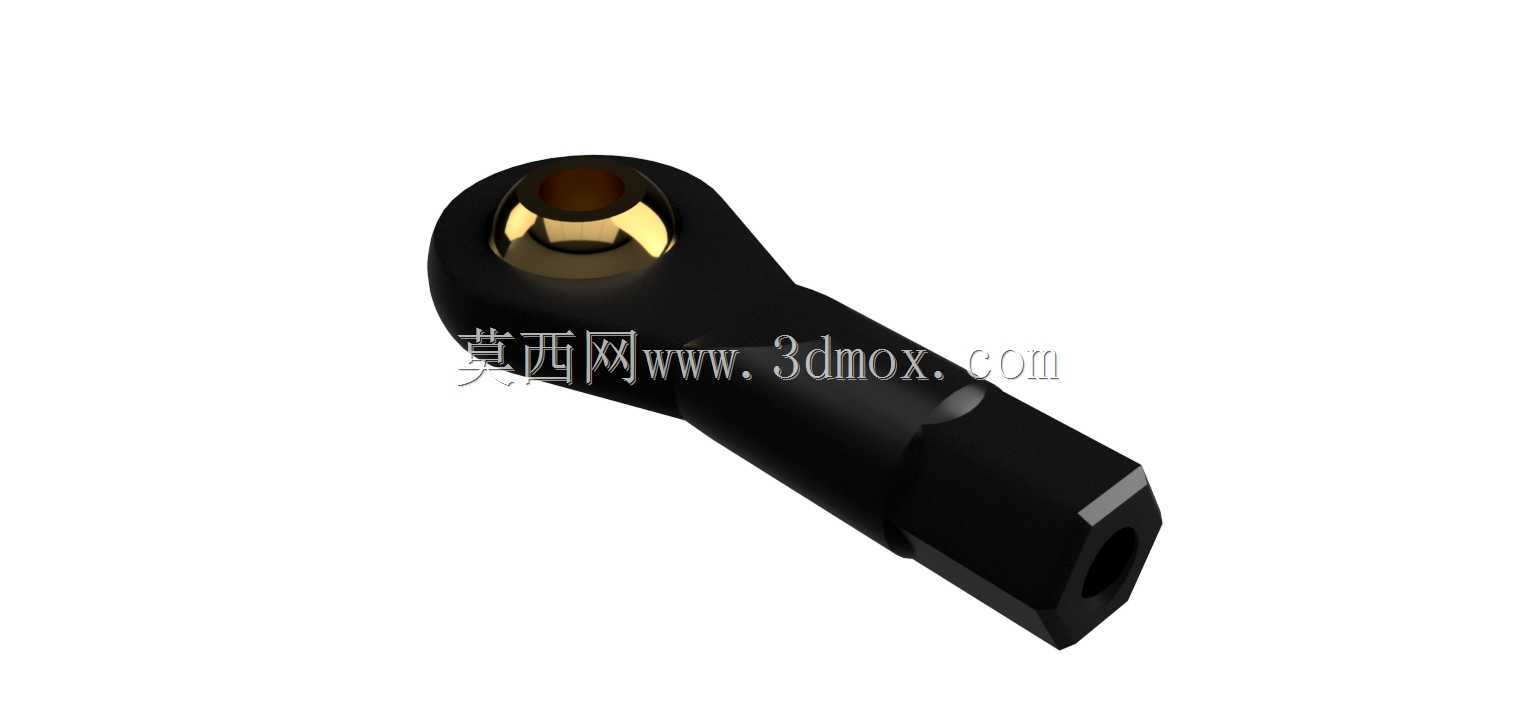

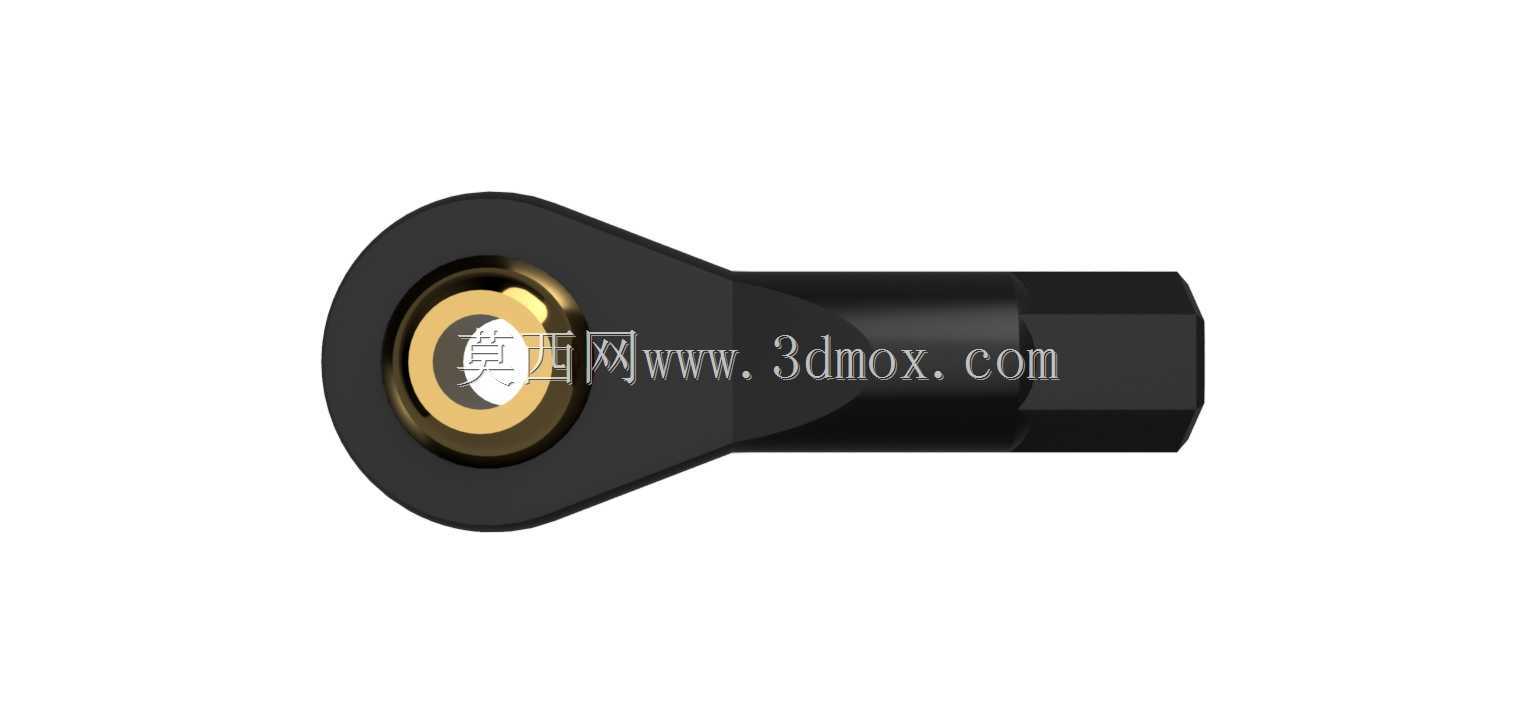

　　这类杆端球头拉杆是遥控模型车辆转向与悬挂系统里的核心传力构件，日常在1:10、1:8比例的越野、平跑、攀爬类RC模型上应用极广，主要承担转向动作传递、悬挂行程限位、轮端定位参数保持的作用，和实车的转向横拉杆、悬挂控制臂端关节功能逻辑一致，只是尺寸与载荷等级适配模型的轻量化使用场景。从结构设计来看，杆端采用一体化的球窝包裹式结构，内嵌的金属球头可以在球窝内实现最大30度左右的多方向摆角，能够适配悬挂上下跳动、转向左右摆动时的角度变化，避免硬连接带来的运动卡滞，球头表面做了抛光处理，降低转动摩擦阻力，减少动作过程中的虚位，保证转向指令传递的精准度。杆身部分采用六角柱加内螺纹的结构设计，六角结构可以方便使用扳手夹持调整长度，

　　安装时通过旋转杆身就能精确调整拉杆总长度，以此匹配不同轮距、不同阿克曼转向角的设定需求，内螺纹端可以搭配正反牙的球头螺栓，调整长度时不需要完全拆下拉杆就能完成参数微调，大幅提升装车调试的效率。安装边界方面，这类拉杆的球头端通过贯穿螺栓固定在转向摇臂或者轮座的安装孔位上，螺纹端连接舵机臂或者悬挂固定座，安装时需要保证球头摆动范围内没有其他构件干涉，尤其是悬挂压缩到极限行程、转向打到最大角度时，球头的摆角不能超过结构允许的极限值，否则会出现球头脱出或者球窝开裂的问题。设计建模时需要重点关注球头与球窝的配合间隙，间隙过大会导致转向虚位，影响操控手感，间隙过小则会导致转动卡滞，动作响应迟滞，同时杆身的壁厚需要满足模型车行驶时的冲击载荷要求，

　　尤其是飞坡落地时的瞬时冲击力，要避免杆身出现弯曲变形。球窝部分的材料通常选用工程尼龙或者POM材质，兼顾耐磨性与一定的自润滑特性，不需要额外添加润滑脂就能保证长时间的顺畅转动，金属球头一般采用碳钢镀镍处理，兼顾强度与防锈能力，适配户外非铺装路面的使用环境，避免泥水侵蚀导致的球头锈蚀卡滞。在整套RC模型的行走系统调校中，这类拉杆的长度精度直接影响车轮前束角、camber角的设定准确性，是整车操控手感调校的基础零件，建模时需要严格控制螺纹的同轴度、球头中心到杆端螺纹端面的尺寸公差，保证装车后不需要过度打磨就能直接适配，同时球头的摆动阻尼要控制在合理范围，既不能过松导致虚位，也不能过紧导致悬挂回弹受阻。
