CA6140车床用刀具连接套筒结构

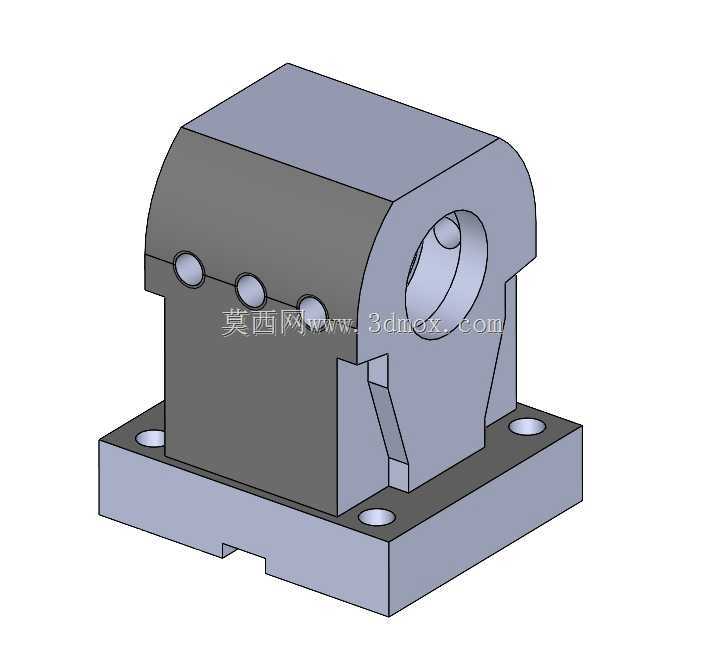

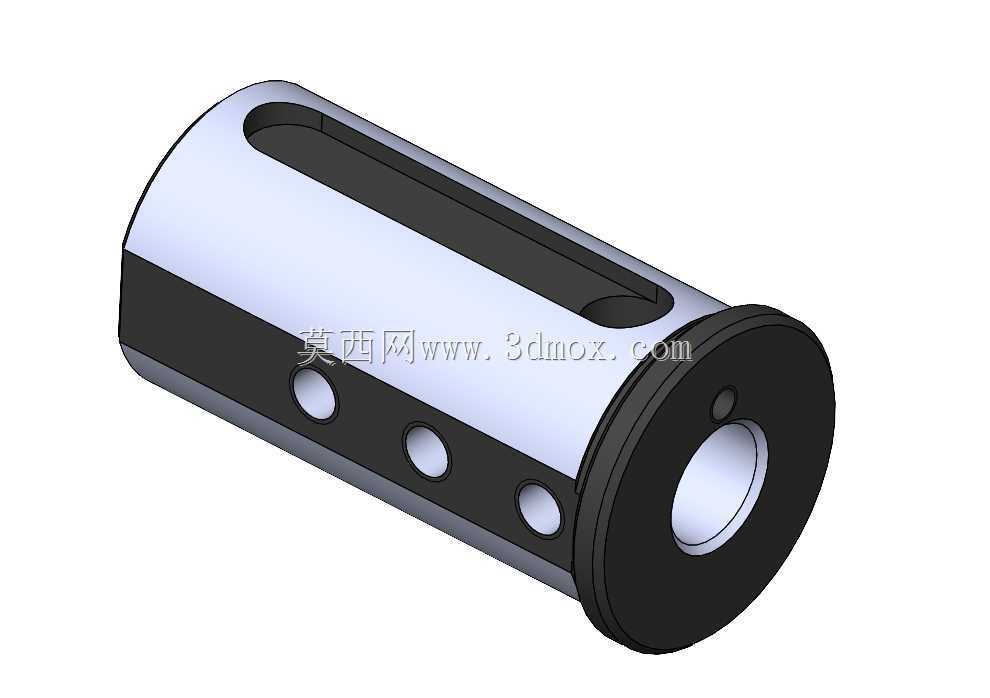

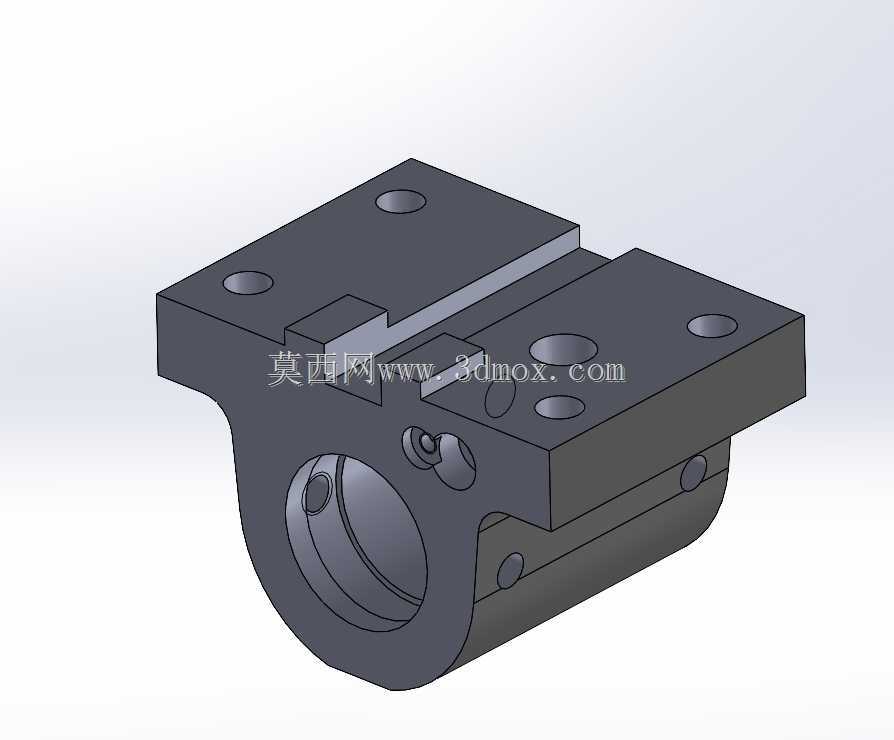

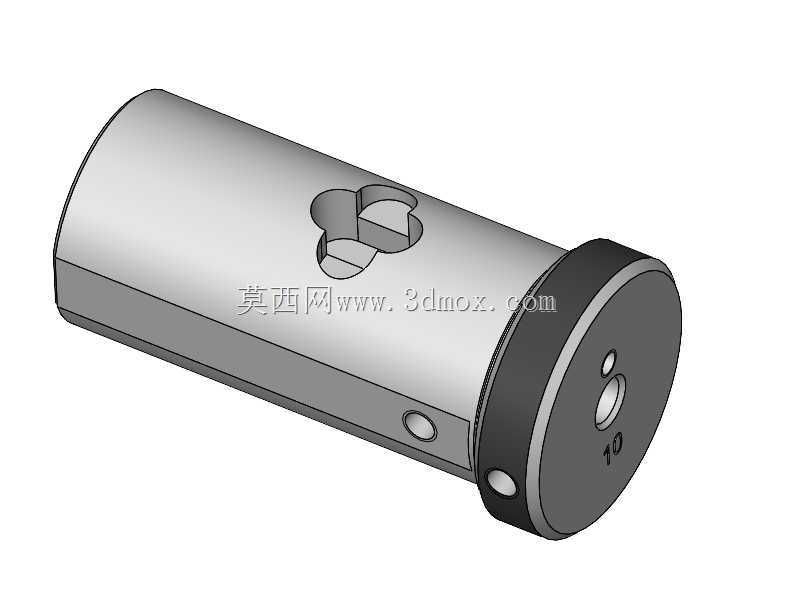

　　在普通卧式车床的金属切削加工场景中，刀具连接装置是衔接刀架与切削刀具的核心过渡部件，直接决定切削过程中刀具的装夹刚性与加工精度。这款适配CA6140车床的刀具连接套筒，主要用于车床刀架工位的扩展装夹，可实现不同柄径内孔车刀、镗刀的快速装夹定位，解决标准刀架装夹孔尺寸单一、小柄径刀具装夹同轴度差的问题。从结构设计来看，套筒主体采用圆柱回转体构型，外圆尺寸匹配CA6140车床四方刀架的标准装夹孔，安装时可直接嵌入刀架装夹位，依靠刀架侧顶螺钉实现周向与轴向锁紧，无需额外改制刀架结构，安装边界完全适配现有车床刀架的装夹行程，不会出现与刀架转盘、中拖板的运动干涉。套筒侧壁开设的长条形通槽，主要用于刀具装入后的锁紧让位，

　　配合侧壁均匀分布的三个径向顶丝孔，可实现装入刀具的三点锁紧，相比单螺钉顶紧结构，三点锁紧可有效抵消切削过程中的径向切削力，避免刀具出现偏摆、退刀现象。套筒端部设置的凸缘结构，可在装入刀架时实现轴向定位，保证套筒伸出刀架的长度一致，批量换刀时无需重复调整伸出长度，缩短换刀辅助时间。内孔作为刀具装夹的核心工作面，加工时严格控制与外圆的同轴度公差，保证装入刀具的切削中心与车床主轴回转中心重合，减少切削过程中的让刀误差。在实际加工应用中，这类连接套筒多用于深孔镗削、小直径内孔车削工序，这类工序使用的刀具柄径普遍小于刀架标准装夹孔，直接装夹会出现装夹间隙大、刚性不足的问题，通过该套筒过渡，可将刀具装夹悬伸量控制在合理范围内，

　　提升切削过程的抗震性。设计过程中充分考虑了车床切削的受力特点，套筒壁厚经过受力核算，在保证内孔装夹范围的前提下，保留足够的壁厚承受切削扭矩，避免重切削时套筒出现变形。侧壁的顶丝孔位置经过排布优化，三个顶丝点沿轴向错开分布，可对刀具柄部形成多点支撑，即使刀具柄部存在微小尺寸公差，也能通过三点调整实现刀具中心与主轴中心的对正，降低对刀难度。套筒外圆的粗糙度与圆柱度严格匹配刀架装夹孔的配合要求，采用间隙配合设计，既保证拆装便捷，又避免配合间隙过大导致的装夹误差。长槽的宽度与深度经过匹配设计，既满足顶丝的锁紧行程需求，又不会过度削弱套筒的整体刚性，槽边做倒角处理，避免拆装时刮伤刀架装夹孔内壁。
