卧式煤气处理用油气分离装置结构

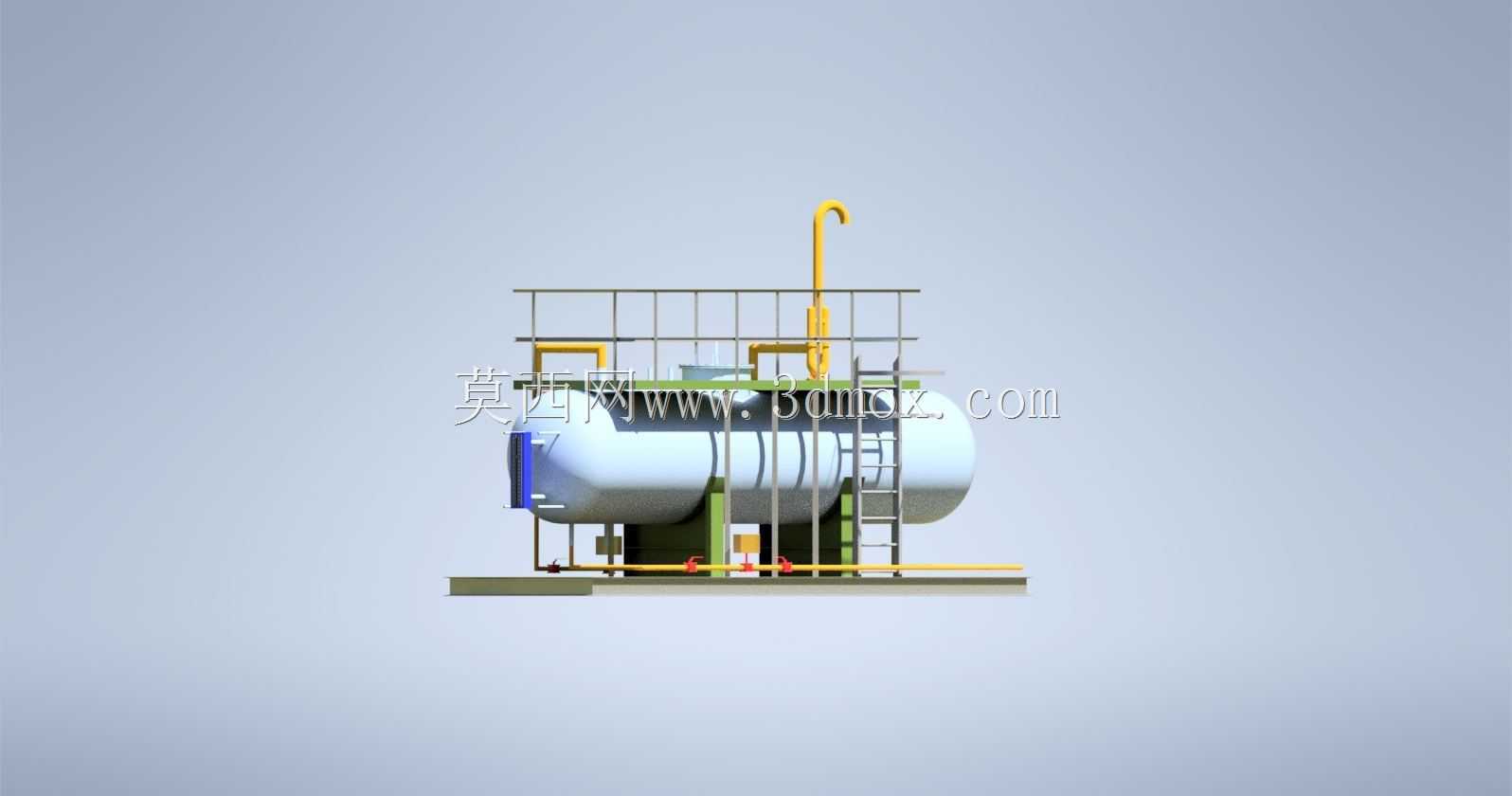

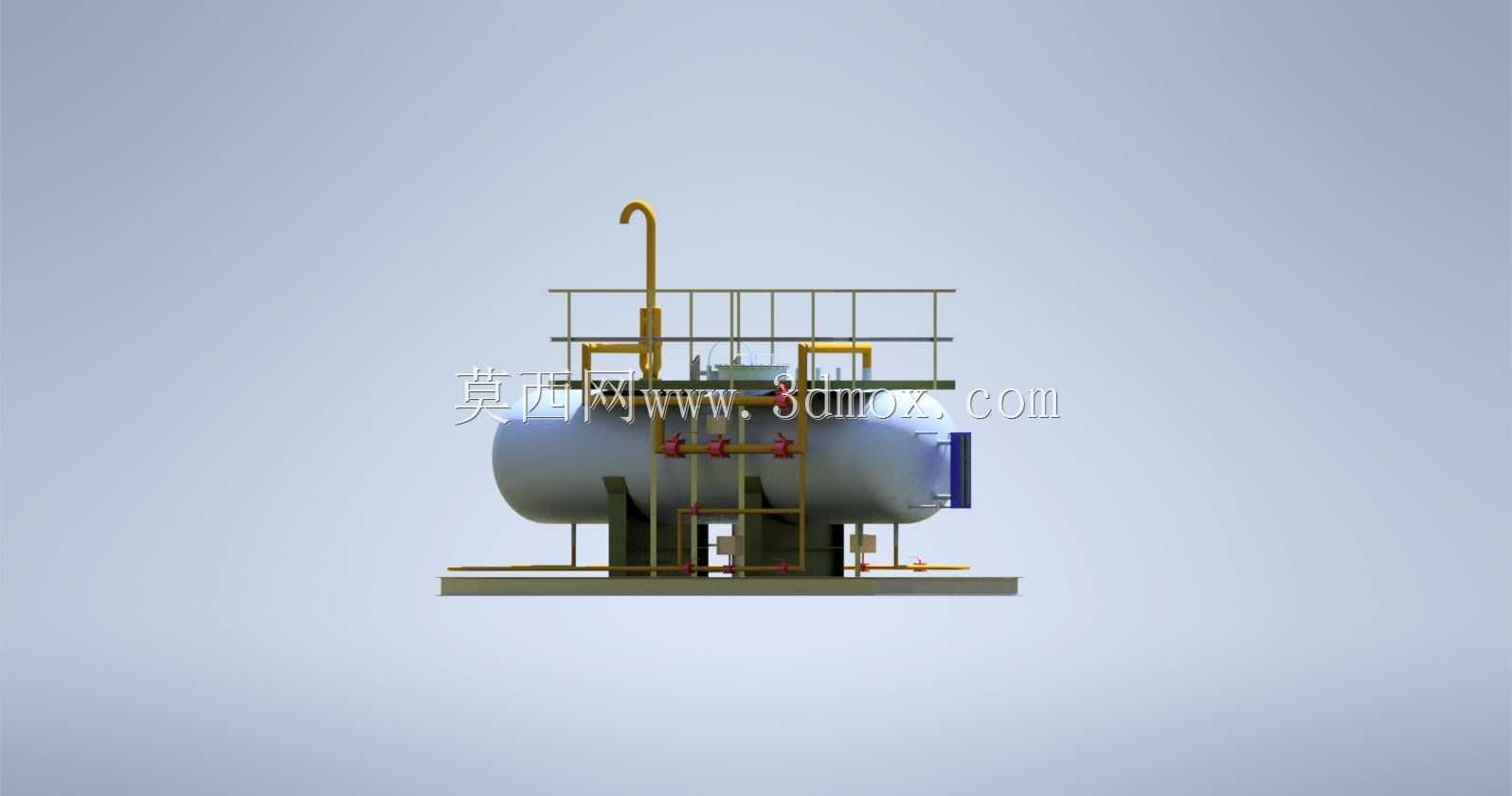

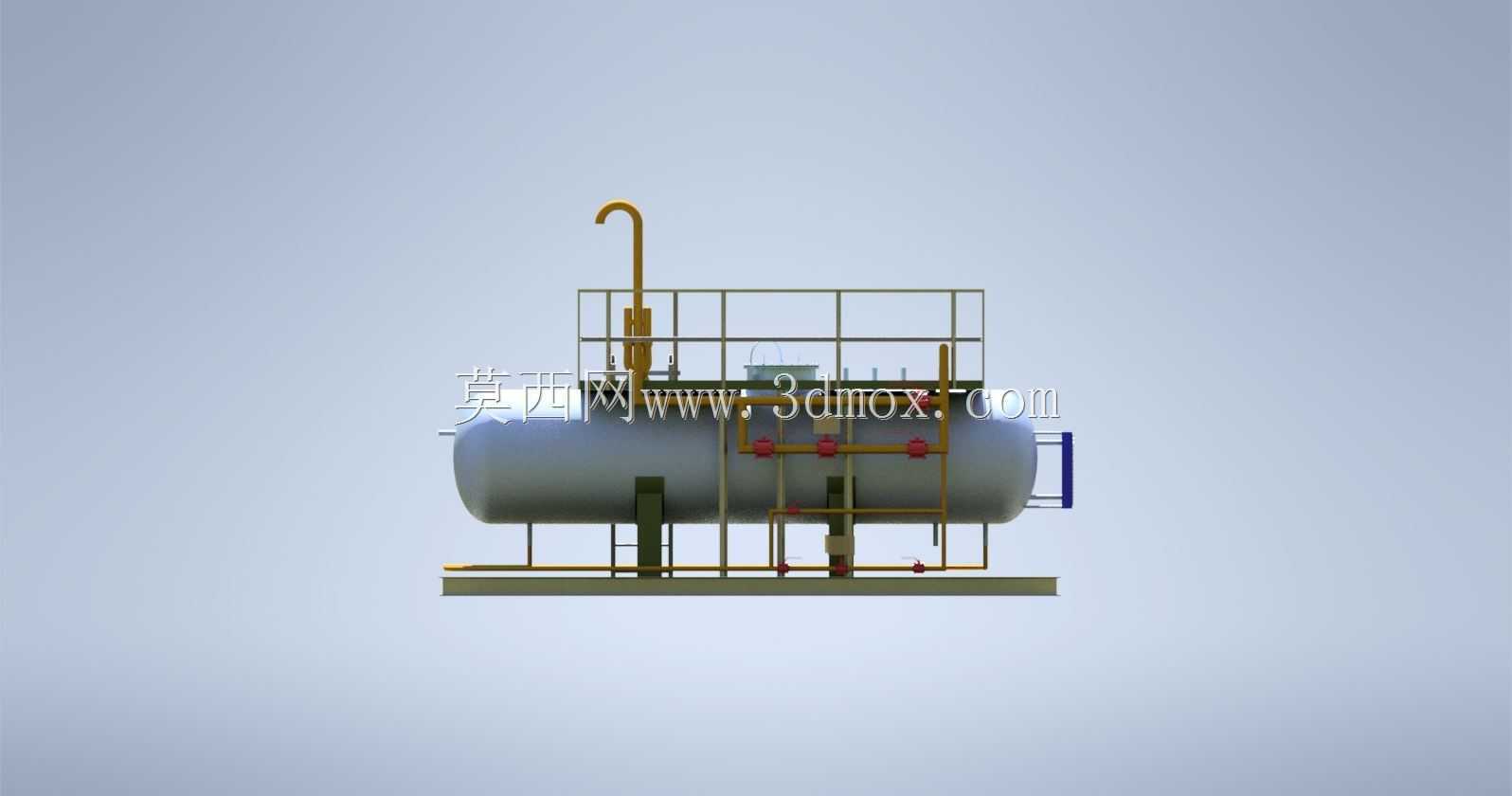

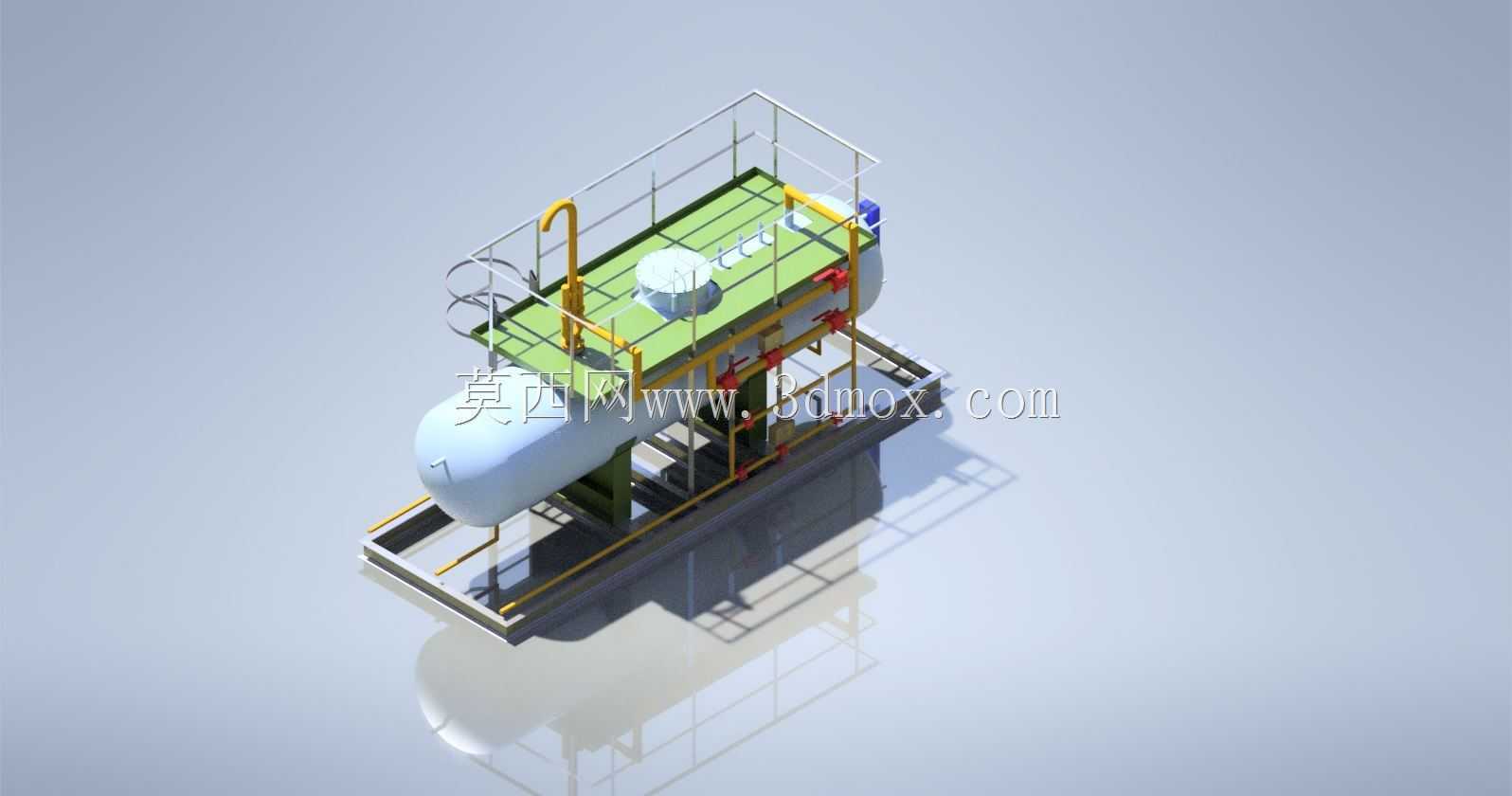

　　在中小规模煤气发生站、小型燃气锅炉房的燃气预处理工段，这类卧式油分离装置是前端净化环节的核心配套设备，主要承担煤气介质中液态油雾、凝结水滴与气态介质的分离作业，避免带液介质进入后续加压、输送或燃烧环节，造成管道积液、燃烧工况不稳、设备内壁腐蚀等工程问题。该装置采用卧式承压罐体作为核心承载结构，相比立式同处理量设备，卧式布局的安装高度更低，对厂房净空要求更小，配套操作平台的搭建难度更低，日常巡检、阀门操作的作业安全性更高。罐体顶部设置带安全护栏的操作平台，平台采用防滑格栅板铺设，周边设置1.2米高的防护栏杆与踢脚板，满足工业操作平台的安全规范要求，平台上预留人孔操作空间、阀门操作位，方便运维人员定期开展内部清理、密封件更换、

　　仪表校验等作业。罐体侧面设置爬梯连通地面与操作平台，爬梯踏步采用防滑花纹钢板制作，倾角控制在45度以内，符合人工上下攀爬的人机工程要求。罐体进出口管路采用侧进侧出的布局方式，管路配套截止阀、压力表接口，可根据现场工艺需求灵活调整安装方向，适配不同走向的厂区工艺管线。设备底部设置型钢焊接制作的鞍式支座，支座与罐体采用焊接连接，支座底板预留地脚螺栓安装孔，安装时可通过垫铁调整罐体水平度，保证设备运行时的稳定性，避免积液在罐体内部形成死角影响分离效率。设计过程中首先根据24小时3立方米的煤气处理量，核算罐体的有效容积、气速控制区间，将罐体内部的气相流速控制在液滴沉降的临界流速以下，保证夹带的液态颗粒有足够的时间沉降到罐体底部的集液区，

　　避免气速过高造成二次带液。罐体底部设置集液包结构，沉降下来的液态介质汇集到集液包内，可通过底部排污阀定期排出，无需停机即可完成积液排放作业，适配连续运行的燃气处理工况。罐体顶部设置放空口、人孔，人孔采用快开式承压人孔结构，方便检修人员进入罐体内部清理沉积的油泥、杂质，人孔密封面采用凹凸面结构，配套耐油橡胶垫片，保证承压状态下的密封性能。设备的所有外露管路、平台、支架均做防腐涂装处理，罐体本体采用压力容器专用钢板焊接制作，焊接完成后需做水压试验验证焊缝强度与密封性能，满足低压承压设备的制造规范要求。安装时需注意设备周边预留至少1米的检修操作空间，罐体上方的操作平台与厂房顶部的净空距离不小于2米，方便人员直立操作，进出口管路需设置柔性支撑，避免管路重量直接作用在罐体接口上造成应力集中，长期运行出现焊缝开裂问题。
