井作业用细钢丝绳插接式绳索插座结构

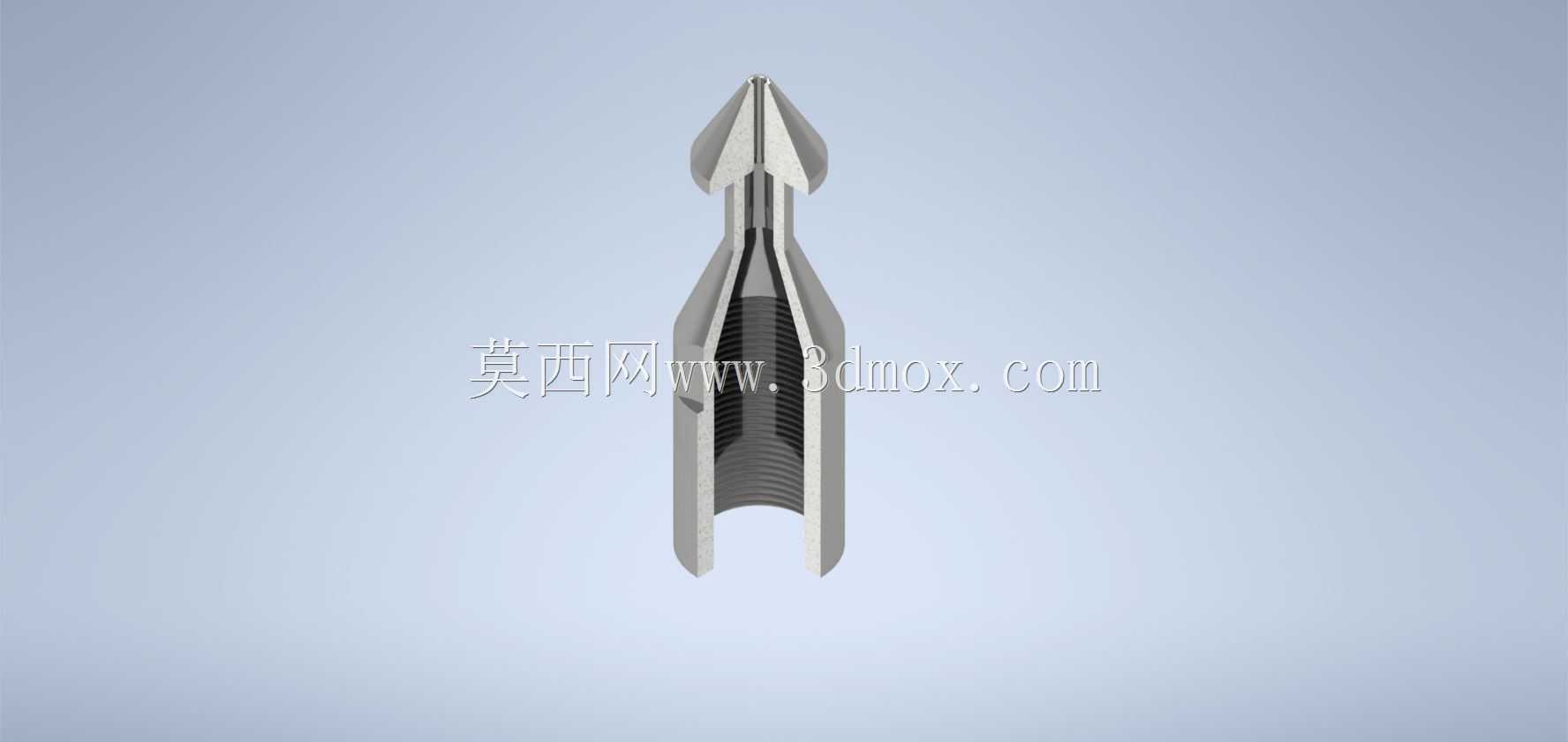

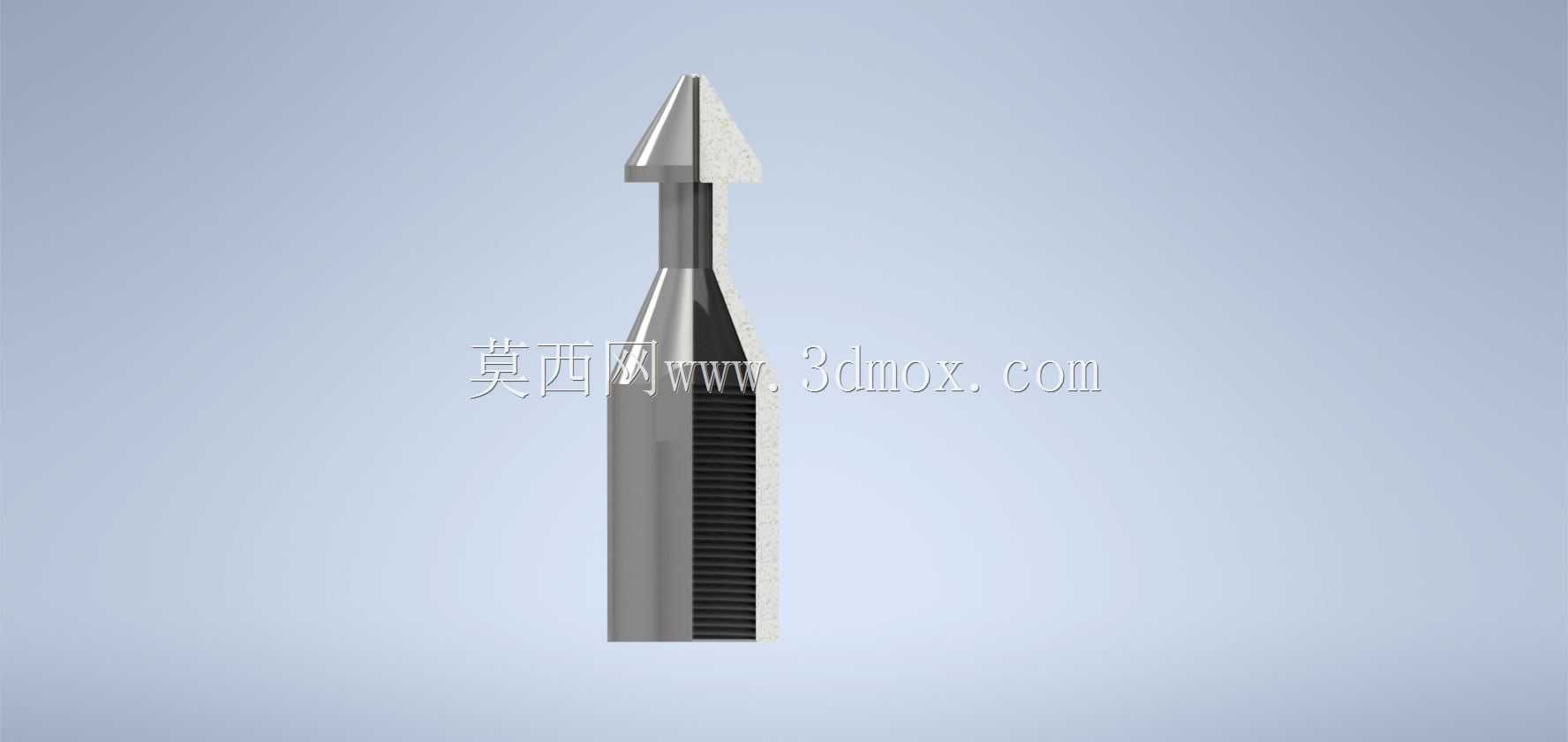

　　在油气田修井、矿山竖井作业、地质钻探井下施工场景中，绳索类构件的快速对接与载荷传递一直是现场作业的核心可靠性节点，常规的钢丝绳打结、绳卡固定方式存在应力集中系数高、反复受载后易滑移松脱、对接端外形不规整易卡滞井壁的问题，这类绳索插座正是针对井下狭小空间内的绳缆对接需求开发的专用连接构件。从结构功能来看，该构件整体采用轴对称回转式设计，上端为收窄的锥形导向头，锥面开有对称的分瓣式开槽，开槽向内延伸至中部内螺纹段的起始位置，下端为开口式承插腔体，腔体内壁加工有连续的梯形内螺纹，用于匹配钢丝绳端的压制接头或者插接后的绳股膨大部。实际作业时，预先处理好的钢丝绳端从下端开口插入腔体，待绳端的定位凸台卡入内螺纹段的止退台阶后，

　　上端的分瓣锥头在外部套环的挤压下向内收拢，将穿入的钢丝绳外层股牢牢压合在锥面与绳芯之间，配合内螺纹段对绳端膨大部的轴向限位，可实现15吨级额定拉载荷下无滑移，完全满足井下工具串提拉、测井线缆牵引、井下落物打捞的载荷传递需求。设计阶段首先要考虑的是井下工况的边界限制，多数油气生产井的油管内径为62mm，因此该绳索插座的最大外圆直径控制在58mm以内，上端锥头的导向角度设置为18度，既保证下入过程中遇到油管接箍错位、井壁结蜡凸起时能顺利滑过，又避免锥角过小导致分瓣结构的刚度不足，受侧向挤压时发生变形卡滞。中部内螺纹段的长度设计为3倍公称直径，螺纹牙型选用牙侧角3度的梯形传动螺纹，相比普通三角螺纹，其牙根强度高、对中性好，

　　即使绳端接头存在少量尺寸偏差，也能顺利旋入到位，同时螺纹牙的抗剪切能力可承担80%以上的轴向拉载荷，降低上端分瓣压合段的载荷负担。下端的开口槽宽度设置为8mm，一方面是为了在插接钢丝绳时能快速观察绳端的到位情况，避免插接过深导致锥头段的压合行程不足，另一方面在作业完成后需要拆卸绳索时，可通过扁铲插入开口槽撬动分瓣结构，快速松开压合的绳股，无需切割绳索即可实现构件的重复利用。从受力路径优化的角度，设计时特意将分瓣开槽的末端设置了直径2mm的圆形止裂孔，因为井下作业时构件承受的不只是静拉力，上提过程中遇卡时的瞬时冲击载荷、绳索旋转带来的扭转载荷都会在开槽末端形成应力集中，止裂孔可将开槽处的应力集中系数从3.2降低至1.7，

　　大幅降低构件受冲击时发生开裂的风险。上端锥头的外表面还做了0.8μm的粗糙度处理，减少下入和上提过程中与井壁的摩擦阻力，避免长期摩擦导致的壁厚减薄，下端开口的边缘做了R2的圆角钝化，防止插接绳索时刮伤钢丝绳的外层钢丝，导致钢丝断丝降低绳索整体强度。安装边界方面，该绳索插座配套的压合套环为标准件，安装时不需要专用的液压压接工具，现场作业人员仅用手锤和冲子即可将套环敲击到位，相比常规的铸钢绳套，其整体长度缩短了22%，在井下工具串长度受限的场景下，能留出更多的空间安装其他井下检测仪器。实际现场应用反馈显示，这种结构的绳索插座在斜井段作业时，因为导向锥头的顺滑外形，通过造斜段的阻力比普通绳卡连接结构低40%左右，不会出现绳卡凸起部位刮蹭套管内壁的问题，而且整体没有突出的螺栓、卡扣等零散零件，不存在井下作业时零件脱落落井的风险。在结构建模过程中，需要重点保证分瓣结构的对称度，四个分瓣的角度偏差不能超过0.5度，否则压合时会出现单侧受力过大，导致压合不紧绳索打滑的问题，内螺纹段与外锥面的同轴度要控制在0.1mm以内，保证受拉时载荷沿轴线均匀传递，避免偏载导致的构件变形。针对含硫化氢的腐蚀工况，建模时还预留了表面镀层的厚度余量，构件整体做磷化处理后镀层厚度控制在0.02-0.03mm，不会因为镀层导致配合尺寸超差，同时能满足井下酸性环境的耐腐蚀要求。
