法兰连接快开式篮式管道过滤装置

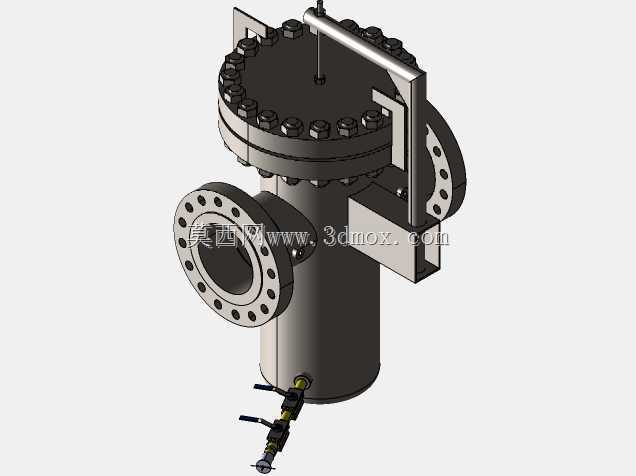

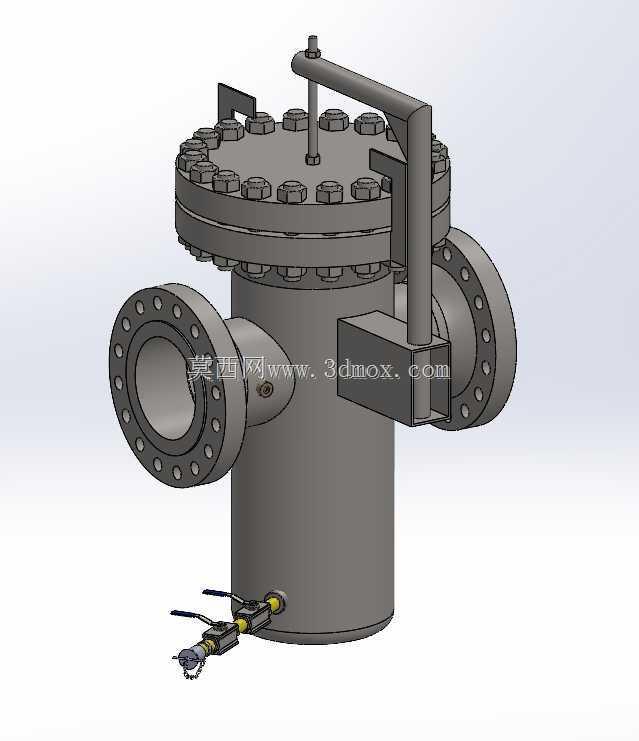

　　这款篮式管道过滤装置主要应用于石油化工、市政给排水、冶金能源等行业的流体输送管路中，核心作用是截留管路流体中携带的固体杂质、焊渣、锈蚀颗粒等异物，避免下游的泵、阀门、仪表等精密设备被杂质卡涩、磨损，保障整个流体输送系统的运行稳定性。从结构设计来看，装置采用立式筒体结构，两侧为等径法兰接口，可直接与同压力等级的工业管道对接安装，安装时需注意筒体底部排污口的朝向，预留足够的操作空间用于日常排污与滤芯检修。快开压盖结构是该装置的设计亮点，顶部压盖通过周向均布的螺栓实现密封压紧，配套的快开转臂结构无需完全拆卸所有螺栓即可完成压盖的开启操作，大幅缩短滤芯清理、更换的作业时长，降低运维人员的劳动强度，转臂的支撑结构直接焊接在筒体侧壁，

　　受力路径直接，开启过程中压盖不会出现偏摆磕碰密封面的问题。筒体底部设置了带阀门的排污接口，日常维护时无需打开顶部压盖，仅开启排污阀即可排出筒体内沉积的部分杂质，适合高频次的日常运维操作。设计过程中充分考虑了安装边界的适配性，两侧法兰的端面距、法兰螺栓孔的分布尺寸完全匹配对应压力等级的管道法兰标准，筒体的外径尺寸、顶部压盖开启后的最大抬升高度都做了严格的尺寸控制，可适配多数工业管廊、设备间的狭窄安装空间，不会出现安装时与周边管线、结构件干涉的问题。密封结构上，压盖与筒体的结合面采用耐温耐腐的密封垫片，可适配常规水、油品、弱腐蚀性化工介质的输送工况，法兰密封面的加工精度满足中低压管路的密封要求，正常工况下不会出现介质渗漏问题。

　　内部的过滤篮采用冲孔板加支撑骨架的结构，可根据实际过滤精度需求更换不同网孔的过滤元件，过滤篮的定位结构直接卡在筒体内部的支撑台阶上，拆装时无需额外工具即可取出，清理完成后可快速复位。整个装置的结构受力经过校核，筒体壁厚满足对应公称压力的强度要求，在管路压力波动的工况下也能保持结构稳定性，不会出现筒体变形、密封失效的问题。
