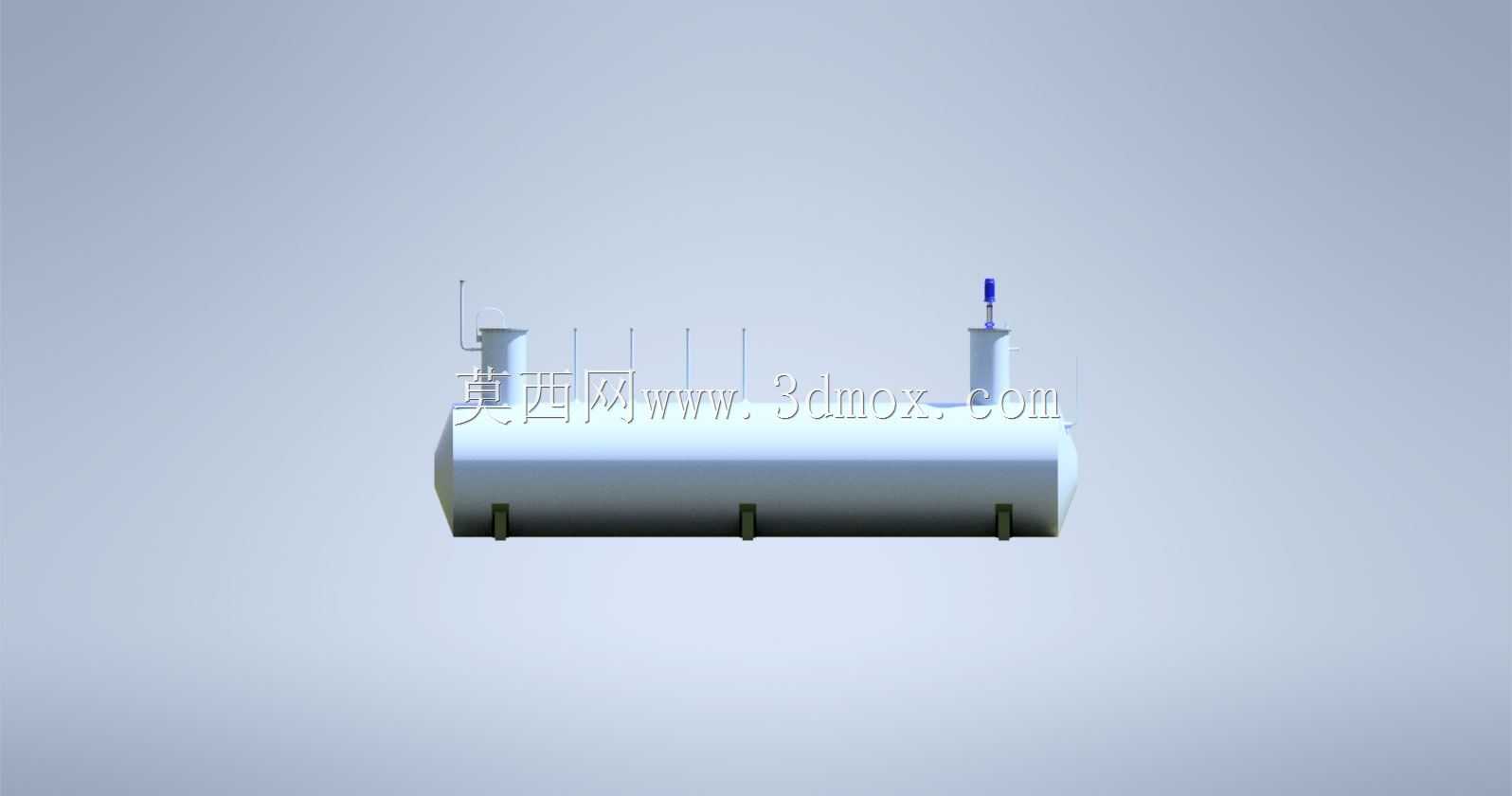

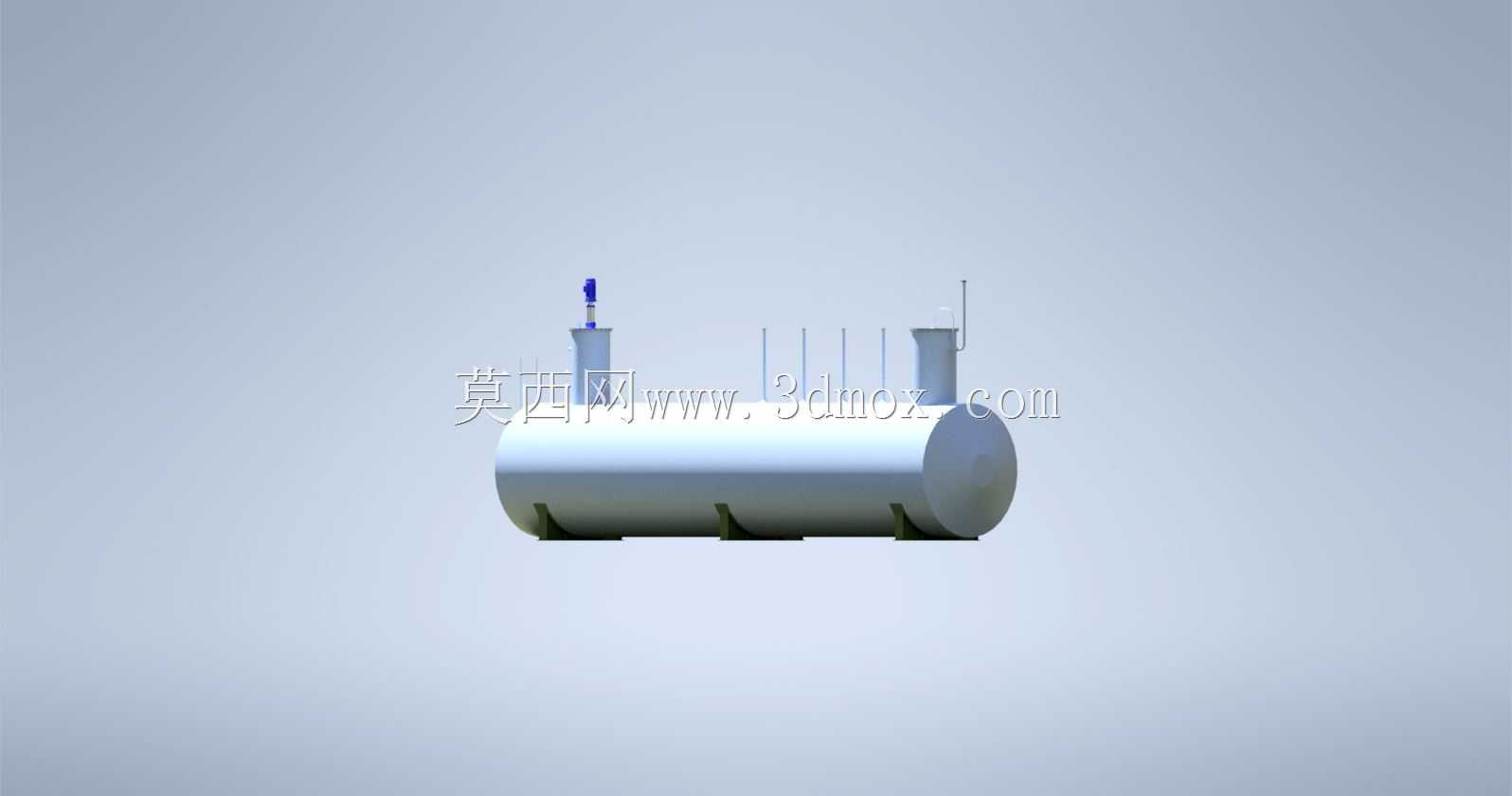

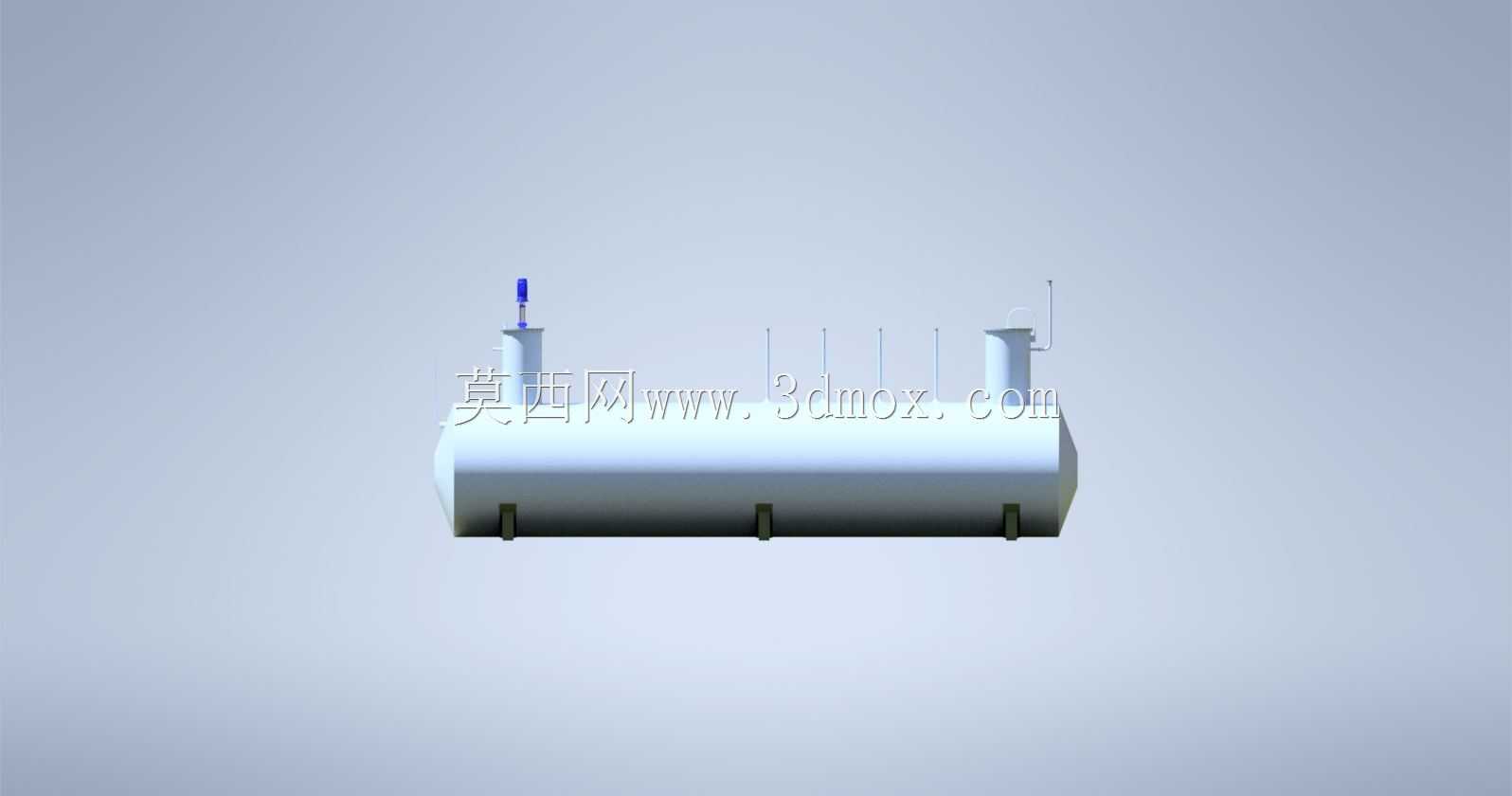

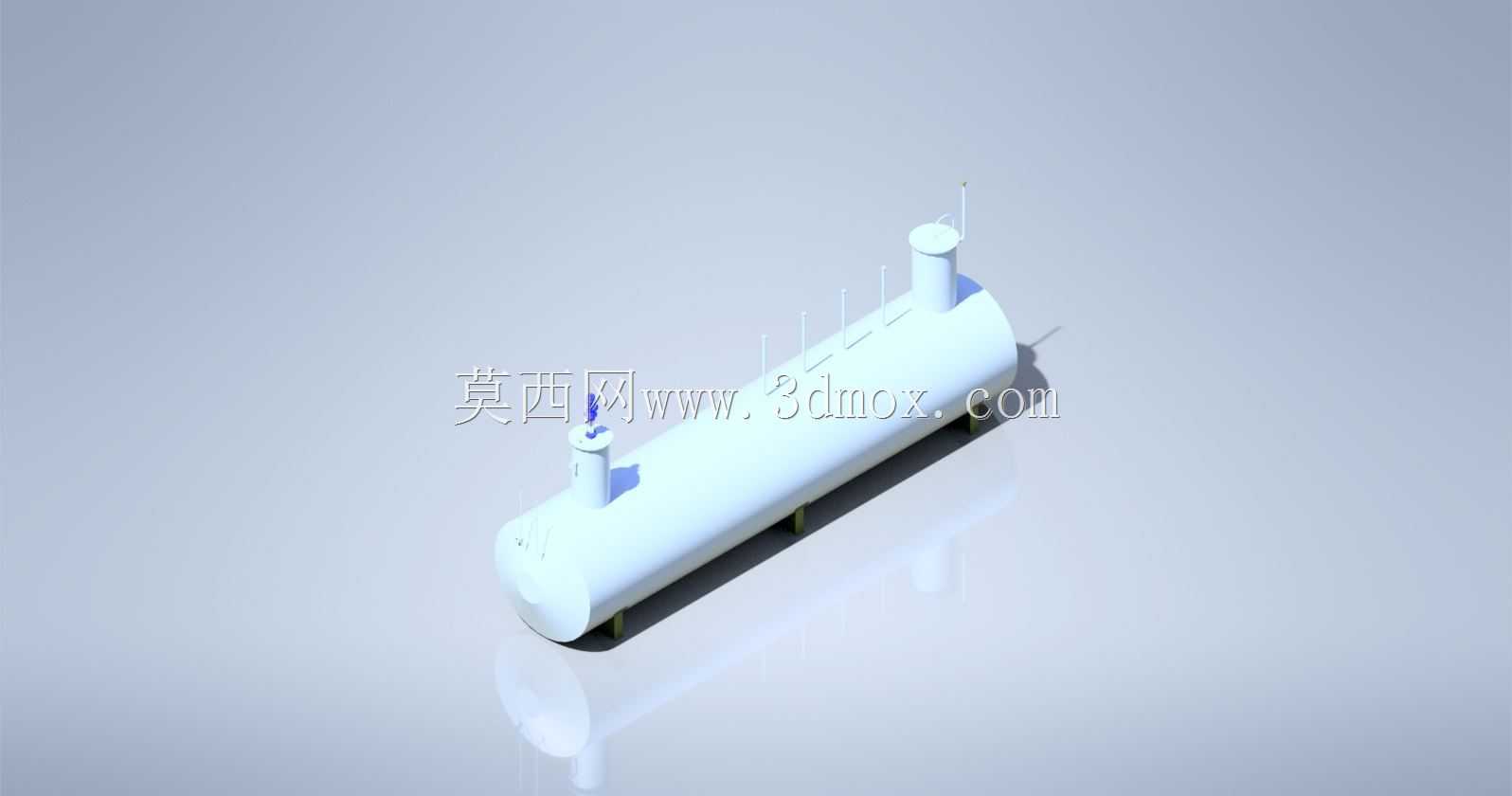

五十立方卧式地下储液容器结构设计

　　在市政污废水暂存、中小型油品中转储备、工业生产废液临时收纳等场景中，地埋式储液容器的应用占比正逐年提升，这类设备无需占用地面生产或通行空间，罐体主体埋设于冻土层以下的预设基坑内，仅将通气管、检修口、进出液接口延伸至地面以上，能有效规避地面温度波动对内部存储介质的影响，同时降低外部磕碰、明火接触带来的安全隐患。本次呈现的五十立方卧式地下储液结构，在设计阶段优先考虑了地埋工况下的外压承载需求，罐体主体采用等直径圆筒加两端标准椭圆封头的结构形式，相比立式储罐，卧式结构的基坑开挖深度更易控制，对场地地质承载力的要求更宽松，尤其适合地下水位偏高、软土层分布较广的区域布设。

　　从结构细节来看，罐体沿长度方向均匀设置了三组鞍式支撑座，支撑座与罐体接触位置做了弧形贴合处理，避免局部应力集中导致的罐体变形，鞍座底部预设了地脚连接孔位，可直接与基坑内的混凝土承重基础锚固，抵消罐体埋入后周边土壤挤压、地下水上浮带来的位移作用力。罐体顶部沿轴向排布了多组接口，其中靠近两端封头位置的大口径接口为检修人孔，可满足后期运维人员进入罐体内部清理淤积、检查防腐层破损情况的需求；中间位置的小口径接口分别对应进液、出液、溢流、通气功能，通气管向上延伸至地面以上两米以上位置，管口设置防杂物落入的防雨帽，避免罐内液位变化时形成负压或正压，破坏罐体结构密封性。罐体一端顶部还设置了液位检测接口，可配套安装磁翻板液位计或静压式液位传感器，实现内部储液量的实时监测，无需人工开盖核查。

　　设计过程中针对地埋工况的防腐需求做了专项考量，罐体主体外壁采用环氧煤沥青加玻璃丝布的多层防腐结构，总防腐层厚度不低于六百微米，可抵御土壤中酸碱成分、地下杂散电流对罐体金属壁面的腐蚀；内壁根据存储介质的不同预留了防腐层施工余量，若用于存储含杂质的污废水，可后续内衬聚乙烯层或涂刷环氧陶瓷涂料，若用于存储燃油类介质，则做防静电内壁处理，避免介质流动产生的静电积聚引发安全风险。罐体的壁厚计算结合了埋设深度对应的土壤静载荷、地面通行车辆带来的动载荷、罐体满液状态下的自重载荷，同时预留了足够的腐蚀裕量，确保在设计使用周期内，罐体不会因外压失稳、内壁腐蚀出现渗漏问题。

　　安装边界方面，该卧式罐体的长度方向需预留至少一米的操作空间，用于进出液管道的连接、防腐层的现场补伤作业，基坑底部需铺设二十厘米厚的碎石垫层并做找平处理，避免局部沉降导致罐体支撑受力不均；罐体就位后需先做注水沉降试验，确认各支撑点受力均匀、无明显沉降后，再进行周边土方的分层回填，回填土不得含有尖锐石块、建筑垃圾，避免回填过程中砸伤罐体外部防腐层。进出液管道与罐体接口连接处采用柔性连接方式，可抵消土壤沉降带来的管道剪切力，避免接口位置出现渗漏。通气管道的布设需远离明火作业区域，同时避开地面人员频繁通行的位置，防止管口排出的有害介质影响人员安全。

　　在实际应用中，这类五十立方容积的地下储液容器，可满足小型工业园区日常生产废水的一周暂存需求，也可作为乡镇加油站的备用柴油存储罐，或是居民小区中水回用系统的储水单元，相比地面设置的储罐，地埋式结构的保温性能更优，在北方低温区域无需额外做加厚保温层，即可避免内部储液出现结冰膨胀的问题；同时罐体整体隐蔽于地下，不会对地面区域的景观、通行造成影响，土地利用率更高。结构建模阶段对所有接口的位置、支撑座的间距都做了参数化处理，可根据实际项目的地质条件、存储介质特性快速调整壁厚、接口规格，适配不同项目的个性化需求，模型中所有焊缝位置都做了明确的结构示意，可直接用于后续的生产下料、焊接工艺编制，减少设计到生产环节的信息偏差。
