三爪式螺旋进给轴承拔取拆卸工具

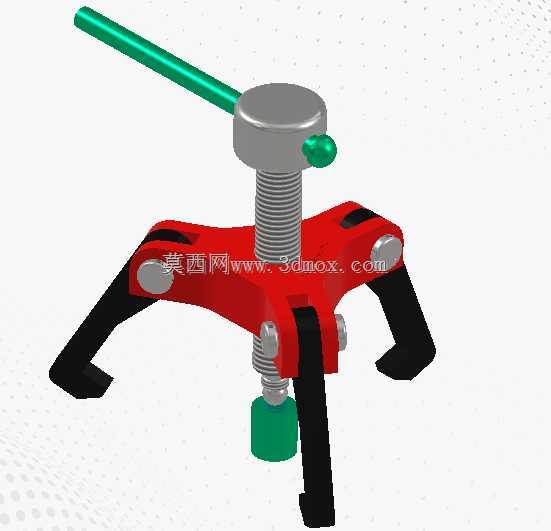

　　这款三爪式螺旋进给拆卸工具，主要面向设备运维、机修班组的日常零部件拆卸场景，在轴承、皮带轮、过盈配合轴套的拆卸作业中应用广泛，能有效避免传统敲击拆卸带来的轴件损伤、配合面变形问题。从结构设计来看，主体采用三爪铰接式布局，三个卡爪可沿中心主体的铰接轴自由转动，适配不同直径的待拆卸工件外沿，卡爪末端做了内勾式限位结构，卡接工件后能牢牢勾住工件端面，避免施力过程中滑脱。中心位置设置梯形传动丝杠，梯形螺纹的自锁特性可以保证进给过程中受力稳定，不会出现受力回退的情况，丝杠顶端配套横向加力杆，操作人员可以通过套管延长力臂，用较小的手动输入力获得足够的轴向顶推力，丝杠底端设置可转动的顶头，顶头端面做了防滑滚花处理，

　　顶在轴端中心孔位置时不会打滑偏移，同时顶头与丝杠之间的转动连接可以避免丝杠旋转时刮伤轴端端面。设计过程中，卡爪的开合角度做了限位处理，最大开合直径覆盖常规小型设备常用的轴承、皮带轮尺寸范围，最小闭合状态可以适配小直径的轴套类零件拆卸，整体结构的受力路径经过优化，轴向推力直接通过中心丝杠传递到顶头，反作用力均匀分散到三个卡爪上，避免单爪受力过大出现变形断裂。安装使用时，需要先将三个卡爪向外掰开，对准待拆卸工件的外沿后调整卡爪位置，让三个卡爪均匀勾住工件的背面，再旋转丝杠让底端顶头抵住轴的中心位置，确认卡爪与顶头都对位准确后，转动加力杆带动丝杠进给，逐步将工件从轴上平稳顶出。整体结构紧凑，没有多余的外置部件，日常存放时占用空间小，

　　卡爪与主体之间的铰接间隙控制在合理范围，既保证转动灵活，又不会出现过大的旷量影响拆卸精度，丝杠表面做了防锈处理，适合车间多油污、多粉尘的作业环境长期使用，卡爪部分采用高强度结构钢材质，受力部位做了加厚处理，能承受较大的拉拔载荷而不发生塑性变形。
