卧式多管路气冷式动力装置结构设计

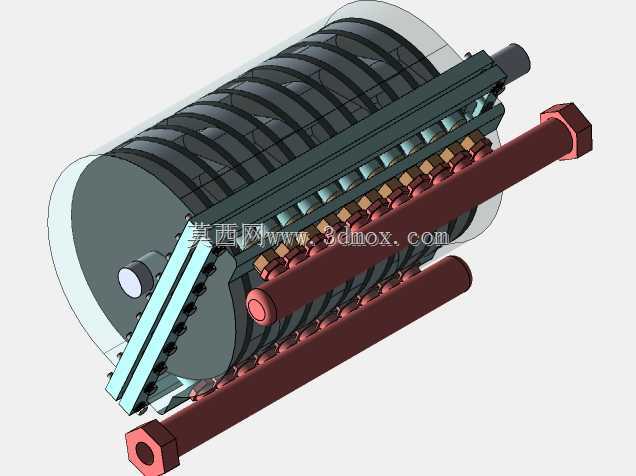

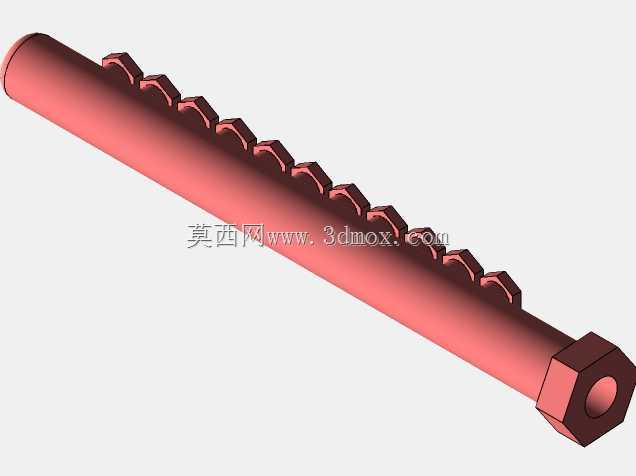

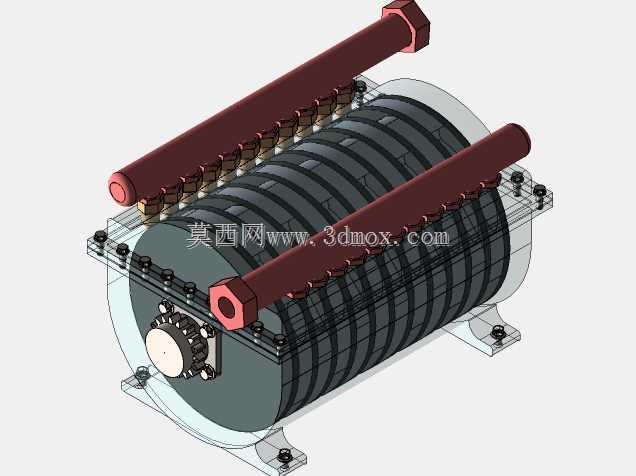

　　该结构主要面向小型固定式动力输出场景，可配套小型发电机组、农用作业机具、户外便携动力站等设备使用，核心功能是将燃料燃烧产生的热能转化为旋转机械能输出，适配对持续运行稳定性有要求、散热条件有限的密闭或半密闭安装空间。整体采用卧式布局，核心做功单元为多缸并列排布的缸体组件，缸体外壁设置环形散热鳍片结构，配合顶部两根平行布置的冷却介质输送管路，可将冷却介质均匀分配至每个缸体的散热区域，相比传统单管路散热结构，各缸体温差可控制在较小范围内，避免局部过热导致的部件变形或密封失效。冷却管路采用端部六角快接结构，无需专用工具即可完成管路的拆装维护，管路与缸体之间通过密封压块连接，每个压块对应单个缸体的冷却接口，可单独拆卸维护单个缸体的冷却支路，

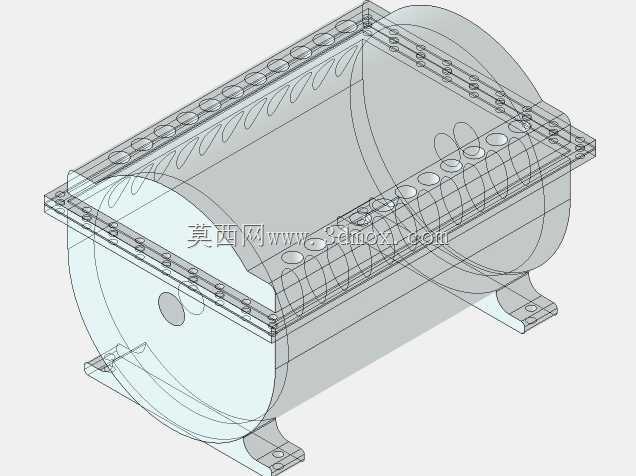

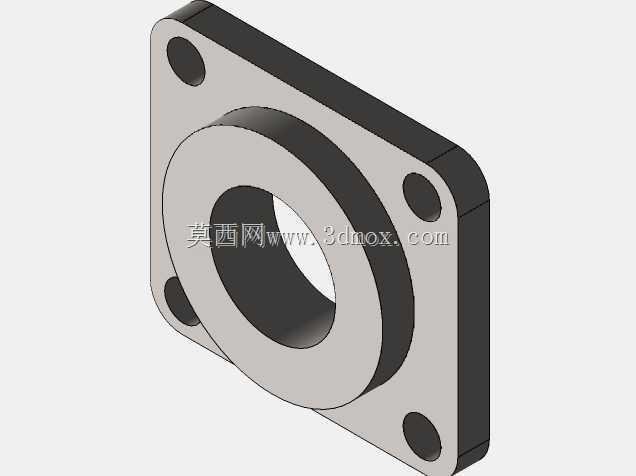

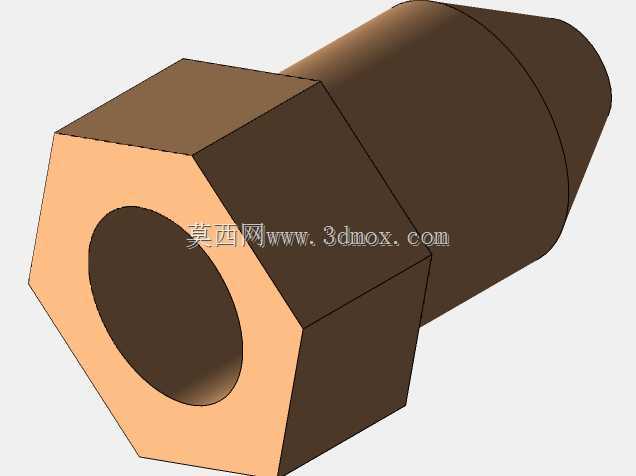

　　无需排空整个冷却系统的介质。输出端设置集成式端盖结构，端盖上集成了动力输出轴、轴承定位座、密封组件安装位，端盖与缸体之间通过周向均匀布置的螺栓紧固，螺栓排布避开散热鳍片的通风间隙，不会阻碍散热气流的流通。底部采用四点式安装支座，支座与缸体主体为一体化铸造成型，每个支座上设置长圆形安装孔，可适配安装基面±3mm的位置误差，降低安装基面的加工精度要求。设计过程中优先考虑了部件的加工工艺性，缸体散热鳍片采用等壁厚设计，适配压铸或砂型铸造工艺，冷却管路采用标准无缝钢管加工，端部接头采用标准六角棒料车削成型，所有紧固件均采用通用标准件，无需定制特殊规格的连接件。整体安装边界充分考虑了小型设备的舱室布局，横向尺寸控制在适配0.

　　5立方级动力舱的范围，顶部管路最高点与安装基面的距离预留了足够的接线与管路操作空间，输出轴的中心高与同功率等级的常规卧式动力装置保持一致，可直接替换同规格的现有动力单元，无需改动配套设备的安装接口。端盖侧面预留了传感器安装位，可后续加装转速、温度监测元件，满足智能化运行监测的改造需求，冷却管路的走向避开了输出轴的旋转区域，不会出现运动干涉风险，支座的承重面经过铣削加工，安装时无需额外加装调整垫片即可保证缸体的水平度，减少安装调试的工作量。
