浮式取水泵站作业平台结构设计

　　这套浮式取水泵站平台主要面向库区、河道、景观湖及工矿企业临时取水场景，解决岸边固定式泵房水位涨落适配差、枯水期取水头外露、汛期泵房被淹的痛点，整套装置随水面自由升降，吸水口始终保持在合理淹没深度，无需频繁调整进水管路。

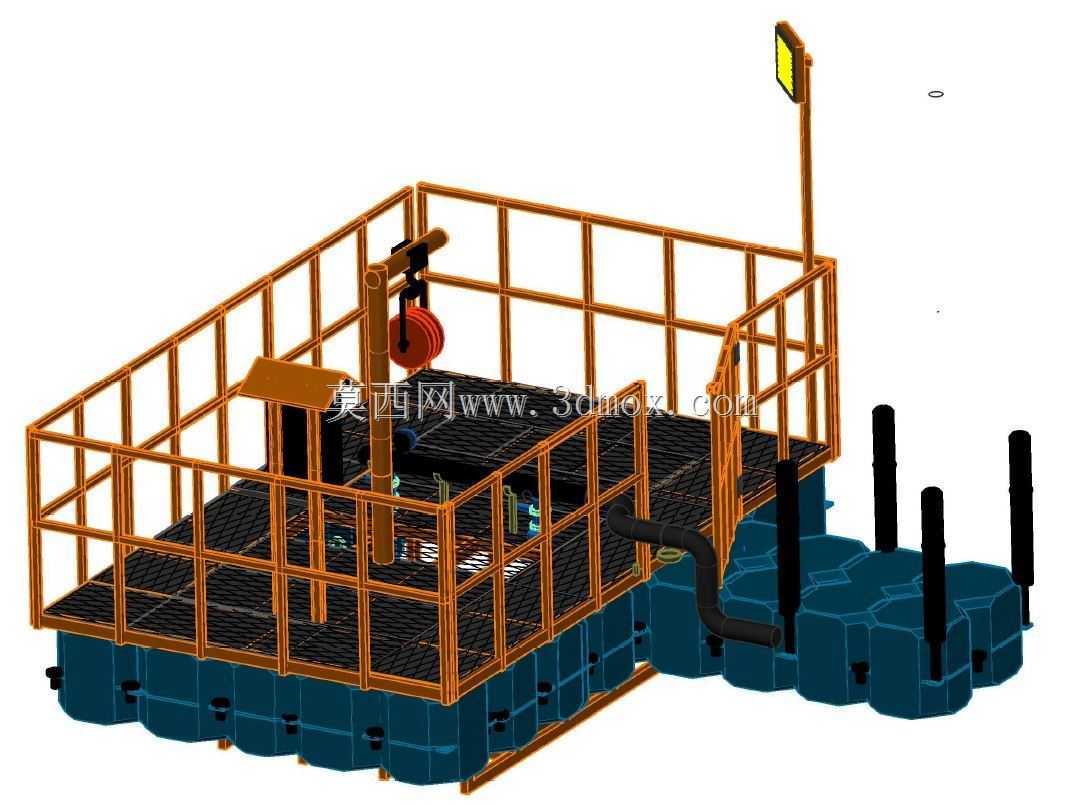

　　平台下部采用模块化高密度聚乙烯浮箱拼接，单个浮箱带搭接耳板与预埋连接孔，多块浮箱通过螺栓锁紧形成整体浮力基座，浮箱顶面铺设防滑花纹钢板作为作业地板，地板与浮箱之间预留型钢横梁承托，横梁间距按单人检修荷载与小型水泵设备动荷载核算，避免板面长期踩踏出现凹陷变形。

　　平台四周装配橙黄色装配式安全护栏，护栏立柱采用方管焊接，底部通过法兰座固定在平台边框型钢上，横杆分三层布置，临边侧预留一处活动检修门，门体带插销锁止结构，方便运维人员搬运工具进出；平台一角设置手动葫芦起吊架，立柱为竖向圆管，顶部伸出悬臂梁，葫芦挂钩可沿悬臂小幅移动，用于提吊吸水头、检修水泵叶轮，无需额外调用汽车吊，野外作业适应性更强。

　　平台侧部伸出黑色输水管道，管道通过管卡固定在平台侧边支架上，管路一端接入平台上布置的水泵机组，另一端通过柔性软管连接至岸上输水管线，柔性段可补偿平台随水位起伏、横向漂移产生的位移，避免硬管受剪切应力断裂；平台边角竖立三根黑色定位桩，桩体穿过平台上的导向套筒，桩底插入河床土层，平台可沿桩体竖向滑动，既限制平台在水流冲击下走锚漂移，又不阻碍水位升降时的上下浮动。

　　平台顶端还设置了警示灯杆，灯体为黄色警示标识，夜间可提示过往船只避让，避免碰撞取水设施。建模过程中先完成单个浮箱的参数化建模，再按阵列方式拼接浮力基座，后续依次装配框架梁、地板、护栏、起吊机构、管路与定位桩，各部件连接位置均还原实际螺栓、销轴配合关系；整体平台的平面外轮廓适配小型河道取水宽度，浮箱吃水深度按平台总重量核算预留足够干舷，护栏高度满足临水作业安全规范，定位桩长度根据现场水位变幅选定，导向套筒与桩体之间留合理间隙，避免泥沙卡滞导致平台无法随水位浮动。
