波浪能持续捕获转换发电装置结构

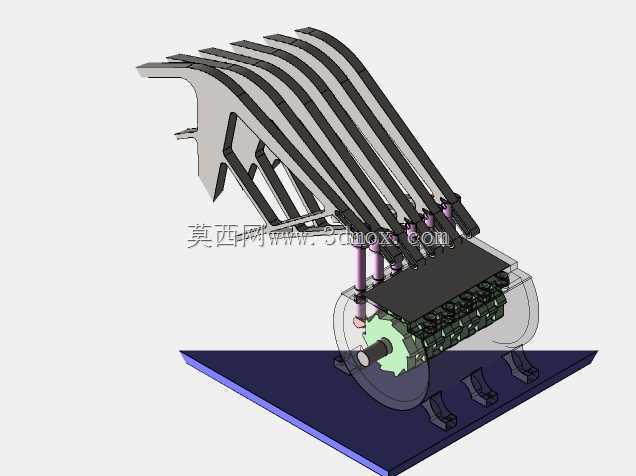

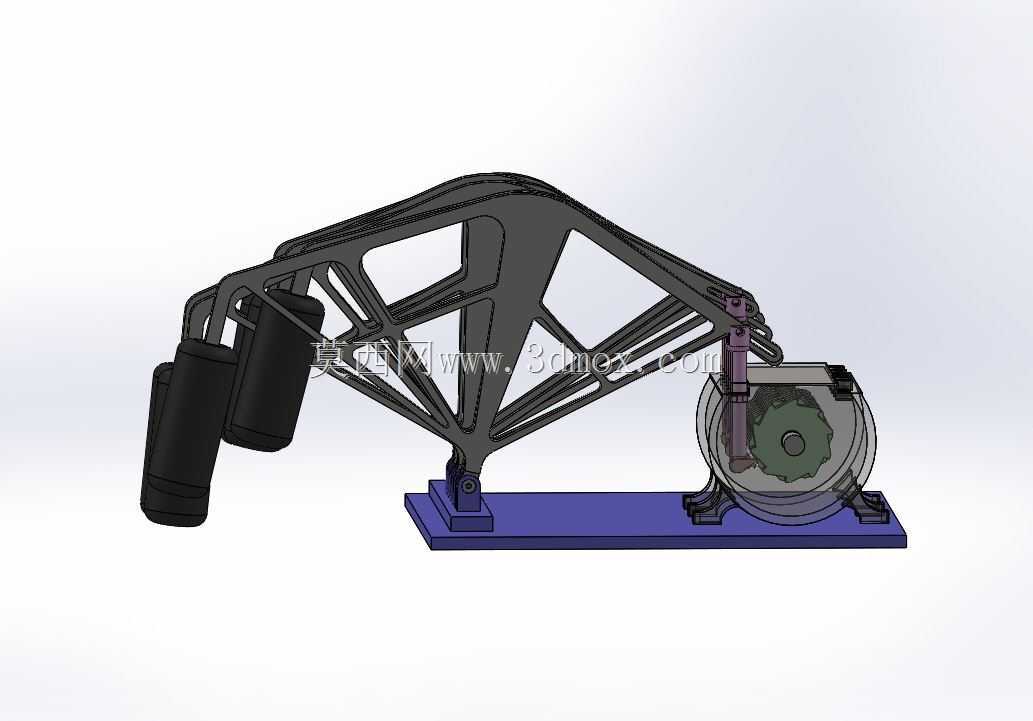

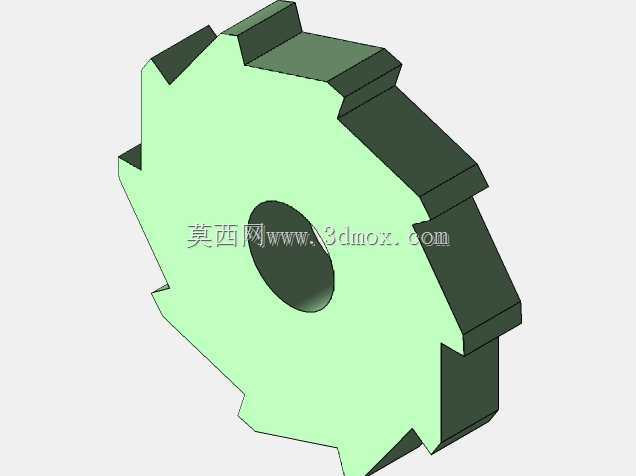

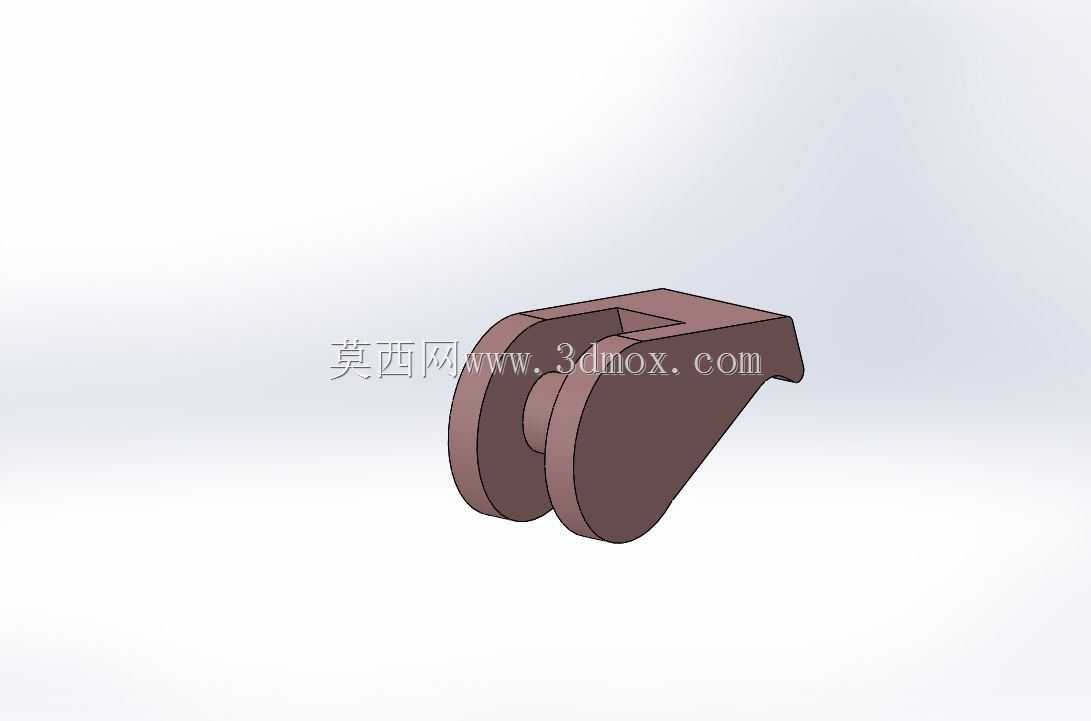

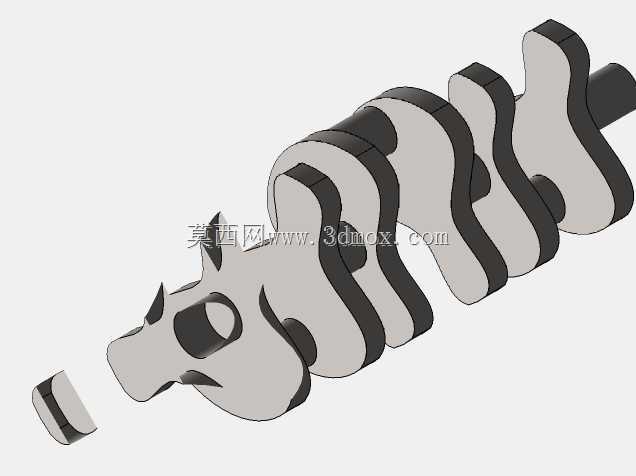

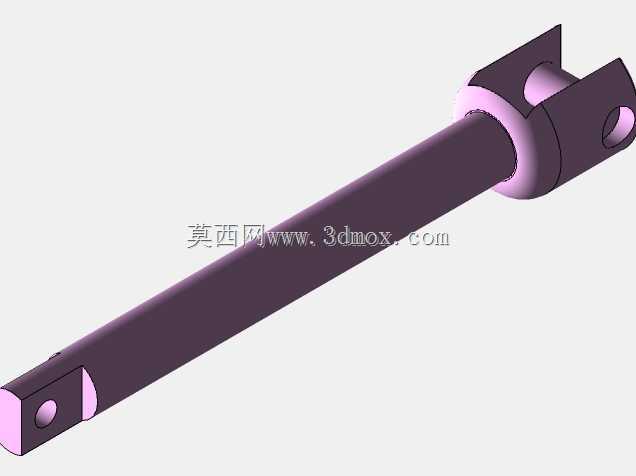

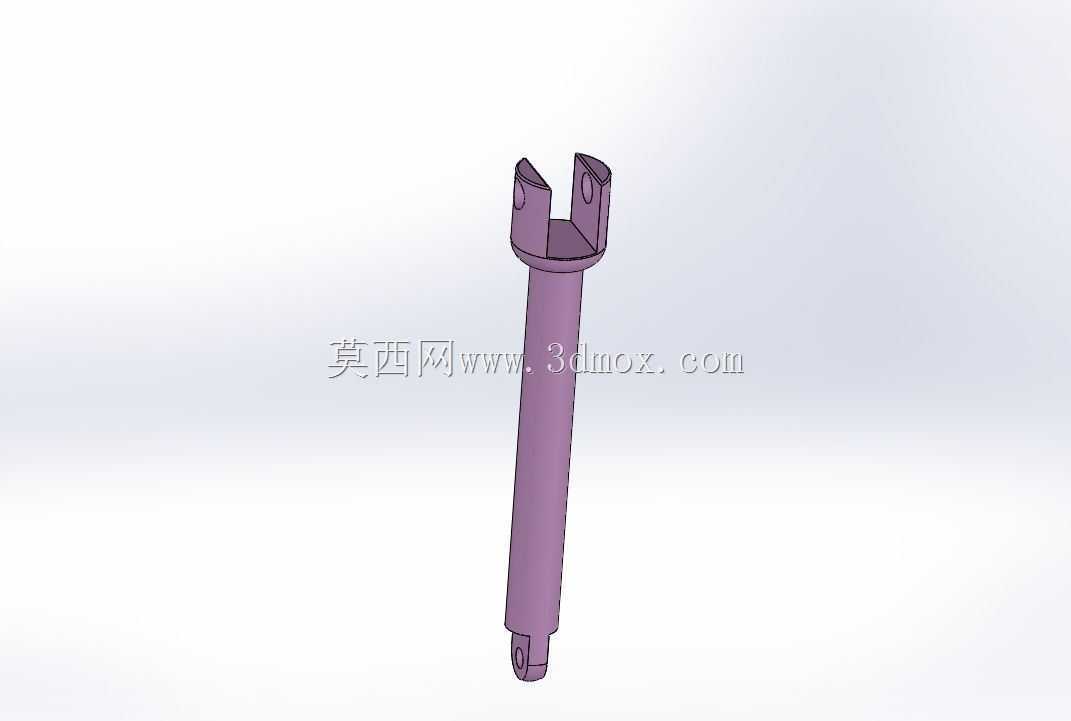

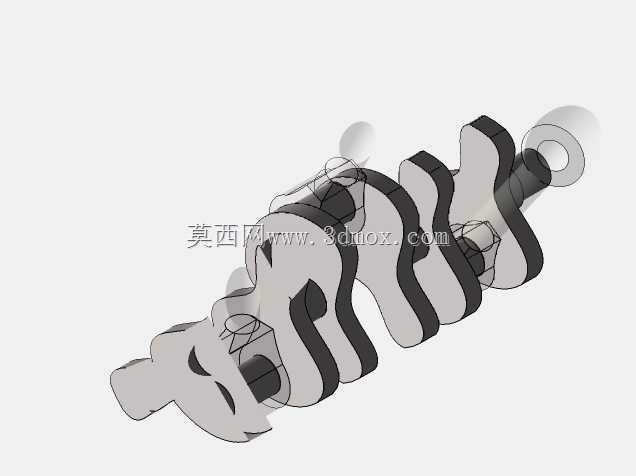

　　这套波浪能捕获转换装置，主要面向近岸浅海区域的分布式清洁能源供给场景，可适配海岛离网供电、近海水文监测站点持续供电、海上养殖区辅助供电等实际工况，无需依赖传统化石能源输入，可长期在海洋露天高湿高盐雾环境下持续运行。从结构布局来看，装置上部设置多组平行排布的弧形摆板，摆板迎浪面做流线型过渡处理，可在波浪起伏过程中随波面摆动，将波浪的往复动能转化为摆板的旋转机械能，摆板与下部传动舱之间通过带密封结构的铰接轴连接，铰接位置设置多重防水密封结构，避免海水侵入传动舱内部造成构件腐蚀。下部传动舱集成了曲柄连杆转换机构与旋转发电单元，可将多组摆板输入的往复摆动转化为发电转子的单向持续旋转，抵消波浪不规则波动带来的转速波动，保证发电输出的稳定性。

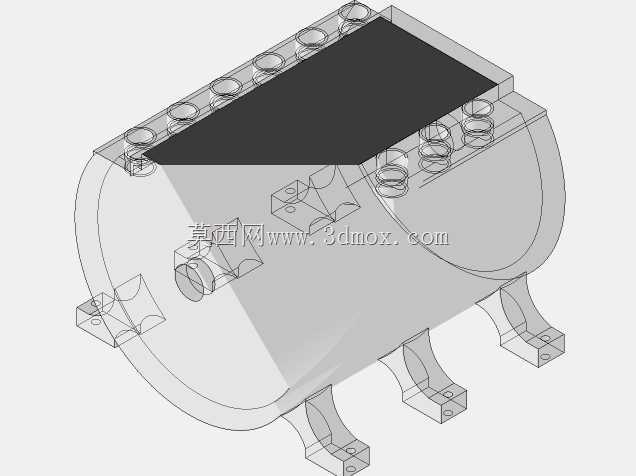

　　传动舱底部设置一体化安装底座，底座预留多组地脚安装位，可直接通过膨胀螺栓固定在近岸混凝土基础、海上平台钢结构基座或者预制沉箱基础上，安装时需保证摆板迎浪面垂直于常浪向，摆板最低点距离低潮位海面预留足够安全距离，避免退潮时摆板与海床礁石发生碰撞干涉。设计过程中针对摆板的弧度做了多轮迭代，初始方案采用直板型摆板，波浪冲击下受力集中易出现结构变形，调整为渐变弧形摆板后，可顺着波面流向分散冲击力，同时提升波浪能量的捕获效率，摆板内部采用镂空加强筋结构，在保证结构强度的前提下降低整体自重，减少铰接轴的径向载荷。传动舱外壳采用全密封焊接结构，外部预留散热鳍片，可将发电单元运行产生的热量及时导出到海水中，避免舱内温度过高影响电气元件寿命。

　　整套装置的安装边界需考虑潮差变化，上部摆板的最高抬升位置需高于历史最高潮位加波浪爬高高度，下部底座需低于最低潮位保证整体结构稳定性，相邻同类型装置安装间距需预留至少三倍摆板长度的距离，避免波浪经过前序装置后产生的紊流影响后续装置的能量捕获效率。装置的传动部件均采用耐海水腐蚀的合金材质，转动配合位置设置自润滑轴承，减少日常维护频次，适配海上设备运维难度大的实际使用特点。
