紧凑空间直列离心式通风机结构设计

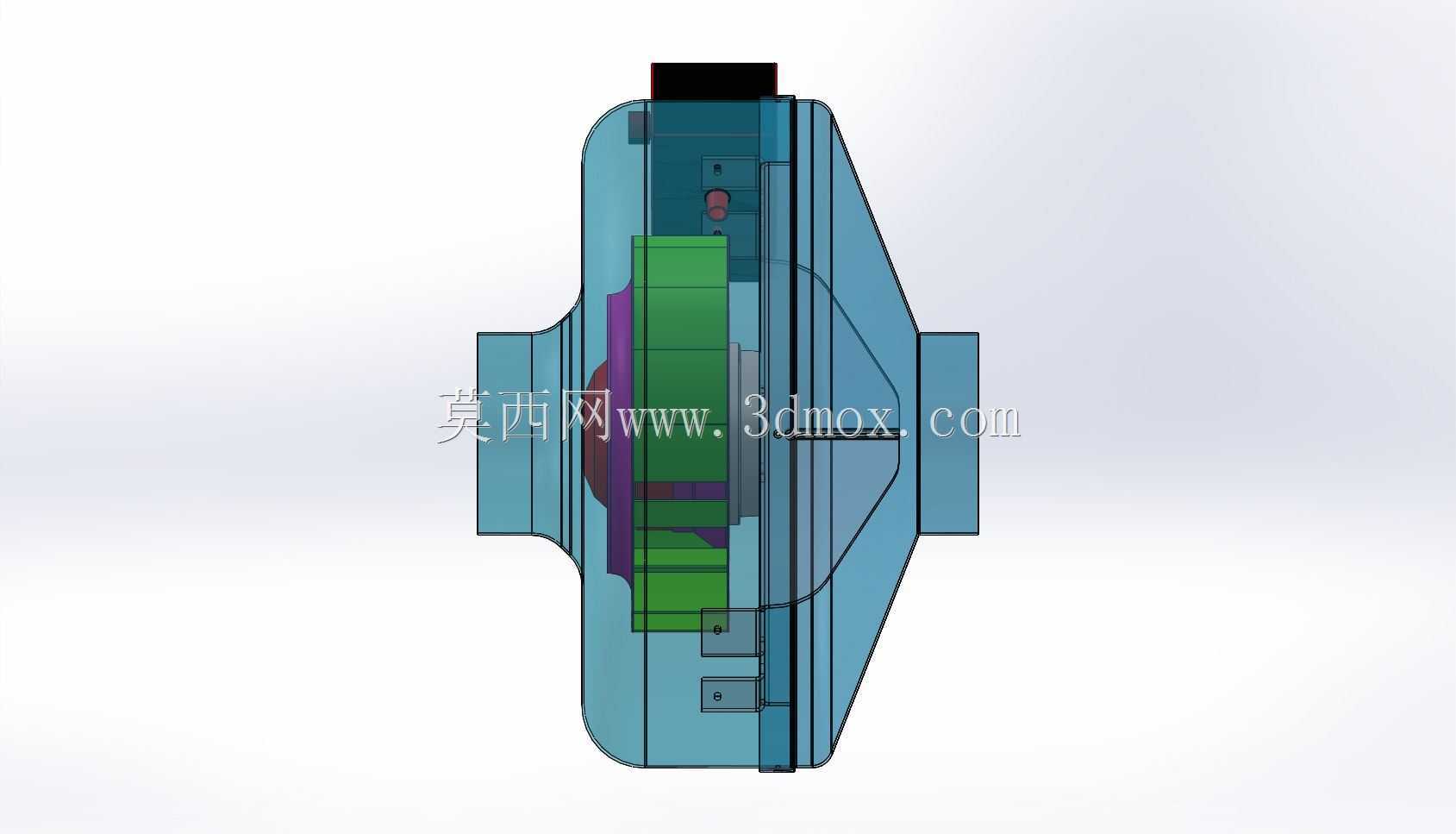

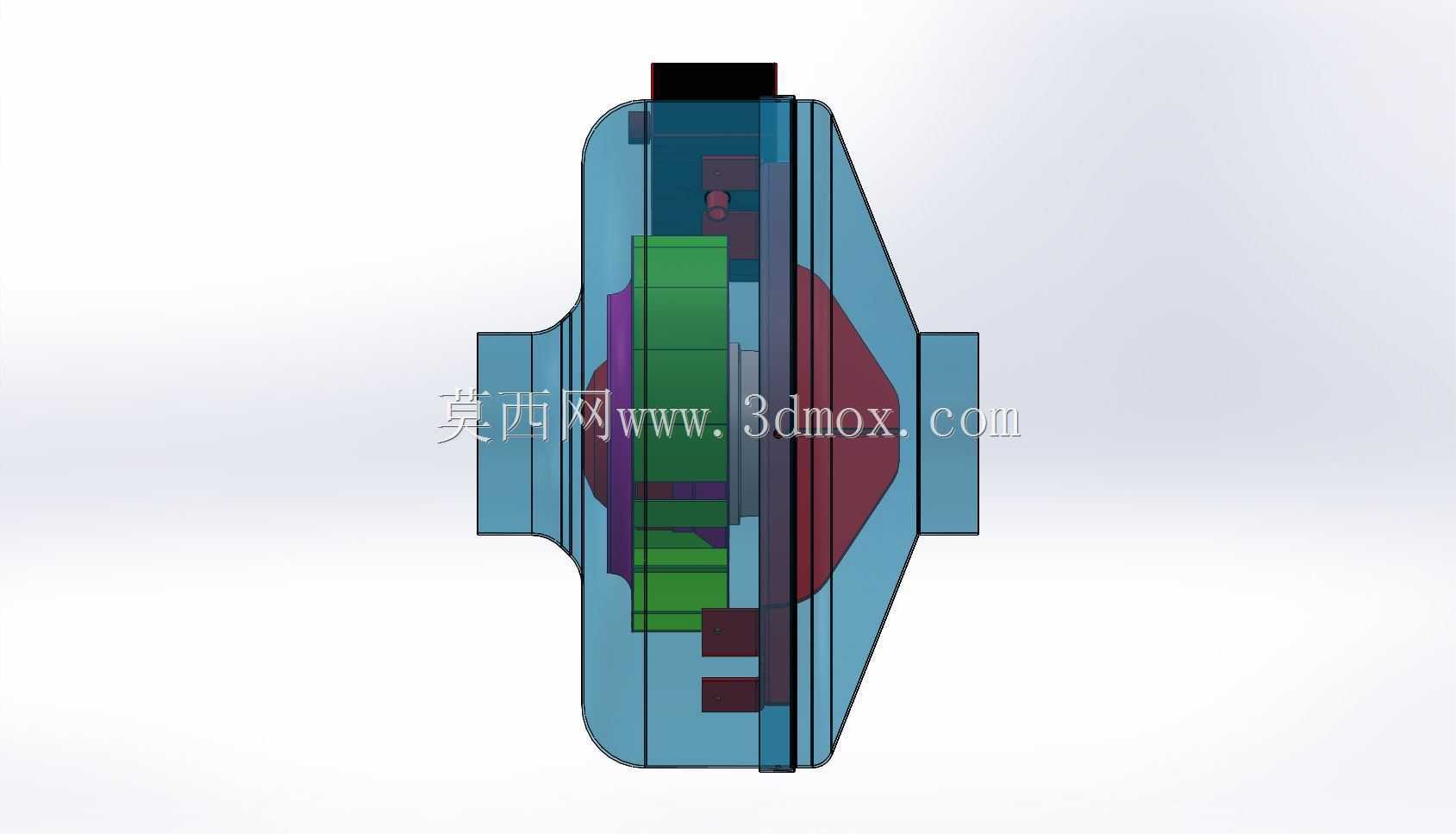

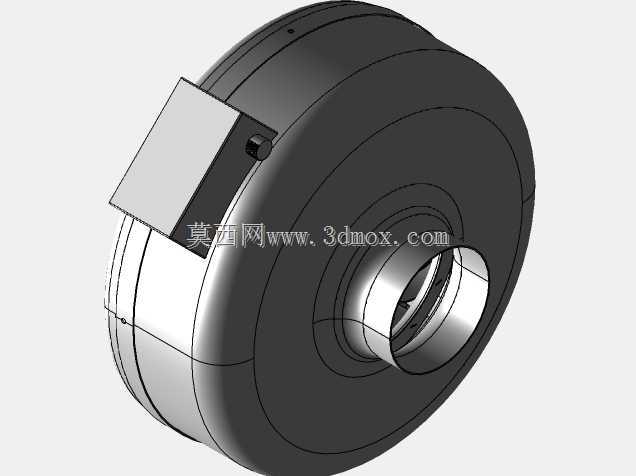

　　这款直列风机的设计初衷，是解决狭小安装空间内的空气流通与流量提升需求，在很多工业现场的布局里，留给通风设备的安装位往往十分局促，比如机床周边的管线间隙、设备夹层、狭长的排烟支管段，常规的离心风机因为蜗壳结构的外凸尺寸，根本无法塞进这类狭窄空间，轴流风机虽然轴向尺寸紧凑，但风压不足，难以克服管道沿程阻力完成烟气、热空气的有效输送，这款结构刚好平衡了两类风机的优势。从结构设计逻辑来看，它采用同轴直列的布局形式，叶轮与驱动模块沿轴向排布，整体外轮廓接近规整的圆柱形态，没有传统离心风机蜗壳的侧向突出结构，安装时可以直接串接在通风管道中间，不需要额外预留侧向的检修与安装操作空间，安装边界的最大径向尺寸与适配管道的外径差值控制在极小范围，

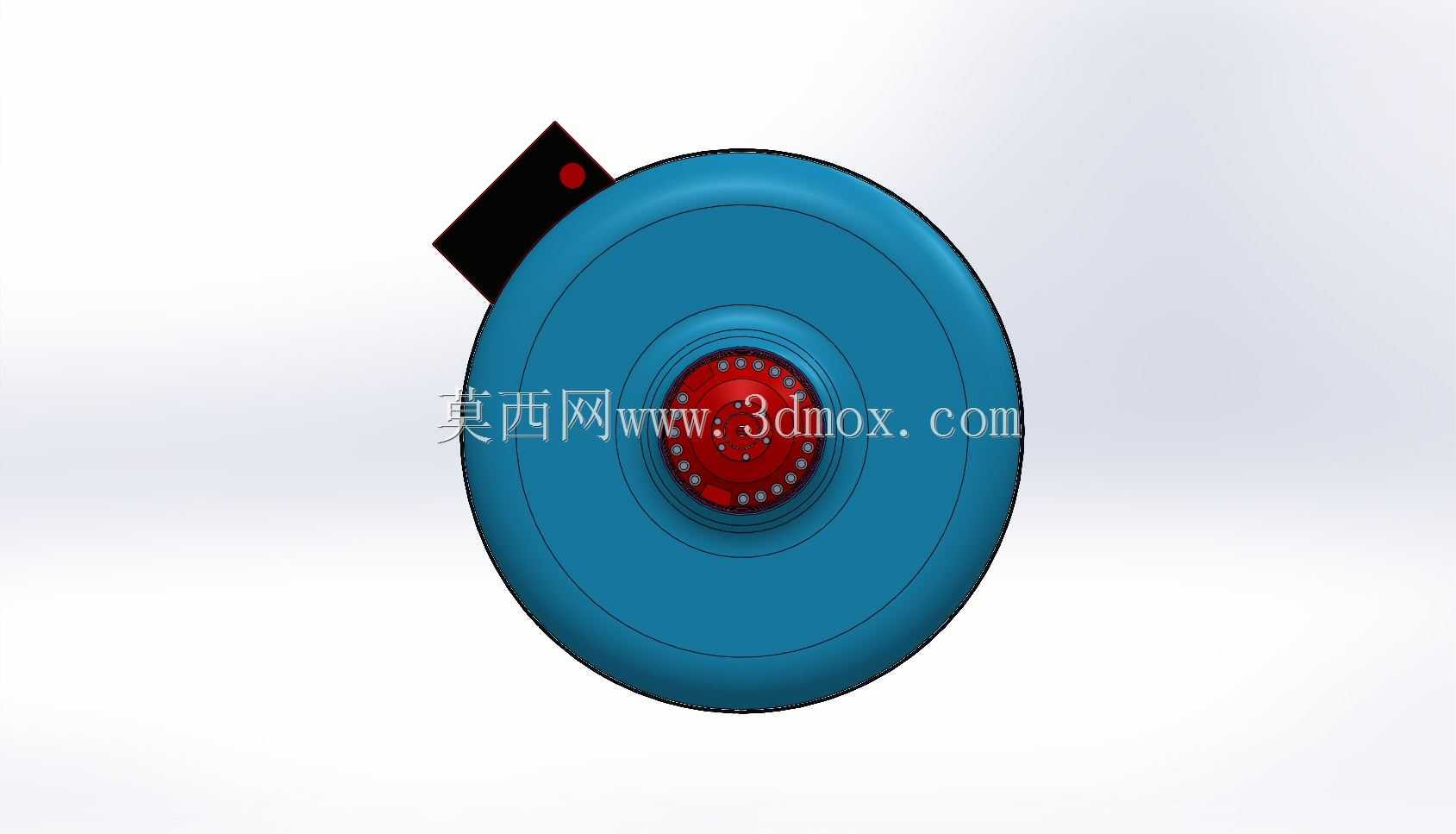

　　轴向长度也做了压缩，能适配最小300mm的管段安装间隙。叶轮部分采用多翼式前倾叶片设计，叶片与轮毂、轮盖的连接做了圆弧过渡处理，能降低气流在叶道内的涡流损失，在相同转速下可以输出更高的风量，同时运行噪音比普通直板叶片风机低3-5分贝，适合对噪音有一定要求的车间内部通风场景。驱动模块直接集成在风机的进风侧中心位置，外部做了流线型的整流罩处理，不会对进风气流造成明显的阻挡，整流罩的曲面弧度经过反复调整，能引导气流均匀进入叶道，避免进风紊流带来的效率损失。在实际应用场景中，这类风机可以直接安装在机床加工区域的排烟支管上，及时抽走切削加工产生的油雾与烟尘，也可以布置在电控柜夹层、设备散热通道内，带走设备运行产生的积热，

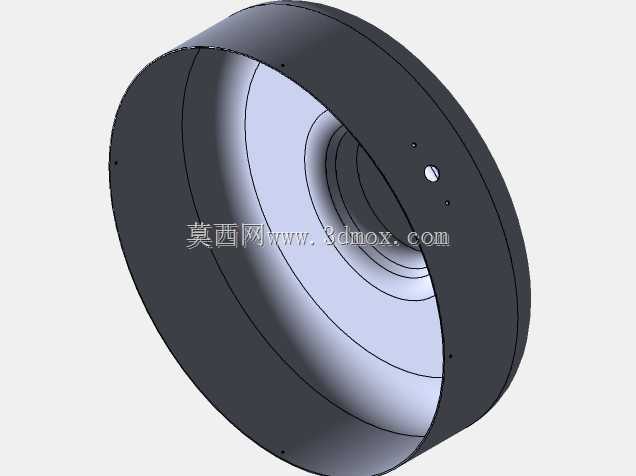

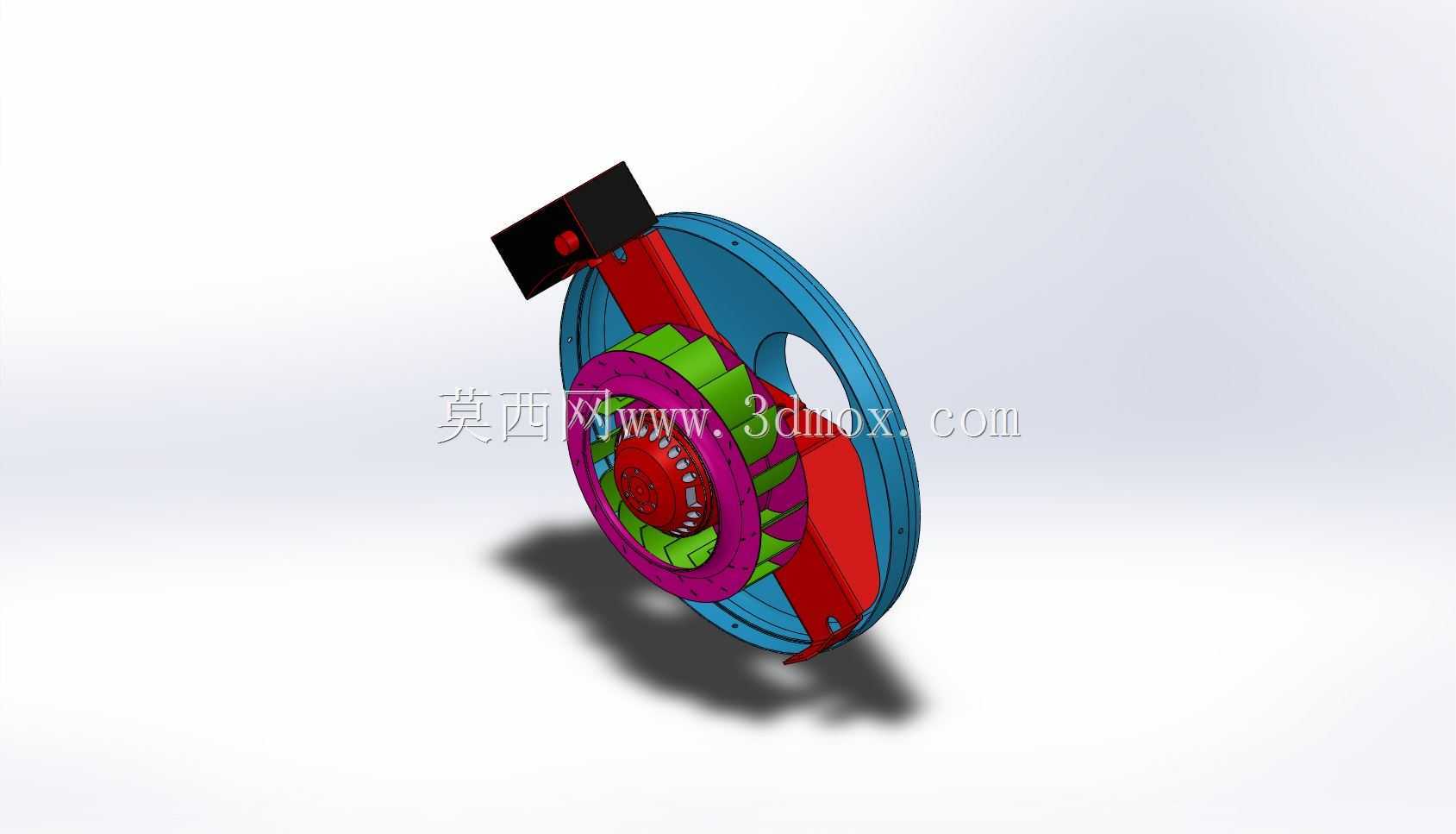

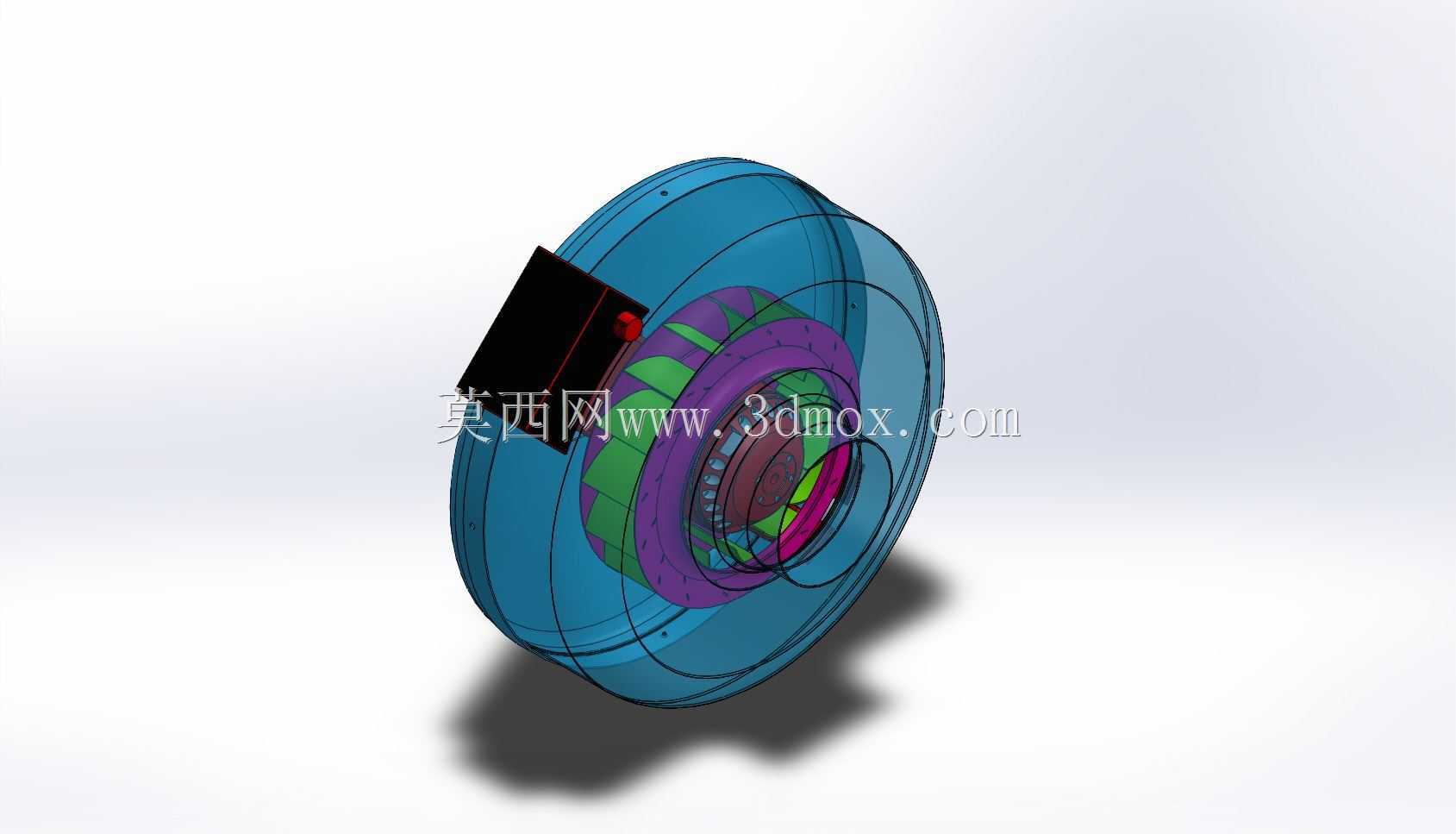

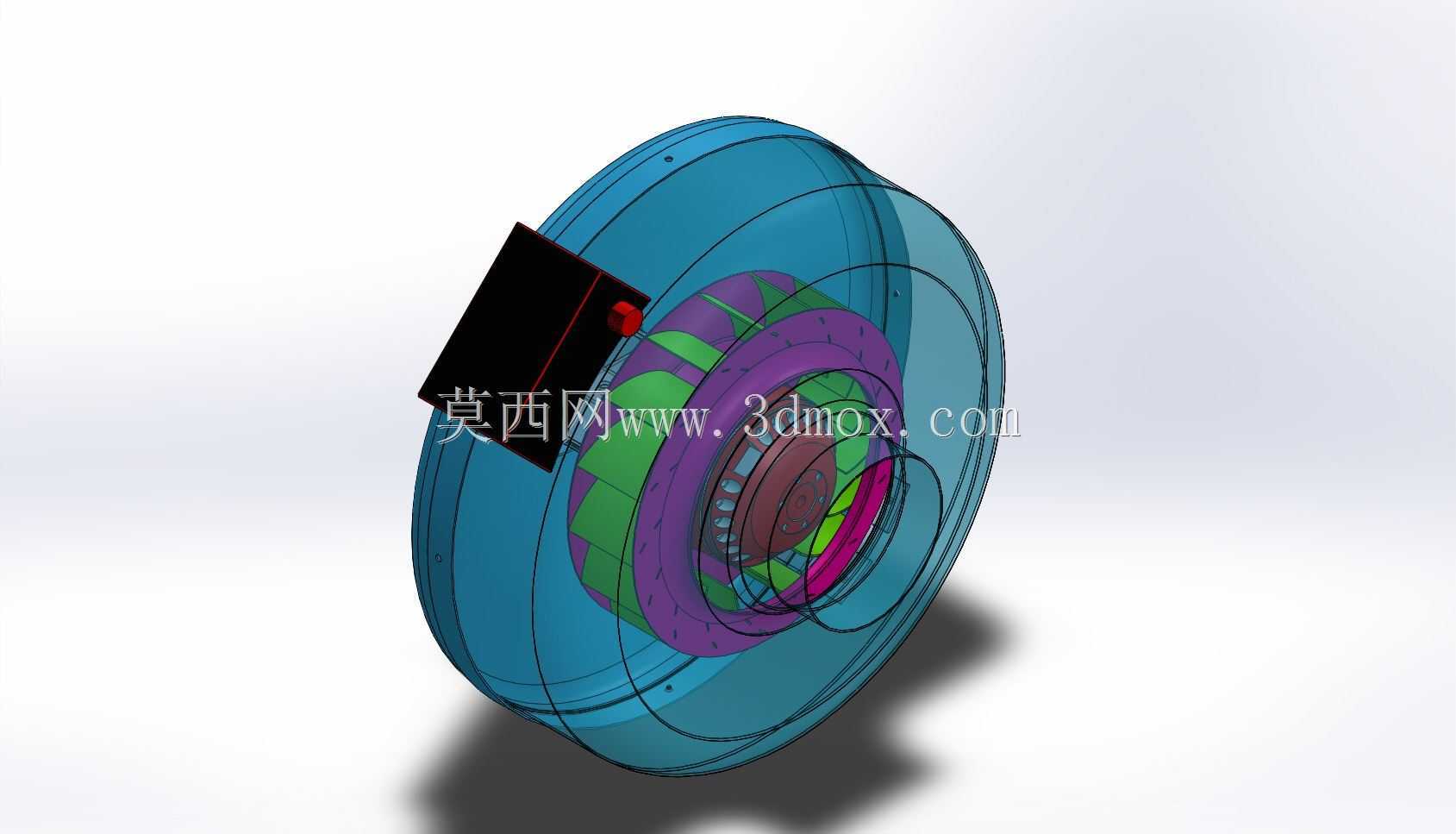

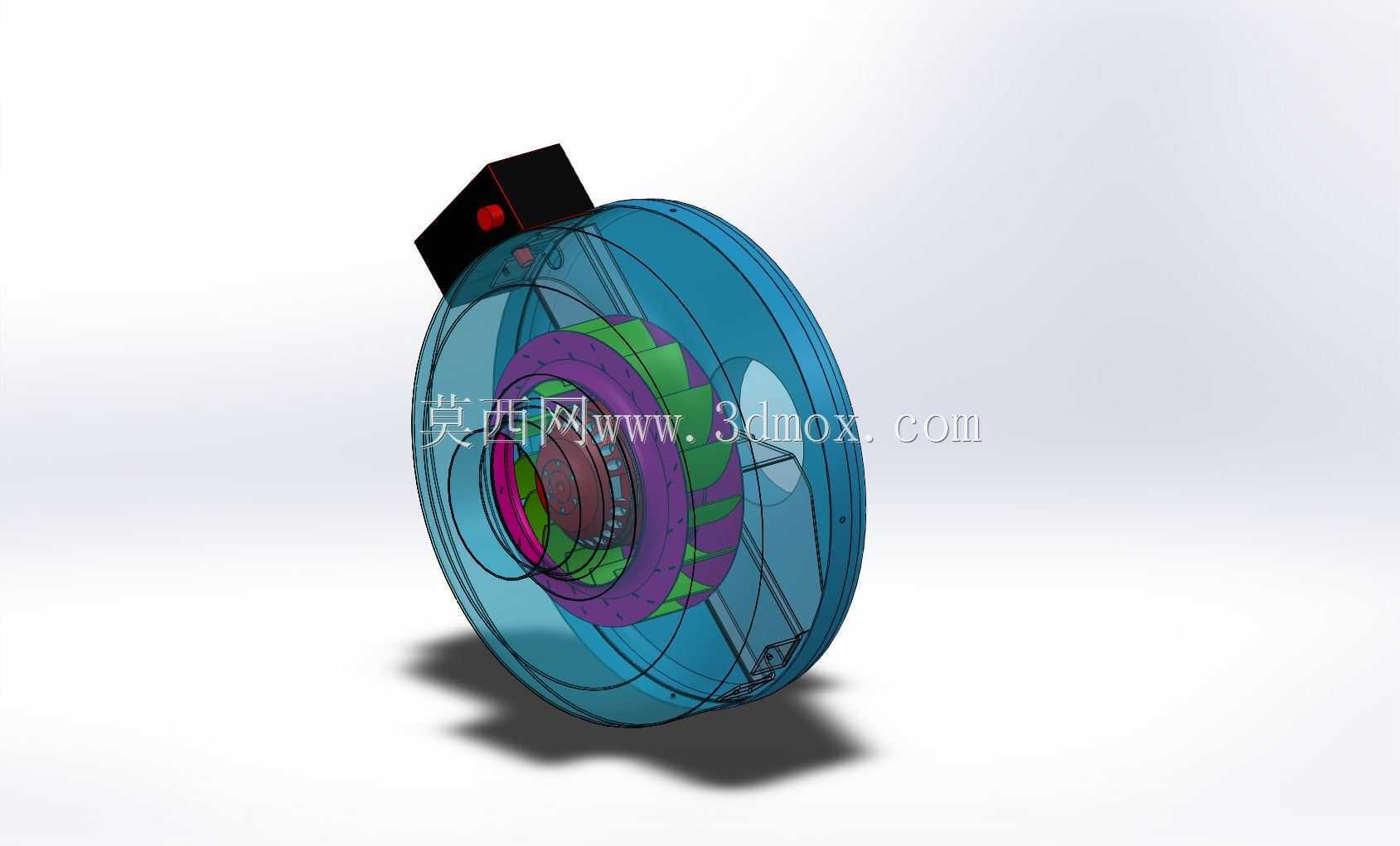

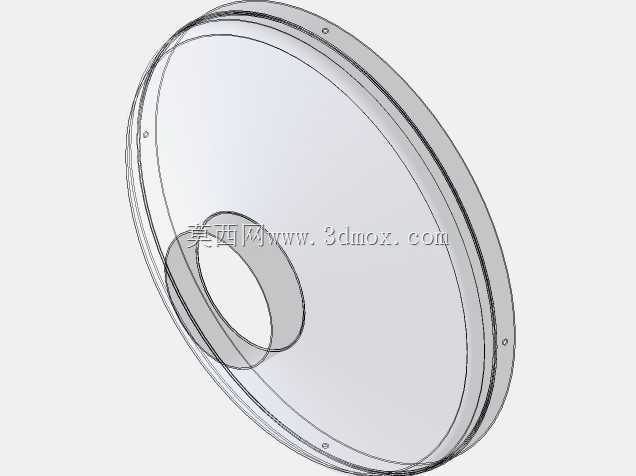

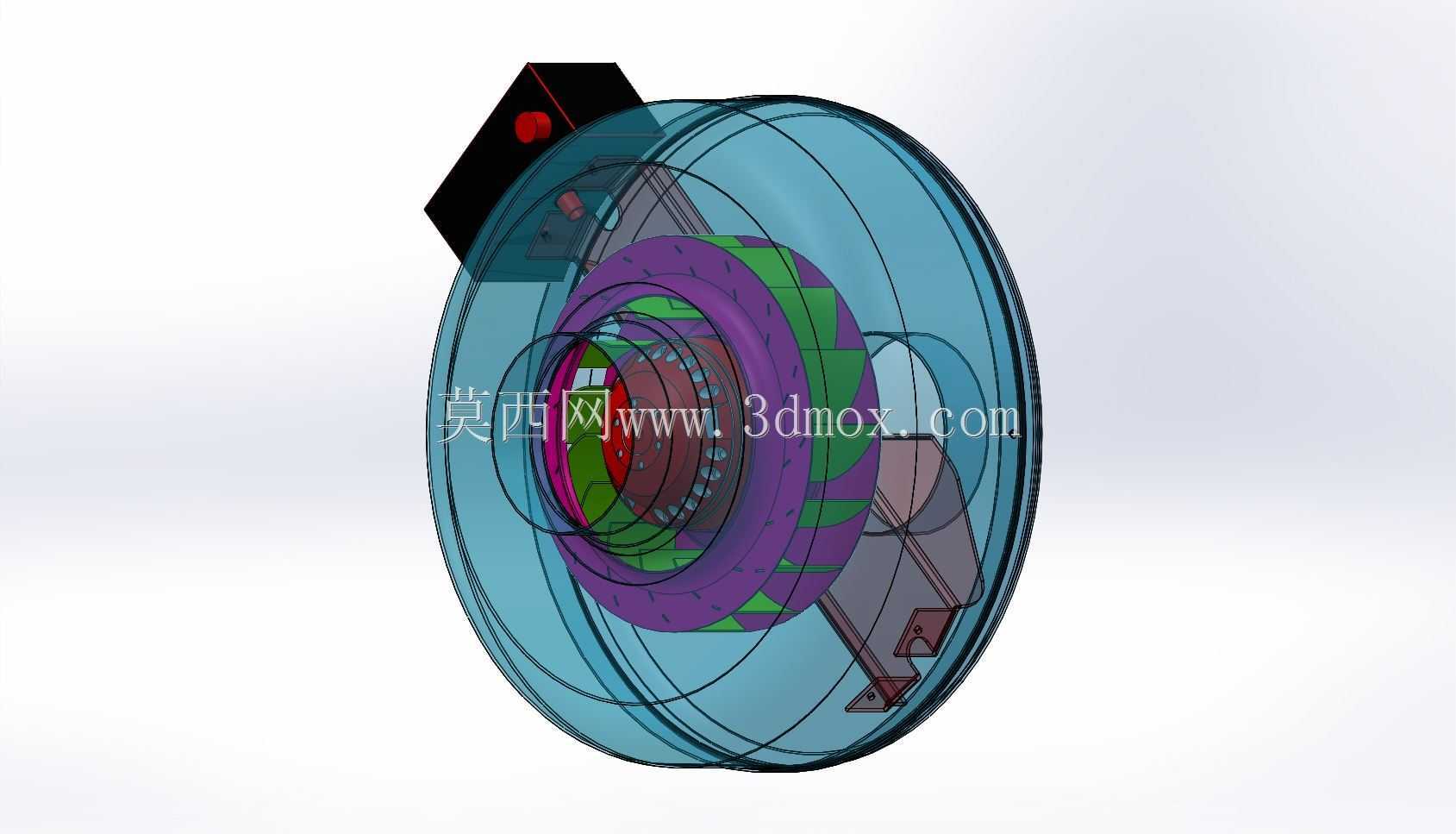

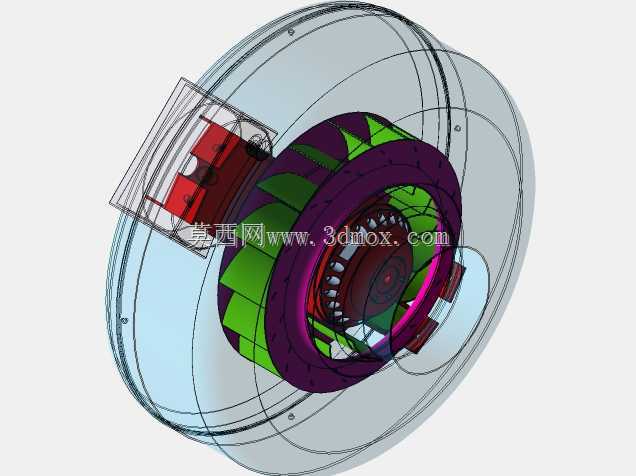

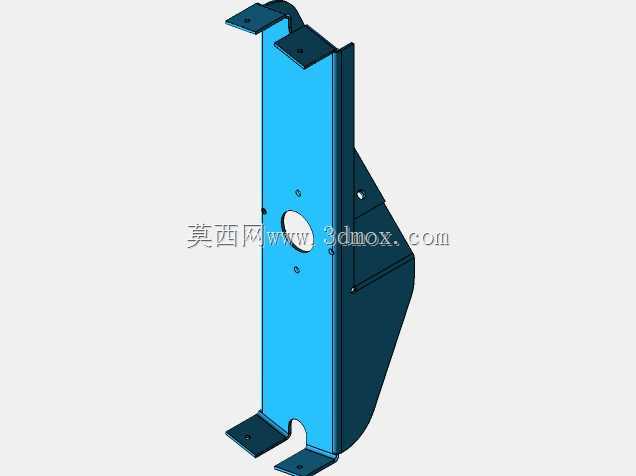

　　还能用于狭长管廊的辅助通风，提升管廊内的空气流通效率。设计过程中特意将整体重心控制在轴向中心线上，安装时不需要额外做配重支撑，仅通过两端的法兰与管道连接即可完成固定，大幅降低了现场安装的施工难度。外壳采用透明可视化的结构设计方案，在样机验证阶段可以直接观察叶轮的运行状态、气流在机壳内的流动轨迹，方便快速调整叶片角度与进风导流结构，量产版本可以替换为金属薄壁壳体，兼顾结构强度与轻量化需求。叶轮的彩色分层结构是建模过程中做的零件区分，不同颜色对应前盘、叶片、轮毂、后盘等不同冲压零件，方便后续拆解出工程图时快速识别零件边界，每个零件的壁厚都按照钣金冲压的工艺要求做了统一，避免出现冲压开裂的问题，相邻零件的连接边预留了点焊的工艺余量，不需要额外添加连接角码，能简化生产装配的工序。
