屋面轴流排风通风机结构造型

　　这类屋顶抽风机主要布置在工业厂房、仓储库房、大型公共建筑的屋面开孔处，承担室内污浊空气、余热、湿气或工艺散尘的集中排出任务。设备运行时，气流沿轴向穿过叶轮，经上部风筒和防雨结构导向后排向大气；下部与屋面基础或风座对接，形成从室内吊顶空间到室外的连续排风通道。相比侧壁轴流风机，屋面安装方式不占用车间墙面和地面位置，管路路径短，排风阻力小，也便于多台设备按厂房柱距均匀布置，适合大跨度车间的全面通风。

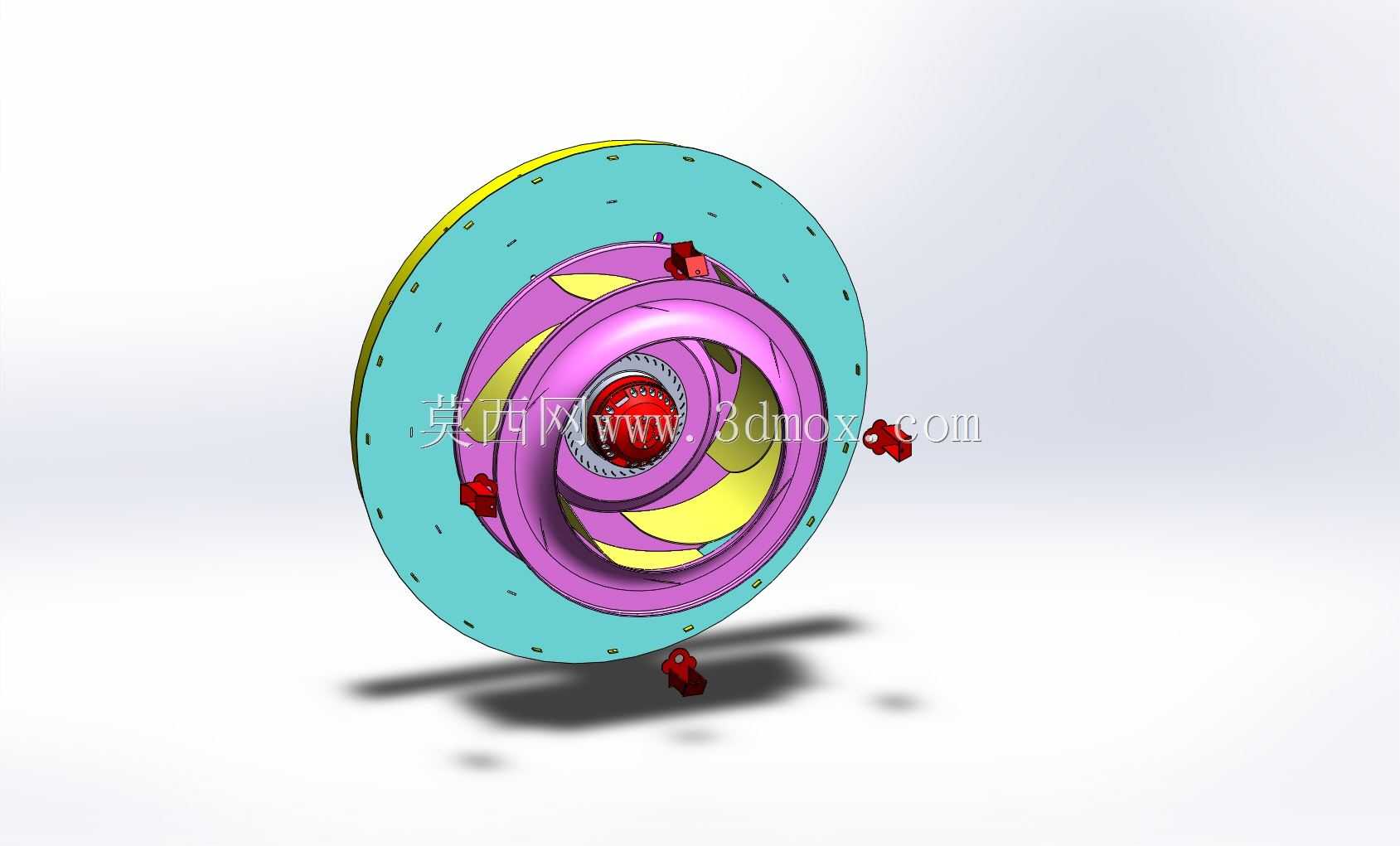

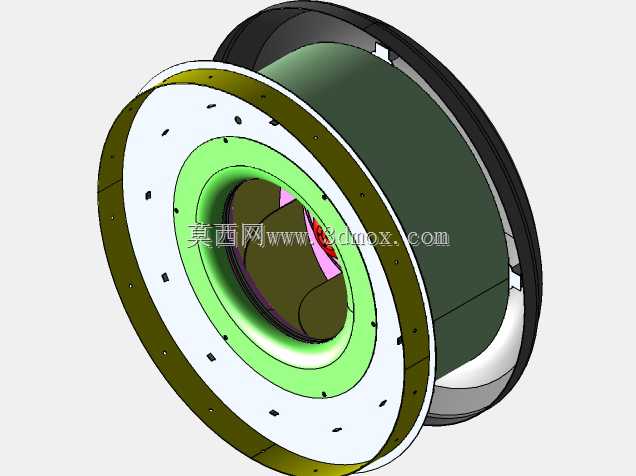

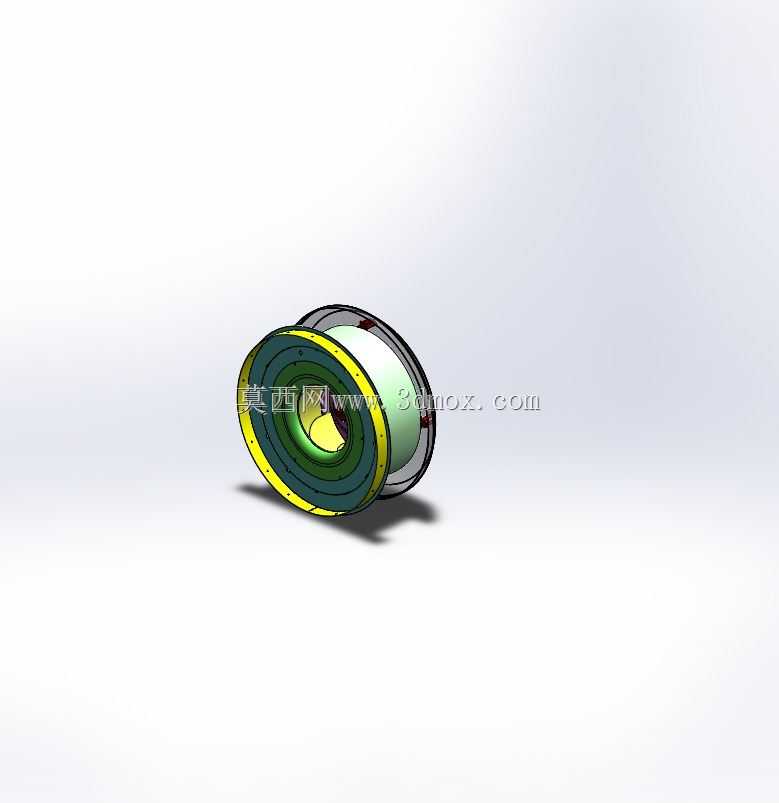

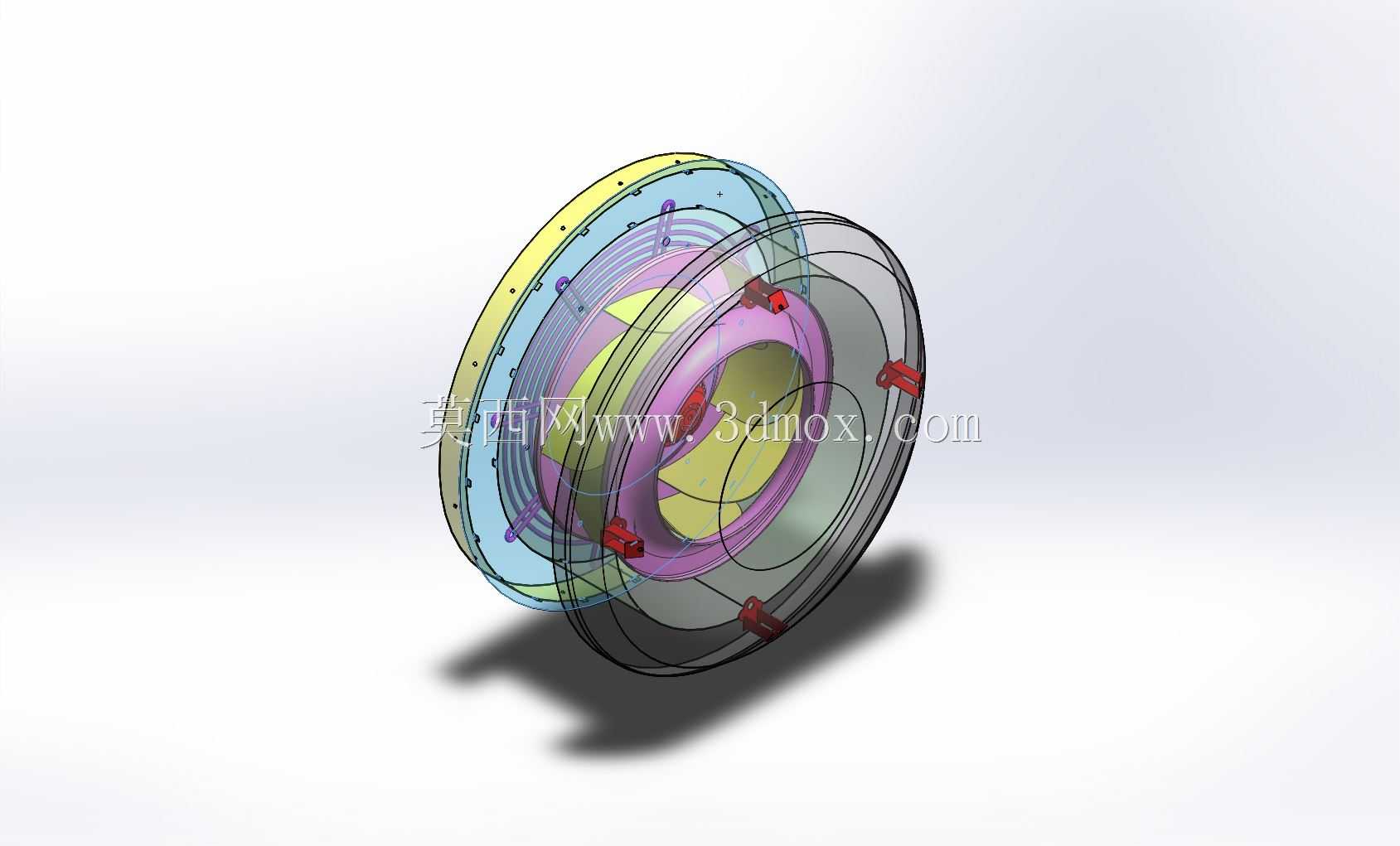

　　从结构上看，模型呈现了风机的核心组成：外侧圆筒形风筒构成气流通道并约束叶轮旋转范围，内部叶轮采用多叶片轴流形式，叶片沿轮毂周向布置，旋转时推动空气轴向流动。轮毂与叶片之间保留合理过渡，既保证叶片根部连接强度，也减少气流在中心区域的涡流损失。风筒端部设置连接法兰和安装孔位，用于与基础框架、防雨罩或支座固定；红色紧固件位置表达了螺栓连接节点，便于现场拆装和检修。上部圆盘及罩壳类结构对应屋顶风机的防雨、防护部分，可在停机或降雨时减少雨水、杂物直接落入风道，同时避免过大异物进入叶轮区域。

　　建模时需要重点控制风筒内径与叶轮外径之间的叶顶间隙。间隙过小，制造和安装误差容易造成叶轮刮擦；间隙过大，则会形成回流泄漏，降低风量和风压。叶轮直径、轮毂比、叶片安装角是决定性能的关键参数：轮毂比偏大时，叶片根部通道较窄，更适合较高压力工况；轮毂比偏小时，通流面积增大，更适合大风量、低阻力排风。叶片型面不能只按外观曲面处理，应结合进风侧导圆、出风侧平顺过渡和叶根加强区域进行建模，使气动外形与结构强度同时成立。

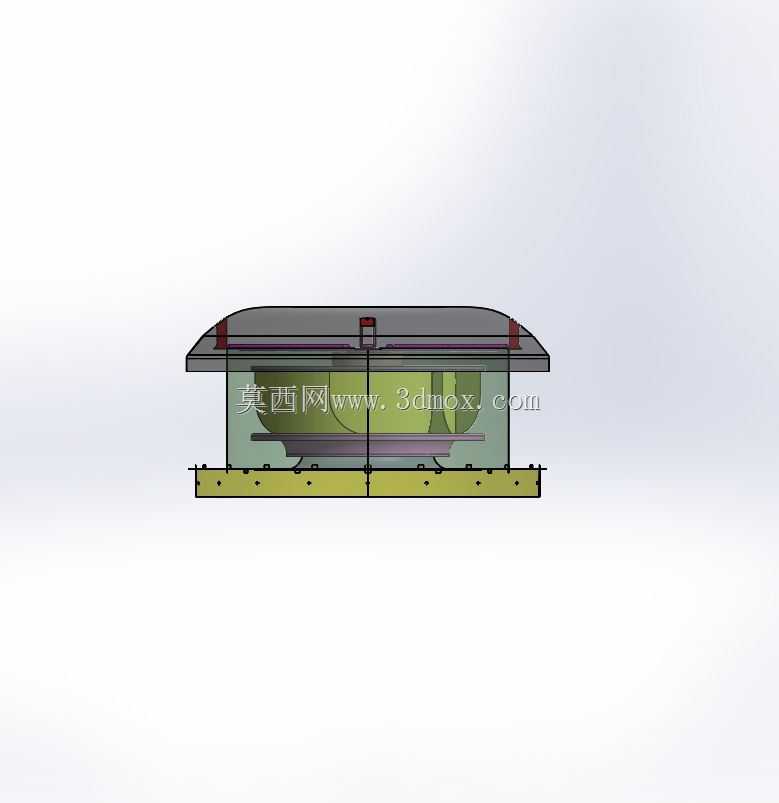

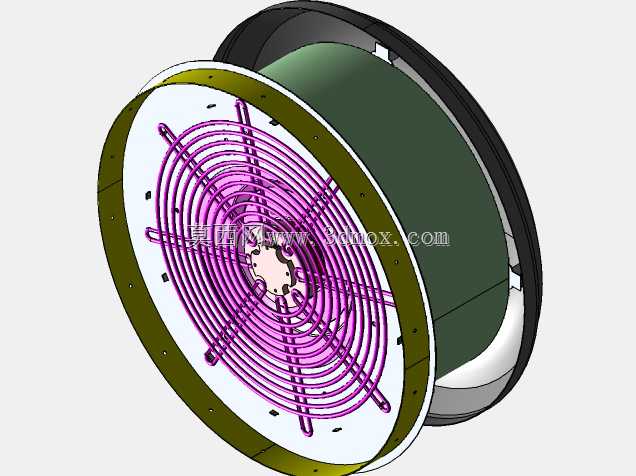

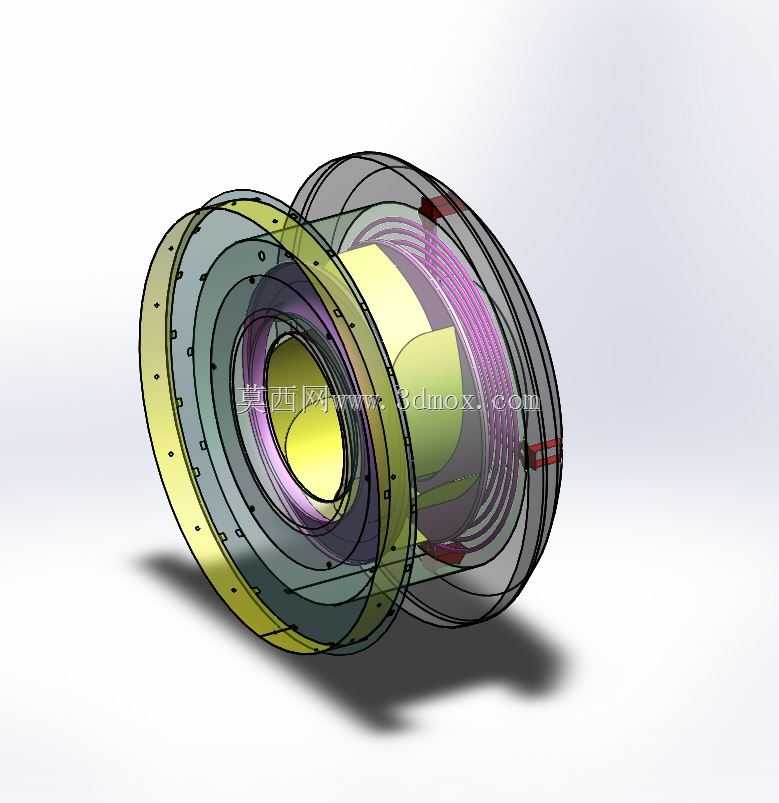

　　安装边界方面，屋面风机下方需要预留与洞口尺寸匹配的基础圈，设备外径、法兰孔距和底脚高度应与土建条件核对。风筒中心线宜保持竖直，避免屋面坡度造成叶轮偏载；基础周围还要考虑防水层、泛水板和检修空间。模型中透明表达的壳体有助于观察内部叶轮、支撑件和紧固件的相对位置，设计人员可据此检查叶片与风筒、罩壳、连接螺栓之间的干涉关系。若用于选型沟通，还应在该结构基础上补充电机安装位、防护网、检修口和减振件，使三维造型进一步接近实际屋顶排风机组。
