重工业及干洗业用箱式工业排气扇结构

　　这款箱式工业排气扇的设计，最初是针对重工业车间高浓度粉尘、焊接烟尘滞留，以及干洗行业有机溶剂挥发气体积聚的痛点做的定向开发，不同于普通民用排风扇，它的结构适配性完全围绕工业场景的严苛工况做了强化。从实际应用场景来看，重工业生产车间里，焊接工位、金属打磨区域的空气往往混杂金属碎屑、焊接烟尘，普通轴流风机没有前置防护结构，很容易被大尺寸杂物打坏扇叶，而干洗行业的作业空间里，四氯乙烯等干洗溶剂挥发的气体比空气重，容易在空间下部堆积，需要风机有足够的静压克服风道阻力，把沉积的废气稳定排出，这款结构刚好覆盖了这两类场景的使用需求。

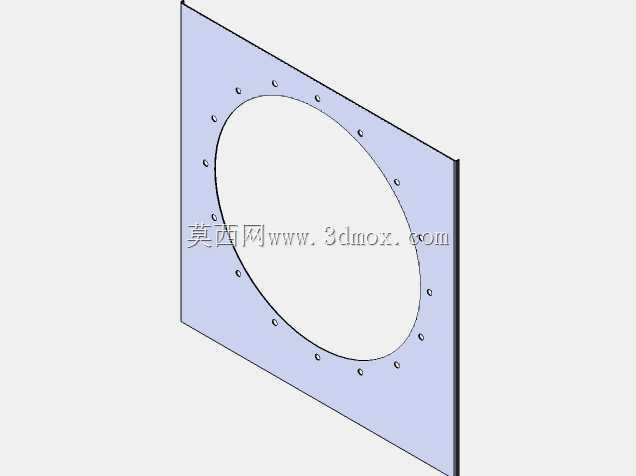

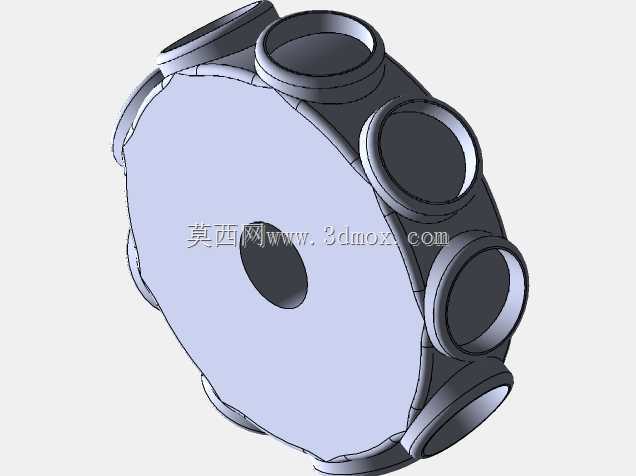

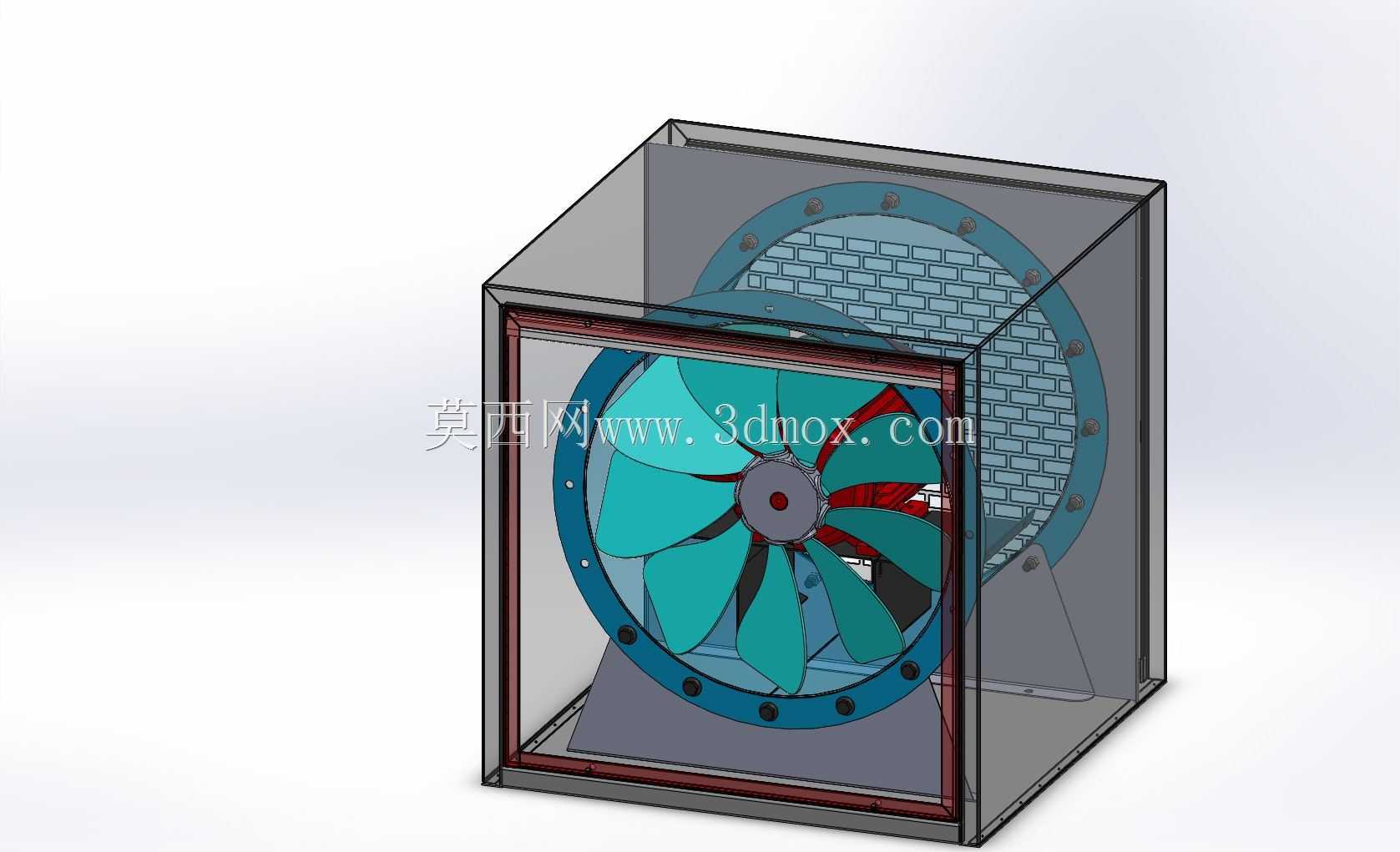

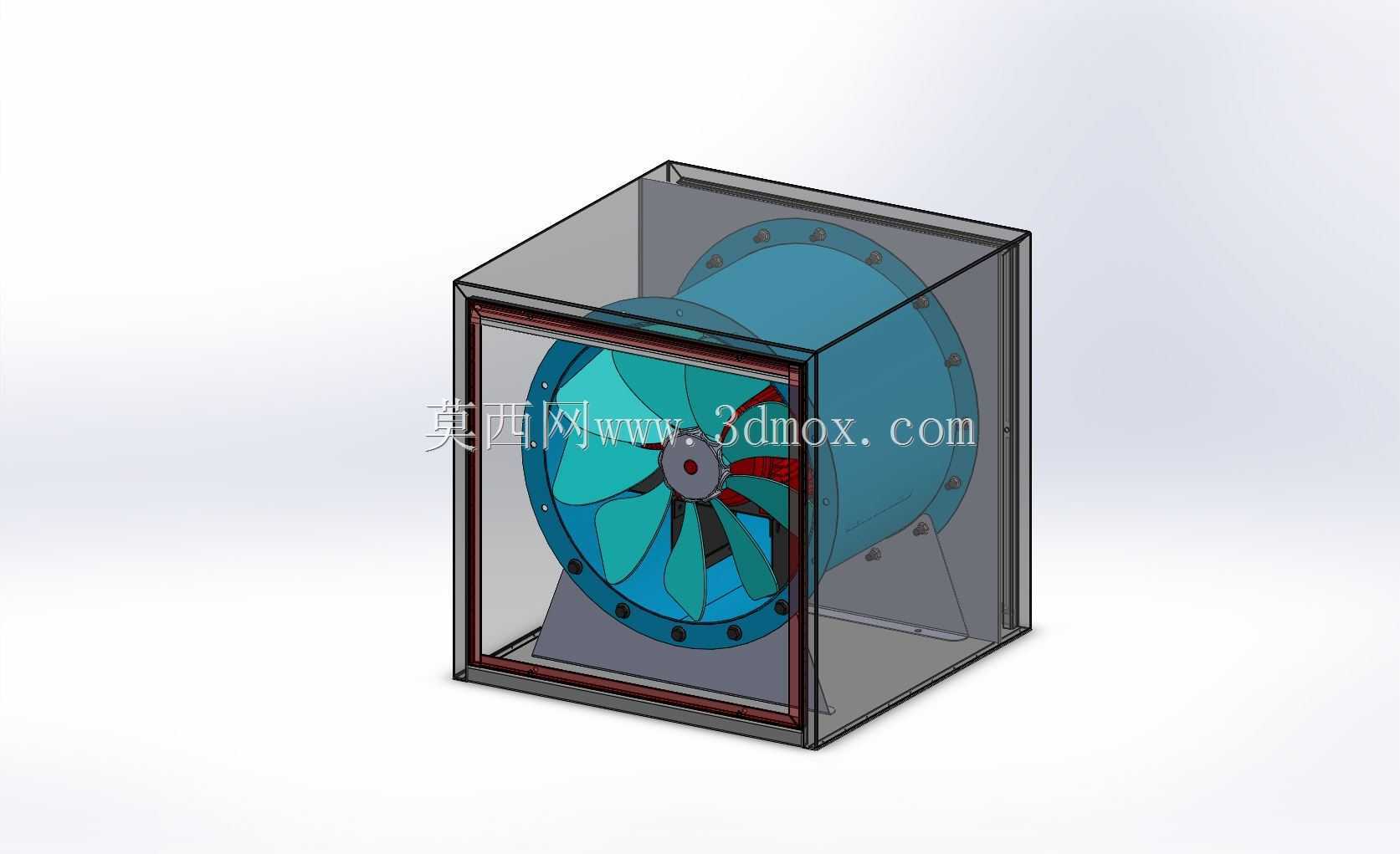

　　设备的核心用途是实现密闭或半密闭工业空间的强制空气置换，把空间内的污浊空气、有害气体、悬浮粉尘通过风道排到室外，同时形成空间内的微负压，避免有害气体向相邻的办公区域或者其他洁净生产区扩散。和常规管道轴流风机不同，它自带方形安装箱体，不需要额外做风机与墙体/风道之间的过渡连接结构，安装时直接把箱体嵌入预留的安装洞口，做好周边密封就能投入使用，大幅降低现场安装的施工难度。

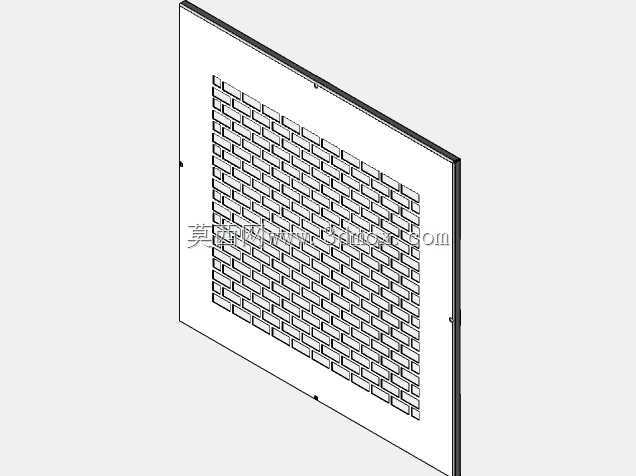

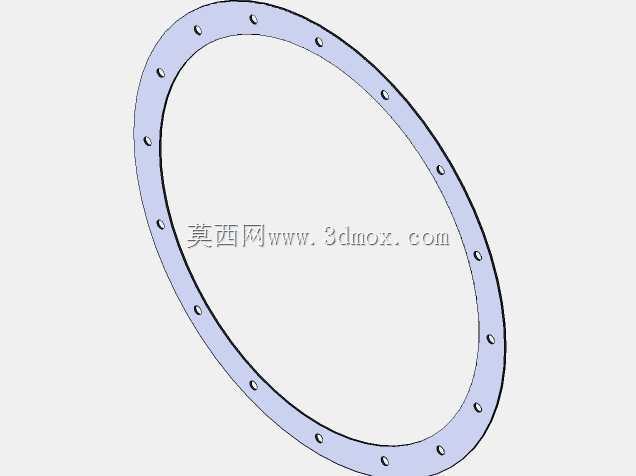

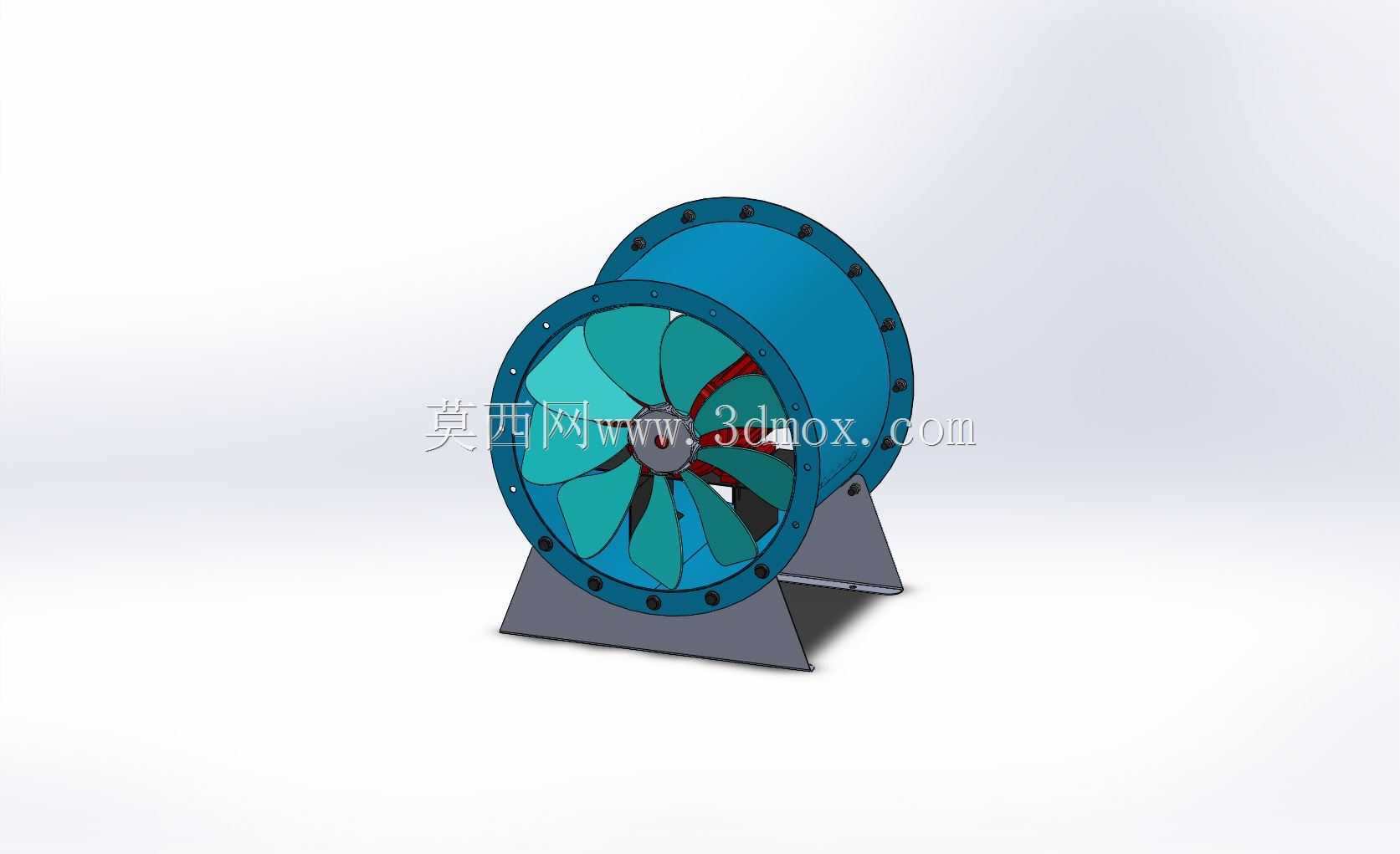

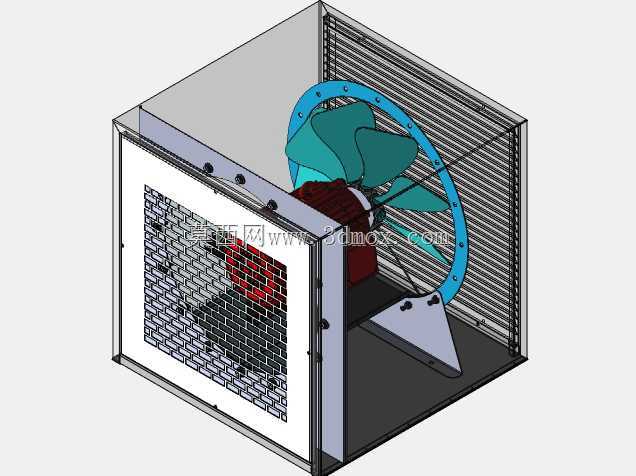

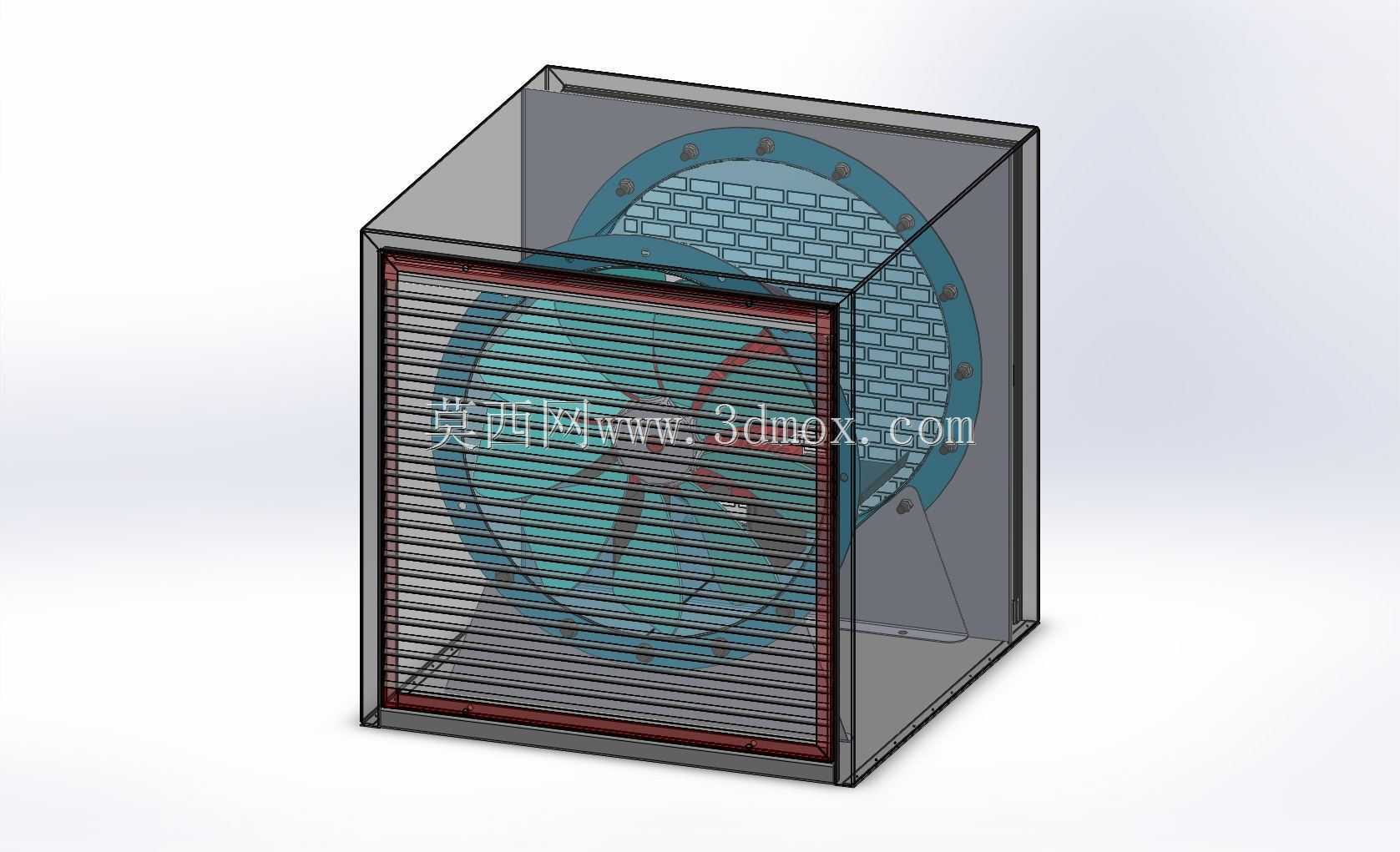

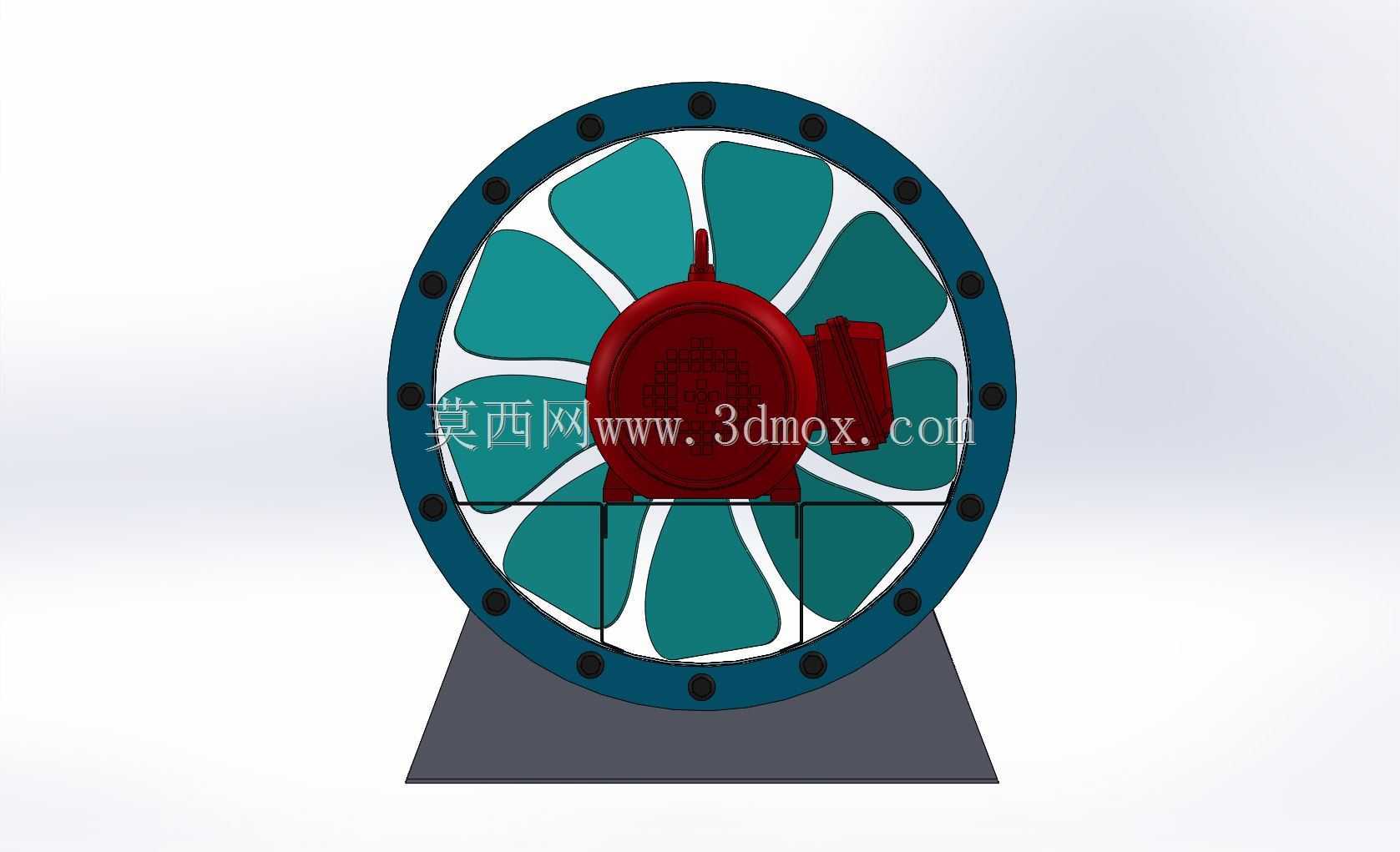

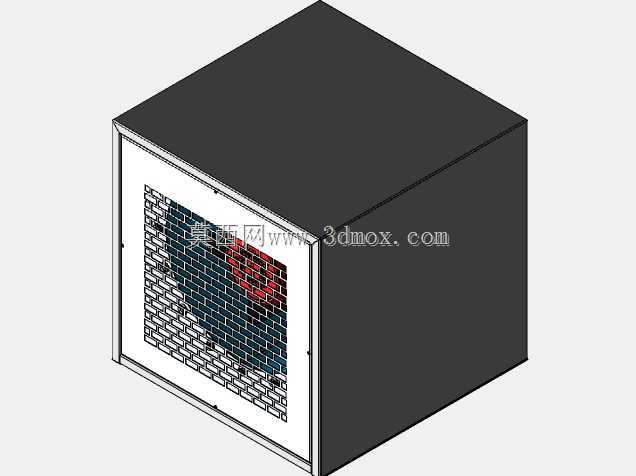

　　功能特性上，这款排气扇做了多重针对性设计：扇叶采用多叶片前倾式结构，相比普通3叶或4叶风机，在相同转速下能输出更大的风量，同时运行噪音更低，适合需要长时间连续运转的工业场景；风机主体和外箱体之间设置了减震缓冲结构，能把风机运转产生的振动阻隔在箱体内部，避免振动通过安装墙体传递到建筑结构上，减少共振产生的次生噪音；箱体的进风侧设置了防护格栅，能阻挡直径10mm以上的杂物进入风机流道，避免杂物打坏扇叶或者卡滞转轴，提升设备运行的可靠性；风机的法兰连接端采用标准圆形法兰尺寸，能直接和常规的工业通风管道对接，不需要额外定制转接头。

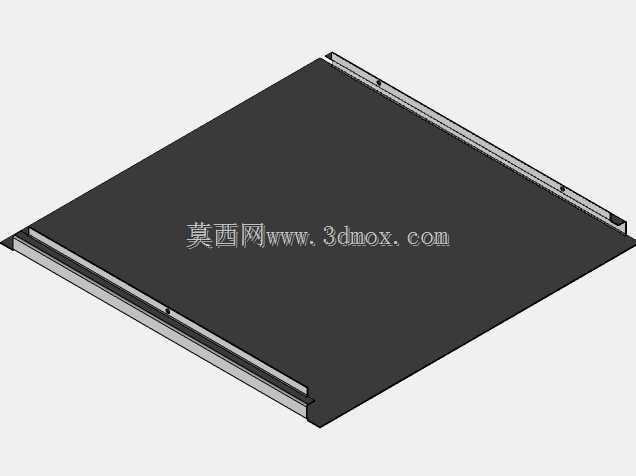

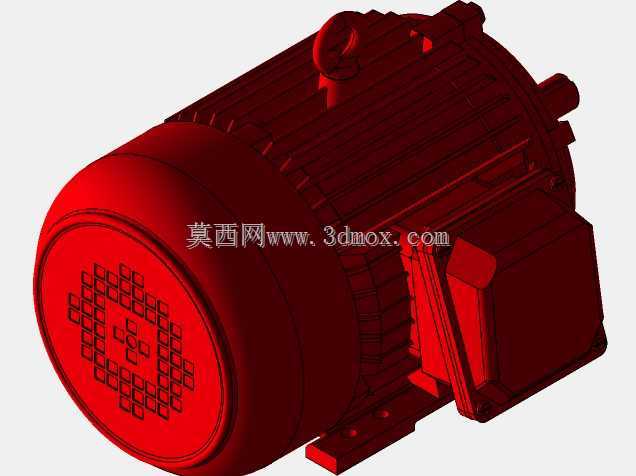

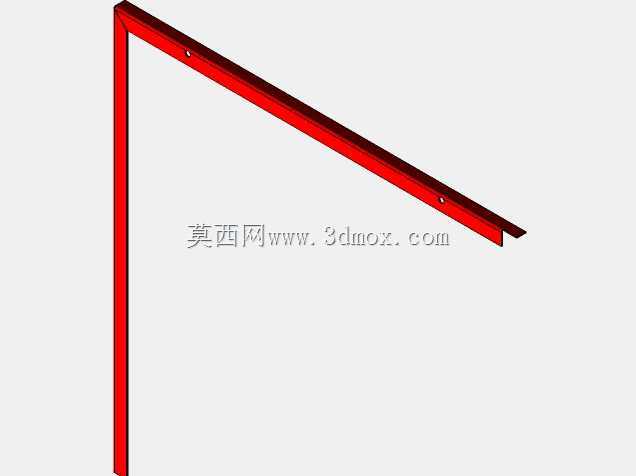

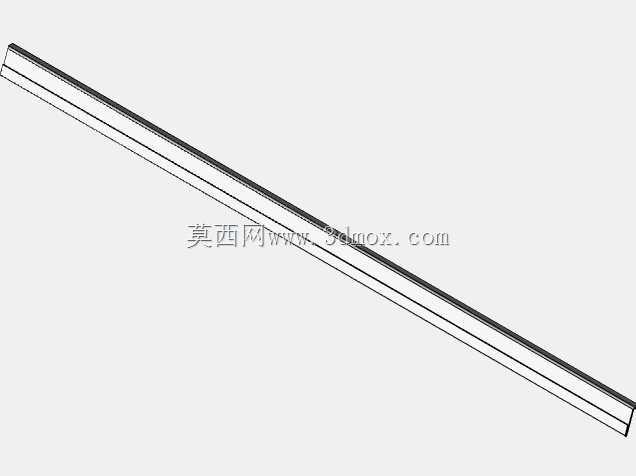

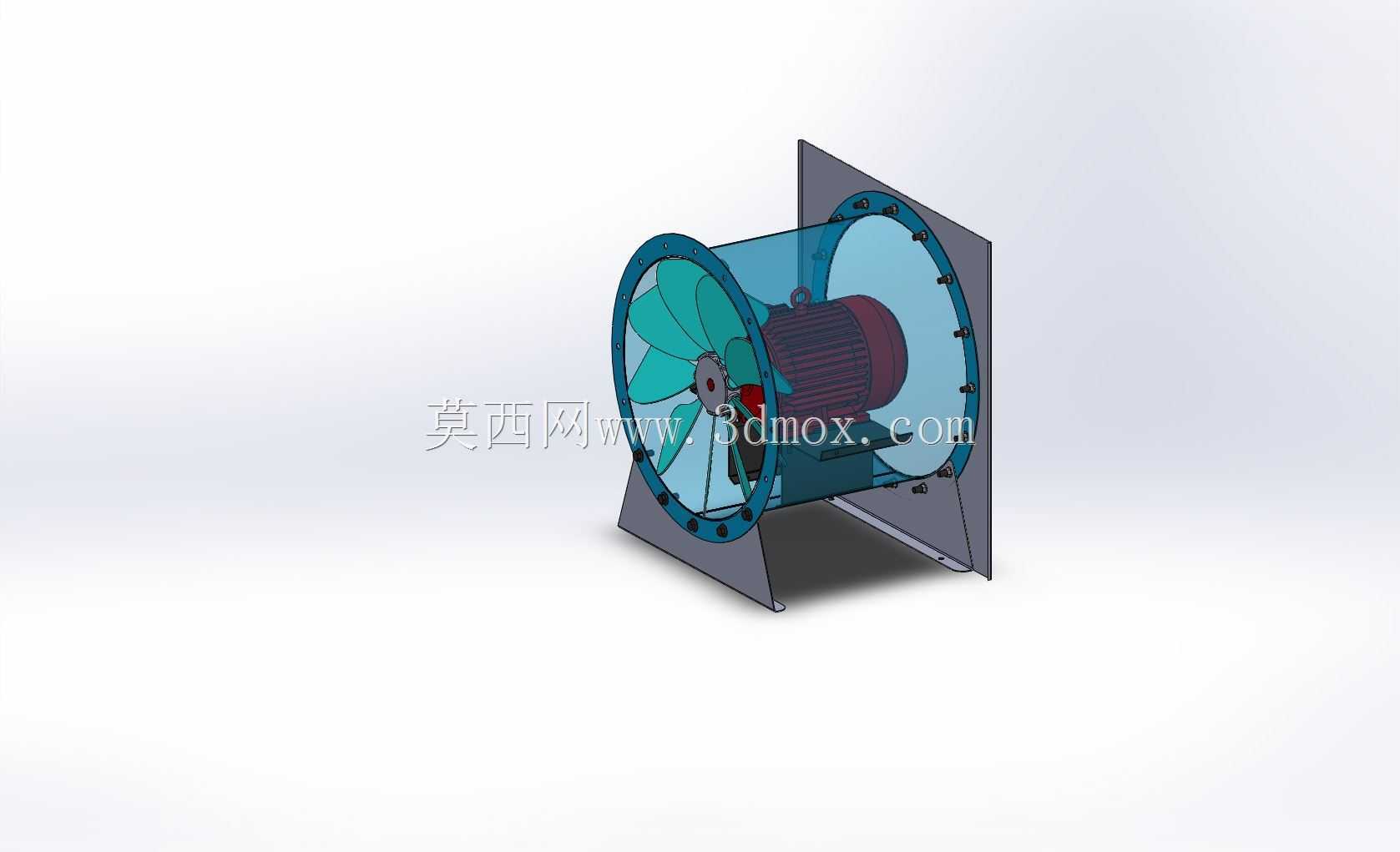

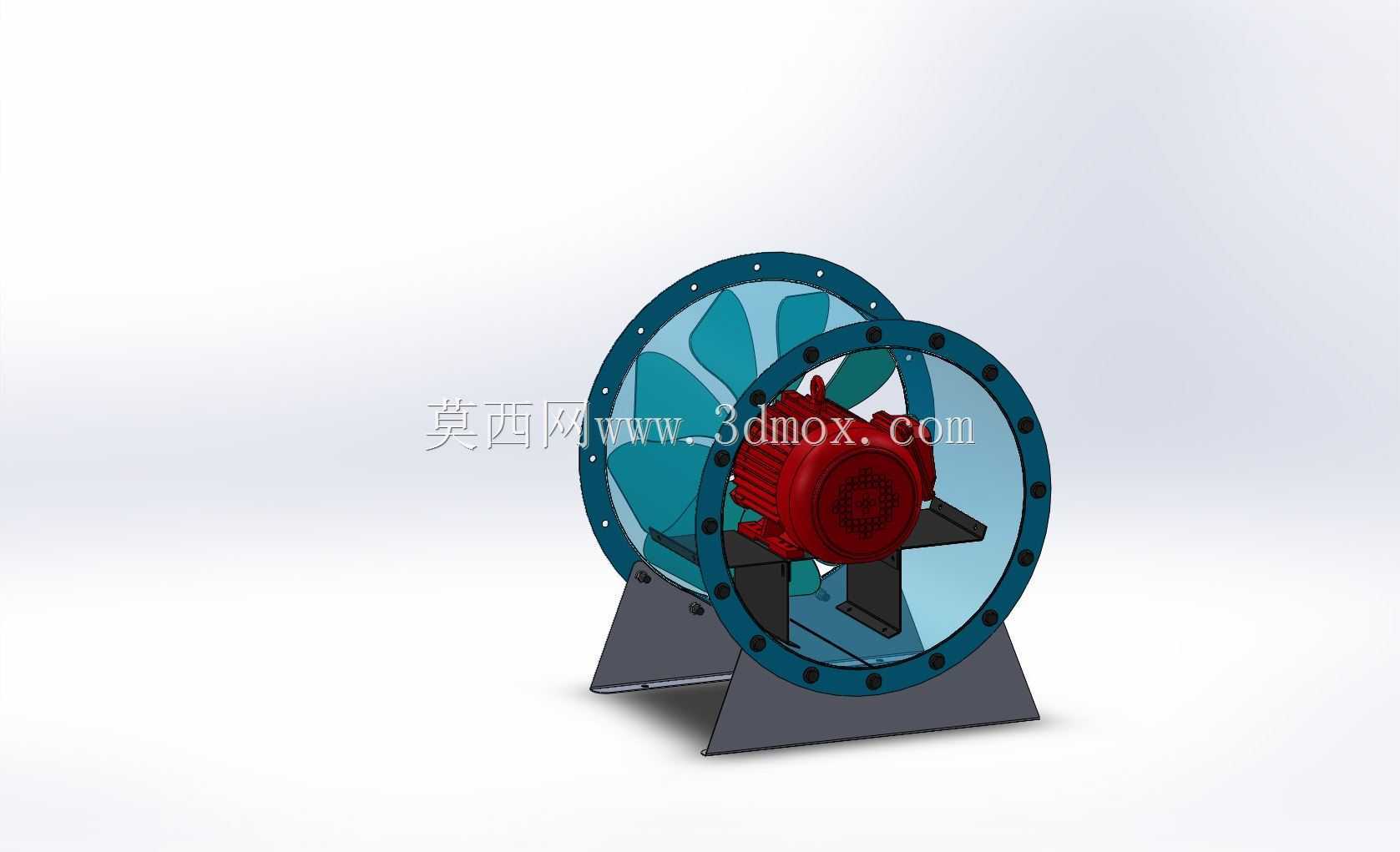

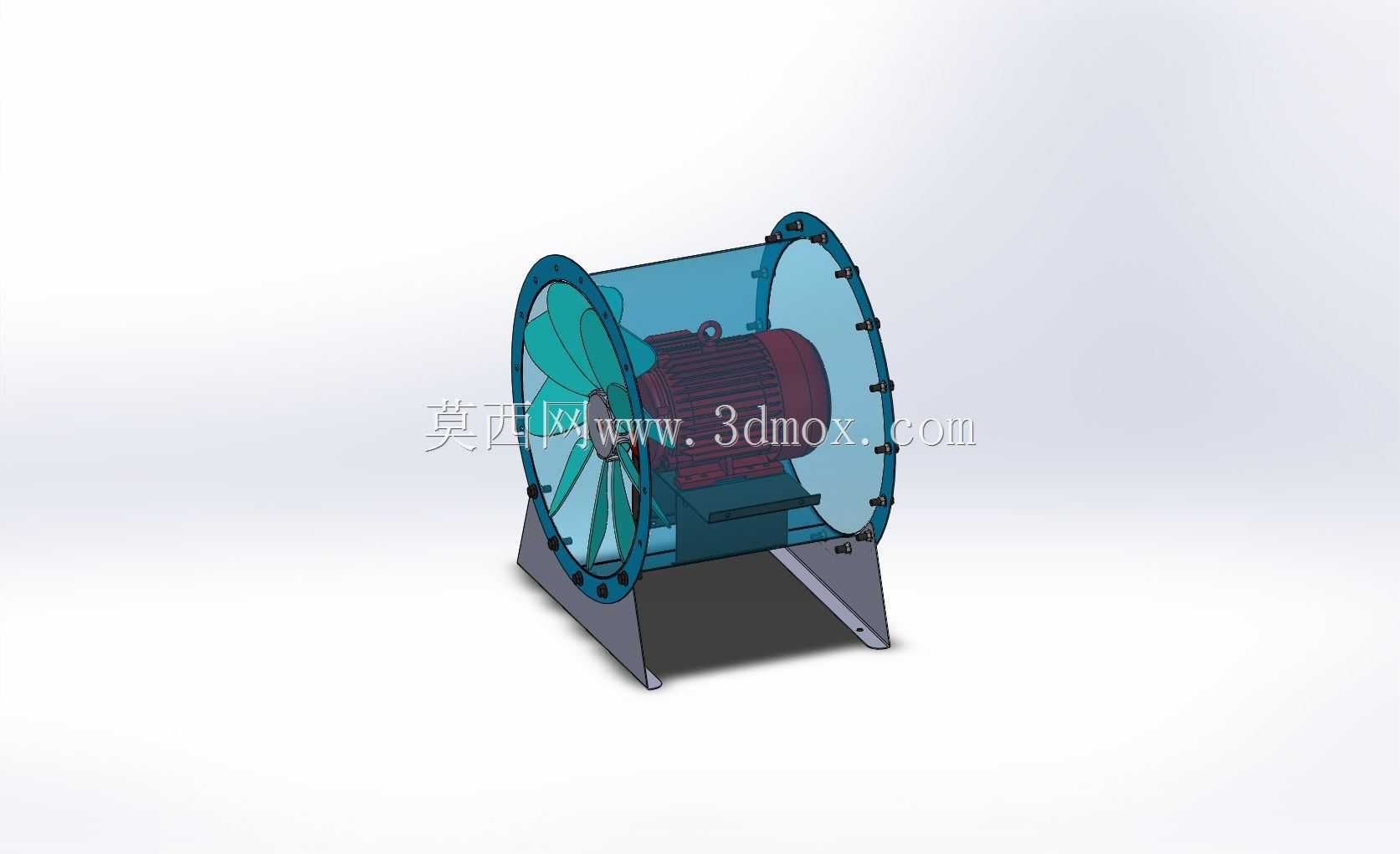

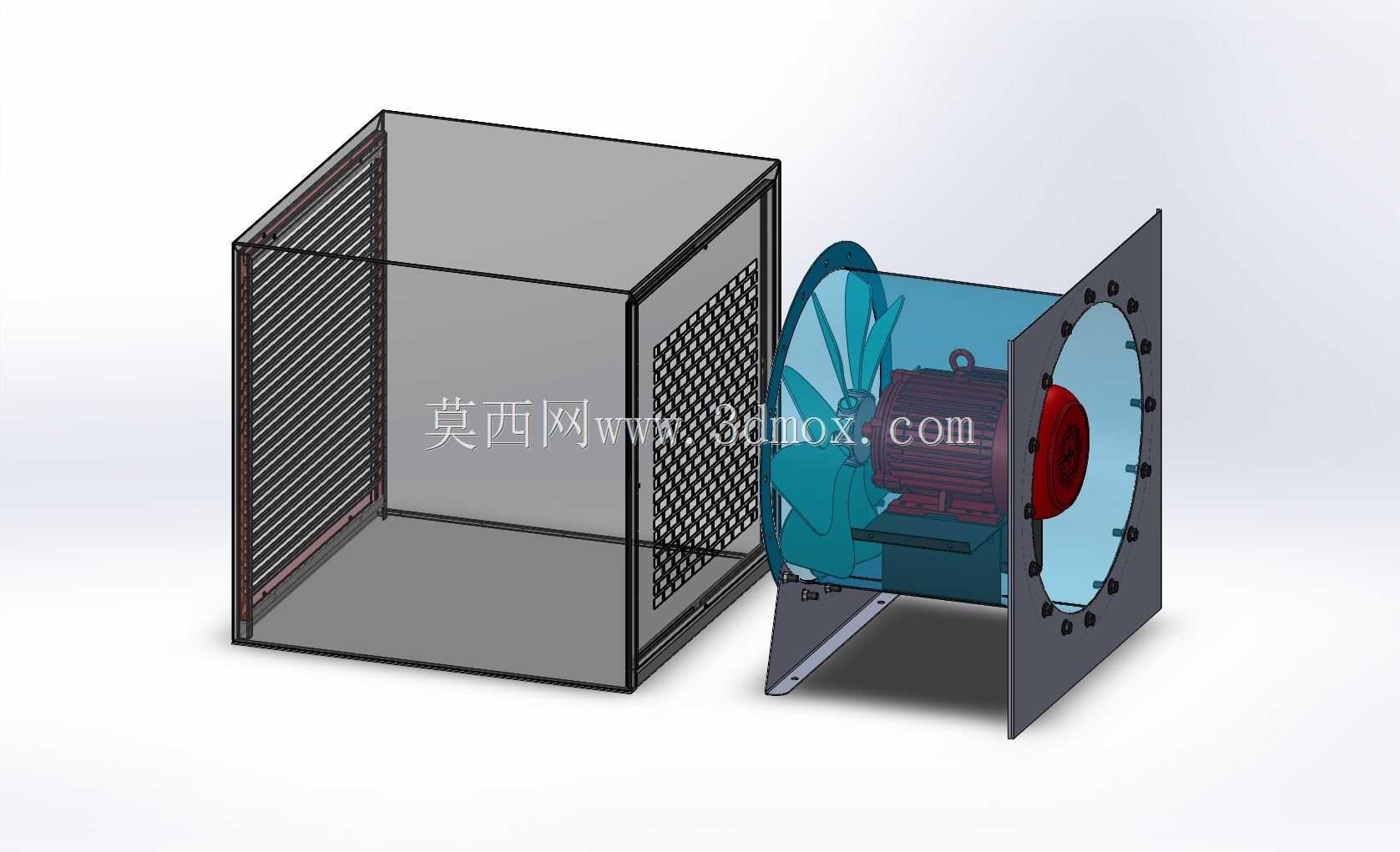

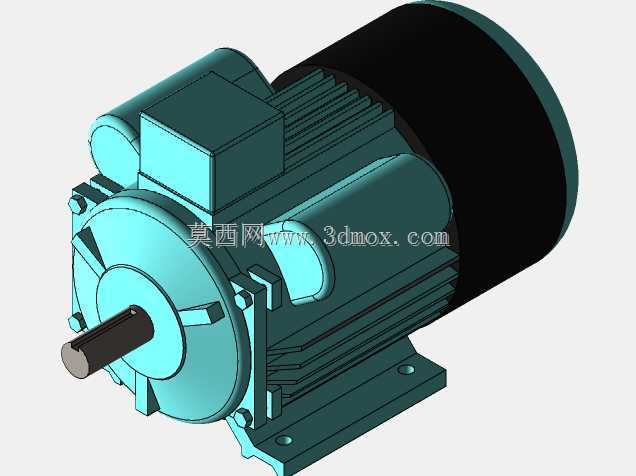

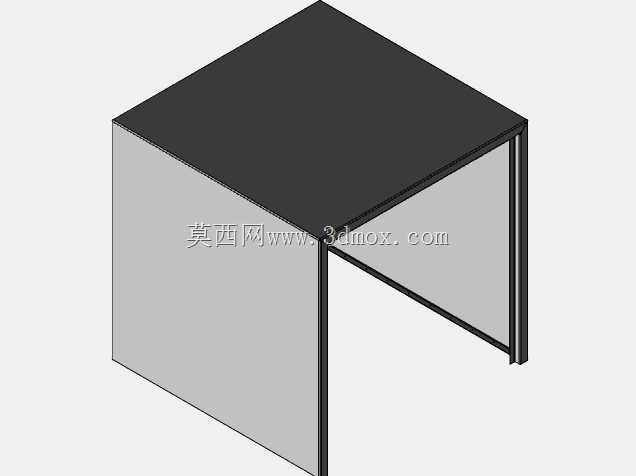

　　设计思路上，整个结构优先考虑工业场景的易维护性和结构耐用性：箱体采用框架加面板的组装式结构，所有面板都可以通过拆卸侧边的紧固件单独拆下，后期维护时不需要把整个风机从安装洞口拆下来，只需要拆开对应侧的面板就能完成扇叶清理、电机检修、轴承更换等操作；风机的电机采用内置式布置，完全处于箱体内部的流道中，风机运转时带动的气流会直接流过电机外壳，带走电机运转产生的热量，不需要额外设置独立的散热结构，既简化了整体结构，又能保证电机长时间在满负荷状态下运行不会过热；扇叶和电机轴的连接采用键连接加锁紧螺母的固定方式，相比顶丝固定的结构，能承受更大的扭矩，不会因为长时间正反转或者启停冲击出现扇叶松动移位的问题。

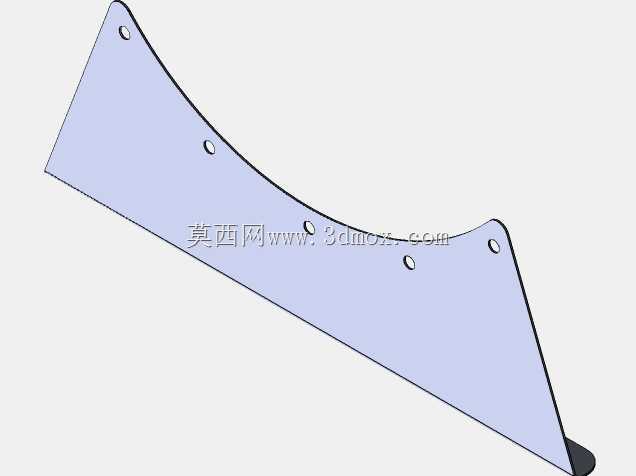

　　外形尺寸与安装边界方面，整个箱体采用正方形截面设计，外部轮廓尺寸适配工业建筑常用的预留洞口规格，箱体的进深尺寸控制在合理范围内，不会因为进深过大导致安装时突出墙面过多，影响车间内部的通道通行；箱体底部设置了两个对称的安装支脚，当设备不是采用嵌墙安装，而是落地安装在设备平台上时，可以直接通过支脚的安装孔用膨胀螺栓固定，不需要额外焊接安装支架；风机的出风口法兰尺寸和同风量等级的常规轴流风机法兰尺寸完全通用，旧设备更换时不需要改动原有通风管道的尺寸，直接对接就能完成替换，降低设备更换的改造成本；安装时需要注意在箱体和安装洞口的接缝处填充密封胶条，避免出现漏风的情况，保证排风效率达到设计值，同时设备的电源接线端设置在箱体顶部的独立接线盒内，接线盒的防护等级满足工业车间的使用要求，不会因为粉尘或者溅水导致电路故障。

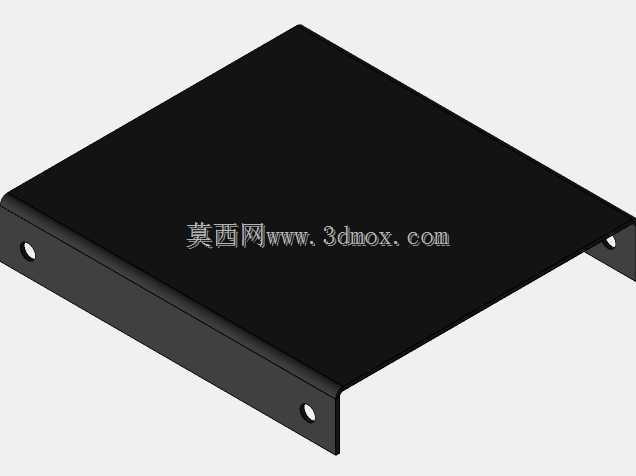

　　从结构设计的细节来看，扇叶的型线经过流体力学优化，气流经过扇叶时的湍流损失更小，相同功率下的排风效率比普通直板扇叶高15%左右，能在满足排风需求的前提下降低设备的运行能耗；箱体的内表面做了流线型过渡处理，在风机进风口和箱体进风格栅之间做了导风弧面，避免气流在箱体内部形成涡流，减少不必要的风压损失；外箱体的面板采用加厚板材制作，足够的刚度能避免风机高速运转时面板产生振动异响，同时板材表面做了防锈防腐处理，能适应重工业车间的高湿度、高腐蚀气体环境，也能耐受干洗行业溶剂气体的轻微腐蚀，延长设备的整体使用寿命。
