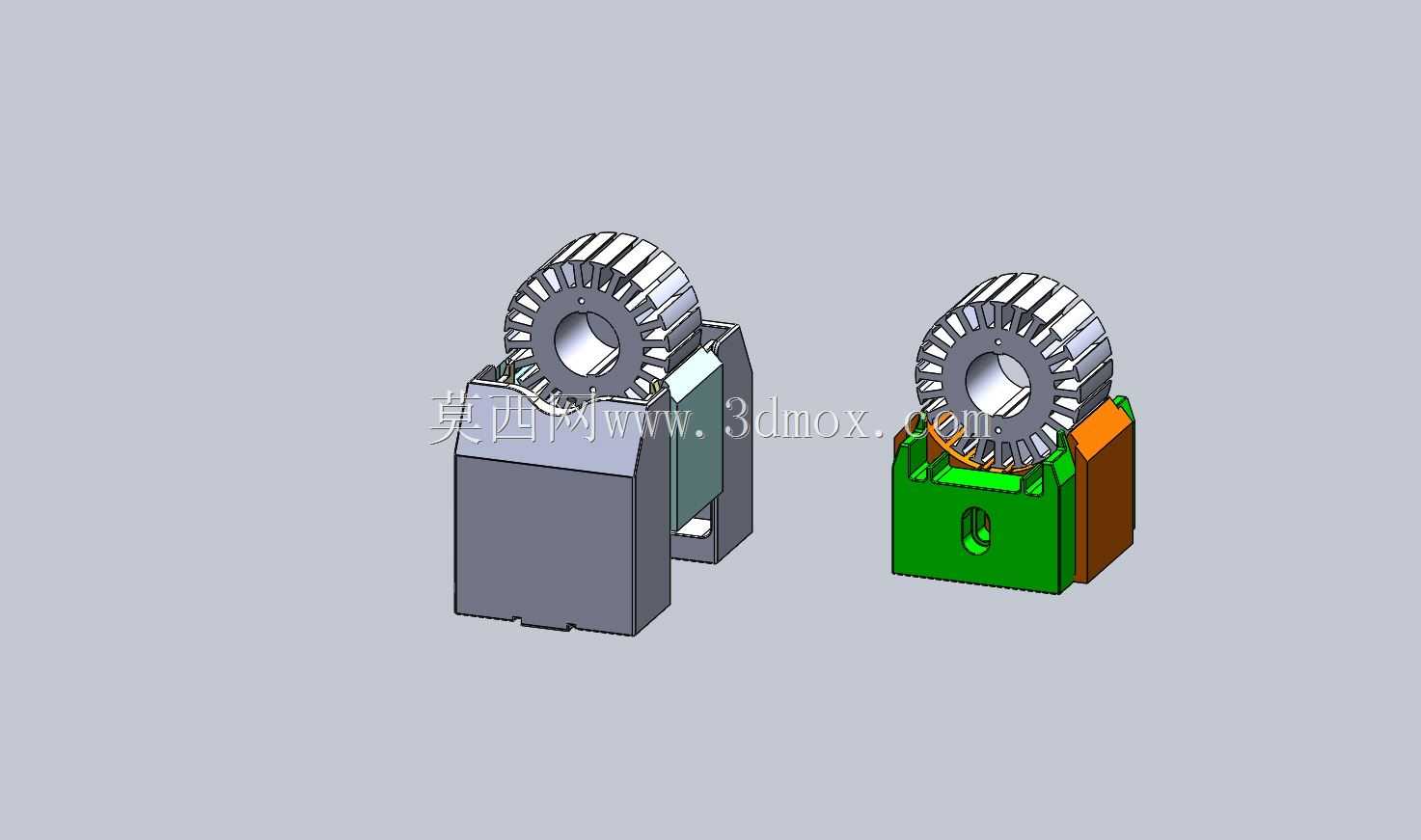

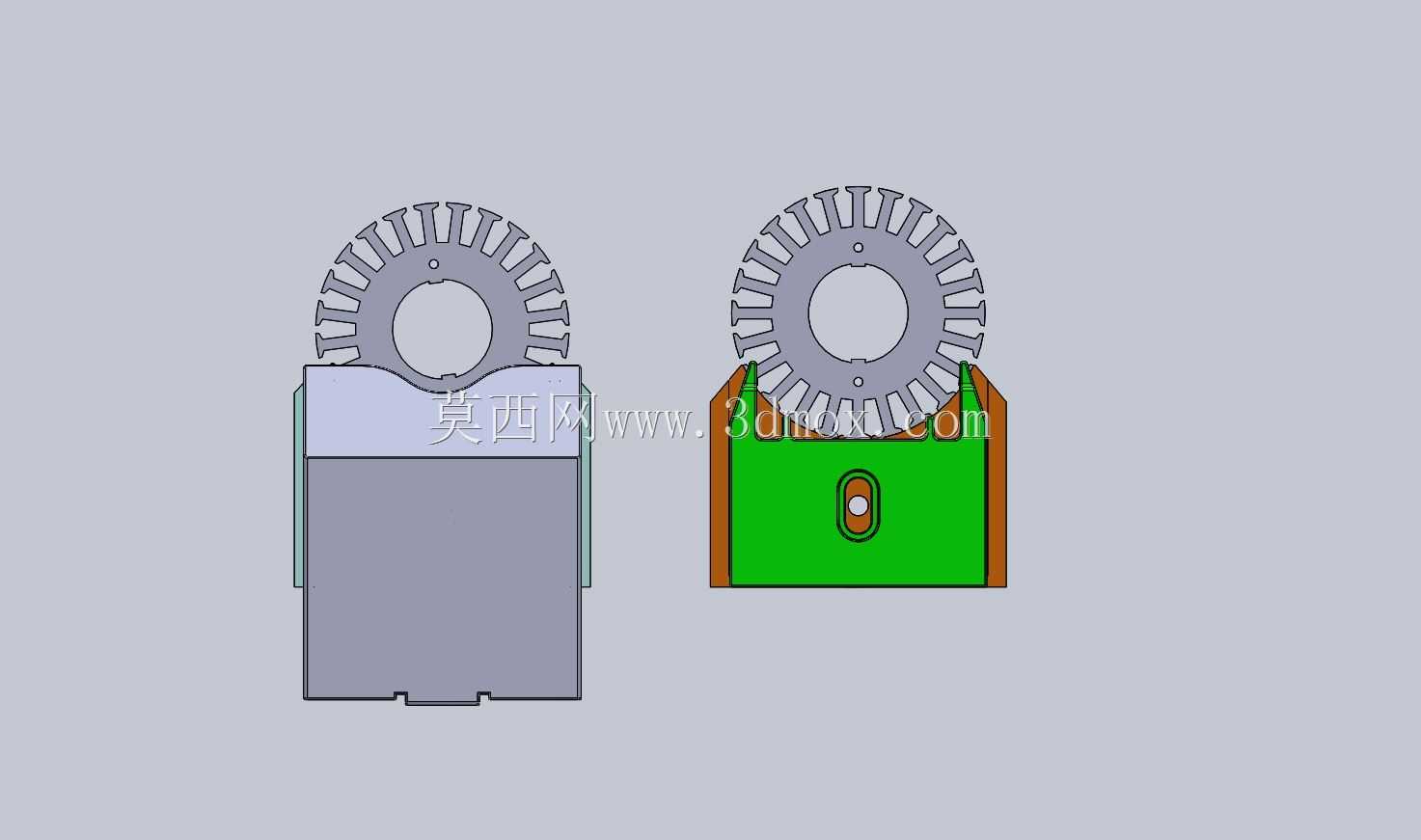

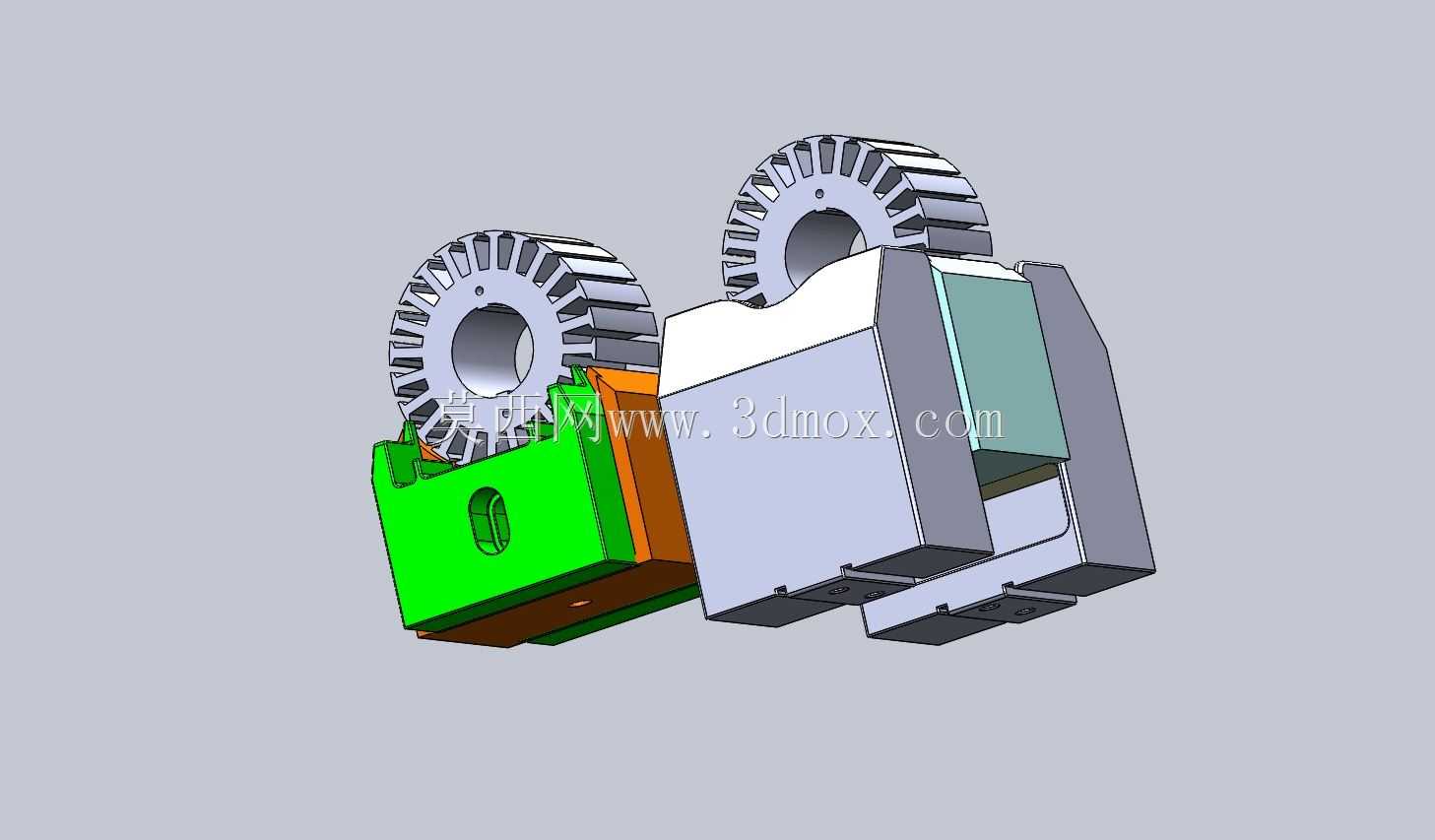

铜绕组设备专用两种结构绕线齿轮组件

　　在电磁线圈绕制生产场景中，绕线齿轮的传动精度直接决定铜排线的排布一致性，不少工厂在加工细径漆包线绕组时，常遇到齿轮啮合间隙过大导致的排线错位、线体张力波动问题，轻则造成绕组层间绝缘破损，重则导致整组线圈报废，这套适配铜绕组机器的双结构齿轮组件，正是针对这类生产痛点完成的结构设计。从实际应用场景来看，这类齿轮主要搭载在中小型自动绕线机的排线驱动端，既可以适配汽车点火线圈、传感器线圈这类小尺寸精密绕组的绕制作业，也能满足航空航天领域高可靠性电磁线圈的绕制精度要求，和普通传动齿轮不同，绕线作业过程中齿轮需要持续承受排线机构往复运动带来的交变载荷，同时还要保证传动比的恒定，避免排线节距出现偏差。设计阶段首先考虑的是啮合平稳性，

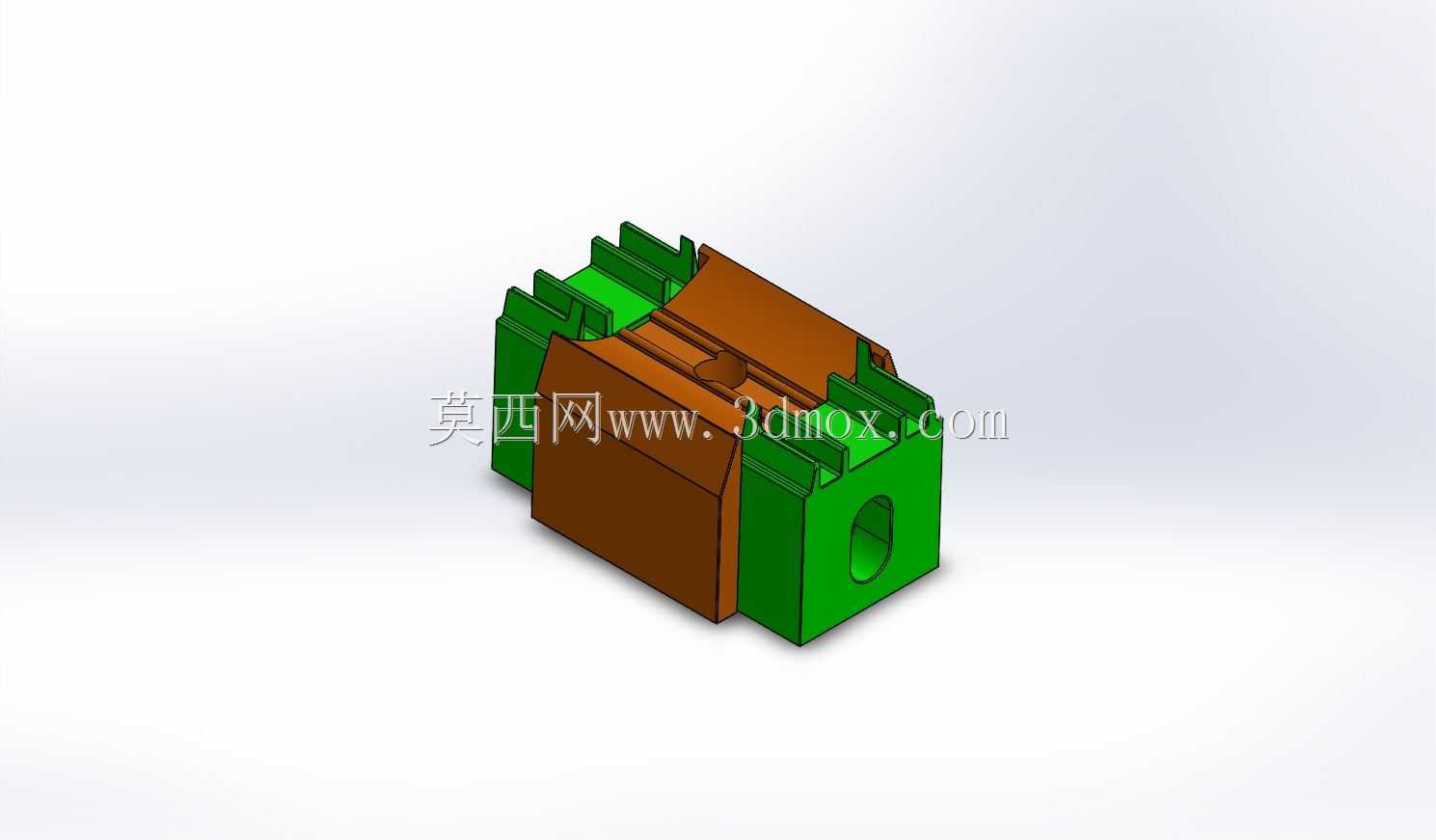

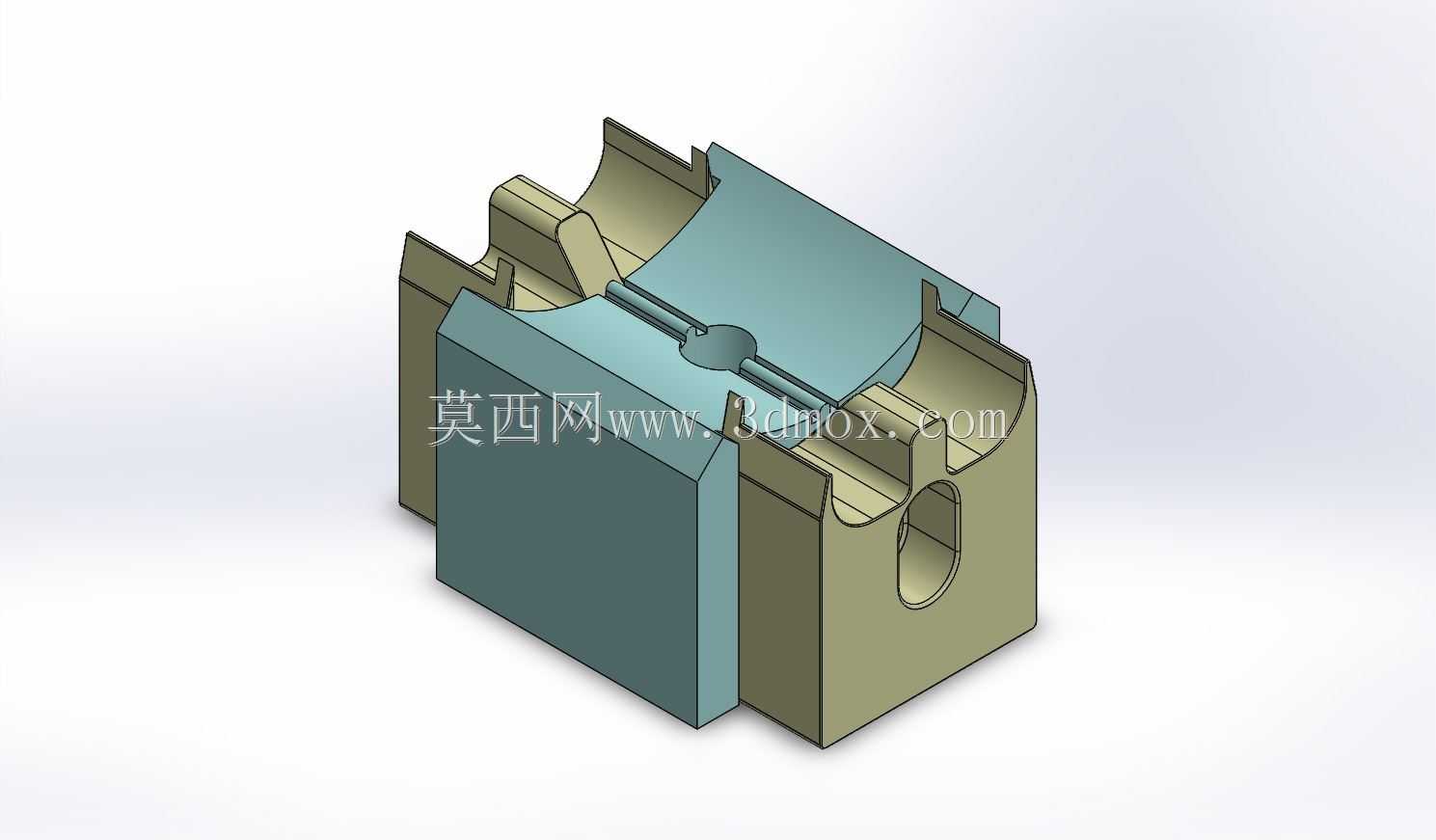

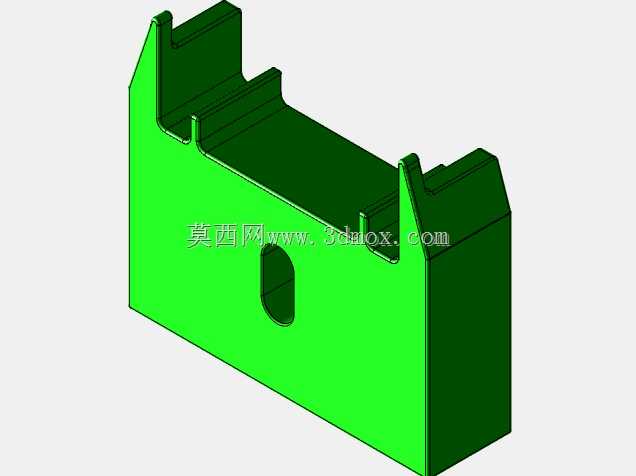

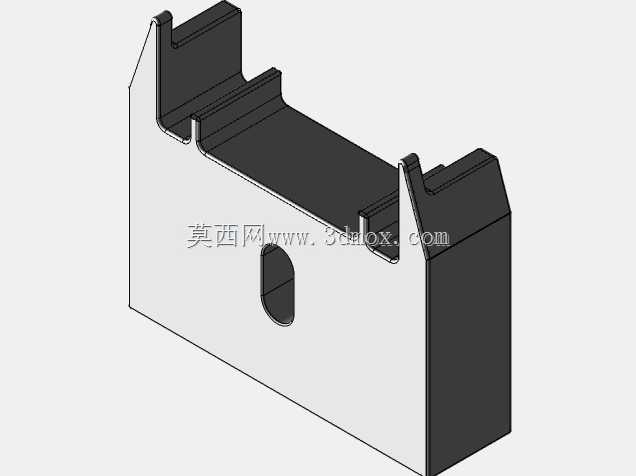

　　两套齿轮都采用了渐开线齿形，齿顶做了微小的修缘处理，避免高速往复转动时出现齿面卡滞，两套齿轮的齿数、齿宽参数做了差异化匹配，一套适配大节距粗铜线的高速绕制工况，齿宽更大、齿根圆角做了强化处理，能承受更大的线体张力带来的径向载荷；另一套适配小节距细漆包线的精密绕制，齿形精度等级更高，传动侧隙控制在极小范围内，避免往复换向时出现传动空程。从安装边界来看，齿轮内孔采用标准的键槽定位结构，和市面主流绕线机的驱动轴径完全匹配，安装时不需要额外做轴径改造，齿轮和配套的安装基座之间预留了足够的润滑脂存储空间，日常维护时不需要拆解整个排线机构就能完成润滑保养，基座的定位孔采用对称分布设计，既可以正装也可以根据设备走线方向调整安装角度，

　　适配不同结构的绕线机机架布局。实际投产验证过程中，这套齿轮组件在连续8小时的高速绕制作业中，传动噪音比普通齿轮低15%左右，排线的节距误差控制在0.02mm以内，完全满足细径铜线的精密绕制要求，不会出现线体堆叠、跨层错位的问题。针对绕线车间常见的铜屑粉尘环境，齿轮和基座的配合面做了防尘密封结构设计，避免铜屑进入齿面啮合区域造成齿面磨损，延长了零件的更换周期，两套齿轮可以根据生产的绕组规格快速互换，不需要调整整个驱动机构的安装位置，换型时间比传统结构缩短60%以上，能很好适配多品种小批量的绕组生产需求。在结构细节上，齿轮的轮毂部分做了轻量化挖槽处理，在保证结构强度的前提下降低了转动惯量，减少驱动电机启停时的冲击载荷，

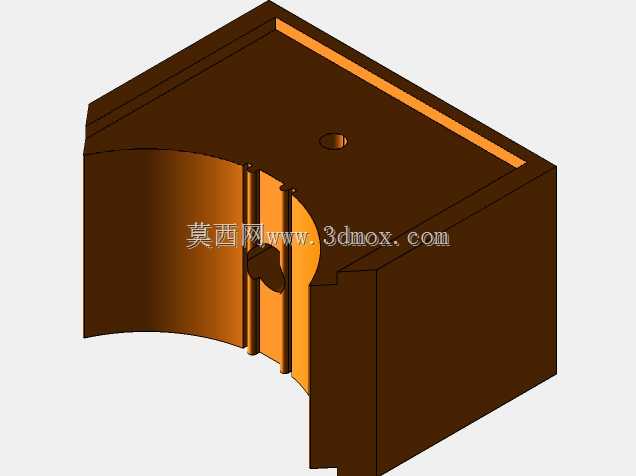

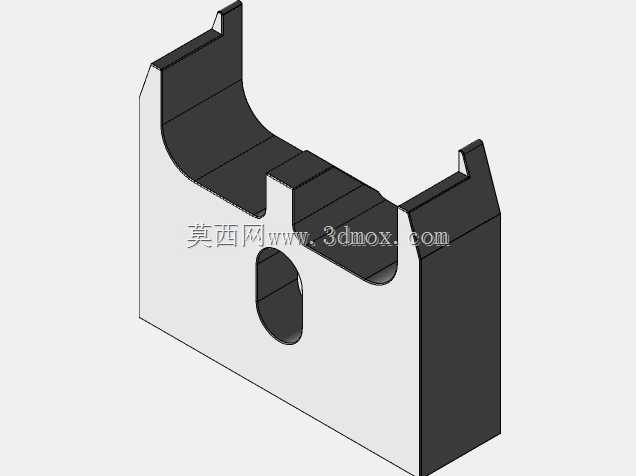

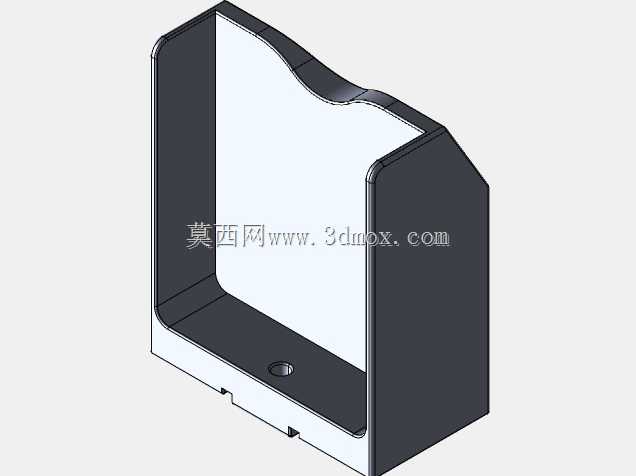

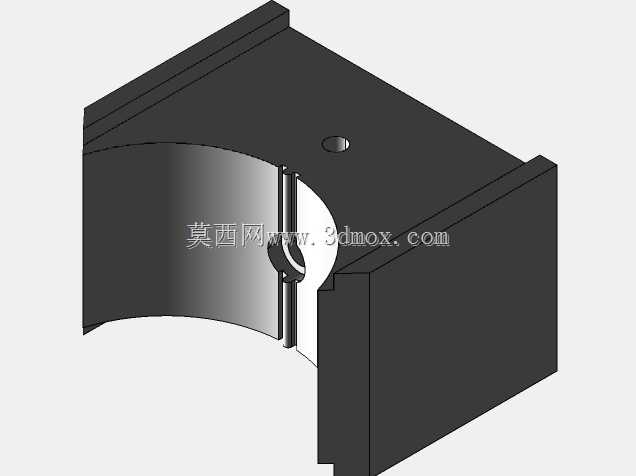

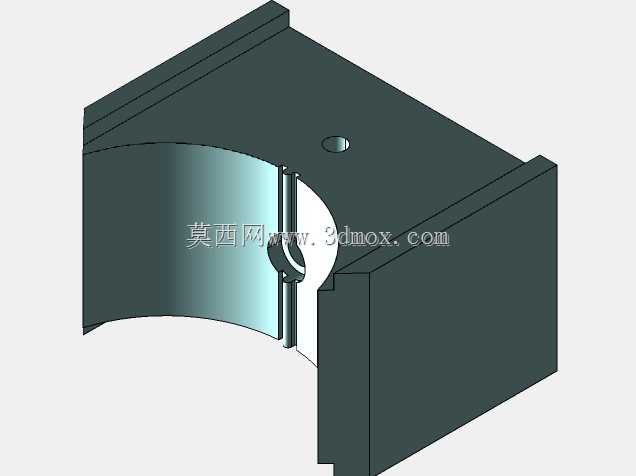

　　配套的安装基座采用分体式锁紧结构，齿轮磨损后只需要单独更换齿轮零件，不需要更换整个基座组件，降低了设备的后期维护成本。从传动匹配性来看，两套齿轮的中心距保持一致，不管使用哪一套齿轮，都不需要调整驱动电机和排线丝杠的相对位置，安装调试时只需要锁紧固定螺栓就能完成装配，对设备维护人员的技术要求更低，也减少了安装调试过程中的精度偏差。
