Skyzone Steadyview VRX接收模块结构设计

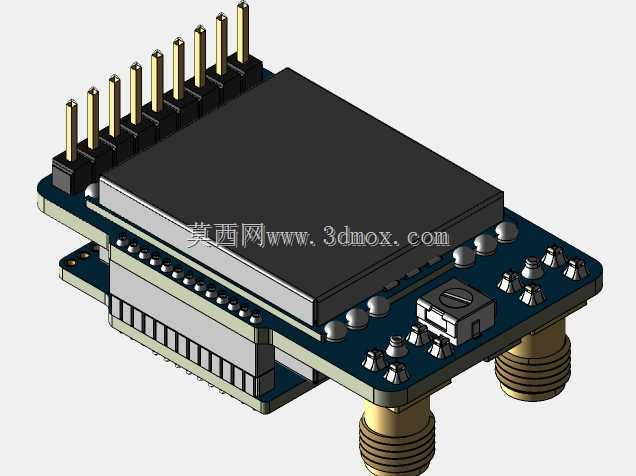

　　这款Skyzone Steadyview VRX模块是FPV无人机图传接收链路中的核心射频组件，主要承担空中端回传视频信号的解调、输出功能，适配穿越机、固定翼航模等各类搭载模拟图传发射端的无人飞行器，在日常飞行训练、赛事竞速、航拍作业等场景中，为飞手提供稳定的实时画面回传支撑，是FPV飞行系统里决定画面流畅度、抗干扰能力的关键硬件单元。从结构设计层面看，当前建模阶段优先完成了板上最高尺寸IC的实体还原，核心目的是提前锁定模块堆叠后的最小装配间隙，避免后续结构迭代中出现元器件干涉、外壳装配顶触的问题，这也是射频类PCB模块结构设计的常规前置步骤——先确定最高器件的空间占位，再逐步补全其余元器件、接口的结构细节，为后续自定义外壳、

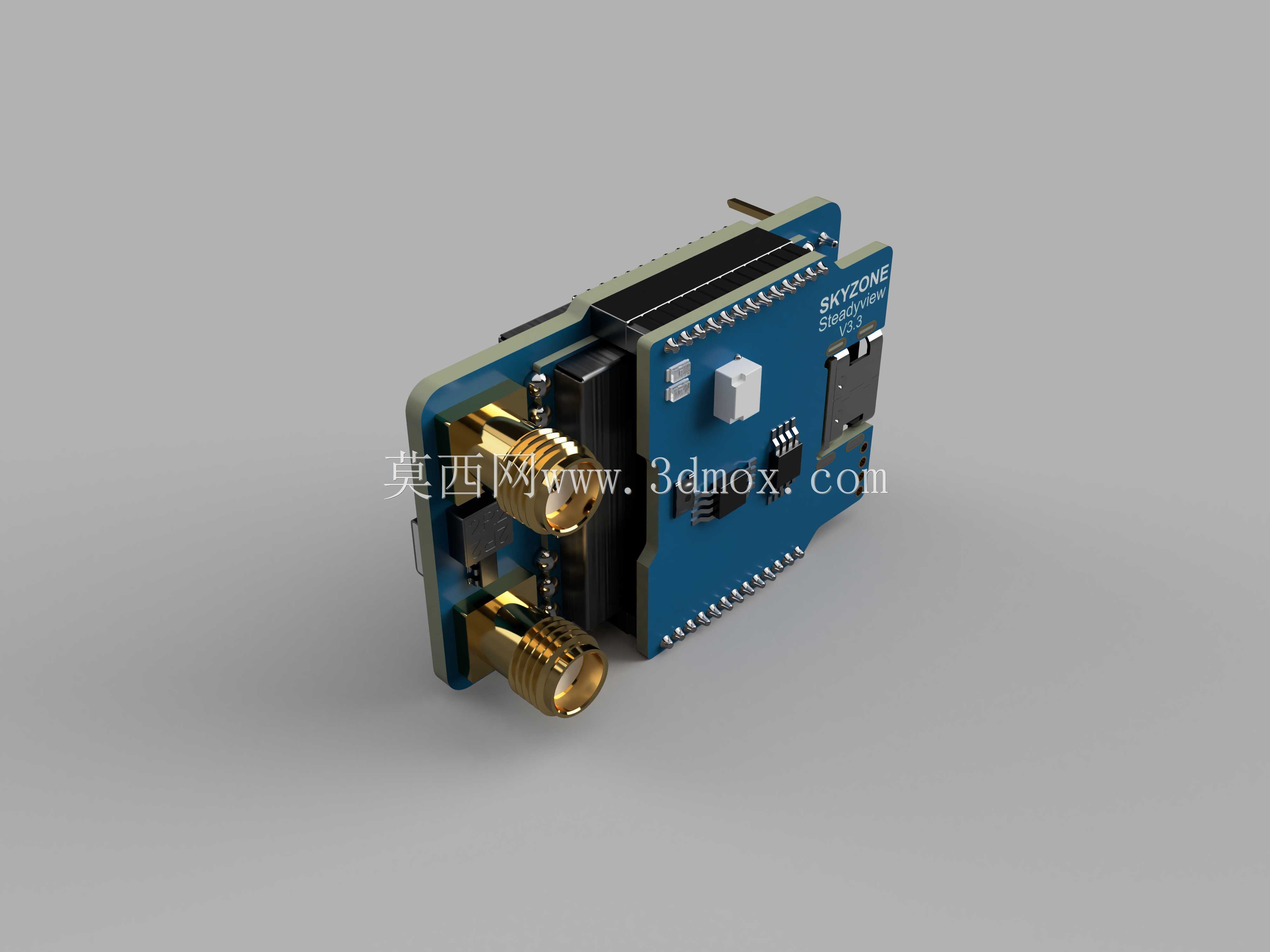

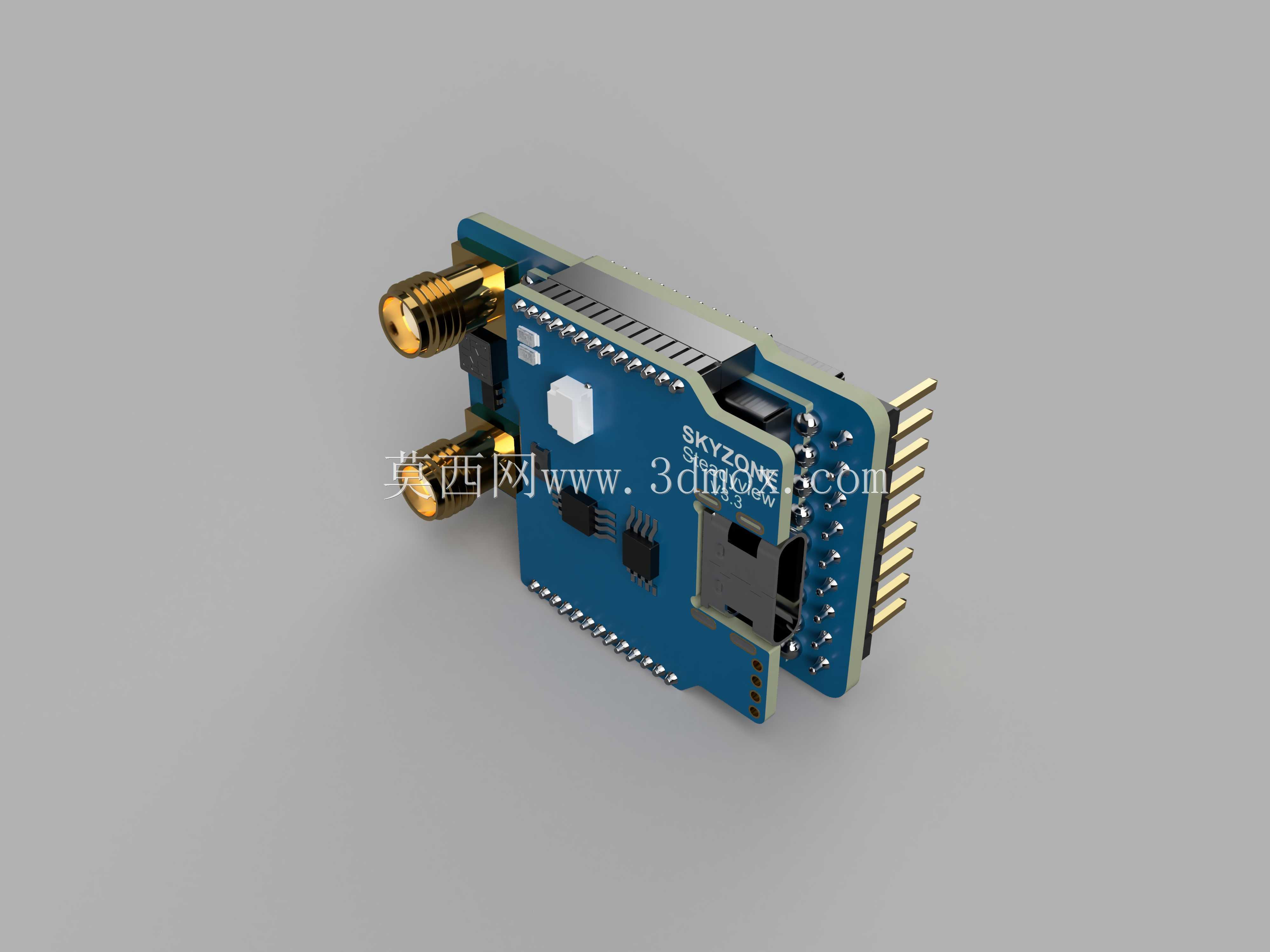

　　拓展附件的改装预留足够的设计余量。模块板载两个SMA射频接口，用于外接高增益图传接收天线，接口位置做了边缘凸台补强设计，可承受日常插拔天线的侧向受力，避免长期使用后焊盘脱落；侧边排布的排针引脚采用标准间距设计，兼容主流FPV眼镜、地面接收站的扩展插槽，无需额外改线即可直接插接使用；板端预留的USB-C接口兼顾固件升级、参数调试的功能需求，接口开孔位置对齐板边，方便外壳开孔后直接外露，无需额外做转接结构。从安装边界来看，模块整体采用标准双接收模块的板型尺寸，板厚控制在常规PCB工艺公差范围内，排针引脚的伸出长度、相邻引脚间距完全匹配通用FPV接收舱的安装槽位，可直接替换同规格的其他接收模块，无需修改载机或眼镜的安装结构。

　　板上元器件布局遵循射频模块的设计规范，高频信号通路区域预留了完整的净空区，结构建模时完全还原了这部分的空间占位，避免后续加装外壳时金属部件侵入净空区影响射频性能；SKY04L模块托架的适配结构目前处于待完善阶段，后续补全细节后可直接匹配对应型号FPV眼镜的原厂托架，实现免改装直装。对于有改装需求的用户，当前已完成的基础结构可直接作为设计底座，用来定制轻量化散热外壳、天线角度调节支架、外接供电拓展板等自定义附件，无需从零开始测绘板型尺寸，大幅缩短改装件的设计周期。模块上的USB-C与SMA端口的位置、尺寸均按照通用连接器的标准实体建模完成，安装孔位、板边定位缺口也做了精准还原，可直接用于3D打印外壳的结构匹配验证，提前排查装配公差问题。
