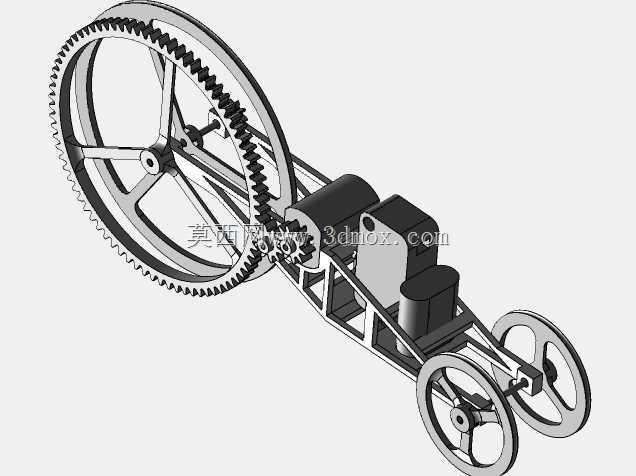

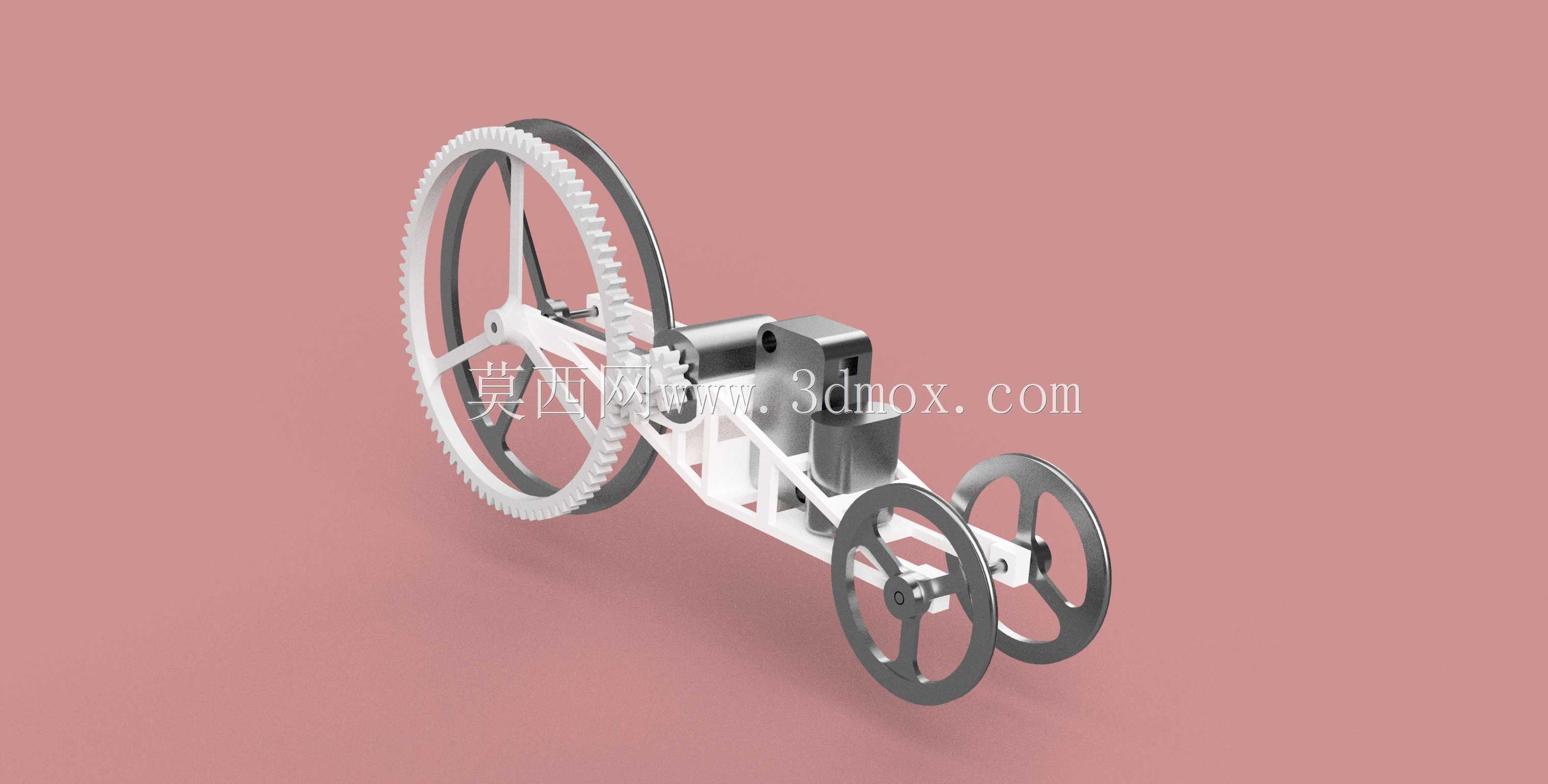

电容驱动小型齿轮传动三轮小车结构

　　这款电容驱动的小型三轮行走结构，核心采用超级电容作为储能单元，无需搭载传统化学电池即可实现短距离自主行走，常应用于青少年科创赛事、机械原理教学演示、小型无动力行走装置验证场景，也可作为微型储能行走机构的原型验证载体，帮助从业者快速验证电容储能直驱行走方案的传动效率与结构合理性。结构整体采用前小轮后大轮的三轮布局，单后轮作为驱动轮搭配大模数传动齿轮，两个前轮作为从动转向支撑轮，这种布局可以在极小的整机重量下最大化降低行走滚动阻力，同时大直径驱动轮能够在相同扭矩输出下获得更大的步距，提升单次储能后的行走距离。设计过程中针对齿轮啮合参数做了专项调整，没有沿用常规玩具小车的标准齿轮啮合间隙，而是根据3D打印件的成型公差特性，

　　微调了齿轮安装孔位的相对位置，让传动副的啮合间隙控制在合理区间，既避免间隙过大导致的传动回程误差、动力损耗，也防止间隙过小出现的卡滞、转动阻力陡增问题，保证电容输出的有限动力能够尽可能高效地传递到驱动轮上。整机的安装边界控制在极小的尺寸范围内，整体重量仅三十余克，车架采用镂空式桁架结构，在保证结构刚性、支撑电容与传动组件安装定位的前提下，尽可能去除非必要的结构余量，降低整机自重对储能行走距离的消耗。电容模块直接固定在车架中部的安装位，与驱动电机的接线路径做到最短，减少线路损耗，电机输出轴直接与小直径主动齿轮连接，主动齿轮与后轮同轴的大直径从动齿轮外啮合，传动路径短、传动环节少，能够最大化降低传动过程中的动力损耗。

　　前轮采用独立的轮轴安装结构，两个前轮分别通过销轴固定在车架前端的支撑臂上，轮轴与安装孔之间预留了合理的转动间隙，保证前轮转动顺畅无卡滞，同时支撑臂的角度经过调校，让前轮的接地压力分布均匀，避免行走过程中出现偏航、侧翻问题。在实际应用场景中，这类结构可以根据不同的电容容量配置调整传动比，当搭载小容量电容时可以适当增大传动比提升起步扭矩，搭载大容量电容时可以适当降低传动比提升极限行走速度，适配不同的赛事规则与演示需求。结构的所有安装孔位都做了定位基准设计，方便加工制作时快速定位装配，不需要额外的复杂工装即可完成整机组装，齿轮的齿形参数经过优化，即使采用普通FDM3D打印工艺制作，也能保证传动过程平稳，不会出现明显的跳齿、打滑问题，适合创客、教学场景下的快速制作与迭代验证。
