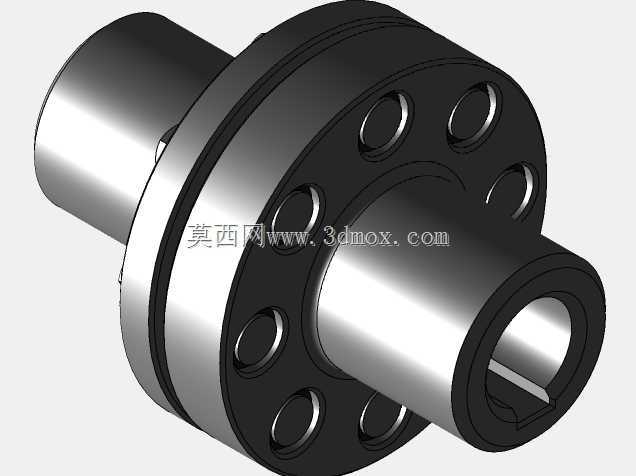

扭矩500Nm加长轴弹性套筒销联轴器

　　在常规工业传动系统的轴系对接场景中，两轴存在安装同轴度偏差、运行中受载产生径向/角向偏移是十分常见的工况，这类偏移如果采用刚性联轴器硬连接，会在轴伸、轴承位置产生极大的附加交变载荷，轻则造成轴承过早磨损、密封件渗漏，重则引发轴系疲劳断裂、传动部件崩损的故障。这款适配轴径45mm加长套筒的弹性套筒销联轴器，额定传递扭矩500Nm，正是针对这类存在安装偏差、运行有小幅冲击载荷的中载传动场景设计。

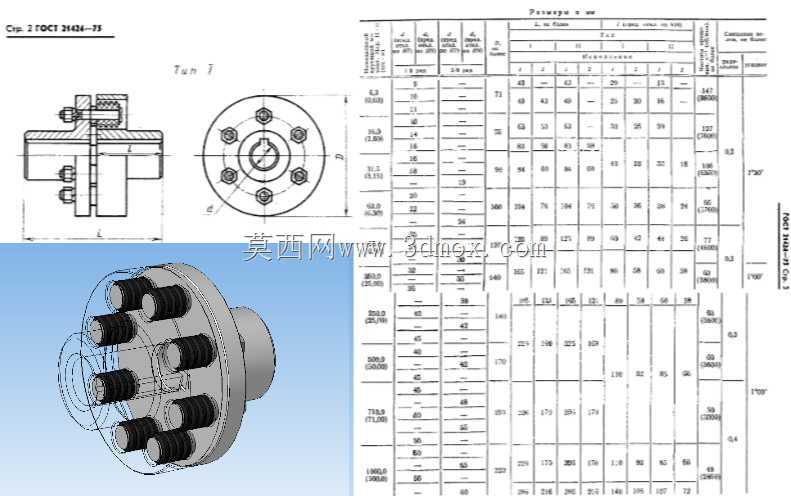

　　从结构设计逻辑来看，这款联轴器没有采用复杂的金属弹性元件结构，而是将带弹性衬套的柱销作为核心传力兼补偿元件，两个半联轴器的端面上沿圆周均匀分布对应销孔，柱销穿入孔内后通过端部限位结构固定，弹性衬套填充柱销与销孔的间隙，既可以传递扭矩，又能通过衬套的弹性变形吸收两轴之间的径向、角向以及少量轴向偏移，同时还能缓冲传动过程中的小幅振动，降低轴系的冲击载荷传递。相比齿式联轴器、膜片联轴器，这种结构的零件数量更少，日常维护不需要复杂的润滑或者精密对中调整，拆卸时仅需要拆除柱销的端部固定件即可分离两轴，不需要挪动两端的主动、从动设备，对于需要频繁检修、更换易损件的传动工位十分友好。

　　安装边界方面，这款联轴器适配的轴伸直径为45mm，加长套筒的设计可以覆盖轴伸长度较大的安装场景，避免半联轴器轴孔长度不足导致的轴端定位失效问题。选型时需要注意，轴系的工作转速不能超过该规格联轴器的许用线速度，柱销的弹性衬套属于易损件，长期运行后如果出现衬套老化、磨损量超标的情况，直接更换同规格柱销组件即可恢复性能，不需要整体更换联轴器本体，能有效降低设备的运维备件成本。

　　实际应用中，这类联轴器常被用在机床主传动、中小型输送机驱动端、泵类设备与电机的连接工位，尤其是安装空间受限、现场对中精度难以达到刚性联轴器要求的场景，弹性套筒销结构的容错能力可以大幅降低现场安装的调试难度，同时在设备启停、负载突变的工况下，弹性元件可以吸收部分冲击能量，保护两端的电机、被驱动设备的核心部件不受冲击损伤。建模过程中需要严格控制销孔的位置度公差，保证各柱销受力均匀，避免单个柱销受载过大提前失效，半联轴器的轮毂与轴孔的配合公差需要根据传动的载荷特性选择，中载冲击场景下建议选用过渡配合加键连接的方式，保证扭矩传递的可靠性。
