手动气动微型桌面注塑成型设备结构

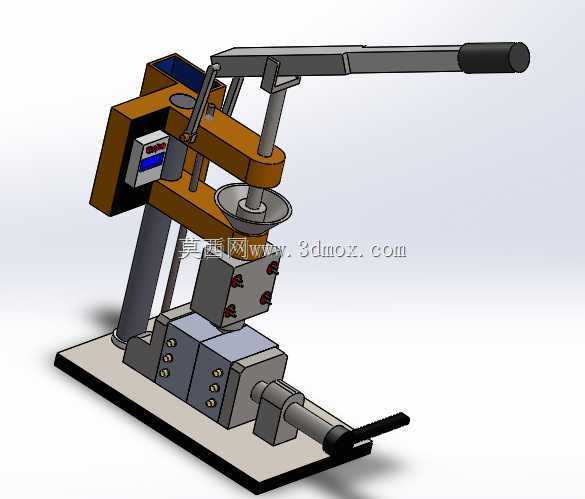

　　这款微型注塑设备主打小批量打样、实验室配方验证、创客手作加工场景，适配小克重热塑性塑料件的试制需求，无需接入高压动力气源之外的复杂工业管线，可直接放置在常规工作台面使用，整机底座安装边界控制在400mm×250mm范围内，总高度不超过380mm，不需要额外浇筑安装基础，通过底座预留的四个沉头孔即可完成与工作台面的固定，避免手动操作时的设备窜动。设备采用手动杠杆施压配合气动储料压射的结构逻辑，上方长操作杆通过铰支座连接压合立柱，杠杆力臂比例经过测算，操作人员施加15kg左右的手部握力即可在合模位置输出超过120kg的压合力，满足小型注塑模具的合模锁模要求，避免射胶过程中出现飞边问题。射胶单元集成在设备中部的固定支架上，

　　料筒区域预留加热模块安装位，可适配常规PP、PE、ABS等通用热塑性原料的熔融温度要求，前端射嘴通过螺纹连接固定，可根据不同模具的浇口尺寸快速更换适配规格的射嘴，减少不同试制任务的切换时间。设备的操作逻辑完全贴合小批量试制的使用习惯，手动扳动侧方手柄即可完成射胶推杆的进给动作，压射行程控制在60mm范围内，单次射胶最大容量不超过15g，刚好覆盖小型结构件、手办零件、非标定制小塑料件的加工需求。设计过程中特意将所有操作部件的高度设置在人体工程学适配区间，站立操作时手部无需过度抬升或下压即可完成合模、射胶、开模的全流程动作，所有运动副均采用自润滑铜套配合光轴的结构，日常维护仅需定期清理料筒残留原料即可，不需要复杂的油路保养。

　　整机的管线布局全部隐藏在结构支架内部，外部仅预留气源接入接头与加热模块供电接口，避免操作过程中管线剐蹭影响作业，合模区域预留了标准模架的安装定位槽，可直接固定尺寸在100mm×100mm以内的小型注塑模具，不需要额外加工转接板。
