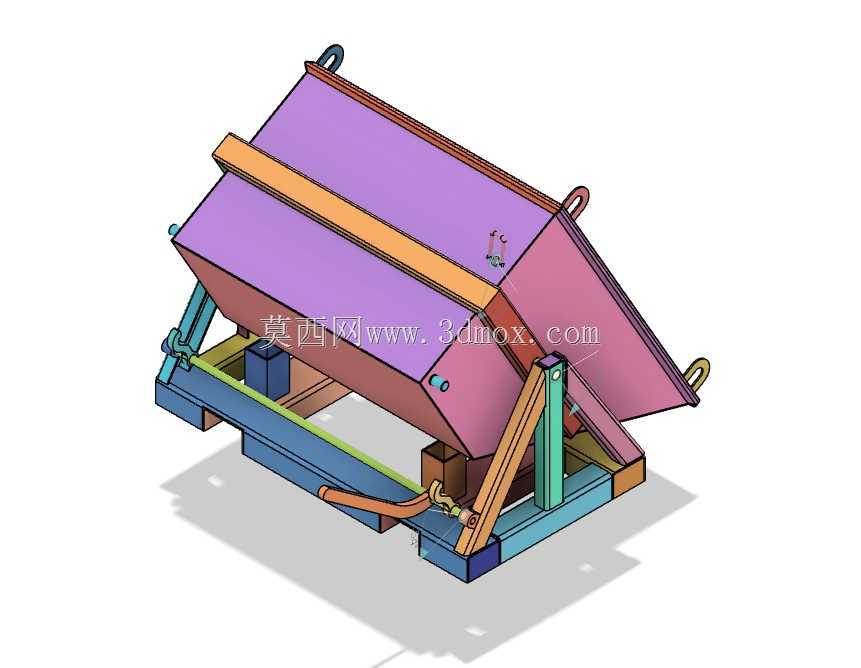

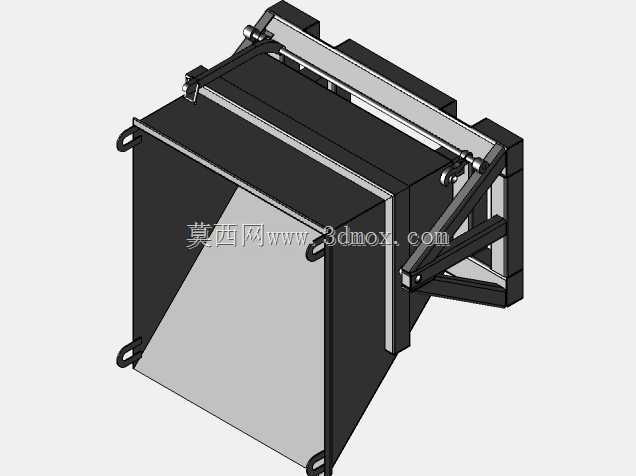

铰接式金属切屑收集翻转料斗结构

　　在金属切削加工车间的物料流转环节，切屑的集中收纳与转运一直是影响现场整洁度与生产效率的细节痛点，这类铰接式翻转料斗正是针对机加工场景下的切屑收集、暂存与卸料需求设计的专用承载结构。从实际使用场景来看，该料斗可直接布置在机床排屑机的出料端下方，承接车削、铣削等工序产生的金属切屑，也可用于车间内零散金属边角料的集中归集，配合车间通用的叉车、行车完成跨工位转运，到达指定卸料点后可通过铰接支撑结构实现斗体的倾斜翻转，无需额外配置动力驱动即可完成卸料动作，大幅降低切屑转运过程中的人工劳动强度。

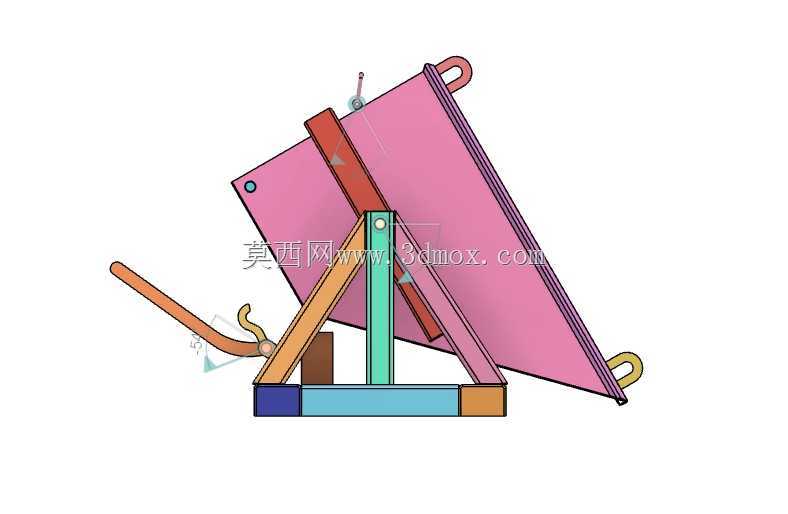

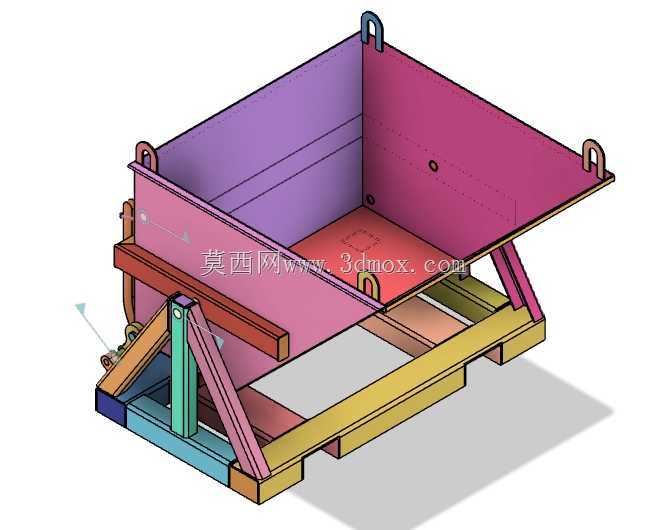

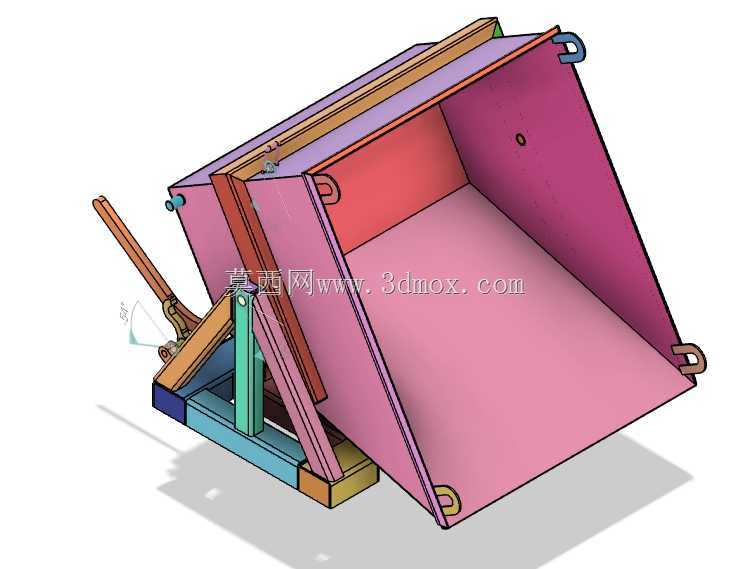

　　从功能特性来看，该结构采用框架式底座作为承载基础，底座预留了适配叉车货叉的插入空间，同时斗体上部设置了对称布置的吊耳结构，可同时满足叉车转运与行车吊装两种转运方式的使用需求，适配不同车间的物料转运条件。斗体采用倾斜式侧壁设计，一方面在收纳切屑时可引导物料向斗体内部滑落，避免切屑在边缘堆积洒落，另一方面在翻转卸料时可借助倾斜侧壁的导向作用，让斗内物料顺畅滑出，减少切屑残留。支撑侧的铰接组件配合可定位的斜向支撑结构，可在斗体翻转至卸料角度时实现临时位置锁定，避免卸料过程中斗体意外回落，待卸料完成后可手动复位至水平承载状态，整个操作过程无需复杂的操作步骤，一线操作人员经过简单指引即可完成操作。

　　在设计思路上，该结构优先考虑了机加工现场的恶劣使用工况，所有承载构件均采用型钢与钢板焊接成型，针对铰接位置的磨损问题，铰接轴处预留了润滑与磨损补偿空间，可在长期使用后通过更换轴套快速恢复配合精度，避免整体结构报废。斗体的容积设计匹配常规机床单班次的切屑产出量，避免容积过大导致满载后总重量超出常规转运设备的承载上限，同时控制整体外形尺寸满足车间内通道通行、机床旁占位的空间要求，底座的安装边界可适配多数机加工车间的地面承重条件，无需额外做地面加固处理即可直接放置使用。斗体边缘做了折边强化处理，可抵御切屑倾倒过程中的冲击与剐蹭，延长结构的实际使用寿命，底部框架的横向与纵向加强筋布置，可在满载状态下避免底座出现形变，保证转运过程中的结构稳定性。
