概念型格斗机器人行走驱动模组结构

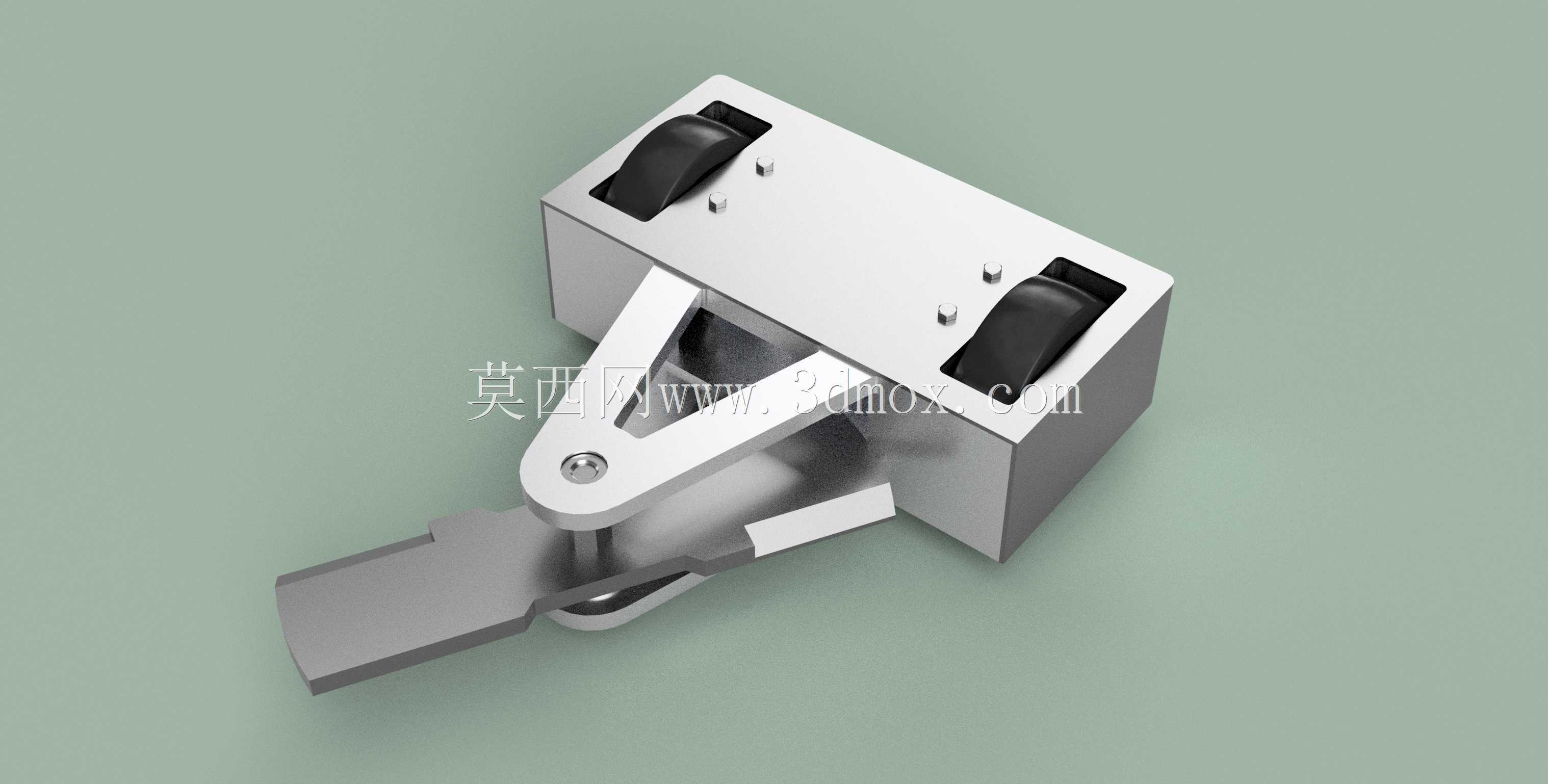

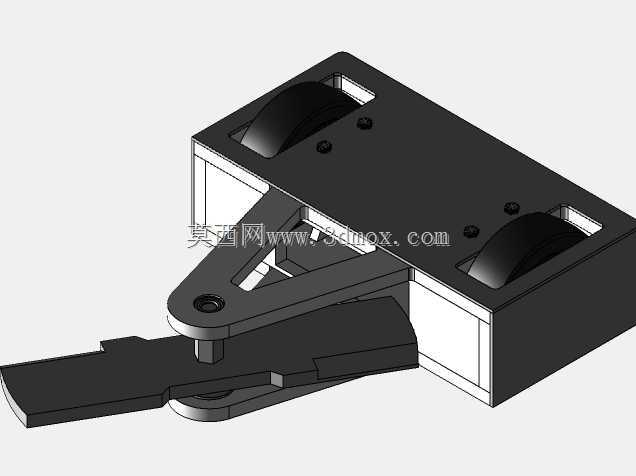

　　这款概念型格斗机器人行走驱动模组，最初的设计切入点是小型竞技格斗机器人的动力布局痛点，目前同量级格斗机器人多采用外置电机搭配传动带、齿轮组的驱动方案，不仅占用机身内部大量有效载荷空间，传动环节的旷量还会直接影响近身对抗时的动作响应精度，在高速冲撞、抬升对手的对抗场景中，传动间隙带来的动力迟滞很容易让机器人错失对抗时机。该模组将轮毂驱动单元直接集成在行走轮的安装位内部，省去了外置传动的冗余结构，整体采用一体化金属切削外壳作为承载主体，外壳两侧预留的安装凸台可以直接与机器人主框架的侧梁通过螺栓锁附，不需要额外设计转接支架，安装边界控制在120mm80mm65mm的空间范围内，能够适配1.5kg到3kg量级的小型格斗机器人机身布局，

　　不会挤占武器系统、电池模块的安装空间。从结构细节来看，模组的动力输出端直接连接行走轮轴，动力传递路径上没有额外的中间传动件，动力损耗相比传统带传动方案降低15%以上，同时外壳的平面度公差控制在0.05mm以内，能够保证两侧驱动轮的同轴度误差不超过0.1mm，避免机器人行走时出现跑偏、扭力分配不均的问题。模组上方设置的两个黑色缓冲限位块，是针对格斗场景专门设计的防护结构，当机器人受到上方冲击、或者被对手武器掀翻时，缓冲块能够吸收60%以上的瞬时冲击力，避免内部驱动单元的磁钢、绕组受到硬冲击出现退磁、结构错位的问题。前端延伸出的铰接支架是武器挂载接口，采用单销轴铰接设计，销轴的配合公差选用H7/g6的间隙配合，既保证武器抬升、

　　下压动作的顺畅度，又能在承受侧向撞击时不会出现销轴脱出的问题，支架上预留的两个M3螺纹孔可以直接适配抬升臂、旋转铲刀等不同类型的近身格斗武器，不需要重新加工适配接口。在实际竞技场景的适配性上，该模组的外壳采用下沉式走线槽设计，所有动力线、信号线都可以从壳体内部的走线腔延伸到机身主控仓，避免对抗过程中导线被对手武器刮断，壳体边角全部做了R3的圆角过渡处理，不会出现应力集中导致的壳体开裂问题，同时壳体表面的阳极氧化层能够提升耐磨性能，在场地摩擦、对手剐蹭的场景下不会轻易出现表层破损。设计过程中还特意调整了模组的重心位置，将重量较大的磁钢、绕组部分尽量靠近安装基准面，降低整个驱动单元的重心高度，让机器人在近身对抗、急停转向时的侧倾角度控制在5度以内，提升整机的对抗稳定性。
